Các tính năng Generative Design trong Autodesk Fusion

24 1 / 2024

530

Giới thiệu

Generative Design đang ngày một phổ biến trong lĩnh vực gia công cơ khí hiện nay. Với sự hỗ trợ của trí tuệ nhân tạo (AI) sẽ giúp chúng ta tạo ra những thiết kế đẹp mắt nhưng vẫn đáp ứng được các yêu cầu kỹ thuật của một chi tiết máy.

Autodesk Fusion là một trong số các phần mềm cung cấp khả năng Generative Design trên thị trường hiện nay. Trong bài viết này hãy cùng OneCAD Việt Nam tìm hiểu về quá trình để tạo ra một chi tiết Generative Design cũng như tìm hiểu về 2 môi trường được tích hợp tính năng này trong Autodesk Fusion nhé.

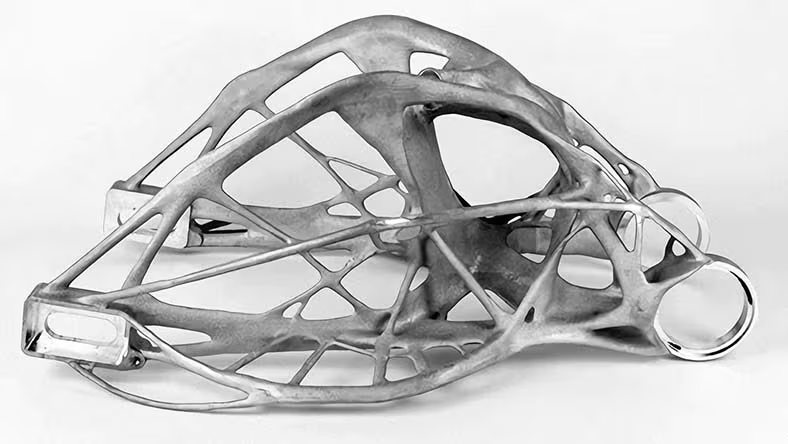

Sản phẩm được tạo ra từ Generative Design
Sản phẩm được tạo ra từ Generative Design

Quá trình để tạo ra một chi tiết Generative Design

Trước tiên, để tạo ra 1 sản phần Generative Design chúng ta cần thực hiện qua trình tự các bước sau:

  • Chọn vùng liên kết và xác định vùng được bảo vệ (vị trí mà chúng ta muốn bảo toàn khi quá trình Generative Design diễn ra).
  • Xác định điểm đặt lực và giá trị lực tác dụng tại điểm đó.
  • Chọn vật liệu và phương pháp gia công phù hợp với điều kiện sản xuất của bạn.
  • Kiểm tra tính tương quan của chi tiết trước khi tiến hành Generative mô hình.

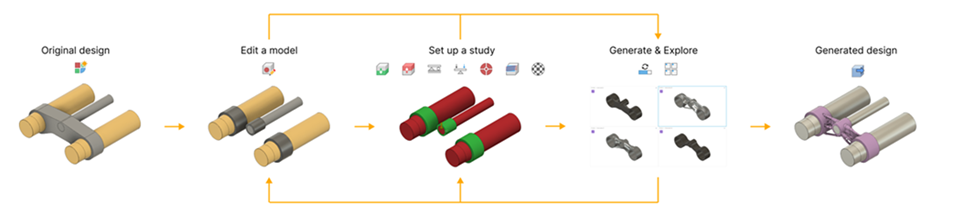

Quá trình để tạo ra một chi tiết Generative Design
Quá trình để tạo ra một chi tiết Generative Design

Với các bước như trên chúng ta hoàn toàn có thể kiểm soát được sản phẩm được tạo ra từ Generative Design một cách dễ dàng. Tiếp theo chúng ta hãy cùng nhau tìm hiểu về 2 tính năng Generative Design được tích hợp trong Autodesk Fusion.

Tính năng Automated Modeling trong môi trường Design

Đầu tiên chúng ta hãy cùng nhau tìm hiểu về tính năng Automated Modeling.

Tính năng này được tích hợp sẵn ở môi trường Design và bạn hoàn toàn có thể sử dụng đến nó khi triển khai giấy phép bản quyền của Autodesk Fusion. Với tính năng này chúng ta có thể tạo ra được các chi tiết Generative Design chỉ với vài thao tác đơn giản nên sẽ cực kì phù hợp với những người đang trong quá trình làm quen với phương án thiết kế này.

Để sử dụng tính năng này chúng ta chỉ cần chọn các vùng kết nối (Face to Connect) của các đối tượng và chọn những vùng không tác động đến (Bodies to Avoid) và sau đó tiến hành khởi tạo mô hình bằng cách nhấn vào Generate Shapes.

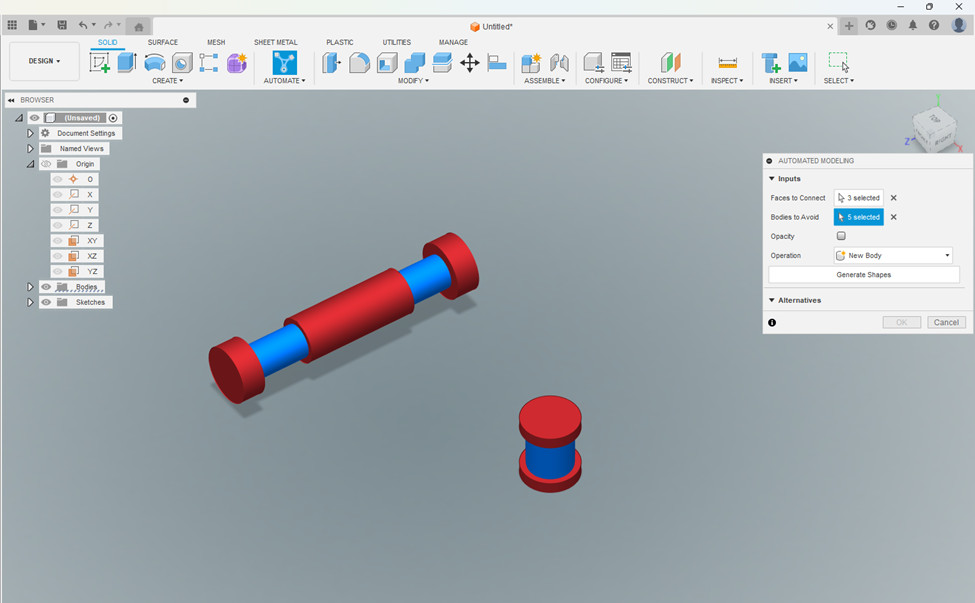

Tính năng Automated Modeling
Tính năng Automated Modeling

Sau khi hoàn thành các thao tác trên phần mềm sẽ gợi ý cho chúng ta từ 4-6 mô hình tùy thuộc vào độ phức tạp của chi tiết. Việc chúng ta cần làm tiếp theo đơn giản chỉ là chọn mô hình mà chúng ta cảm thấy ưng ý nhất và tiến hành cho những bước thiết kế tiếp theo.

Môi trường Generative Design

Ngoài tính năng Automated Modeling được tích hợp trong môi trường Design, Autodesk Fusion còn cung cấp cho chúng ta một môi trường dành riêng cho Generative Design. Tại đây bạn có thể cài đặt nhiều thông số hơn như là: Lực tác dụng lên chi tiết, vật liệu, phương pháp gia công,…cho tiết kế của mình từ đó tạo ra những sản phẩm chất lượng hơn.

Với việc được cài đặt các thông số về vật liệu cũng như phương pháp gia công sẽ giúp bạn kiểm soát được chi tiết được tạo ra đúng với thực trạng sản xuất của doanh nghiệp.

Vật liệu và phương pháp gia công cũng là 2 yếu tố ảnh hưởng đến tính khả thi của chi tiết được tạo ra. Với phương án thiết kế này thì phương pháp gia công phù hợp nhất chính là in 3D (bao gồm in 3D nhựa và in 3D kim loại) tuy nhiên nếu bạn đang sử dụng phương pháp gia công CNC thì phần mềm cũng sẽ tạo ra cho bạn các chi tiết phù hợp với phương án gia công này.

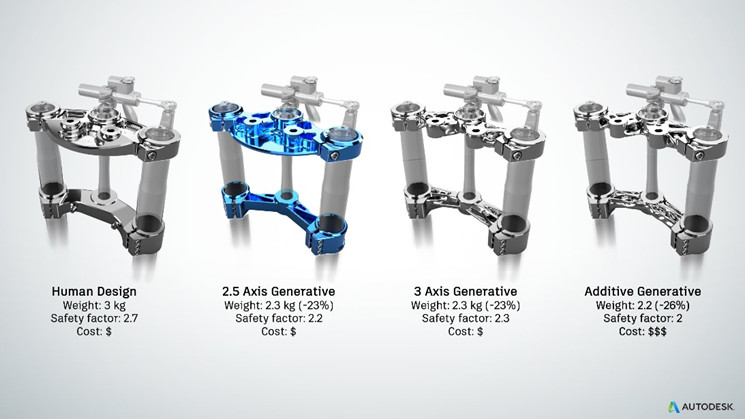

Chi tiết Generative Design được tạo ra dựa trên phương pháp gia công
Chi tiết Generative Design được tạo ra dựa trên phương pháp gia công

Ngoài ra bạn cần phải tốn thêm 1 xíu chi phí mỗi khi thiết kế một chi tiết (chi trả theo dạng token) hoặc nếu bạn có nhu cầu sử dụng thường xuyên hơn bạn có thể cân nhắc bổ sung thêm Generative Design Extension để có thể sử dụng không giới hạn bài toán với tính năng này.

So sánh giữa 2 tính năng

Như vậy là chúng ta đã cùng tìm hiểu về 2 tính năng Generative Design được hỗ trợ, tiếp theo hãy cùng nhìn lại các điểm giống và khác nhau giữa 2 tính năng thông qua bảng bên dưới:


KHẢ NĂNG AUTOMATED MODELING MÔI TRƯỜNG GENERATIVE DESIGN
Tạo ra chi tiết Generative Design Có
Cho phép chọn vùng liên kết và vùng bảo vệ
Cho phép chọn vật liệu và phương pháp gia công Không
Hình thức triển khai Được tích hợp sẵn Tích hợp trong Generative Design Extention
Môi trường sử dụng Sử dụng trực tiếp trong môi trường Design Được tích hợp riêng biệt trong một môi trường
Số lượng chi tiết được tạo ra Hữu hạn (<10) Đa dạng (tùy thuộc vào các điều kiện đặt vào)
Kiểm soát tính tương quan của chi tiết Không
Khả năng tiếp cận Từ người dùng sơ cấp đến người dùng thông thạo Phù hợp với các kỹ sư có hiểu biết nhất định với phương pháp thiết kế này



Kết luận

Như vậy thì chúng ta đã cùng nhau tìm hiểu về 2 tính năng Generative Design được hỗ trợ trong Autodesk Fusion cũng như những lưu ý trong quá trình tạo ra một chi tiết Generative Design. Hi vọng, với bài viết này sẽ giúp bạn có được một cái nhìn cụ thể hơn về 2 tính năng này từ đó có thể làm chủ và tạo ra những chi tiết chất lượng từ Autodesk Fusion.

OneCAD Việt Nam cũng đã có một video về Generative Design Extension bạn có thể tham khảo thêm ở cuối bài viết nhé!

Quốc Kiệt
