Cách quản lý hiệu quả cụm lắp ráp quy mô lớn trong Autodesk Inventor

Giới thiệu

Thiết kế máy móc công nghiệp là một trong những bài toán phức tạp của CAD. Khi một Assembly phát triển từ vài chục lên hàng trăm hoặc hàng nghìn thành phần có quan hệ phụ thuộc lẫn nhau, thách thức không còn nằm riêng ở việc dựng mô hình mà còn ở khả năng duy trì hiệu suất, kiểm soát cấu trúc và quản lý thay đổi. Bài viết phân tích những nguyên nhân khiến Assembly quy mô lớn trở nên chậm và khó quản lý, đồng thời giới thiệu các công cụ trong Autodesk Inventor giúp xử lý những vấn đề này.

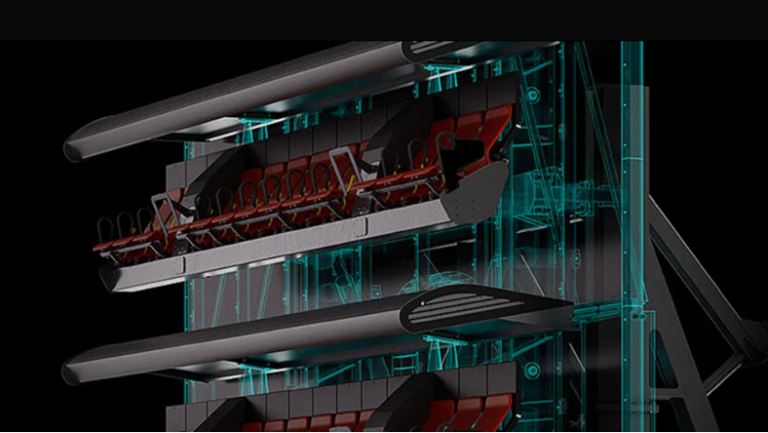

Assembly quy mô lớn gồm nhiều hệ thống và thành phần phụ thuộc lẫn nhau.

Vì sao Assembly quy mô lớn trở nên chậm và khó quản lý?

Hiệu suất thường là vấn đề xuất hiện đầu tiên: thời gian mở tệp tăng, thao tác đồ họa kém phản hồi, lượng bộ nhớ sử dụng lớn và quá trình cập nhật mô hình kéo dài. Ngoài ra, độ phức tạp còn gây ra nhiều vấn đề trong quá trình làm việc:

• Quá nhiều thành phần được đặt trực tiếp ở cấp cao nhất của Assembly.
• Mô hình chứa nhiều chi tiết hình học không cần thiết cho công việc hiện tại.
• Cấu trúc subassembly chưa hợp lý hoặc thiếu liên kết rõ ràng.
• Dữ liệu CAD từ nhà cung cấp chứa quá nhiều chi tiết, làm tăng tải xử lý.
• Khó kiểm soát sự phụ thuộc và phối hợp thay đổi giữa các thành viên trong nhóm.

Nếu không được kiểm soát, những vấn đề này sẽ tích lũy, kéo dài thời gian mở và cập nhật mô hình, đồng thời làm chậm quá trình phối hợp, kiểm tra và hoàn thiện thiết kế.

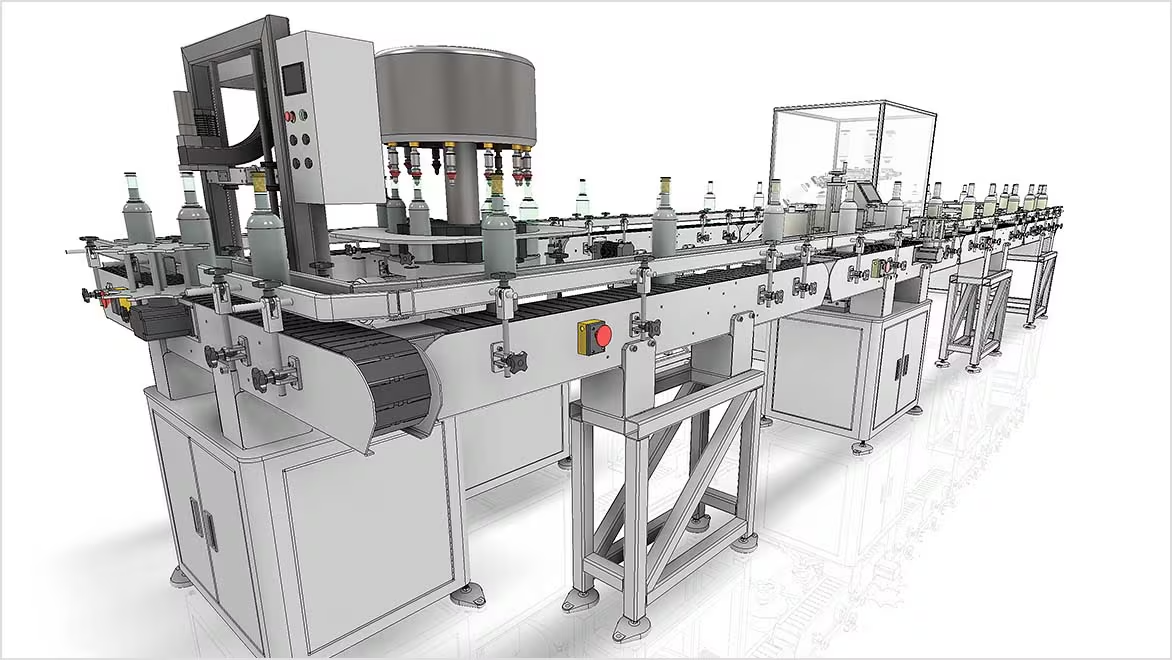

Mô hình dây chuyền công nghiệp với nhiều cụm chức năng được tổ chức trong một Assembly.

Cách quản lý hiệu quả

Để làm việc hiệu quả, không chỉ cần dựng Assembly mà còn phải tổ chức cấu trúc của nó một cách hợp lý. Chia thiết kế thành các subassembly theo cụm chức năng hoặc mô-đun giúp giảm số lượng thành phần và ràng buộc cần xử lý trực tiếp ở cấp cao nhất, đồng thời giúp cấu trúc mô hình dễ quản lý hơn.

Đơn giản hóa cũng quan trọng không kém, bởi không phải thành phần nào cũng cần được tải hoặc hiển thị với đầy đủ chi tiết trong mọi tác vụ. Tùy mục đích sử dụng, người dùng có thể áp dụng Express Mode, Design View Representation, Model States, Simplify hoặc Substitute Model State để giảm lượng dữ liệu cần xử lý và duy trì khả năng phản hồi khi thao tác với Assembly.

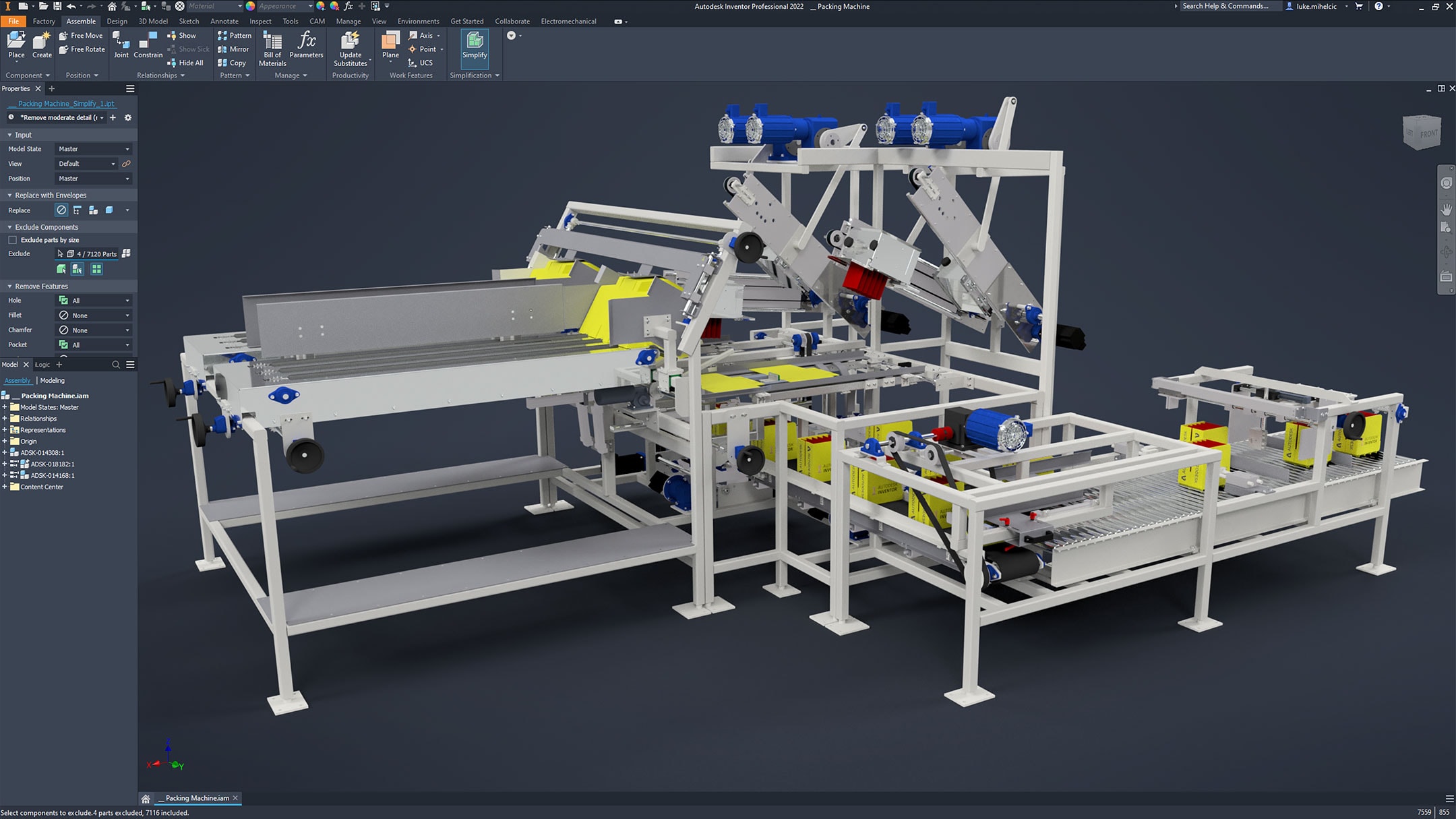

Mô hình dây chuyền sản xuất quy mô lớn trong môi trường Autodesk Inventor.

Vì sao Autodesk Inventor phù hợp với Assembly quy mô lớn

Autodesk Inventor được thiết kế với các khả năng riêng cho độ phức tạp của các Assembly lớn:

• Tổ chức Assembly theo cấu trúc phân cấp: Chia thiết kế thành các subassembly theo cụm chức năng hoặc mô-đun để giảm số lượng thành phần và ràng buộc cần xử lý trực tiếp ở cấp cao nhất.
• Công cụ tối ưu hiệu suất: Express Mode giảm lượng dữ liệu phải nạp khi mở Assembly; Simplify loại bỏ các thành phần và đặc trưng không cần thiết; Substitute Model State thay Assembly phức tạp bằng một biểu diễn đơn giản hơn; còn Design View Representation giúp kiểm soát trạng thái hiển thị phục vụ từng tác vụ.
• Model States linh hoạt: Cho phép tạo nhiều trạng thái của cùng một Assembly trong một tệp, chẳng hạn các giai đoạn sản xuất, biến thể thiết kế, mức độ đơn giản hóa hoặc trạng thái kích hoạt/tạm ẩn thành phần bằng cơ chế suppression.
• Tự động hóa thiết kế: Các công cụ Design Accelerator hỗ trợ tính toán và tạo nhanh những thành phần cơ khí tiêu chuẩn như bộ truyền đai, bánh răng và chi tiết ghép nối, qua đó giảm thao tác dựng hình thủ công và tăng tính nhất quán.
• Cải tiến hiệu suất qua từng phiên bản: Autodesk tiếp tục cải thiện khả năng hiển thị, thời gian mở tệp và xử lý các mô hình phức tạp. Phạm vi tính năng và mức cải thiện cụ thể có thể khác nhau tùy phiên bản Inventor, cấu trúc Assembly và cấu hình phần cứng.

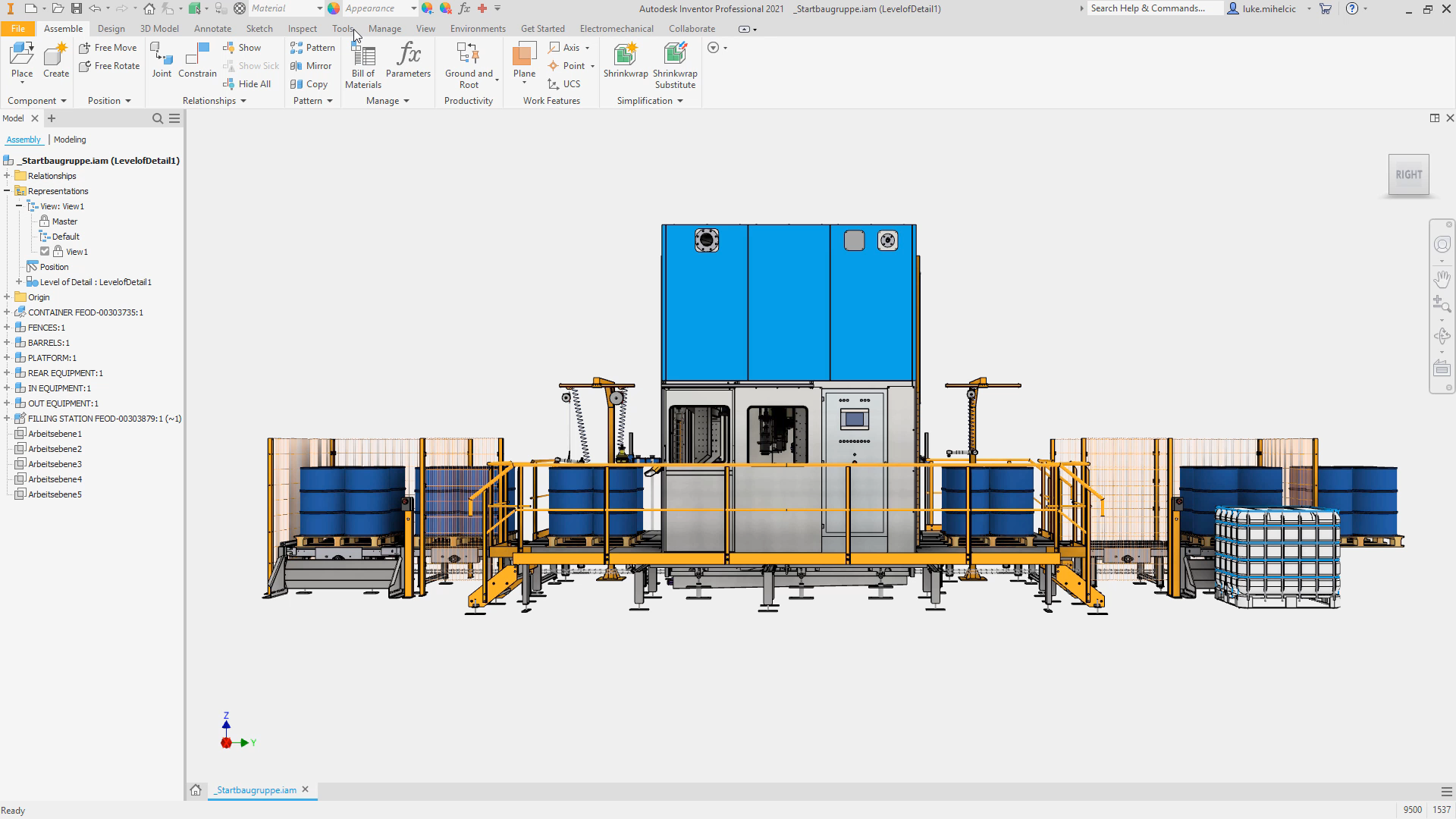

Mô hình lắp ráp quy mô lớn trên Autodesk Inventor

Kết luận

Hiệu suất của một Assembly lớn không chỉ phụ thuộc vào cấu hình máy tính mà còn chịu ảnh hưởng trực tiếp từ cấu trúc lắp ráp, mức độ chi tiết và lượng dữ liệu được tải trong từng tác vụ. Bằng cách tổ chức Assembly theo các cụm chức năng, đơn giản hóa hình học và sử dụng phù hợp Express Mode, Design View Representation, Model States và Substitute Model State, đội ngũ thiết kế có thể duy trì hiệu suất và khả năng phản hồi khi quy mô mô hình tăng lên. Autodesk Inventor cung cấp nhiều công cụ hỗ trợ đội ngũ thiết kế xây dựng và duy trì quy trình quản lý Assembly quy mô lớn một cách nhất quán.
