Chi Tiết Bản Cập Nhật Autodesk Inventor 2024.2

15 11 / 2023

1087

Mở đầu

Vừa qua thì Autodesk đã cho ra mắt bản cập nhật Inventor 2024.2. Phiên bản này mang đến những cải tiến đáng kể, từ việc tối ưu hóa công cụ đo lường 3D đến việc cải thiện quy trình làm việc trong môi trường Drawing và Assembly. Bạn có thể cập nhật phiên bản mới thông qua ứng dụng Autodesk Access hoặc vào mục Product and Services trên trang Autodesk Account. Bây giờ hãy cùng OneCAD Vietnam tìm hiểu thêm có gì mới trong bản cập nhật này nhé!

Bản cập nhật Inventor 2024.2 chính thức được ra mắt
Bản cập nhật Inventor 2024.2 chính thức được ra mắt

Nâng cấp tổng quan

Đầu tiên, chúng sẽ cùng nhau tìm hiểu về những nâng cấp tổng quan trên bản cập nhật này:

  • Cải thiện công cụ Measure

Giờ đây Measure cho phép người dùng thêm hoặc loại bỏ các đối tượng khỏi phép đo mà không cần bắt đầu lại từ đầu. Ngoài ra, bạn cũng có thể cộng dồn các giá trị như khối lượng và khoảng cách, hỗ trợ việc phân tích tổng thể và so sánh các kích thước khác nhau giúp tiết kiệm thời gian và tăng cường độ chính xác.

Cải thiện công cụ Measure trên Inventor 2024.2
Cải thiện công cụ Measure trên Inventor 2024.2
  • Tìm kiếm trong Customize

Trước đây khi vào mục Customize, bạn sẽ gặp vài khó khăn khi cần tìm tính năng cần thiết lập phím tắt, nhận thấy được điều khó khăn này Autodesk đã thêm công cụ tìm kiếm vào hộp thoại Customize giúp bạn nhanh chóng tìm thấy và tùy chỉnh các công cụ.

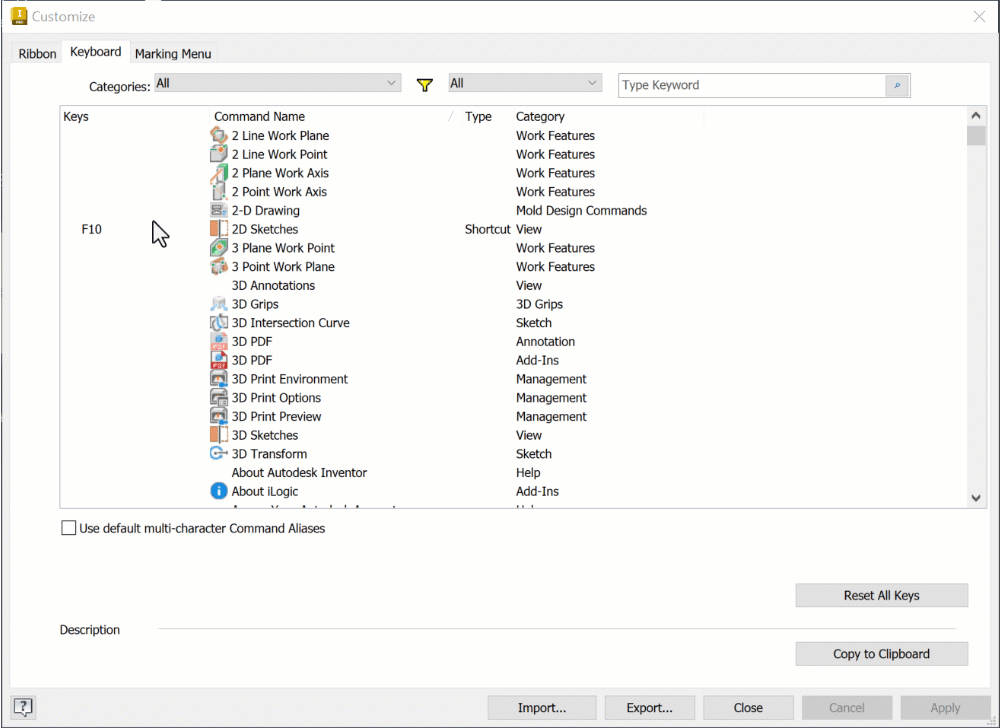

Thêm chức năng tìm kiếm vào công cụ Customize
Thêm chức năng tìm kiếm vào công cụ Customize

  • Tìm kiếm trong cửa số Parameter

Tính năng tìm kiếm cũng được thêm vào cửa sổ Parameters giúp người dùng nhanh chóng tìm thấy các tham số cụ thể, từ đó tăng cường hiệu quả quản lý và chỉnh sửa các giá trị.

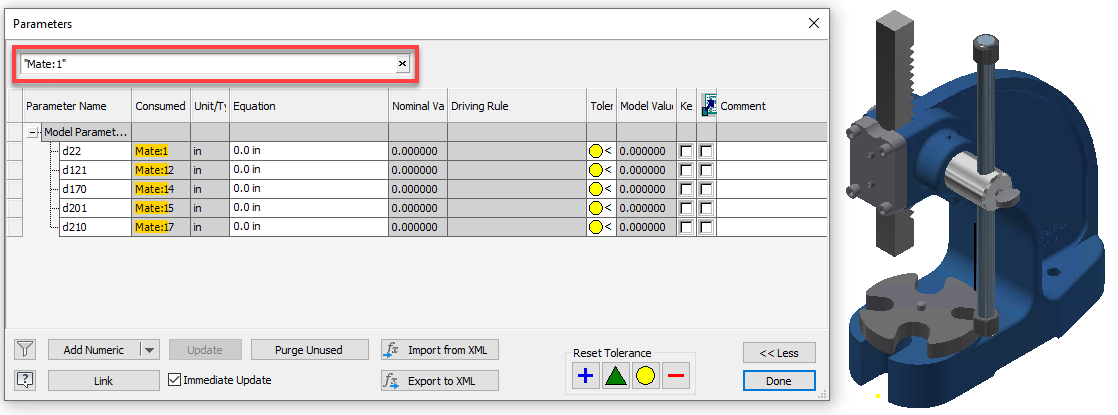

Thêm chức năng tìm kiếm vào cửa sổ Parameters
Thêm chức năng tìm kiếm vào cửa sổ Parameters

Môi trường Part

Với môi trường Part thì Autodesk cũng cung cấp thêm vài cải thiện cho các công cụ mà bạn đã khá là quen thuộc như:

  • Ẩn/hiện các đường sketch khi sử dụng Coil hoặc Sweep

Nhận thấy những điểm bất cập khi sử dụng lệnh liên quan đến các biên dạng sketch như là Sweep hoặc Coil, Autodesk đã bổ sung thêm lựa cho phép giúp người dùng tùy chỉnh hiển thị theo nhu cầu cụ thể.

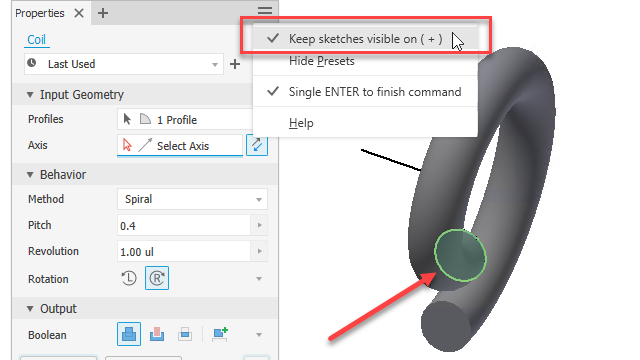

Hỗ trợ ẩn/ hiện các đường sketch khi sử dụng lệnh Sweep và Coil
Hỗ trợ ẩn/ hiện các đường sketch khi sử dụng lệnh Sweep và Coil

  • Hiển thị mô tả cho các Block trên Model Browser

Để giúp bạn nhanh chóng phân biệt được các Block đã được thêm vào thì trên bản cập nhật mới khi đưa chuột đến các Block trong Model Browser thì phần mềm sẽ hiển thị phần mô tả bạn đã thiết lập khi tạo Block.

Hiển thị phần mô tả cho các Block được thêm vào trên thành Model
Hiển thị phần mô tả cho các Block được thêm vào trên thành Model

  • Xuất định dạng .step cho đối tượng trải tấm (Flat Pattern)

Trên Inventor 2024.2 thì người dùng đã có thể xuất định dạng .step cho các file trải tấm (Flat Pattern), có thể nói đây là một cải tiến khá là hữu ích cho đối tượng người dùng, làm việc nhiều trên môi trường Sheet Metal, nó hỗ trợ người dùng tối ưu công tác chia sẻ dữ liệu thiết kế cho quá trình sản xuất.

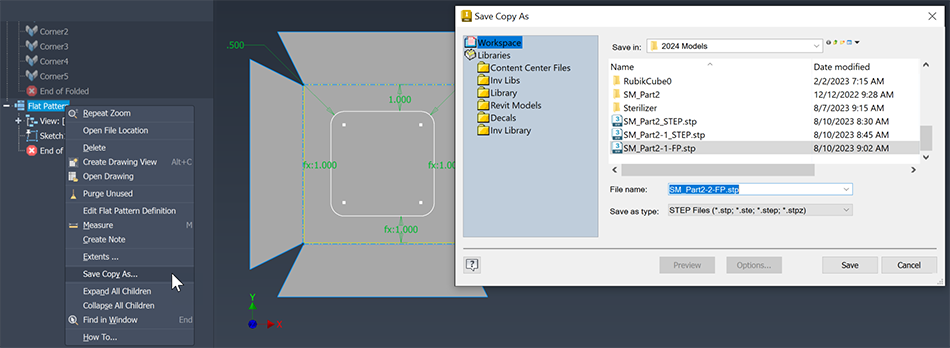

Xuất định dạng .step cho đối tượng Flat Pattern

Xuất định dạng .step cho đối tượng Flat Pattern

Môi trường Assembly

Đối với môi trường Assembly thì Autodesk cũng cung cấp thêm vài cải tiến như sau:

  • Break Link và Suppress Link Options

 Suppress Link: Bạn có thể chọn tạm thời ngắt liên kết giữa một file gốc và 1 phiên bản được tạo ra từ công cụ Simplify. Điều này giúp quản lý liên kết giữa các phần một cách linh hoạt hơn.

  Break Link: Tính năng mới "Break link" được thêm vào trong hộp thoại Simplify. Tính năng này cho phép bạn huỷ liên kết giữa mô hình đã được tạo sử dụng Simplifly với mô hình gốc, giúp bạn tạo ra các mô hình độc lập mà không bị ảnh hưởng bởi các thay đổi trong mô hình gốc.

  Hai tính năng trên cũng được thêm vào lệnh Derived.

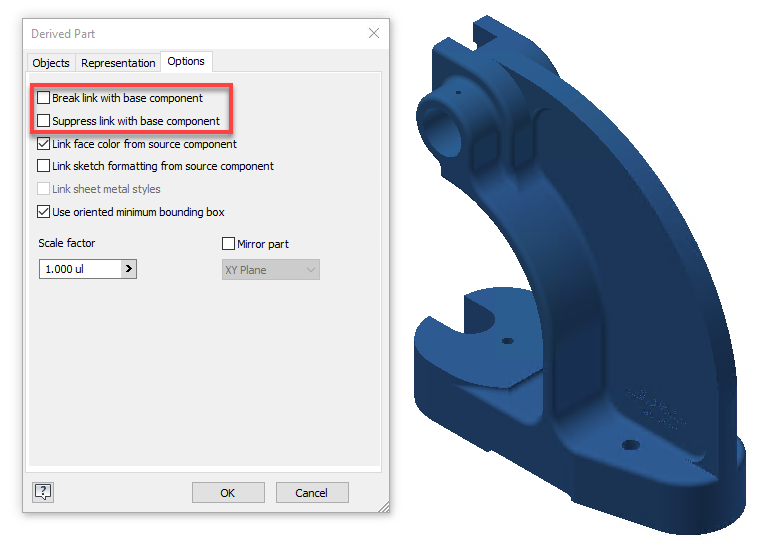

Cải tiến mới trên môi trường Assembly
Cải tiến mới trên môi trường Assembly

  • Ghi chú cho các mô hình được import vào Inventor trong BOM:

Nói 1 cách đơn giản thì tính năng này giúp chỉnh sửa thông tin iProperty cho các mô hình được import vào Inventor trở nên dễ dàng hơn. Bạn có thể ghi đè các thuộc tính iProperties cho các file tham trong BOM (Bill of Materials). Điều này mang lại sự linh hoạt cao hơn trong việc quản lý thông tin và thuộc tính của các mô hình được import.

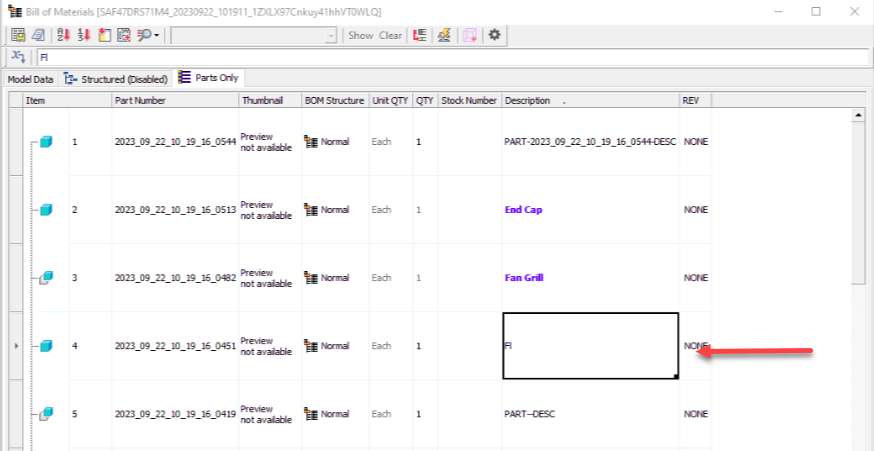

Chỉnh sửa thông tin của các mô hình được import vào Inventor
Chỉnh sửa thông tin của các mô hình được import vào Inventor

Môi trường Drawing

Cuối cùng không thể không nói đến các cập nhật có trong môi trường Drawing:

  • Highlight các chi tiết được chọn trên Part List

Việc highlight các đối tượng tương ứng trên bản vẽ giúp người dùng dễ dàng nhận biết và thao tác trên các phần cụ thể của thiết kế.

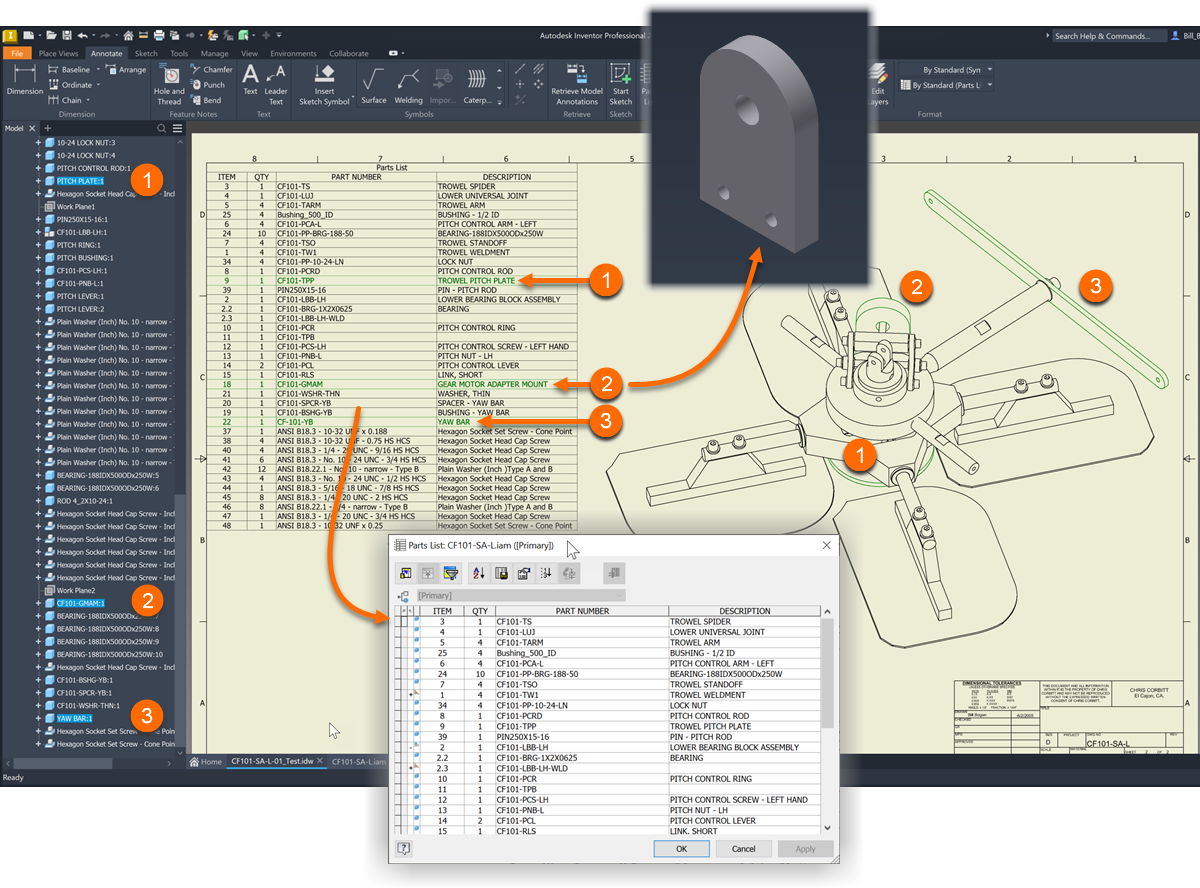

Highlight các đối tượng khi được chọn trên Part List
Highlight các đối tượng khi được chọn trên Part List

  • Drawing View Labels

Bạn có thể dễ dàng đặt lại các label của một khung bản vẽ về vị trí mặc định. Điều này thực hiện bằng cách nhấp chuột phải vào khung nhìn và chọn "Restore View Label". Tính năng này giúp duy trì sự gọn gàng và tổ chức trong bản vẽ, đặc biệt hữu ích khi nhãn bị di chuyển ra khỏi vị trí lý tưởng ban đầu.

Mô tả tính năng thiết lập vị trí mặc định cho các label
Mô tả tính năng thiết lập vị trí mặc định cho các label

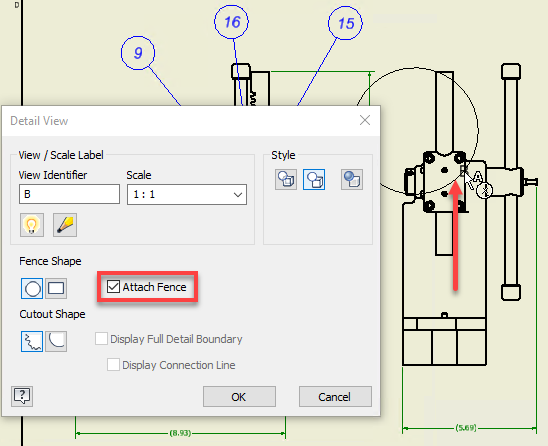

  • Fix Detail View:

Việc cố định một khung nhìn chi tiết vào một điểm cụ thể giờ đây trở nên dễ dàng hơn. Trong hộp thoại "Detail View", bạn chỉ cần đánh dấu vào ô "Attach Fence" và chọn một điểm để cố định khung nhìn chi tiết. Điều này giúp đảm bảo rằng khung nhìn chi tiết luôn gắn liền với một phần cụ thể của mô hình, ngay cả khi mô hình thay đổi.

Hình ảnh mô tả tính năng Fix Detail View trên Inventor

Hình ảnh mô tả tính năng Fix Detail View trên Inventor

Kết Luận

Bản cập nhật Autodesk Inventor 2024.2 không chỉ mang lại những cải tiến về mặt tính năng mà còn cung cấp những công cụ hữu ích giúp người dùng tối ưu hóa quy trình làm việc của mình. Từ việc tinh chỉnh chi tiết đến quản lý dự án tổng thể, mỗi tính năng mới đều góp phần nâng cao hiệu suất và chất lượng công việc trong môi trường thiết kế kỹ thuật.

Đạt Phi
