Đồng Bộ Tiêu Chuẩn Bản Vẽ Civil 3D Trên Autodesk Docs Với Connected Support Files

Khi các dự án hạ tầng ngày càng mở rộng về quy mô và độ phức tạp, các nhóm dự án dần chuyển sang làm việc trên nền tảng đám mây để tăng hiệu suất, khả năng cộng tác và tính minh bạch. Tuy nhiên, với người dùng Civil 3D khi làm việc trên Autodesk Docs, việc duy trì hiển thị bản vẽ nhất quán vẫn là một thách thức, đặc biệt khi bản vẽ phụ thuộc vào các tiêu chuẩn CAD được lưu trữ cục bộ dẫn đến lỗi font chữ hoặc sai nét khi mở bản vẽ Civil 3D trên Autodesk Docs. Nhiều nhóm phải xuất sang PDF chỉ để đảm bảo hiển thị đúng. Giờ đây, với Connected Support Files sẽ giúp chúng ta khắc phục vấn đề này. Hãy cùng OneCAD Viet Nam tìm hiểu tính năng này nhé!

Connected Support Files là gì?

Connected Support Files là các tệp được lưu trữ trên nền tảng đám mây, chứa các tiêu chuẩn CAD quan trọng dùng trong AutoCAD và Civil 3D (như font chữ, kiểu nét, kiểu in…). Các tệp này sẽ được liên kết với một dự án cụ thể trong Autodesk Docs. Khi đã kết nối, mọi bản vẽ DWG trong dự án đó sẽ tự động sử dụng các tiêu chuẩn này, đảm bảo hiển thị đúng mà không cần người dùng cài đặt tiêu chuẩn CAD thủ công trên máy tính cá nhân.

Lợi ích chính và các trường hợp sử dụng

• Hiển thị DWG chính xác trên nền tảng đám mây

Khi các tập tin hỗ trợ được kết nối với dự án, các tệp DWG hiển thị trong Autodesk Docs giữ nguyên định dạng như khi được tạo trong Civil 3D. Điều này loại bỏ nhu cầu xuất sang PDF chỉ để kiểm tra độ chính xác hiển thị, giúp việc rà soát diễn ra nhanh chóng và đáng tin cậy hơn.

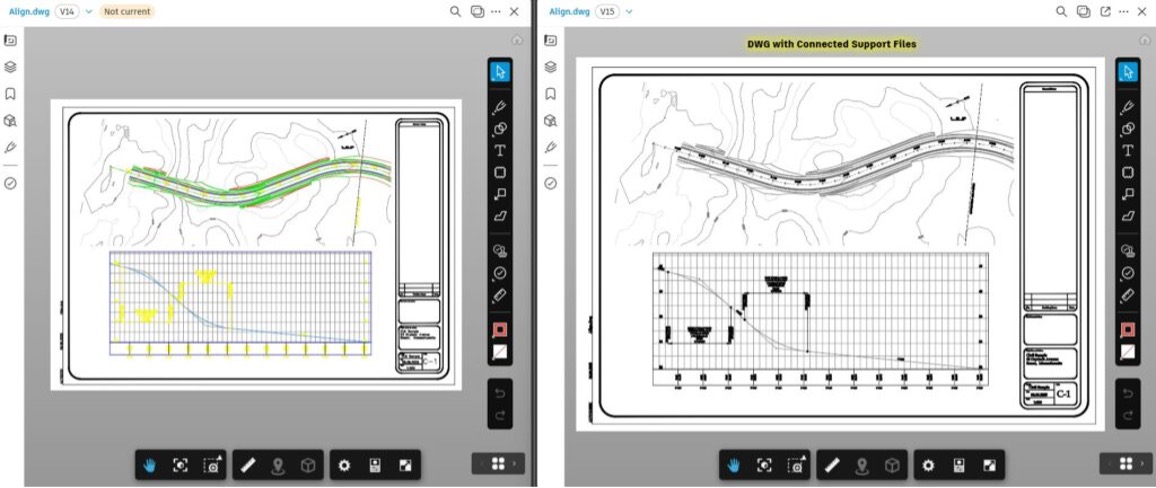

So sánh hiển thị Civil 3D DWG trên ACC

• Thống nhất tiêu chuẩn thực hiện bản vẽ

Dù làm việc nội bộ hay phối hợp với đối tác bên ngoài, các nhóm dự án có thể đảm bảo mọi thành viên đều tham chiếu cùng một bộ tiêu chuẩn. Khi liên kết được thiết lập, người dùng có quyền xem và tải xuống sẽ tự động kế thừa cấu hình chính xác và giảm thiểu sai lệch hiển thị.

• Giảm thời gian thiết lập và hạn chế lỗi

Người dùng chỉ cần kết nối một lần cho mỗi dự án. Từ đó, mọi tệp DWG mới hoặc hiện có sẽ tự động áp dụng template và tiêu chuẩn CAD đã định - không còn việc người dùng phải đặt đường dẫn thủ công hay ghi nhớ tiêu chuẩn nào cần áp dụng.

Cách hoạt động trong Civil 3D và Autodesk Docs

1. Project admin tạo một thư mục trong Autodesk Docs chứa các tiêu chuẩn CAD của công ty hoặc khách hàng.

2. Sử dụng Civil 3D 2026, tiến hành kết nối tới thư mục chứa tiêu chuẩn của dự án thông qua thiết lập đường dẫn trong hộp thoại Options của phần mềm.

3. Một tệp cấu hình dạng JSON sẽ được tự động tạo ra trong một thư mục mới có tên “.autodesk.support”, giúp Autodesk Docs nhận biết vị trí chứa các support files cần thiết.

4. Khi đã kết nối thành công, mọi thành viên có quyền phù hợp đều có thể xem và làm việc với các dữ liệu này một cách liền mạch

Thiết lập Connected Support Files bằng Desktop Connector trong Civil 3D

Tính năng mới này giúp các nhóm quản lý và cập nhật tiêu chuẩn CAD một cách tập trung. Mọi thay đổi được phản ánh ngay trên toàn dự án, giảm nhu cầu kiểm soát phiên bản và phân phối file thủ công.

Kiên Khá
Nguồn: Autodesk
