Giới Thiệu Tính Năng Model States Trên Autodesk Inventor

Giới thiệu

Trước đây, để tạo ra nhiều cấu hình của một thiết kế, người dùng thường phải quản lý nhiều tệp riêng biệt, điều này tạo ra sự phức tạp trong cấu trúc dữ liệu. Trong phiên bản Inventor 2022, Autodesk đã giới thiệu Model States - một tính năng thay thế cho Level of Details, nó giúp người dùng biểu diễn mô hình của họ theo nhiều cách khác nhau. Công cụ này cho phép bạn tạo ra nhiều trạng thái của mô hình với các thông số, thuộc tính và thông tin BOM riêng biệt. Hãy cùng OneCAD Vietnam tìm hiểu rõ hơn về tính năng này trong bài viết dưới đây.

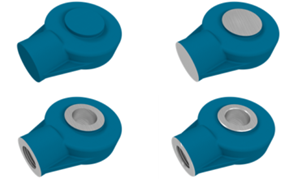

Các thiết kế của chi tiết được thể hiện thông qua tính năng Model States

Tổng quan

Hiểu một cách đơn giản thì công dụng của Model State sẽ cho phép người dùng tạo ra được nhiều hình thái khác nhau của một chi tiết Part hoặc là một bộ lắp Assembly ngay trong chính file đó mà không cần phải tạo thêm nhiều file. Ngoài việc tạo ra nhiều phiên bản thiết kế thì người dùng còn có thể ứng dụng Model States để tạo ra các phiên bản phục vụ cho quá trình mô phỏng và phân tích lực. Thêm vào đó, tính năng này có thể kết hợp với Simplify để đơn giản hoá mô hình để chuyển sang ứng dụng khác để thực hiện công đoạn sau. Đặt biệt là Model States khi sử dụng trong môi trường Assembly sẽ thay thế cho một tính năng trước đó là Level of Detail, tuy nhiên về cách tạo cũng như sử dụng thì cũng không có khác biệt so với Level of Detail.

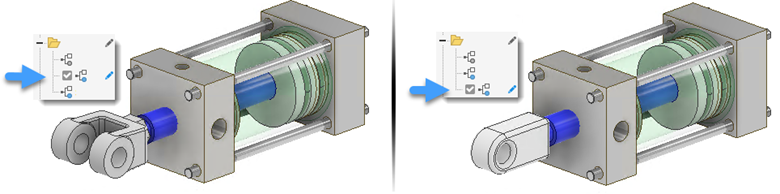

Các phương án của mô hình khi sử dụng Model States

Model States vs iPart

Cả hai tính năng "Model States" và "iPart" trong Autodesk Inventor đều cho phép tạo ra các biến thể của mô hình. Tuy nhiên, có sự khác nhau quan trọng giữa 2 tính năng này.

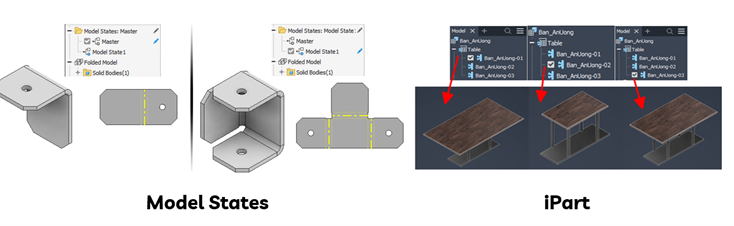

So sánh Model States và iPart trên Inventor

Nhìn qua công dụng của Model State, thì chắc nhiều người dùng sẽ liên tưởng đến một tính năng khác tương ứng của Inventor đó chính là iPart. Dưới đây là 2 điểm khác nhau hơn nhất giữa Model States và iPart

• Phạm vi ứng dụng

Model States dùng để biểu diễn nhiều trạng thái của 1 file Part hoặc cả 1 file Assembly lớn, trong khi iParts tập trung tạo ra nhiều biến thể của file Part.

• Quy trình làm việc

Với Model States, người dùng có thể dễ dàng chuyển đổi giữa các cấu hình khác nhau vì nó được lưu trữ trong cùng một tệp giúp tối ưu hóa quy trình làm việc. Trong khi đó, iParts sẽ tạo ra một từ file gốc vì vậy khi sử dụng Ipart người dùng sẽ cần phải 1 ít thời gian chuyển qua lại giữa các phiên bản thiết kế.

Hướng dẫn thiết lập Model States

• Khởi tạo Model States

Trong thang Model browser, nhấp chuột phải vào thư mục "Model States" và chọn "New". Hoặc bạn cũng có thể sao chép một model state đã có bằng cách nhấp chuột phải và chọn "Copy”. Ở trạng thái mặc định thì Model States mới sẽ được tạo dựa trên model state "Master" và Model States mới sẽ được kích hoạt ngay lập tức sau khi tạo.

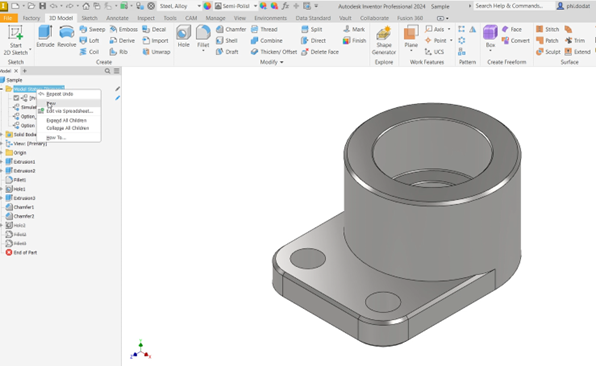

Hình ảnh minh hoạ tạo Model States trên Inventor

• Tùy chỉnh Model State

Với Model States mới đang hoạt động, bạn có thể thực hiện các thay đổi sau:

• Ẩn/hiện các feature trong Model State.
• Chỉnh sửa iProperties cho model state đang hoạt động.
• Gán vật liệu cho Model States.
• Chỉnh sửa tham số trong mục Parameters để thay đổi thiết kế.

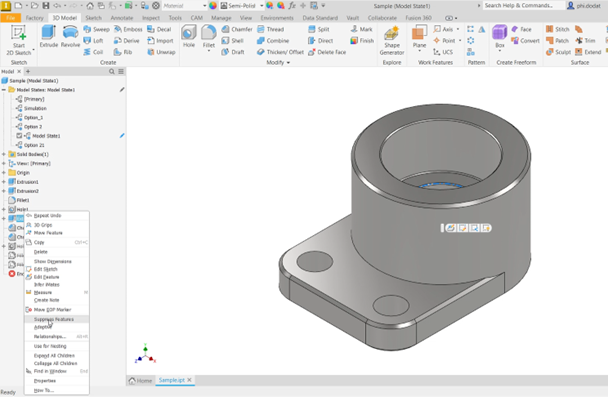

Hình ảnh minh hoạ cách ẩn feature bằng Model States trên Inventor

• Đổi tên Model State

Để thay đổi tên của Model States bạn nhấp chuột vào hai lần vào cấu hình muốn thay đổi lưu ý là không phải nhấp đúp chuột và sau đó bạn có thể nhập tên mới.

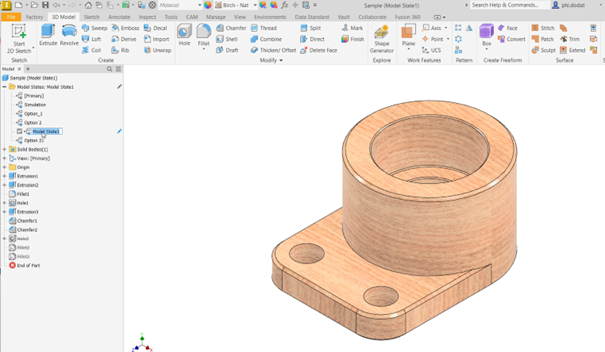

Hình ảnh minh hoạ gán vật liệu mới trên Model States

• Thay đổi kích thước bằng Excel

Sau khi bạn đã tạo các Model State, để dễ dàng trong việc quản lý hoặc điều chỉnh các thông số cấu hình thì bạn có thể nhấp chuột phải vào thư mục Model State vào chọn tính năng “Edit via spreadsheet” để chuyển sang phần mềm Excel, giờ đây bạn có thể linh hoạt điều khiển các kích thước mà bạn muốn thay đổi.

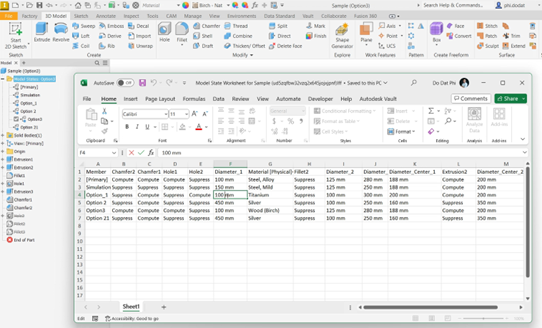

Cách chỉnh sửa Parameters cho từng Model States trên Excel

Kết luận

Model States trong Autodesk Inventor thật sự là một bước tiến lớn. Tính năng này cho phép lưu trữ và quản lý nhiều phiên bản thiết kế khác nhau trong cùng một tệp, giúp tiết kiệm thời gian và công việc thiết kế trở nên linh hoạt và hiệu quả hơn.
