Giới thiệu tính năng mới của PowerMill 2022

Phiên bản PowerMill 2022 đã được phát hành đến các khách hàng đang trong thời gian thuê bao hoặc còn trong hợp đồng bảo trì hàng năm vào ngày 12 tháng 5 vừa qua. Khách hàng có thể truy cập vào Tài khoản Autodesk của mình để tiến hành download và cài đặt để bắt đầu trải nghiệm các tính năng mới.

Tiếp nối chiến lược cải thiện cả về tính năng và hiệu năng của PowerMill, phiên bản PowerMill 2022 có các cải tiến nổi bật như:

• Tránh các mặt phẳng đối với các lệnh gia công tinh
• Cải thiện độ chính xác cũng như chất lượng của lệnh phả mặt phẳng
• Lệnh ConstantZ khi gia công undercut có thêm khả năng tự động tránh va chạm
• Khả năng tránh va chạm tự động cũng được cập nhật cho đường dao 4 trục
• Thêm lựa chọn với lệnh Curve và Surface Projection
• Chọn điểm ra/vào dao hợp lý hơn

Các lệnh gia công tinh bỏ qua các mặt phẳng

Lợi ích đầu tiên với sự tối ưu này chính là các đường dao gia công tinh sẽ đúng như cầu hơn, chừa lại các mặt phẳng cho các dao đáy phẳng phả mặt hiệu quả nhất về thời gian. Đồng thời, việc không tạo đường dao vào các khu vực phẳng cũng giảm thời gian tính toán đường dao hơn.

Lợi ích có được nhờ cải tiến này:

• Thời gian lập trình CAM nhanh hơn
• Rút ngắn thời gian tính toán đường chạy dao
• Dễ dàng tối ưu trong việc sử dụng dao phù hợp hơn

Cải tiến này áp dụng cho các lệnh gia công tinh sau:

• Steep & Shallow Finishing
• Raster Finishing
• 3D Offset Finishing

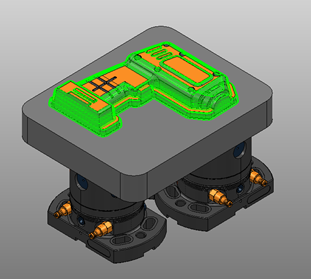

Steep & Shallow Finishing

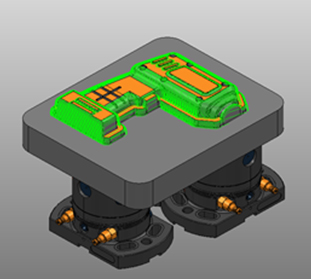

Raster Finishing

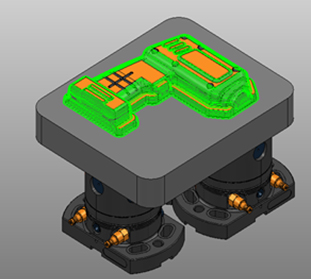

3D Offset Finishing

Flat machining

Các lệnh phả mặt phẳng trong PowerMill đã được tối ưu qua nhiều phiên bản, với bản cập nhật PowerMill 2022 này đã giới thiệu thêm nhiều cải tiến đáng kể về cách xác định và xử lý các góc một cách hiệu quả hơn.

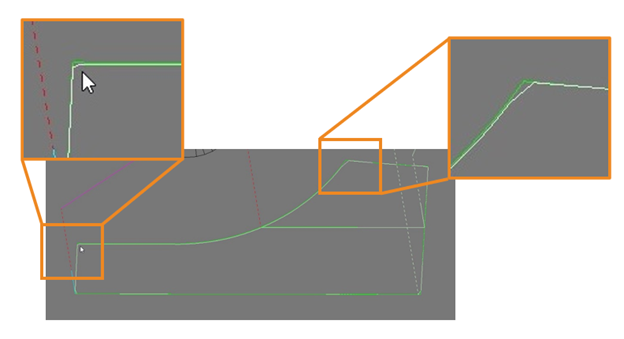

Ở các phiên bản trước, các góc bén luôn được PowerMill tạo một đường xéo để lại lượng dư cần tạo thêm một đường dao nữa để xử lý hoặc làm nguội sau khi đã gia công.

Trong phiên bản PowerMill 2022 này, các góc này đã được xử lý hiệu quả hơn như hình ảnh phía trên thể hiện. Song song với các lệnh Flat Finishing, tính năng này còn cập nhật trong các lệnh phá thô như (Model Area Clearance hay Slice Area Clearance) va Flat Boundary để tạo các đường dao có hiệu quả tương tự.

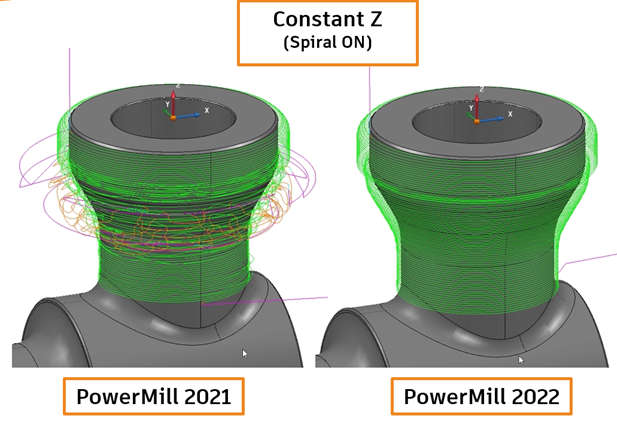

Constant Z with undercuts

Simplify machining parts with undercuts by using Constant Z with improved collision avoidance. Lệnh gia công tinh ConstantZ đã được PowerMill cung cấp qua rất nhiều phiên bản cho đến hiện nay, tùy vào hình dạng cần gia công mà người dùng có thể dùng dao chỏm cầu (đặc biệt hữu ích khi bạn chỉ dùng máy CNC 3 trục) hoặc gia công 5 trục đồng thời khi kích hoạt tính năng “undercut” trong lệnh ConstantZ. Nhưng ở các phiên bản trước, khả năng tự động tránh va chạm không hoạt động với kiểu đường dạo này gây ra khá nhiều bất tiện cũng như mất thời gian lập trình lâu hơn.

Với sự cập nhật của PowerMill 2022, có thể thấy được sự cải thiện đáng kể về chất lượng đường chạy dao, xử lý các dạng hình dáng phức tạp tốt hơn giúp đường dao liền mạch rõ rệt.

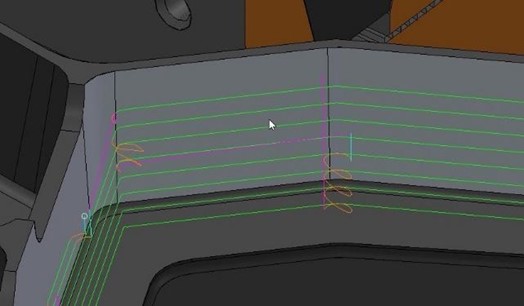

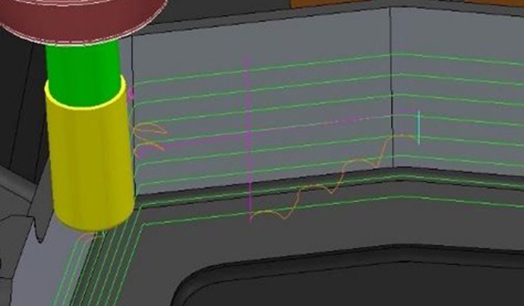

Điểm vào dao hiệu quả hơn

Vết dao để lại trên thành của sản phẩm gia công khá phổ biến do điểm ra/vào dao khi gia công. CÁch cho dao vào theo đường cung sẽ giảm được nhưng vẫn để lại vết có thể thấy được do sự thay đổi của lực cắt khi tiếp xúc lượng dư hoặc sự đảo chiều của trục máy CNC. PowerMill 2022 đã tích hợp thêm lựa chọn cho người dùng để giảm bớt vết dao này bằng cách tối ưu điểm ra/vào dao lệch nhau. Sau mỗi lần ra dao khỏi phôi, đường vào dao sẽ cách một khoảng cùng chiều cảu hướng dao di chuyển để tránh máy phải đảo chiều các trục gây ra vết dao để lại trên thành sản phẩm, đồng thời đường dao sau cũng dọn lại vết do đường dao trước một phần này đó.

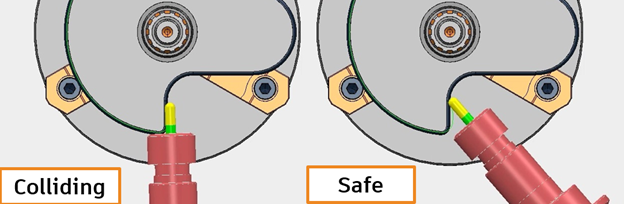

4-axis collision avoidance

Tính năng Tránh va chạm tự động (Automatic Collision Avoidance) từ trước giờ luôn cung cấp cho người dùng PowerMill sự tin cậy cũng như tiết kiệm nhiều thời gian để kiểm soát đường dao 5 trục an toàn nhất.

Mở rộng phạm vi ứng dụng rổng hơn 5 trục, nay với phiên bản PowerMill 2022 thì các đường chạy dao 4 trục cũng đã được hỗ trợ kiểm soát với tính năng này.

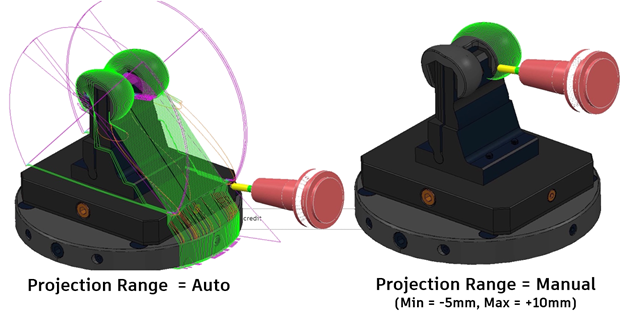

Projection ranges

PowerMill cung cấp một số đường chạy dao sử dụng phương pháp chiếu bằng các hình dạng hình học (line, curve, surface hay plane) để tạo đường chạy dao phù hợp cho mỗi sản phẩm. Trong phiên mới nhất này, PowerMill tích hợp các lựa chọn mới này vào trang tạo đường dao bằng lựa chọn “Manual”.

Với 2 thông số để xác định khu vực chiếu “Minimum Distance” và “Maximum Distance”, người dùng có thể xác định phạm vi chiếu theo ý muốn để kiểm soát phạm vi gia công. Như hình minh họa phía trên cho một chi tiết gia công tin với lệnh Surface Projection Finishing được kiểm soát sẽ tối ưu khu vực gia công cho đường dao hiệu quả hơn hẳn.
