Giới thiệu tính năng tự động tạo bản vẽ trên Autodesk Fusion

Giới thiệu

Đầu năm 2024, Autodesk đã giới thiệu một công cụ mới đó là tính năng tạo bản vẽ tự động trên Fusion. Đây là minh chứng cho sự nỗ lực liên tục của Autodesk nhằm tăng cường hiệu quả trong quá trình thiết kế bằng cách áp dụng trí tuệ nhân tạo vào các phần mềm. Tính năng này cung cấp một giải pháp tự động hoàn toàn mới, cho phép người dùng nhanh chóng chuyển đổi mô hình 3D thành bản vẽ 2D một cách chính xác mà không cần can thiệp thủ công nhiều, từ đó tiết kiệm thời gian thiết kế đáng kể và tăng cường khả năng sáng tạo. Hãy cùng OneCAD Vietnam tìm hiểu rõ hơn về công cụ này trong bài viết hôm nay nhé!

Giới thiệu tính năng tự động tạo bản vẽ trên Autodesk Fusion

Tổng quan

Tính năng tạo bản vẽ tự động là một công cụ hỗ trợ người dùng tạo ra các bản vẽ kỹ thuật từ mô hình 3D và nó được phát triển dựa trên nền tảng AI của Autodesk. AI sẽ tự động phân tích mô hình 3D và tạo ra bản vẽ 2D chính xác, bao gồm việc ghi đầy đủ các kích thước và chi tiết cần thiết mà không cần sự can thiệp thủ công. Bằng cách sử dụng AI để nhận diện kích thước và phân tích các yếu tố thiết yếu của mô hình, Autodesk Fusion đảm bảo rằng mọi thông tin kỹ thuật từ mô hình 3D sẽ được chuyển sang bản vẽ 2D một cách chính xác. Điều này không chỉ tăng cường độ chính xác mà còn cải thiện đáng kể hiệu quả làm việc trong quy trình thiết kế, cho phép người dùng dành nhiều thời gian hơn để tập trung vào việc sáng tạo và giải quyết vấn đề, thay vì lo lắng về các khía cạnh kỹ thuật và tiêu tốn thời gian cho việc tạo bản vẽ thủ công.

Những thông tin cần biết

Để tận dụng tối đa tính năng tạo bản vẽ tự động, bạn nên thiết lập template. Việc này không bắt buộc nhưng sẽ giúp bạn không phải cài đặt lại từ đầu mỗi khi tạo bản vẽ mới.

Bạn có thể chọn bắt đầu từ một template có sẵn, tạo một template mới hoàn toàn, hoặc tạo bản vẽ từ một thiết kế đã có. Điều này giúp tiết kiệm thời gian và đảm bảo bản vẽ của bạn tuân theo các tiêu chuẩn nhất định ngay từ đầu.

• Thiết lập Automation Settings

Sau khi đã có template, bạn cần thiết lập cài đặt tự động. Cài đặt này sẽ áp dụng cho các bản vẽ tiếp theo bạn tạo, chứ không phải bản vẽ hiện tại. Nếu bạn thay đổi bất kỳ cài đặt nào trong quá trình vẽ, hãy nhớ cập nhật chúng vào template của bạn bằng cách chọn 'Push to Template'.

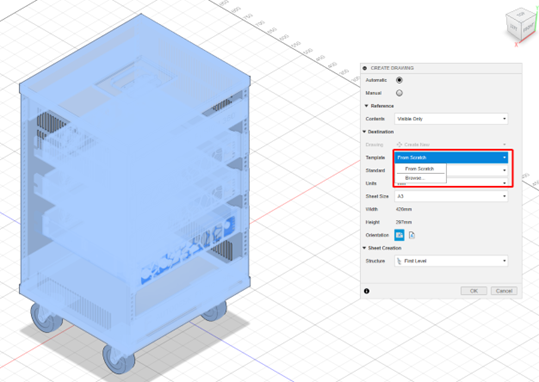

Chọn template phục vụ cho quá trình tự động tạo bản vẽ

• Lệnh Auto Dimensions

Một ưu điểm của công cụ xuất bản vẽ là hỗ trợ tự động ghi các kích thước của chi tiết thông qua lệnh "Auto Dimensions" để tự động thêm kích thước cho các đối tượng trong bản vẽ của bạn. Nếu bạn không muốn bản vẽ tự động được ghi kích thước, bạn có thể bỏ chọn chức năng này.

• Lưu ý về phụ kiện

Bạn lưu ý à tính năng này sẽ không áp dụng cho các phụ kiện tiêu chuẩn như ốc vít hay đai ốc từ thư viện Autodesk. Bạn có thể sử dụng " Omit list " trong “Document Settings” để loại bỏ các thành phần không muốn hiển thị trên bản vẽ.

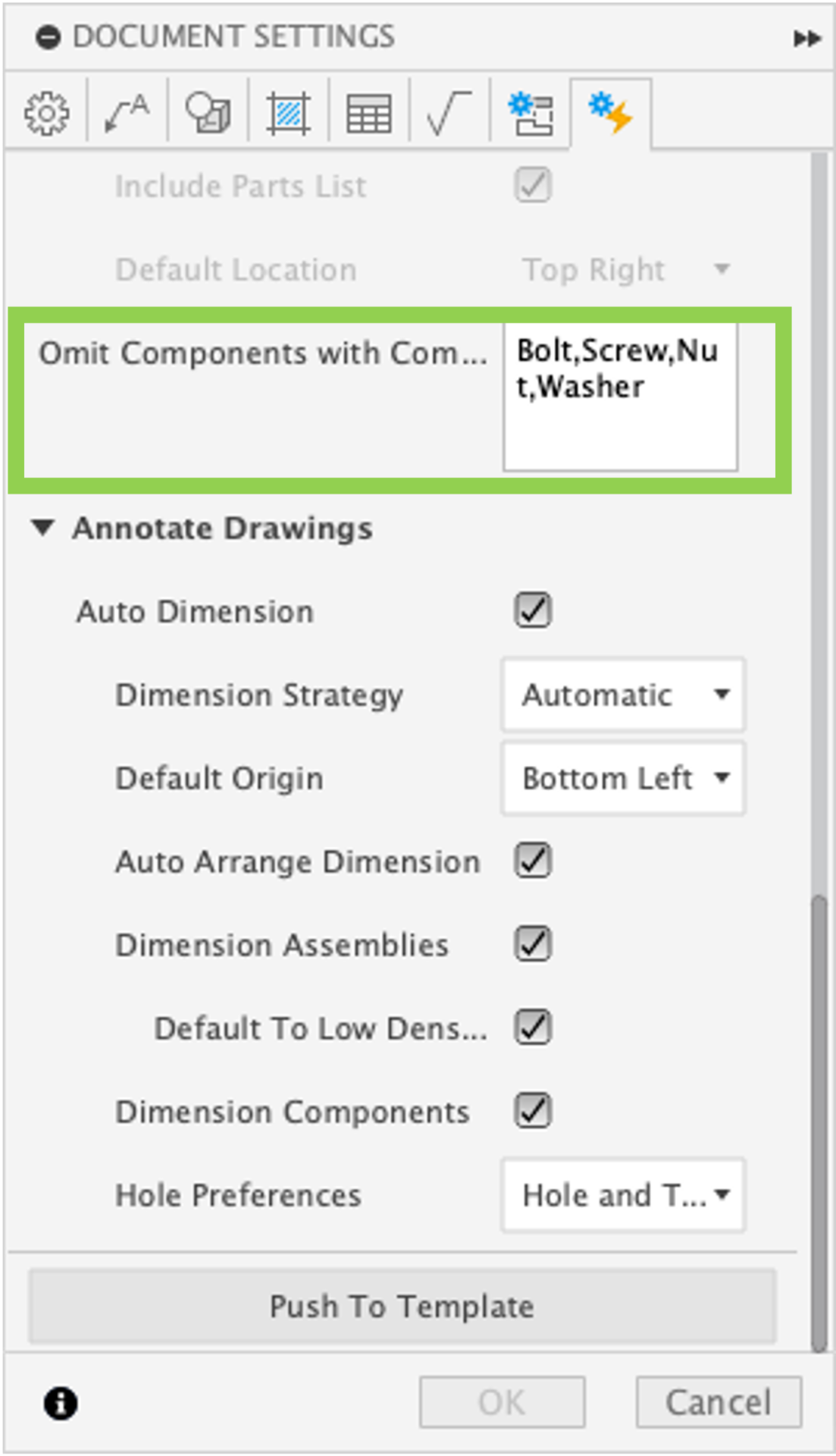

Điều chỉnh loại bỏ các đối tượng không muốn hiển thị trên bản vẽ

Hướng dẫn

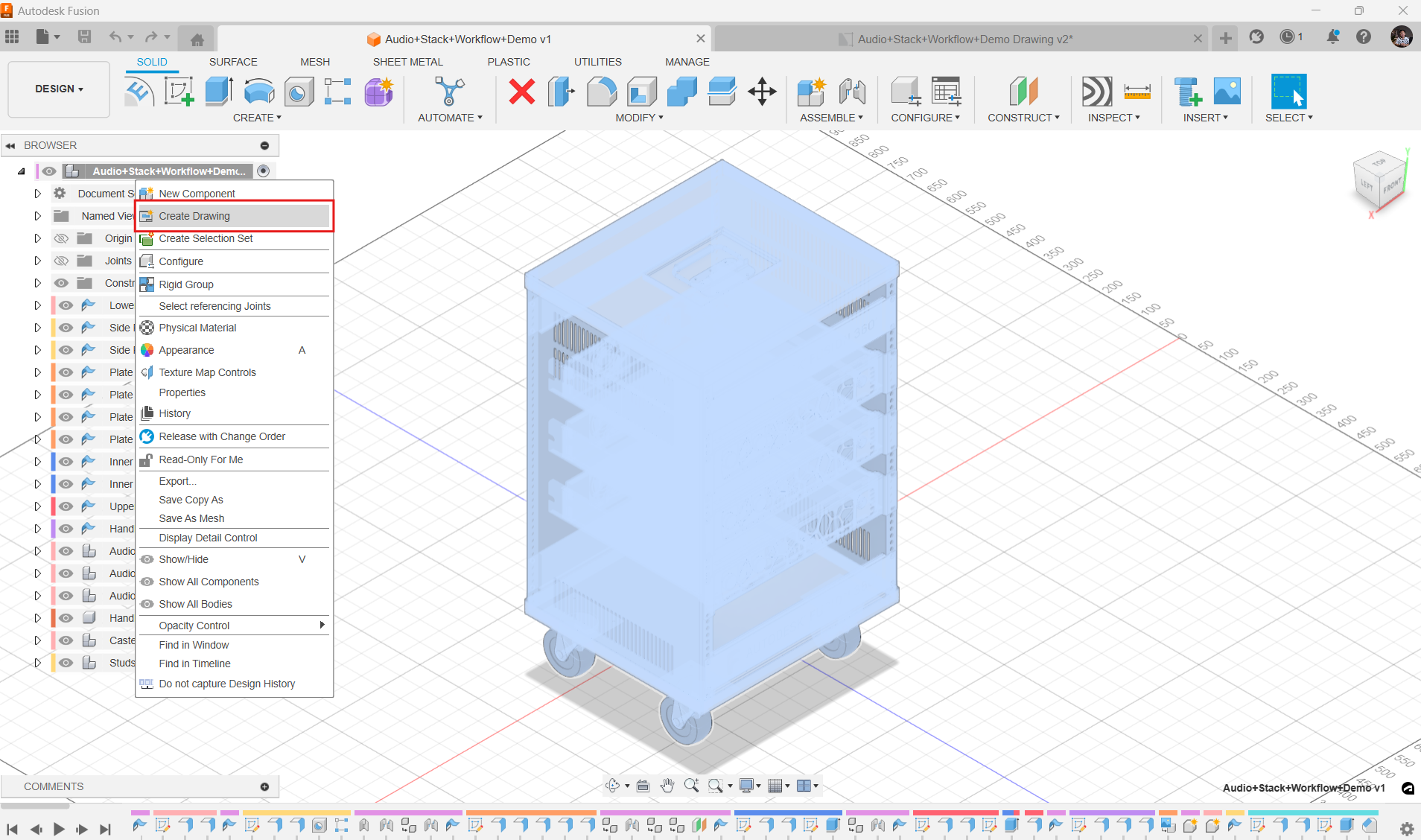

• Bước 1: Mở mô hình 3D, chuột phải vào tên và chọn “Create Drawing”

Chọn mô hình thiết lập bản vẽ tự động trên Autodesk Fusion

• Bước 2: Chọn mục “Automatic” và thiết lập các giá trị cần thiết trong bảng điều khiển

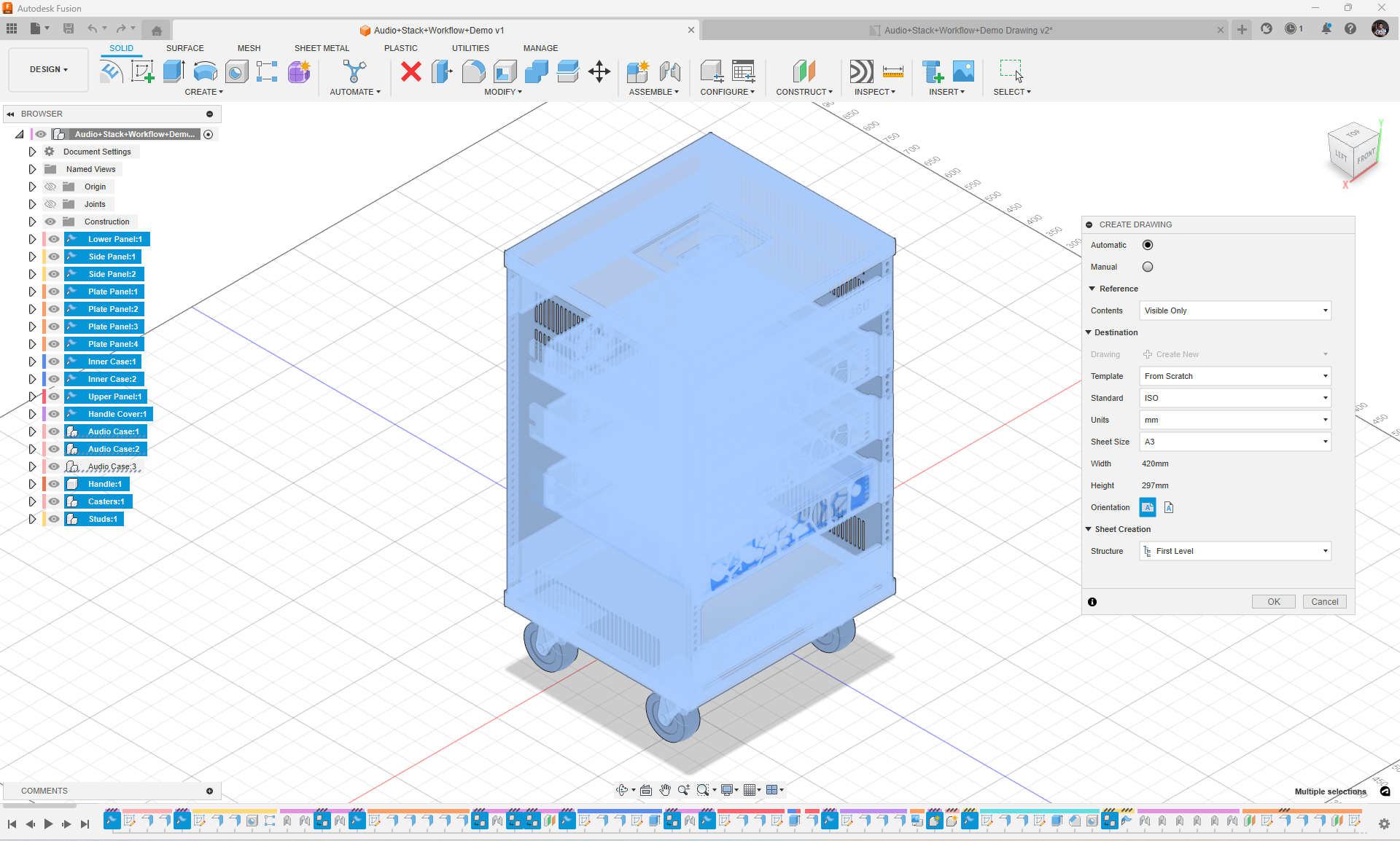

Thiết lập tạo bản vẽ tự động trên Autodesk Fusion

• Bước 3: Kiểm tra các bản vẽ

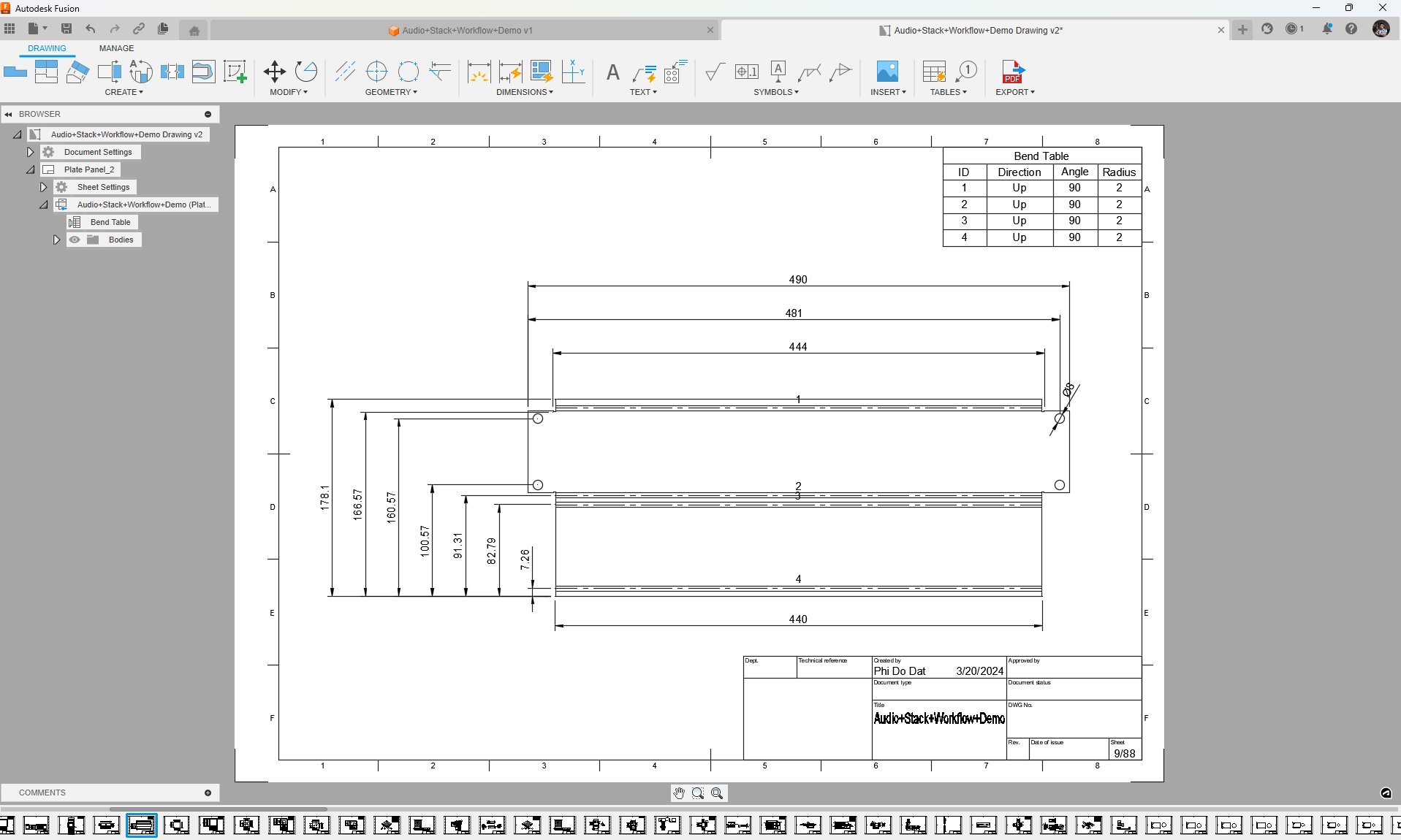

Tạo bản vẽ tự động từ mô hình 3D trên Autodesk Fusion

Kết luận

Tính năng tạo bản vẽ tự động trên Autodesk Fusion không chỉ giúp cải thiện hiệu quả làm việc mà còn đảm bảo sự chính xác và nhất quán trong mọi dự án. Với sự phát triển liên tục của các công cụ hỗ trợ thiết kế dựa trên AI, Autodesk tiếp tục khẳng định cam kết của mình trong việc đáp ứng các nhu cầu của khách hàng.
