Giới Thiệu Về Tính Năng Block Trong AutoCAD

Giới thiệu

Trong làn sóng công nghệ hiện tại, AutoCAD vẫn luôn là công cụ không thể thiếu trong các nhóm ngành liên quan đến lĩnh vực thiết kế kỹ thuật. AutoCAD đã chứng minh sức mạnh thông qua nhiều tính năng tự động tiện lợi chẳng hạn như tái sử dụng thiết kế bằng công cụ Block. Hãy cùng OneCAD Vietnam tìm hiểu cách sử dụng tính năng trên trong bài viết này nhé!

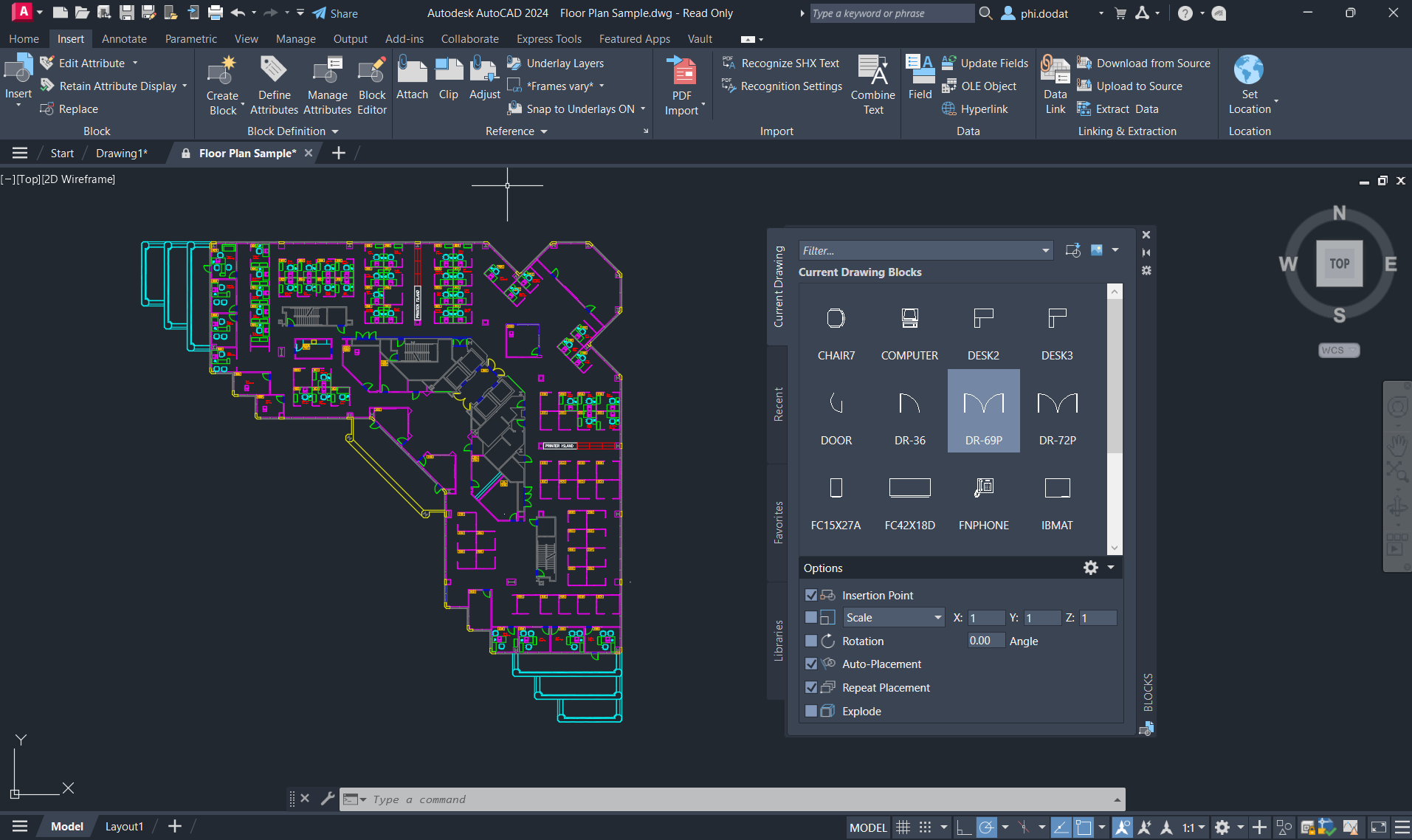

Giới thiệu về tính năng Block trong AutoCAD

Tổng quan về Block trong AutoCAD

Tính năng Block trong AutoCAD không chỉ là một bước tiến về mặt kỹ thuật mà còn là một cuộc cách mạng về tư duy thiết kế. Nói một cách đơn giản, Block giúp kết hợp các đối tượng đơn lẻ thành một thành phần duy nhất, sau đó người dùng có thể tái sử dụng các thành phần đó để tạo ra những mô hình phức tạp một cách nhanh chóng và chính xác. Công cụ này mang đến khả năng tự động hóa cao trong quá trình thiết kế.

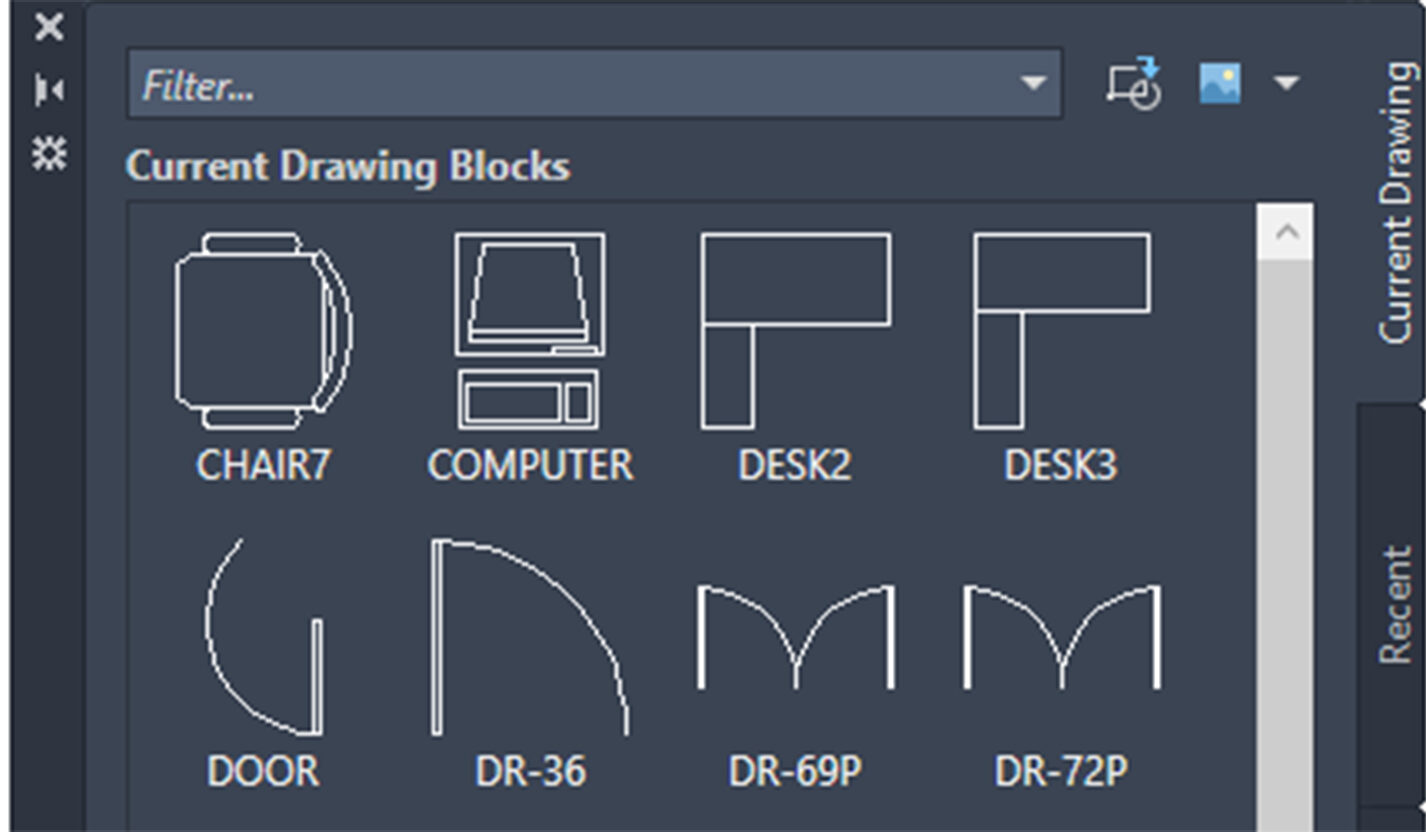

Tổng quan về tính năng Block trong AutoCAD

Cách sử dụng Block hiệu quả

Tạo Block

Tạo là bước đầu tiên và quan trọng trong việc sử dụng Block trong AutoCAD. Có hai phương pháp chính để tạo block:

• Sử dụng lệnh Block (B): Bạn sẽ chọn các đối tượng cần kết hợp, sau đó nhấn phím B và enter để truy cập đến hộp thoại Block, tại đây bạn cần xác định điểm base, đặt tên cho block và cấu hình các tùy chọn khác.

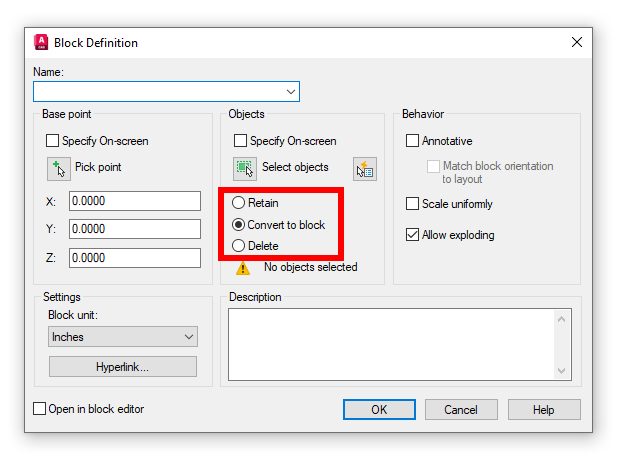

Thiết lập các giá trị khi tạo Block

Sử dụng lệnh Write Block (WBLOCK): Lệnh này cho phép tạo block mới từ các đối tượng đã chọn và lưu chúng dưới dạng file DWG riêng biệt.

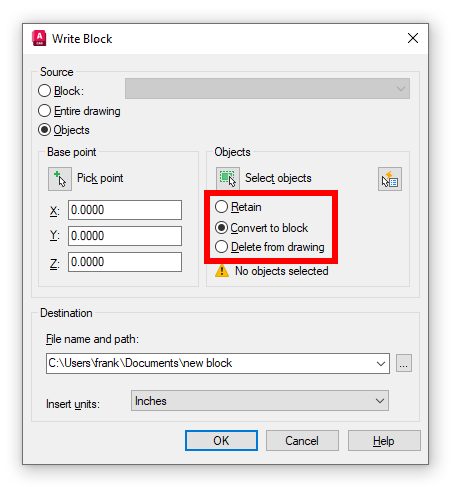

Tạo Block bằng lệnh Write Block

Chèn vào bản vẽ

Sau khi đã tạo Block, bạn có thể sử dụng Blocks Palette bằng cách gõ lệnh BLOCKSPALETTE, đây là công cụ hữu ích cho phép bạn chọn và chèn các Block đã thiết lập một cách nhanh chóng vào bản vẽ, ngoài ra Blocks Palette cung cấp các khả năng tuỳ biến các Block như xoay chiều, thay đổi tỷ lệ, tự động thay thế,… giúp bạn dễ dàng đặt Block vào những các vị trí cần thiết.

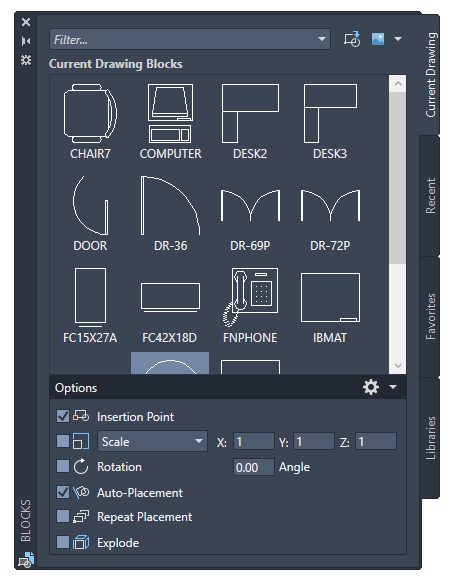

Giao diện hộp thoại Block Palette - nơi quản lý Block

Đổi tên

Đổi tên là một phần quan trọng trong quản lý, giúp dễ dàng phân biệt và tìm kiếm chúng trong các dự án. Đế sử dụng, bạn chỉ cần gõ lệnh RENAME và hộp thoại của Rename sẽ xuất hiện, sau đó bạn chọn Block và thiết lập tên mới.

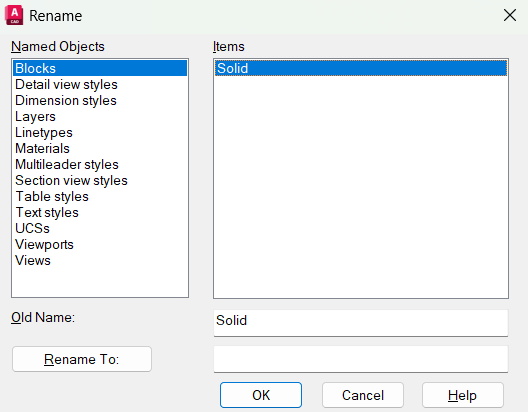

Dễ dàng đổi tên Block trong hộp thoại Rename

Scale Block

Thay vì chọn “Scale Uniformly” trong hộp thoại Block Definition, bạn có thể không chọn nó. Điều này mở ra khả năng scale Block theo tỷ lệ X và Y khác nhau, tạo ra những Block độc đáo dựa vào những đối tượng đã có sẵn.

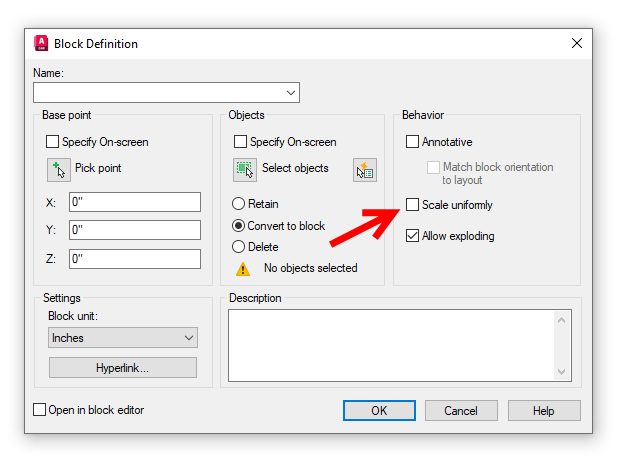

Scale tự do kích thước các Block thông qua bỏ chọn “Scale Uniformly”

Quản lý Tag Attribute

Tiếp theo, chúng ta hãy nói về Attribute trong Block. Một mẹo có các bạn đó chính là chúng ta nên đặt tên cho attribute là một từ viết hoa. Điều này không chỉ giúp dễ dàng nhận diện mà còn tránh nhầm lẫn và rối loạn thông tin. Ngoài ra, việc tránh trùng lặp tag là rất quan trọng để duy trì tính chính xác trong bản vẽ.

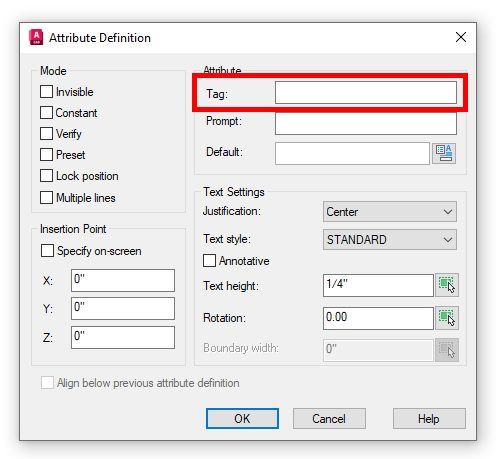

Phân loại các Block thông qua đặt Tag trong hộp thoại Attribute

Kết Luận

Với những thông tin có trong bài viết, bạn không chỉ cải thiện được quy trình làm việc với block trong AutoCAD, mà còn tối ưu hóa sự sáng tạo và chính xác trong thiết kế. Hãy thử áp dụng vào dự án và xem sự khác biệt mà chúng mang lại.
