iLogic Trong Autodesk Inventor - Giải Pháp Tự Động Hóa Title Block Giúp Nâng Cao Hiệu Quả

Trong môi trường thiết kế kỹ thuật, việc đảm bảo tính chính xác và tuân thủ tiêu chuẩn CAD luôn là một yêu cầu bắt buộc. Các thông tin trong Title Block của bản vẽ như trạng thái bản vẽ, người thiết kế, ngày phê duyệt... đóng vai trò quan trọng trong quá trình sản xuất và phê duyệt. Tuy nhiên, điền thông tin này thủ công đôi khi gây ra sai sót và mất nhiều thời gian. Để giải quyết vấn đề này, iLogic của Autodesk Inventor mang đến một giải pháp tự động hóa và tiêu chuẩn hóa mạnh mẽ. Trong bài viết này, OneCAD Vietnam sẽ giới thiệu cách tự động hóa Title Block bằng iLogic trên Inventor

Tự động hóa Title Block bằng iLogic
trên Inventor

Tổng quan về iLogic

iLogic là một công cụ trong Autodesk Inventor cho phép người dùng tạo ra các quy tắc tự động (rules) để quản lý và kiểm soát thiết kế mà không cần phải có kiến thức lập trình chuyên sâu. Với iLogic, bạn có thể tạo ra các quy trình tự động giúp cải thiện hiệu suất, đảm bảo tiêu chuẩn dữ liệu và giảm thiểu sai sót trong quá trình thiết kế. Một trong những ứng dụng phổ biến nhất của iLogic là tự động hóa việc điền thông tin vào Title Block trong các bản vẽ.

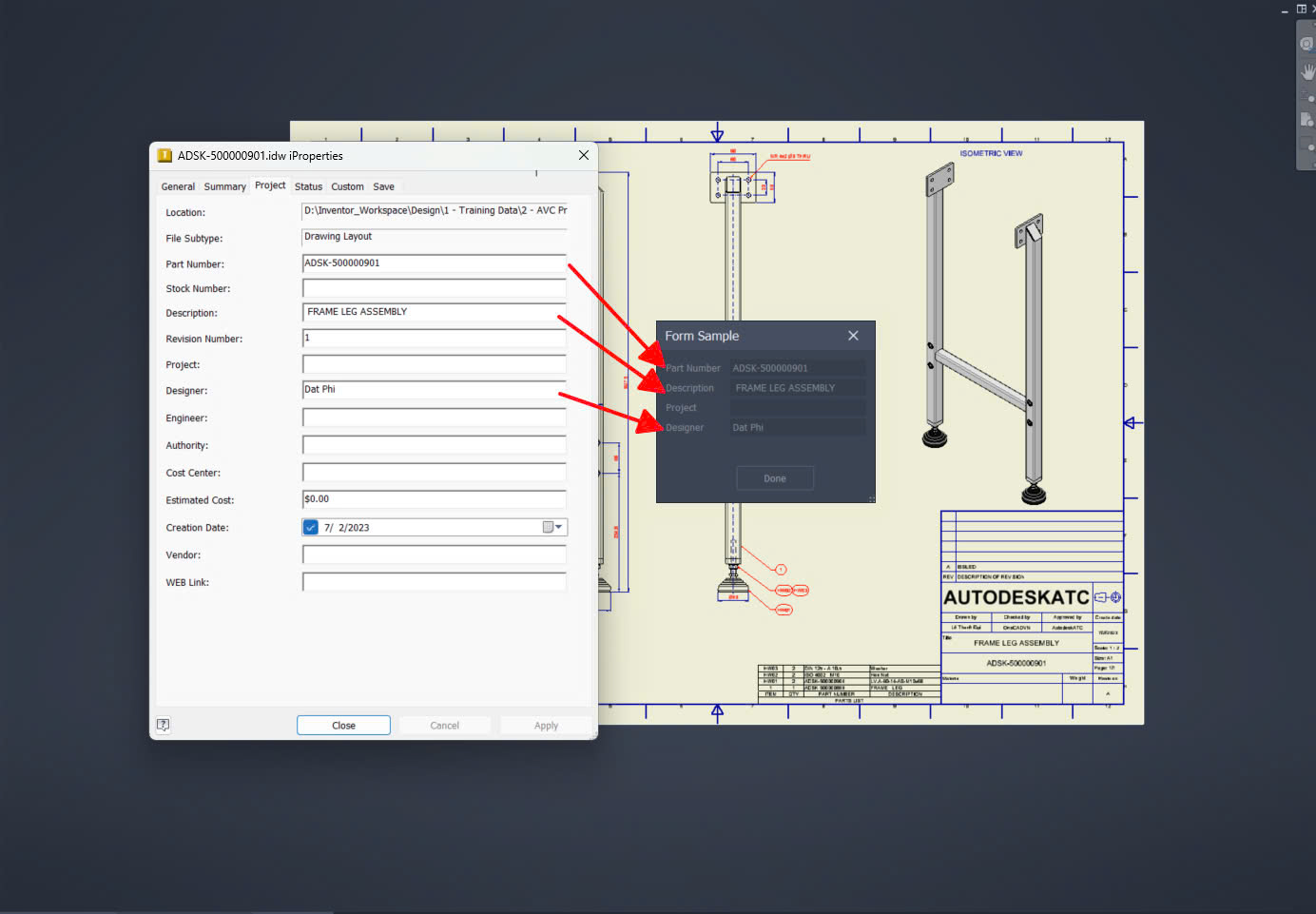

Form – giúp việc ghi chú thông tin
diễn ra đơn giản hơn

Việc sử dụng iLogic không chỉ giúp tăng tốc quá trình làm việc mà còn giúp các nhóm thiết kế dễ dàng tuân thủ tiêu chuẩn CAD. Tất cả các thông tin cần thiết như người thiết kế, trạng thái, số bản vẽ... đều được nhập một cách tự động, đảm bảo tính nhất quán và giảm thiểu nguy cơ sai sót.

Hướng dẫn thực hiện

Để tự động hóa Title Block bằng iLogic, bạn cần tạo một form (biểu mẫu) trong Autodesk Inventor, nơi bạn có thể nhập thông tin cần thiết một cách trực quan. Dưới đây là các bước thực hiện:

Tạo Form trong iLogic

• Mở Autodesk Inventor và trong bản vẽ hiện có, điều hướng đến trình duyệt iLogic và chuyển sang tab Forms.
• Click chuột phải vào không gian trống và chọn Add Form để tạo biểu mẫu mới.

Tạo Form trên Autodesk Inventor

Cấu hình Form

• Trong hộp thoại Form Editor, bạn có thể đặt tên cho biểu mẫu mới, ví dụ như TITLE BLOCK.
• Ở bên trái của trình chỉnh sửa, tìm các tham số liên quan đến bản vẽ (ví dụ: Drawing_Status, Owner, Creator, Title...), sau đó kéo và thả chúng vào khu vực tạo form ở bên phải.

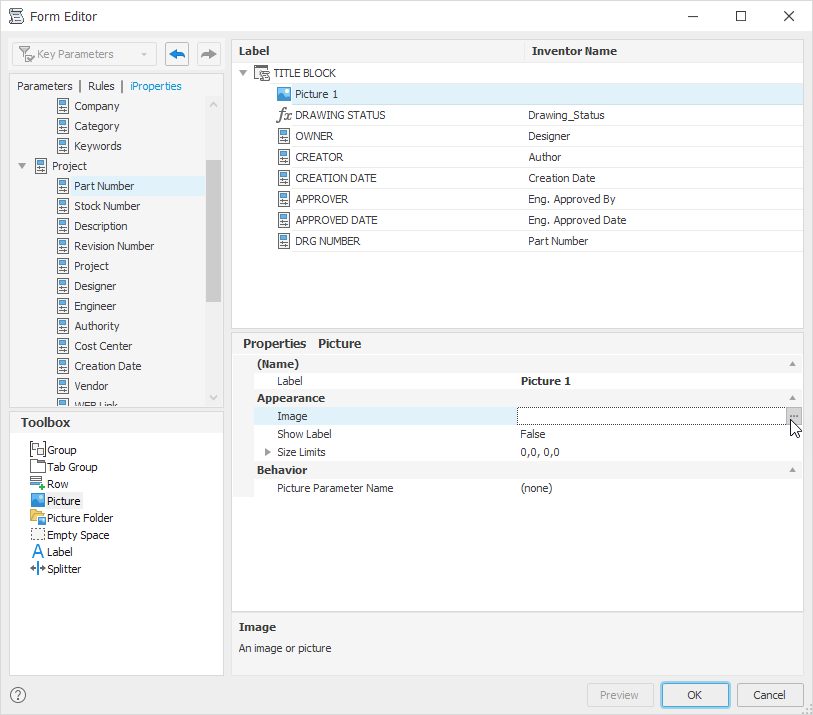

Thêm các trường thông tin để tạo Form

• Đối với mỗi tham số, bạn có thể tùy chỉnh giao diện (ví dụ: thay đổi nhãn thành “Trạng thái bản vẽ”, chọn kiểu điều khiển như Combo box hoặc Radio Group).

Dưới đây là bảng trường thông tin các giá trị hỗ trợ cho Title Block:

NAME	TYPE	SOURCE	PROPERTY	IPROPERTY TAB
OWNER	Standard iProperties	Current Drawing	Designer	Project
CREATOR	Standard iProperties	Current Drawing	Author	Summary
CREATION DATE	Standard iProperties	Current Drawing	Creation date	Project
APPROVER	Standard iProperties	Current Drawing	Eng. Approved by	Status
APPROVER DATE	Standard iProperties	Current Drawing	Eng. Approved date	Status
SIZE	Sheet Properties	Current Drawing	Sheet size	n/a
SCALE	Sheet Properties	Current Drawing	Initial view scale	n/a
TITLE	Standard iProperties	Current Drawing	Title	Summary
DECRIPTION	Standard iProperties	Primary hoặc Attached Model	Description	Project
DRG NO	Standard iProperties	Current Drawing	Part number	Project
REV	Standard iProperties	Current Drawing	Revision number	n/a
STATUS	Standard iProperties	Current Drawing	Design state	Status

Bảng trường thông tin các giá trị
hỗ trợ cho Title Block

Kiểm tra và lưu lại

• Sau khi hoàn tất cấu hình form, nhấn OK để lưu biểu mẫu. Bạn có thể mở và kiểm tra form trong phần iLogic Panel và thử nhập thông tin vào các trường.
• Sau đó, bạn có thể mở iProperties của bản vẽ và thấy thông tin trong Title Block được cập nhật tự động dựa trên những gì bạn đã nhập trong form.

Quá trình này giúp tự động hóa hoàn toàn việc điền thông tin vào Title Block mà không cần phải nhớ và nhập liệu thủ công. Điều này đặc biệt hữu ích trong các dự án lớn với hàng trăm bản vẽ cần cập nhật liên tục.

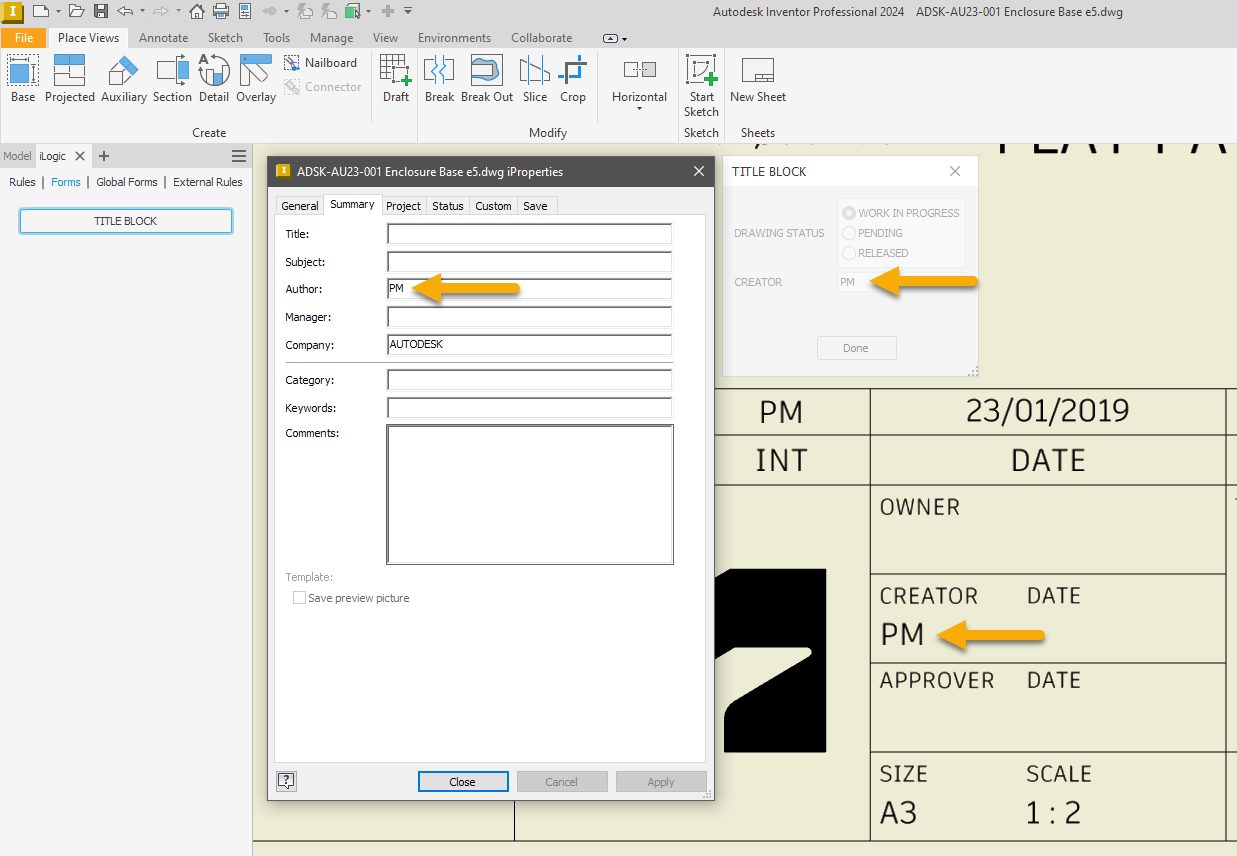

Các giá trị trong Form sẽ được
đồng bộ với iProperties

Kết luận

Việc tự động hóa thông tin Title Block bằng iLogic trong Autodesk Inventor không chỉ giúp giảm thời gian thực hiện các công việc lặp đi lặp lại, mà còn đảm bảo dữ liệu nhất quán và chính xác. Đây là một công cụ mạnh mẽ giúp người dùng dễ dàng tuân thủ tiêu chuẩn CAD mà không cần phụ thuộc vào quá trình nhập liệu thủ công. Việc áp dụng iLogic không chỉ giúp tăng năng suất mà còn giảm thiểu sai sót, từ đó tiết kiệm thời gian làm việc.
