Làm Quen Với Thư Viện Ốc Vít Được Tích Hợp Trên Fusion 360

8 11 / 2023

1123

Mở đầu

Trong thiết kế kỹ thuật, việc tối ưu hóa quy trình làm việc không chỉ giúp tiết kiệm thời gian mà còn nâng cao chất lượng sản phẩm cuối cùng. Autodesk Fusion 360, một công cụ thiết kế hàng đầu, luôn không ngừng nâng cấp để đáp ứng nhu cầu ngày càng cao của người dùng. Một trong những cải tiến đáng chú ý nhất gần đây là việc tích hợp thêm thư viện ốc vít vào môi trường làm việc. Hãy cùng OneCAD Vietnam tìm hiểu sâu hơn về bộ thư viện trong bài viết này nhé!

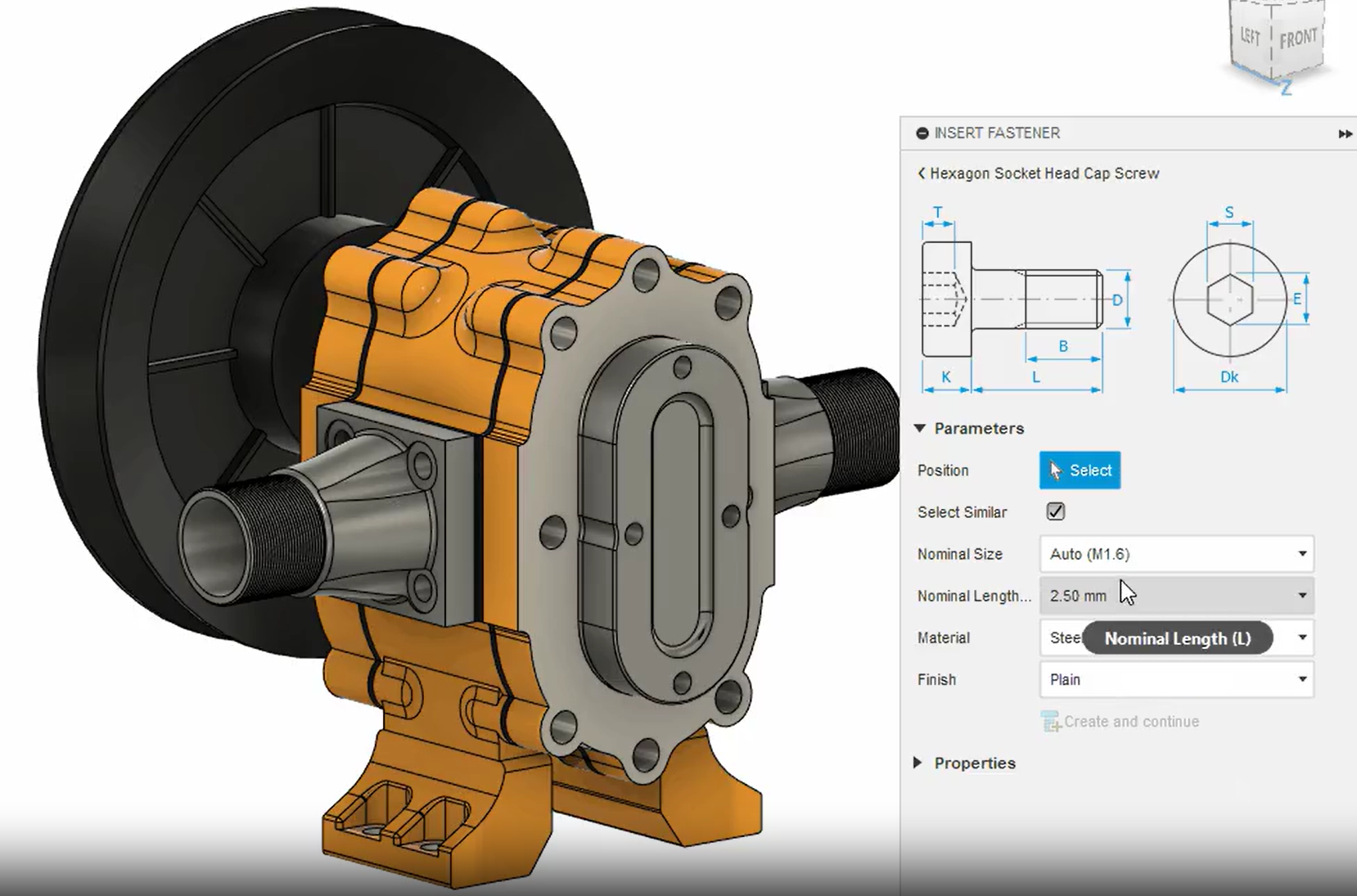

Hình ảnh thư viện ốc, vít được tích hợp trên Fusion 360
Hình ảnh thư viện ốc, vít được tích hợp trên Fusion 360

Giới thiệu về thư viện đai ốc được tích hợp

Fusion 360 đã tích hợp thư viện ốc vít vào giao diện làm việc trong bản cập nhật tháng 10 vừa ra. Khi cập nhật phần mềm lên phiên bản mới nhất thì bạn sẽ thấy thư viện ở danh sách dropdown phần Insert, nâng cấp này giúp người dùng có thể truy cập ngay lập tức vào hàng ngàn loại ốc, bu lông và đai ốc mà không cần phải cài đặt thêm hoặc tìm kiếm từ các nguồn khác như trước đây, gây mất thời gian nhưng đôi khi lại không đúng những loại cần thiết. Ngoài việc đa dạng về mẫu mã thì thư viện này cũng được sắp xếp một cách thông minh, giúp người dùng dễ dàng tìm kiếm và lựa chọn chi tiết phù hợp với tiêu chuẩn ngành.

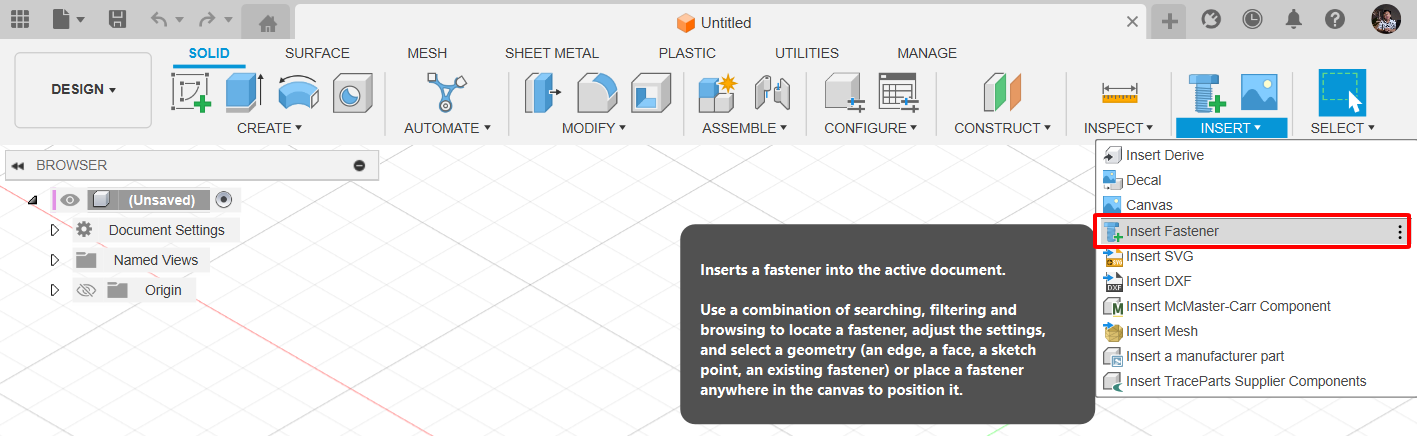

Vào menu Insert để truy cập đến thư viện đai ốc
Vào menu Insert để truy cập đến thư viện đai ốc

Sự tiện lợi khi sử dụng thư viện ốc vít được tích hợp

Tính năng tìm kiếm và lọc nâng cao cho phép người dùng chọn theo kích thước, loại ren, vật liệu theo tiêu chuẩn ngành cụ thể, giúp việc tìm kiếm trở nên nhanh chóng và chính xác. Người dùng cũng có thể xem các chi tiết trong thư viện trước khi chèn chúng vào mô hình, giúp đưa ra quyết định chính xác về loại chi tiết cần sử dụng.

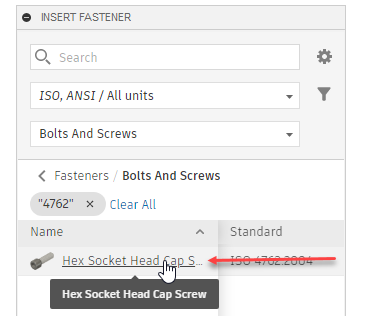

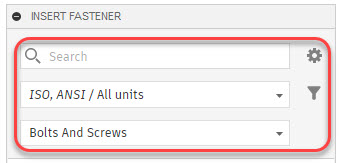

Bộ lọc thông minh giúp dễ dàng tìm ra chi tiết cần thiết
Bộ lọc thông minh giúp dễ dàng tìm ra chi tiết cần thiết
Bộ lọc thông minh giúp dễ dàng tìm ra chi tiết cần thiết

Khi bạn đã chọn được chi tiết phù hợp, việc chèn chúng vào mô hình là thao tác tự động. Fusion 360 cho phép người dùng chọn nhiều lỗ cùng một lúc để đặt ốc vít, giúp quá trình lắp ráp diễn ra nhanh chóng và chính xác. Công cụ cũng tự động điều chỉnh kích thước và loại của ốc vít để phù hợp với kích thước lỗ, giảm thiểu rủi ro sai sót và tăng cường độ chính xác trong thiết kế.

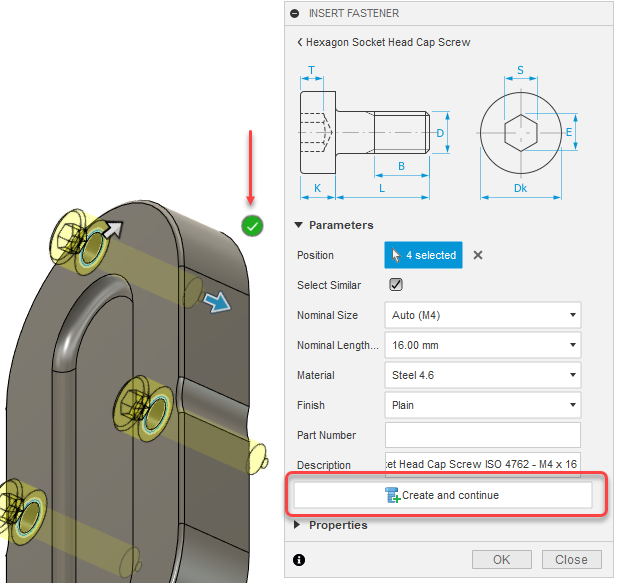

Các lỗ có cùng kích thước sẽ được tự động đặt đai ốc vào
Các lỗ có cùng kích thước sẽ được tự động đặt đai ốc vào

Khi có thay đổi trong thiết kế với việc được nhóm lại các các chi tiết được thêm vào cùng lúc vào cùng lại trong Design History, người dùng có thể dễ dàng thực hiện chỉnh sửa trên nhiều ốc vít cùng một lúc. Điều này không chỉ tiết kiệm thời gian mà còn đảm bảo tính nhất quán trong toàn bộ thiết kế.

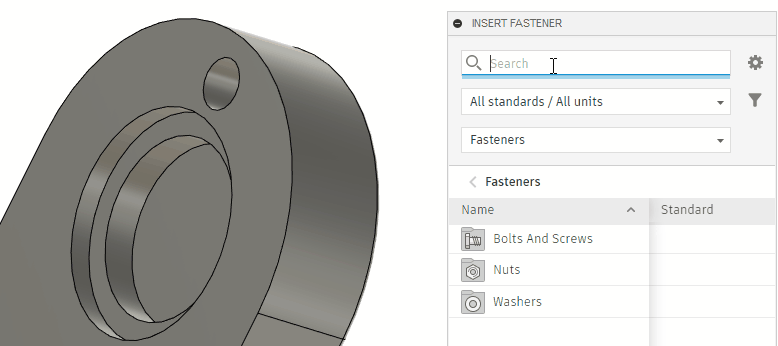

Cách thêm đai ốc vào các lỗ trên Fusion 360
Cách thêm đai ốc vào các lỗ trên Fusion 360

Thêm vào đó, bạn được phép quản lý hiển thị của các ốc vít trong mô hình, có thể chọn bật hoặc tắt chúng tùy ý để tập trung vào các phần quan trọng khác của thiết kế. Điều này giúp tối ưu hóa quá trình xem và chỉnh sửa mô hình, đặc biệt khi làm việc với các mô hình phức tạp có nhiều chi tiết.

Với các đai ốc được chèn vào từ thư viện, bạn có thể dễ dàng thêm các vòng đệm cho chúng và nó sẽ cập nhật vị trí theo sự thay đổi của mô hình. Việc này giúp đảm bảo rằng mọi chi tiết đều được đặt đúng chỗ và sẽ điều chỉnh theo bất kỳ thay đổi nào trong thiết kế.

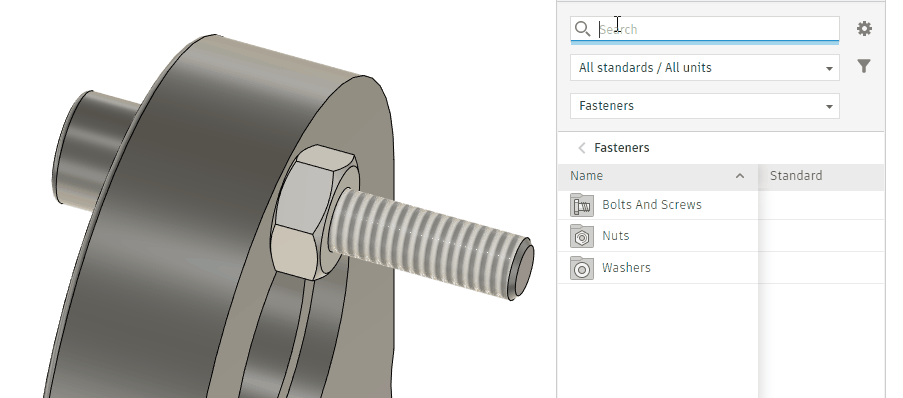

Thêm vòng đệm vào các chi tiết đai ốc trên Fusion 360
Thêm vòng đệm vào các chi tiết đai ốc trên Fusion 360

Kết luận

Thư viện đai ốc mới của Autodesk Fusion 360 là một bước tiến lớn trong việc hỗ trợ người dùng tối ưu hóa quy trình thiết kế và lắp ráp. Với sự tiện lợi và hiệu quả mà nó mang lại, người dùng giờ đây có thể dành nhiều thời gian hơn cho việc sáng tạo và đổi mới, thay vì mất thời gian cho các việc tìm kiếm và lắp ráp thủ công như trước đây. Autodesk tiếp tục khẳng định cam kết của mình trong việc cung cấp những giải pháp tốt nhất cho người dùng và thư viện ốc vít mới chính là minh chứng cho điều đó.

Đạt Phi
Nguồn: Autodesk
