Lịch sử và ứng dụng của PowerMill Modelling

PowerMill Modelling lần đầu được giới thiệu đến người dùng vào giữa năm 2006 như một module tích hợp bên trong PowerMill để chỉnh sửa các lỗi phổ biến của dữ liệu 3D đang gia công mà không cần một phần mềm CAD nào khác. Việc phát triển này xuất phát từ việc những người lập trình CAM cần một bộ công cụ để chỉnh sửa các lỗi phổ biến trong gia công như rách mặt, cần vá các lỗ để đường dao chạy mượt hơn.

Về cơ bản PowerMill Modelling tập trung vào việc sửa chữa dữ liệu 3D để phục vụ cho việc lập trình gia công nên số lượng lệnh cũng được lược bớt rất nhiều và tập trung vào hai đối tượng là Surface và Pattern.

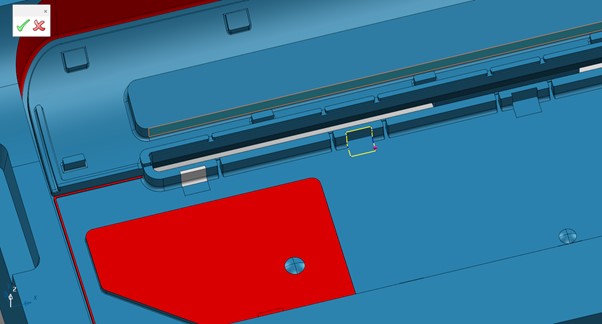

Trong PowerMill Modelling, các lệnh Solid không thể sử dụng

PowerMill Modelling cung cấp hai lợi ích chính. Thứ nhất, vì module này tập trung vào sửa chữa dữ liệu hơn là thiết kế sản phẩm, nên có ít lệnh hơn mà người dùng cần phải làm quen trước khi bắt đầu sử dụng. Điều này có nghĩa là thời gian cần thiết để đào tạo ngắn hơn và người dùng bình thường có thể tìm thấy các tùy chọn mà họ cần nhanh chóng hơn.

Chỉnh sửa và thêm surface để có đường dao tối ưu hơn

Thứ hai, có thể sửa chữa mô hình song song với lập trình trên PowerMill có nghĩa là bất kỳ sự cố nào cũng có thể được khắc phục bởi người lập trình CAM mà không cần chờ dữ liệu chỉnh sửa từ đội thiết kế. Điều này hạn chế sự chậm trễ chắc chắn sẽ xảy ra nếu dữ liệu phải được gửi lại cho nhân viên thiết kế trong văn phòng CAD, cũng như giảm thiểu sự gián đoạn cho công việc thiết kế của họ.

Ngoài ra, module này còn có thể được dùng để tạo nhưng boundary trong mô hình để giới hạn các đường dao dễ dàng trong các khu vực cụ thể của chi tiết. Ví dụ, một chi tiết khuôn có thể được chia ra 2 nhóm là bề mặt khuôn và bề mặt phân chia để có thể để lại một lượng dư vật liệu khác nhau trên 2 nhóm bề mặt này.

Một số công cụ tạo surface cũng được bao gồm vào nhóm lệnh PowerMill Modelling để có thể được sử dụng để tạo ra các hình dạng bổ sung cần thiết cho gia công, ví dụ, để tạo các bề mặt mở rộng để quản lý chuyển động của dao khi vào và ra khỏi khu vực đang được gia công và tạo ra các bề mặt tham chiếu (nhất là lệnh Projection Surface Finishing hay lệnh Swarf) cho lập trình năm trục.

Nhật Minh
