Machining Extension - mở rộng khả năng lập trình gia công trên Fusion 360

Giới thiệu

Machining Extension là một tiện ích giúp mở rộng khả năng lập trình gia công 3 đến 5 trục trên máy CNC của phần mềm Autodesk Fusion 360. Tiện ích này không chỉ giúp người dùng tối ưu hóa quá trình làm việc, mà còn cung cấp công cụ mô phỏng chính xác, cho phép kiểm tra và kiểm soát quá trình gia công trước khi thực hiện trên máy CNC. Hãy cùng OneCAD Vietnam khám phá xem tiện ích mở rộng này sẽ hỗ trợ người dùng như thế nào trong quá trình làm việc với Fusion 360 nhé!

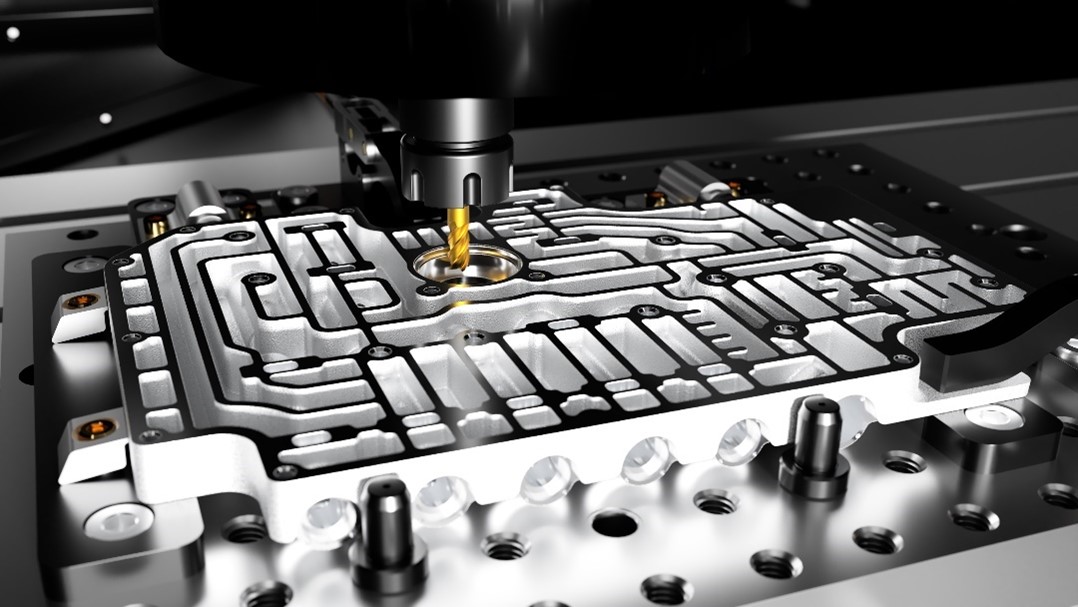

Hình ảnh về sản phẩm gia công trên máy CNC

Machining Extension là gì?

Machining Extension là một tiện ích được thiết kế đặc biệt giúp mở rộng các tính năng lập trình gia công của Fusion 360 nhằm hỗ trợ người dùng thực hiện công việc lập trình gia công trên máy CNC một các dễ dàng. Nó cung cấp nhiều công cụ và tính năng đa dạng để người dùng có thể tạo ra đường chạy dao, mô phỏng và tối ưu hóa quy trình gia công.

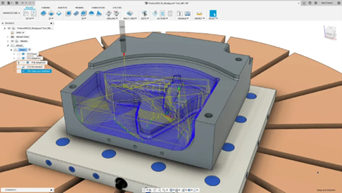

Hình ảnh mô tả lập trình gia công trên Fusion 360

Lợi ích

Sau đây là vài lợi ích nổi bật và đáng chú ý của Machining Extension:

• Tích hợp: Machining Extension được tích hợp trực tiếp vào môi trường Fusion 360, giúp nâng cấp thêm khả năng lập trình gia công máy CNC cho phần mềm mà không cần cài đặt thêm ứng dụng khác

• Đa dạng: Machining Extension hỗ trợ nhiều phương pháp gia công và nhiều loại máy CNC khác nhau. Người dùng được cung cấp khả năng gia công từ 2D đến 5 trục, đáp ứng mọi yêu cầu từ đơn giản đến phức tạp

• Tự động: Tiện ích này cung cấp các tính năng tự động như phát hiện va chạm, nhận diện lỗ khoan và kiểm tra bề mặt. Điều này giúp tăng năng suất và đảm bảo chất lượng sản phẩm, cũng như giảm thiểu được những sai sót khi lập trình gia công

• Công nghệ tiên tiến: Machining Extension được Autodesk trang bị rất nhiều những công nghệ tiên tiến mà chỉ có các phần mềm lập trình giao công cao cấp như PowerMill mới có như là:

  • Adaptive Clearing: Tự động tối ưu dụng cụ cắt và đường dao để quá trình loại bỏ vật liệu diễn ra một cách nhanh chóng và hiệu quả

  • Rest Machining: Tự động phát hiện các vùng chưa gia công và chỉ gia công những vùng đó để tiết kiệm thời gian

  • Collision Avoidance: Phát hiện va chạm và tự động điều chỉnh đường dao

Tính năng

Vừa rồi là 4 lợi ích đã mô tả khá là khái quát về Machining Extension. Để giúp các bạn có thể hiểu rõ hơn thì chúng ta hãy cùng phân tích những nhóm tính năng nổi bật mà tiện ích mở rộng này có thể mang lại.

a) Milling

• Steep & Shallow strategy

Machining Extension thì Autodesk đã cung cấp khả năng lập trình đường chạy dao dạng Steep&Shallow cho cả máy CNC 3 trục và 5 trục, đây một chiến lược chạy dao thông minh dùng để gia công các bề mặt có độ dốc lớn. Thay vì gia công toàn bộ bề mặt, công cụ này sẽ tập trung cắt sâu vào các vùng dốc và cắt mỏng ở các vùng phẳng.

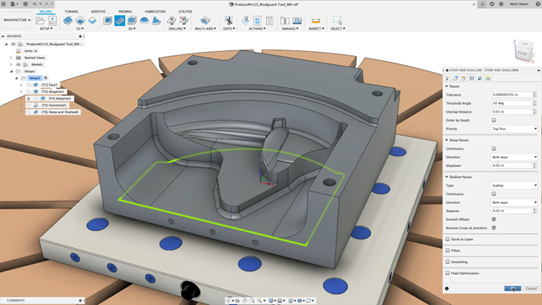

Hình ảnh mô tả tính năng Steep & Shallow

• 4-axis rotary strategy

Công cụ này hỗ trợ người dùng lập trình các đường chạy dao dạng 4-axis rotary, một chiến lược chạy dao kết hợp khả năng di chuyển theo ba trục X, Y và Z, cùng với khả năng xoay quanh trục A trên các máy CNC 4 trục. Phương pháp này cung cấp sự linh hoạt trong việc gia công các bề mặt cong, rãnh xoắn, các chi tiết có đường kính khác nhau, hoặc các chi tiết có hình dạng phức tạp mà không thể gia công được bằng phương pháp 3 trục truyền thống.

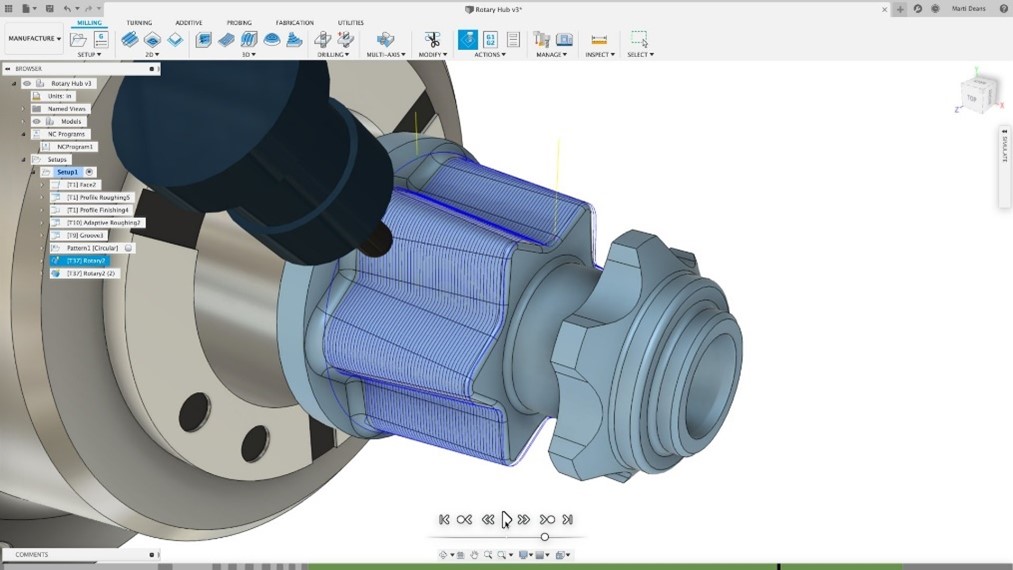

Hình ảnh mô tả tính năng 4-axis rotary strategy

• Collision avoidance

Tính năng trên sẽ giúp ngăn chặn va chạm giữa công cụ cắt và bề mặt chi tiết. Nó sử dụng thuật toán và mô phỏng 3D để dự đoán và điều chỉnh quỹ đạo gia công, đảm bảo rằng công cụ di chuyển một cách an toàn và hiệu quả. Điều này sẽ giúp người kỹ sư có thể tránh được những nguy cơ tìm ẩn trong quá trình gia công, giảm được những rủi ro khi sản xuất.

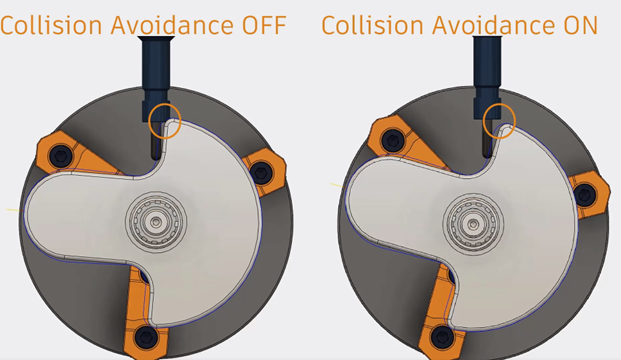

Hình ảnh mô tả tính năng Collision avoidance

b) Drilling

• Hole Recognition

Trong quá trình tạo đường dao, phần mềm sẽ tự động phát hiện các đặc điểm của lỗ khoan trên bề mặt chi tiết và tạo đường chạy dao tương ứng. Tính năng này giúp tăng độ chính xác và tiết kiệm thơ trong quá trình gia công lỗ khoan.

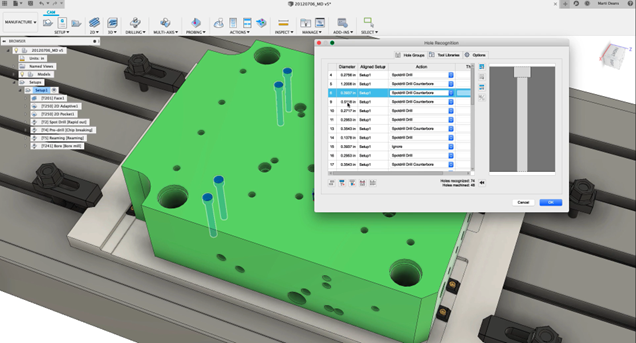

Hình ảnh mô tả tính năng Hole Recognition

c) Toolpath Editing

• Trimming

Công cụ này cho phép người dùng cắt giảm đường chạy dao theo một khoảng xác định. Người dùng có thể đặt điểm bắt đầu và điểm kết thúc để loại bỏ những phần không cần gia công

• Keep Both/Change Tools

Tính năng này giúp tận dụng tối đa đường chạy dao cho các dụng cụ cắt phù hợp với từng giai đoạn gia công.

• Delete Passes

Delete Passes cho phép người dùng xóa các đường chạy dao không mong muốn trong quá trình gia công. Người dùng có thể xóa mà không ảnh hưởng đến phần gia công chính.

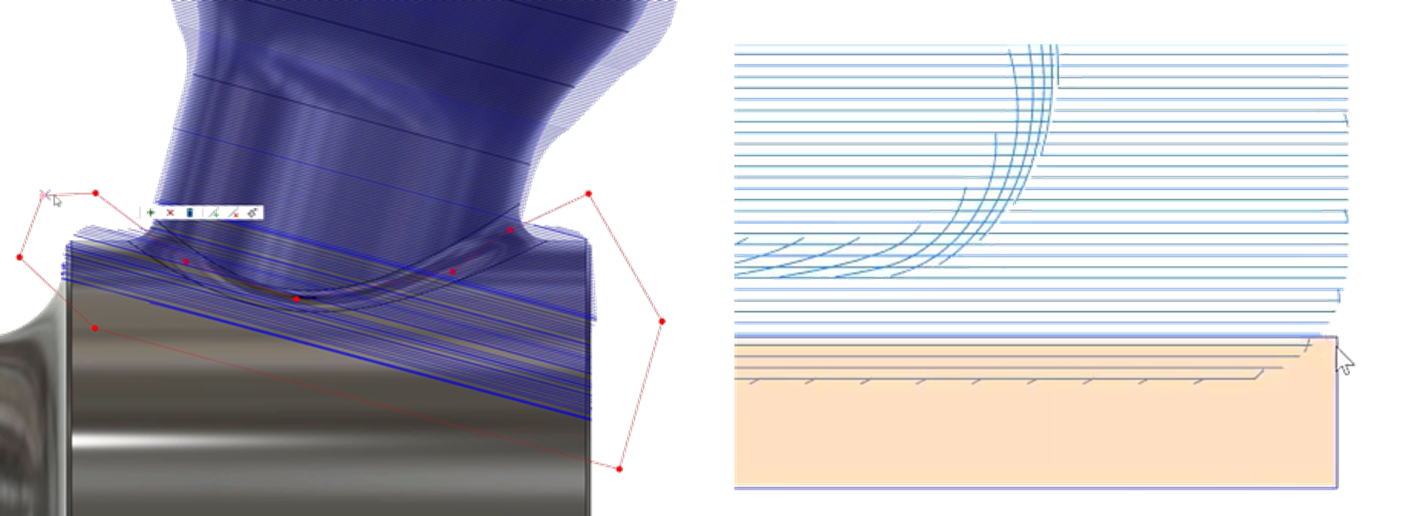

Hình ảnh mô tả khả năng chỉnh sửa đường chạy dao trên Fusion 360

d) Inspection

• Probe Geometry:

Tính năng này cho phép người dùng đo và xác định các điểm, đường cong, bề mặt hoặc tọa độ của chi tiết trực tiếp trên máy CNC. Thông qua việc giao tiếp với máy đo, Probe Geometry đảm bảo tính chính xác trong công tác định vị và đo lường các chi tiết.

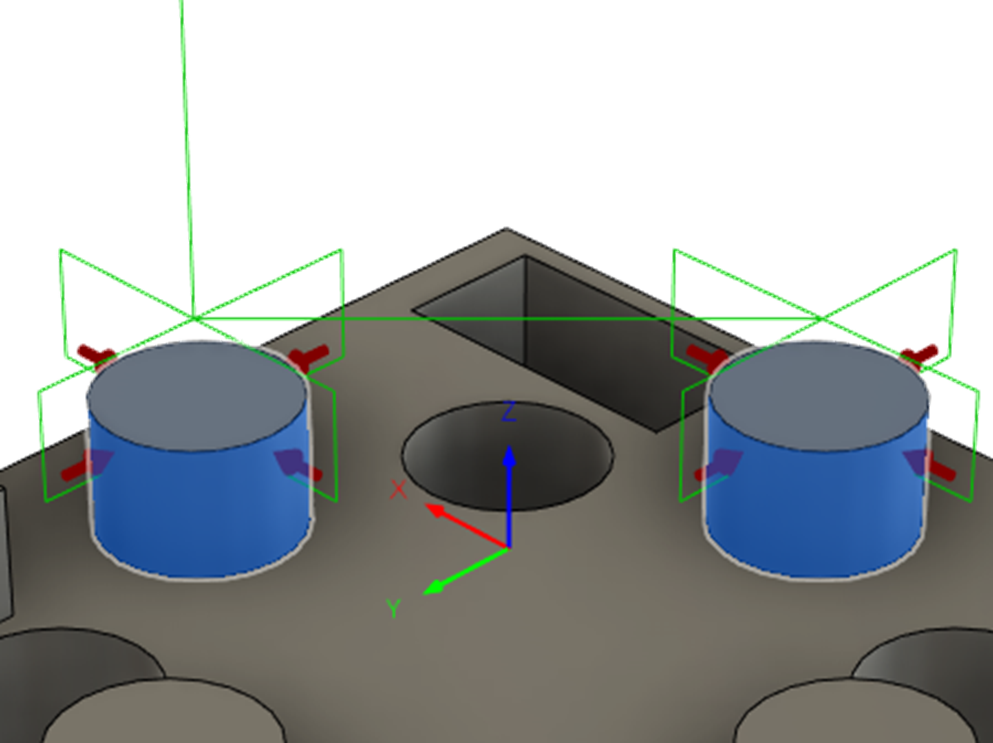

Hình ảnh mô tả tính năng Probe Geometry

• Surface Inspection:

Sau quá trình gia công, người dùng có thể sử dụng tính năng Surface Inspection để kiểm tra lỗi bề mặt như vết trầy xước, giúp đảm bảo chất lượng sản phẩm và đáp ứng các yêu cầu chính xác của khách hàng.

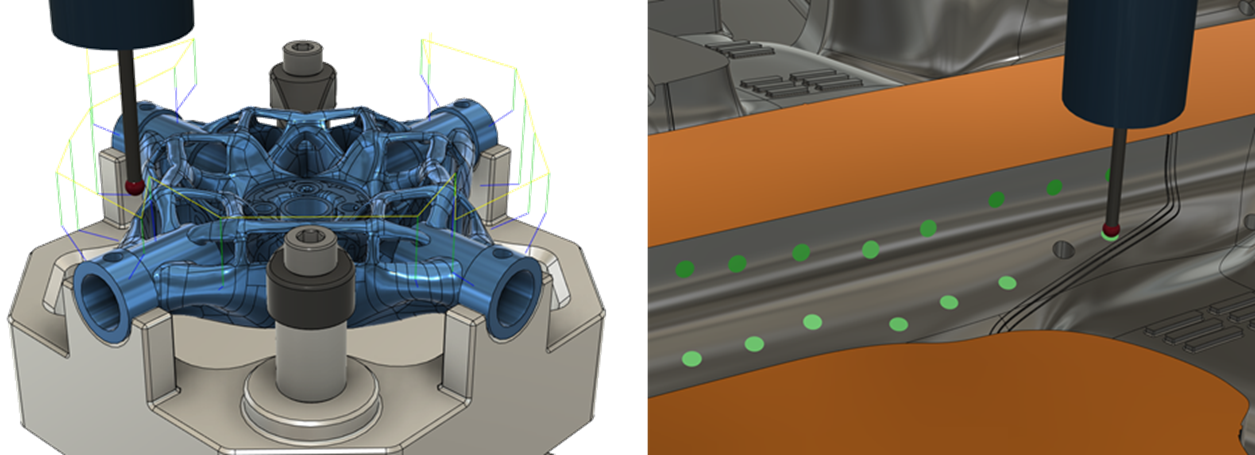

Hình ảnh mô tả tính năng Surface Inspection

• Part Alignment:

Part Alignment cho phép định vị và căn chỉnh chi tiết được gia công trên máy CNC. Người dùng có thể sử dụng các công cụ và chức năng trong Part Alignment để xác định vị trí và góc xoay chính xác của chi tiết trong quá trình gia công.

5. Kết luận

Machining Extension là một tiện ích mở rộng, cung cấp thêm khả năng lập trình gia công cho máy CNC 3 - 5 trục trên phần mềm Fusion 360. Được thiết kế để hỗ trợ người dùng một cách toàn diện, Machining Extension không chỉ bổ sung các công cụ mô phỏng tiên tiến mà còn cung cấp thư viện dụng cụ linh hoạt, hỗ trợ thêm và tùy chỉnh dụng cụ cắt cũng như thiết bị gia công. Với những tiện ích đáng kể mà nó mang lại, Machining Extension đã khẳng định vị trí quan trọng của mình trong lĩnh vực gia công CNC, góp phần quan trọng vào việc nâng cao chất lượng và hiệu suất sản xuất.
