Phân tích dung sai trong quy trình thiết kế và sản xuất hiện đại

Giới thiệu

Trong phát triển sản phẩm cơ khí, đảm bảo chính xác trong thiết kế và tối ưu chi phí sản xuất là yếu tố quan trọng. Phân tích dung sai giúp xác định liệu các bộ phận có lắp ráp chính xác và hoạt động ổn định không. Tuy nhiên, phương pháp truyền thống thường mất thời gian và dễ sai sót, gây chậm trễ và tăng chi phí. Autodesk Inventor Tolerance Analysis tích hợp trực tiếp phân tích dung sai vào quy trình thiết kế, giúp tiết kiệm thời gian, tối ưu chi phí và giảm thiểu sai sót.


Tìm hiểu về phân tích dung sai trong quy trình thiết kế và sản xuất hiện đại

Tại sao phân tích dung sai lại quan trọng?

Phân tích dung sai giúp kỹ sư kiểm tra ảnh hưởng của sự khác biệt nhỏ trong kích thước các chi tiết đến khả năng lắp ráp và hoạt động của chúng khi lắp ráp. Quá trình này chủ yếu dựa vào các tiêu chuẩn về Kích thước và Dung sai Hình học (GD&T), giúp hiểu rõ cách thức mà các sai lệch tích lũy trong thiết kế và có thể ảnh hưởng đến quá trình sản xuất. Nếu phân tích và lựa chọn dung sai chính xác, phù hợp với điều kiện làm việc của chi tiết, có thể giảm chi phí sản xuất.

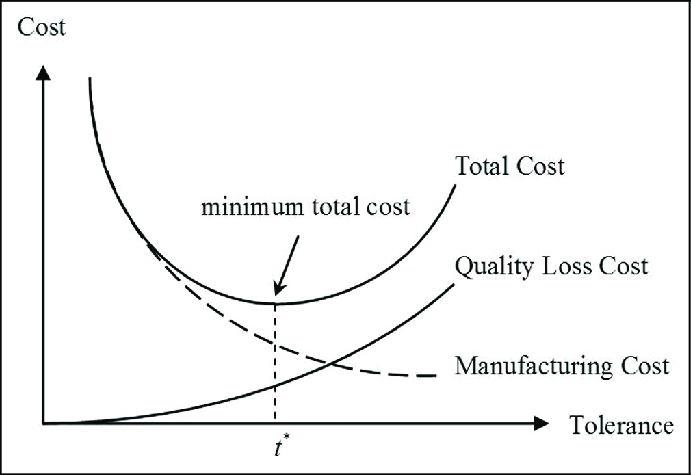

Biểu đồ thể hiển sự tương quan giữa chi phí sản xuất và dung sai

Phương pháp truyền thống

Trước đây, kỹ sư thường sử dụng bảng tính và tính toán thủ công cho phân tích dung sai, nhưng với các bộ phận phức tạp, phương pháp này không còn hiệu quả. Dung sai quá chặt chẽ làm tăng chi phí gia công, trong khi dung sai lỏng có thể gây sai lệch và phải làm lại. Sự phát triển của mô hình hóa dựa trên mô hình 3D và công cụ phân tích dung sai trong Autodesk Inventor giúp phát hiện sớm vấn đề và tối ưu hóa thiết kế ngay từ đầu.

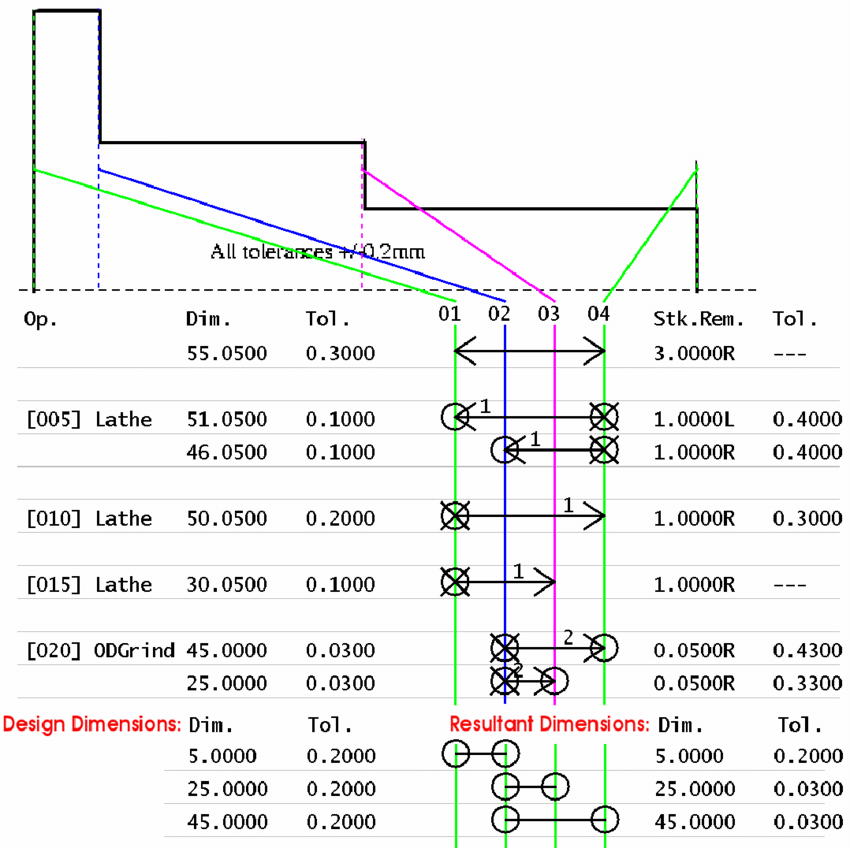

Hình ảnh minh hoạ phân tích dung sai truyền thống

Inventor Tolerance Analysis

Autodesk Inventor tích hợp công cụ Phân tích Dung sai trong Product Design & Manufacturing Collection (PDMC), giúp người dùng dễ dàng kiểm tra dung sai mà không cần phải chuyển đổi dữ liệu sang phần mềm khác.

Dưới đây là các lợi ích chính của công cụ Autodesk Inventor Tolerance Analysis:

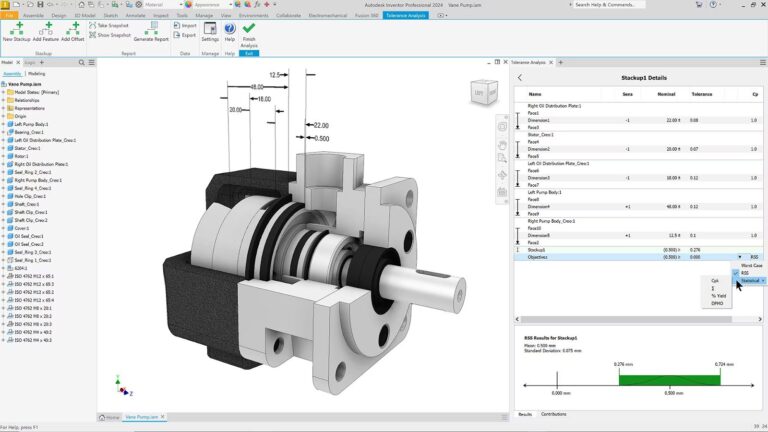

• Tích hợp trực tiếp trong CAD: Phân tích dung sai được thực hiện ngay trong phần mềm Inventor mà không cần chuyển đổi dữ liệu sang phần mềm khác, giúp tiết kiệm thời gian và giảm thiểu sai sót.

• Tối ưu hóa dung sai: Người dùng có thể thử nghiệm các phương pháp dung sai khác nhau, giúp tối ưu hóa thiết kế và giảm chi phí gia công.
• Hỗ trợ phương pháp thống kê: Công cụ hỗ trợ các phương pháp phân tích thống kê như kiểm tra trường hợp tồi tệ nhất (worst-case) và mô phỏng Monte Carlo, giúp đánh giá sự đánh đổi giữa thiết kế và khả năng sản xuất.

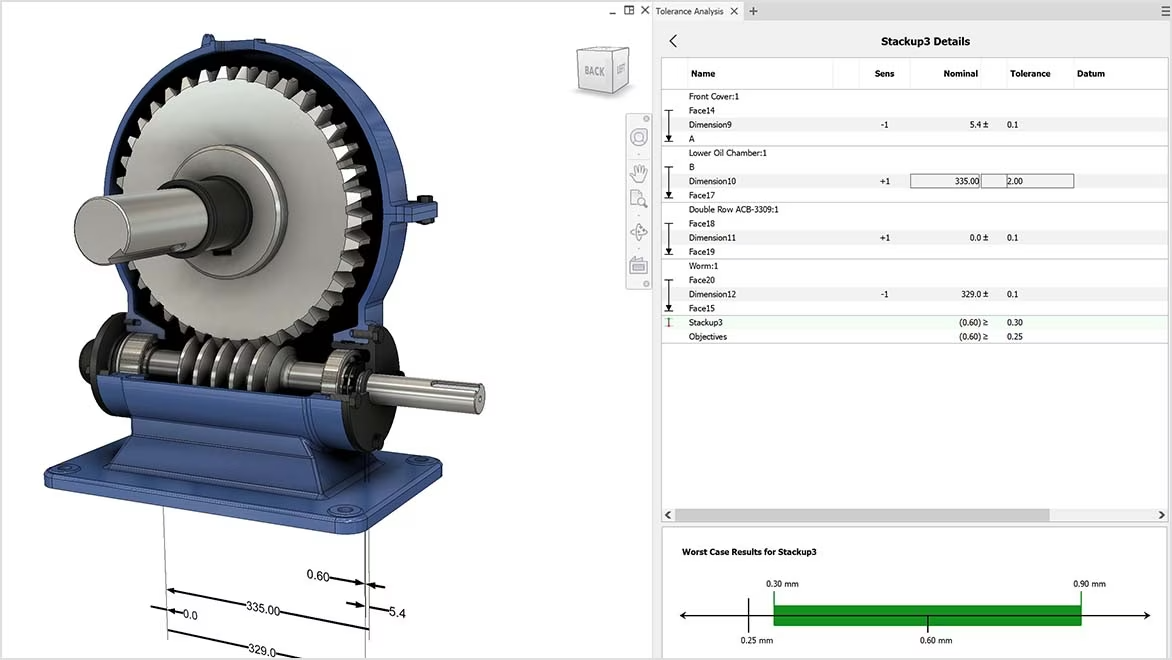

• Tích hợp MBD (Model-Based Definition): Cho phép chỉnh sửa giá trị dung sai trực tiếp trong giao diện phân tích, giúp tối ưu hóa thiết kế nhanh chóng mà không cần chuyển đổi giữa các phần mềm khác nhau.



Kết luận

Như vậy, phân tích dung sai là một phần không thể thiếu trong quy trình phát triển sản phẩm cơ khí hiện đại. Với sự trợ giúp của công cụ như Autodesk Inventor Tolerance Analysis, các kỹ sư có thể xác định và kiểm soát dung sai từ đầu, tránh được những vấn đề có thể phát sinh trong quá trình sản xuất và tối ưu hóa chi phí. Việc tích hợp phân tích dung sai trực tiếp vào quy trình CAD giúp các kỹ sư đưa ra quyết định thiết kế thông minh hơn và đảm bảo rằng sản phẩm sẽ đáp ứng được các tiêu chuẩn chất lượng cao mà không phá vỡ ngân sách.
