Phân tích uốn cong trên Autodesk Inventor Nastran

Giới thiệu

Uốn cong (buckling) là một trong những hiện tượng hư hỏng đột ngột và nguy hiểm nhất trong thiết kế Cơ khí. Khác với các dạng hư hỏng như mỏi hay biến dạng dẻo, uốn cong có thể xảy ra mà không có dấu hiệu cảnh báo rõ ràng, ngay khi tải trọng nén vượt quá khả năng chịu đựng của kết cấu. Vì vậy, việc nắm rõ cơ chế và ứng dụng phân tích uốn cong là vô cùng quan trọng nhằm tối ưu hóa thiết kế và đảm bảo an toàn.

Nhằm đáp ứng nhu cầu này, Autodesk đã phát triển công cụ Inventor Nastran, được tích hợp trực tiếp vào phần mềm Inventor Professional và có sẵn trong bộ Product Design and Manufacturing Collection (PDMC). Trong bài viết này, OneCAD Vietnam sẽ cùng bạn tìm hiểu cách Inventor Nastran hỗ trợ phân tích uốn cong một cách hiệu quả.

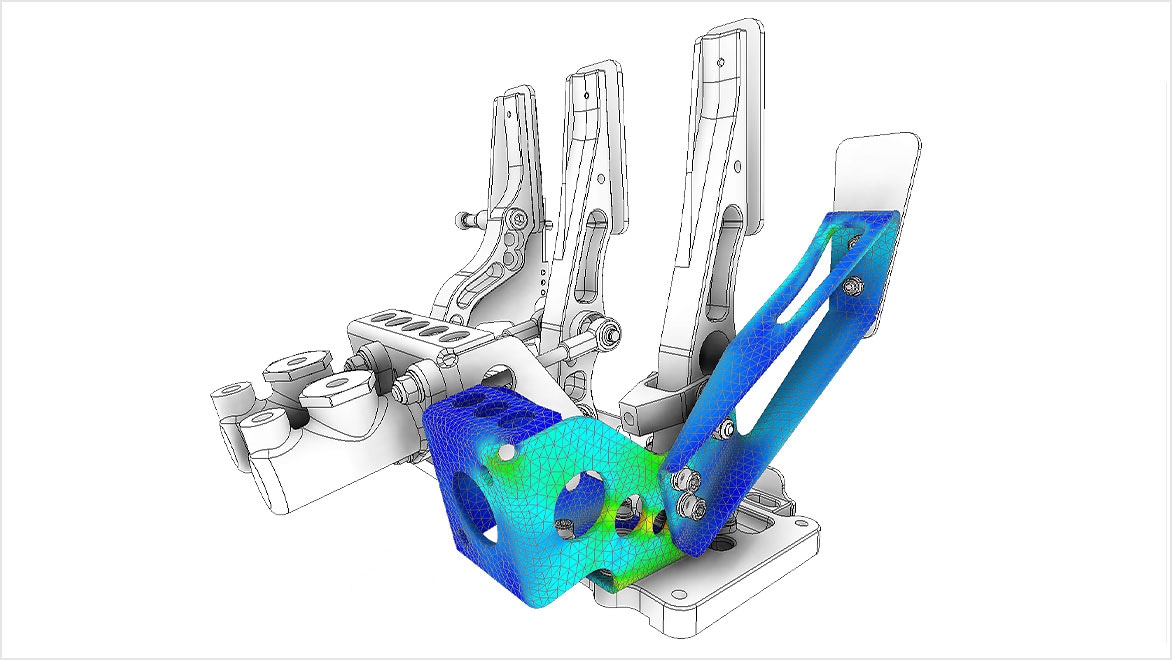

Tìm hiểu về mô phỏng uốn cong trên Inventor Nastran

Tổng quan về phân tích uốn cong

Phân tích uốn cong là phương pháp xác định điểm mà một cấu kiện - như cột, tấm hoặc bộ phận có vỏ mỏng – bắt đầu mất ổn định khi chịu tải trọng nén. Hiện tượng này không phải là hỏng do vật liệu mất bền, mà là vấn đề về ổn định kết cấu.

Có 2 dạng phân tích uốn cong chính:

• Phân tích uốn cong tuyến tính (Linear Buckling): Dùng để ước lượng tải trọng ban đầu gây ra mất ổn định. Phân tích tuyến tính giả định vật liệu đàn hồi hoàn toàn và mô hình có biến dạng nhỏ. Kết quả thường thể hiện thông qua hệ số tải trọng (buckling load factor), giúp kỹ sư nhanh chóng đánh giá ngưỡng tải trọng tới hạn.

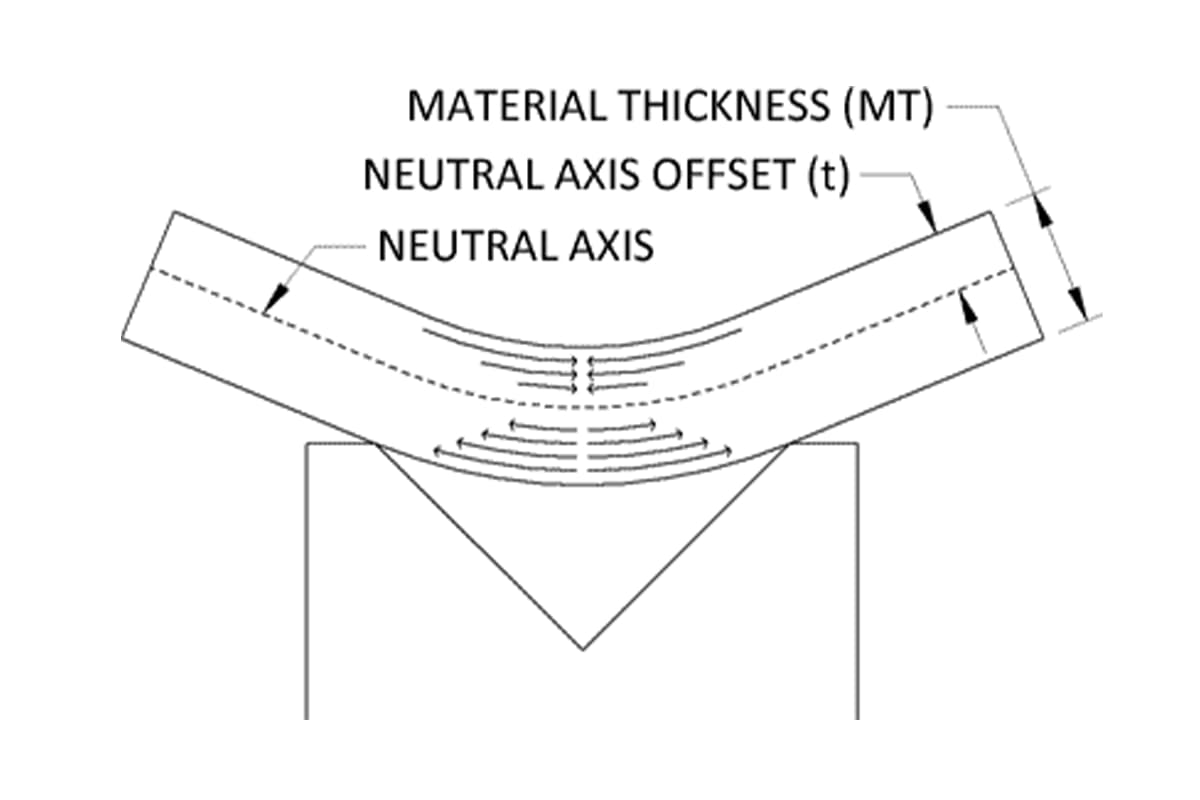

Hình ảnh mô tả mô phỏng tuyến tính

• Phân tích uốn cong phi tuyến tính (Nonlinear Buckling): Dành cho các kết cấu phức tạp, sai lệch hình học hoặc tính phi tuyến của vật liệu. Khác với uyến tính, phân tích phi tuyến mô phỏng hành vi thực tế hơn của kết cấu khi tải trọng tăng dần đến điểm mất ổn định. Loại phân tích này cho phép dự báo hành vi sau uốn cong, điều mà phân tích tuyến tính không thể thực hiện.


Hình ảnh mô tả mô phỏng phi tuyến tính

Giải pháp của Autodesk

Autodesk cung cấp công cụ mạnh mẽ trong phần mềm Autodesk Nastran, cho phép thực hiện cả phân tích tuyến tính và phi tuyến tính ngay trong môi trường làm việc của Autodesk Inventor, mà không cần chuyển đổi mô hình sang phần mềm khác.

• Phân tích uốn cong tuyến tính trong Inventor Nastran: Phần mềm giúp tính toán các giá trị dùng để xác định tải trọng uốn cong giới hạn cho mô hình. Nhờ tích hợp trực tiếp vào Autodesk Inventor, người dùng có thể gán vật liệu, ràng buộc, tải trọng và chạy mô phỏng ngay trên mô hình thiết kế gốc, giảm thời gian chuẩn bị dữ liệu.

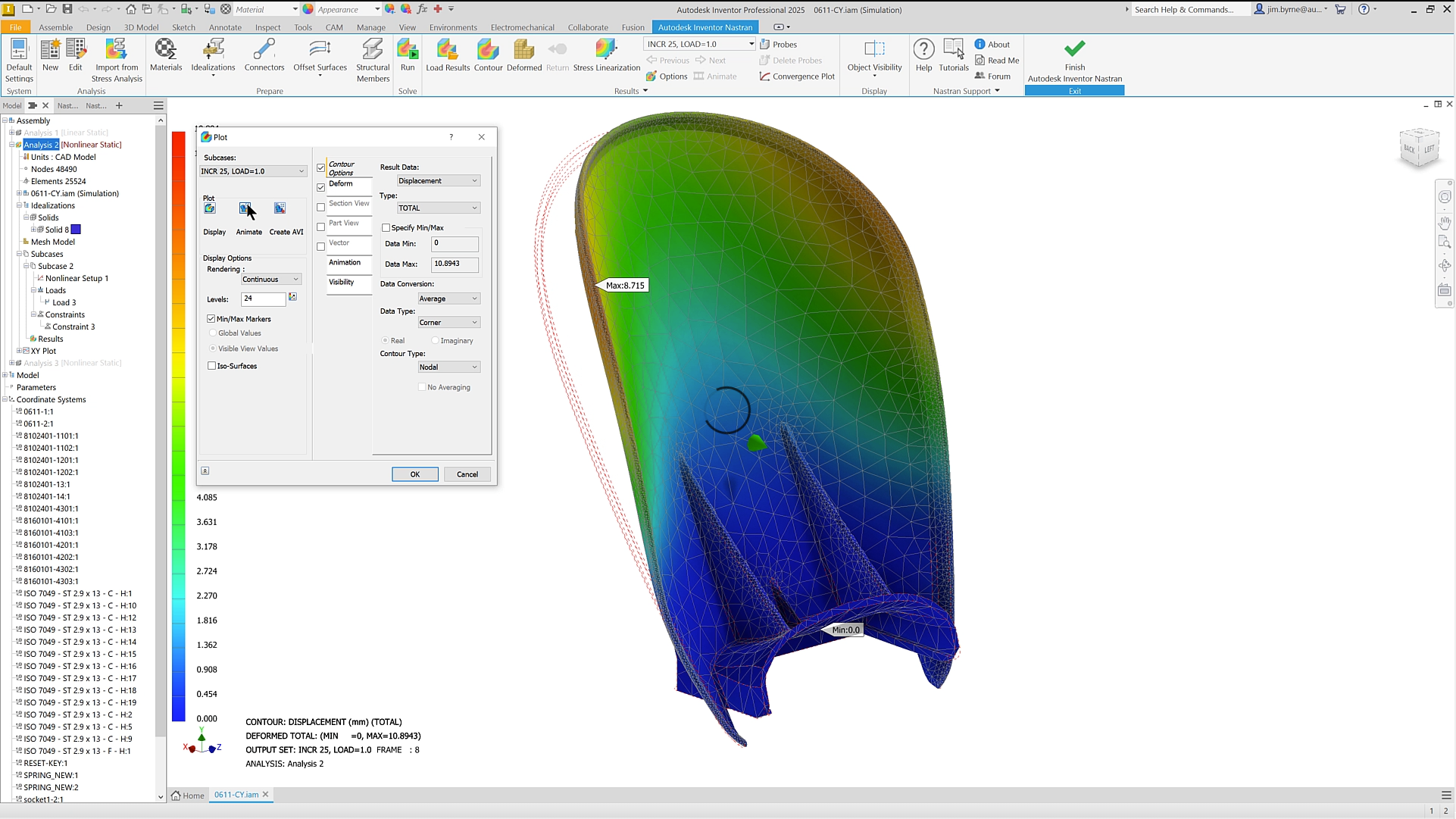

Hình ảnh minh hoạ mô phỏng đối tượng trên Inventor Nastran

• Phân tích uốn cong phi tuyến tính trong Inventor Nastran: Quy trình phi tuyến bao gồm hai bước

1. Phân tích tĩnh để xác định ứng suất và độ cứng của mô hình khi chịu tải.
2. Mô phỏng với ma trận độ cứng thay đổi để xác định thời điểm tần số riêng gần bằng không, đó là lúc chi tiết bắt đầu uốn cong.

Phương pháp này cho kết quả sát với thực tế, đặc biệt hữu ích với kết cấu mỏng, chi tiết có khe hở hoặc tải trọng lệch tâm.

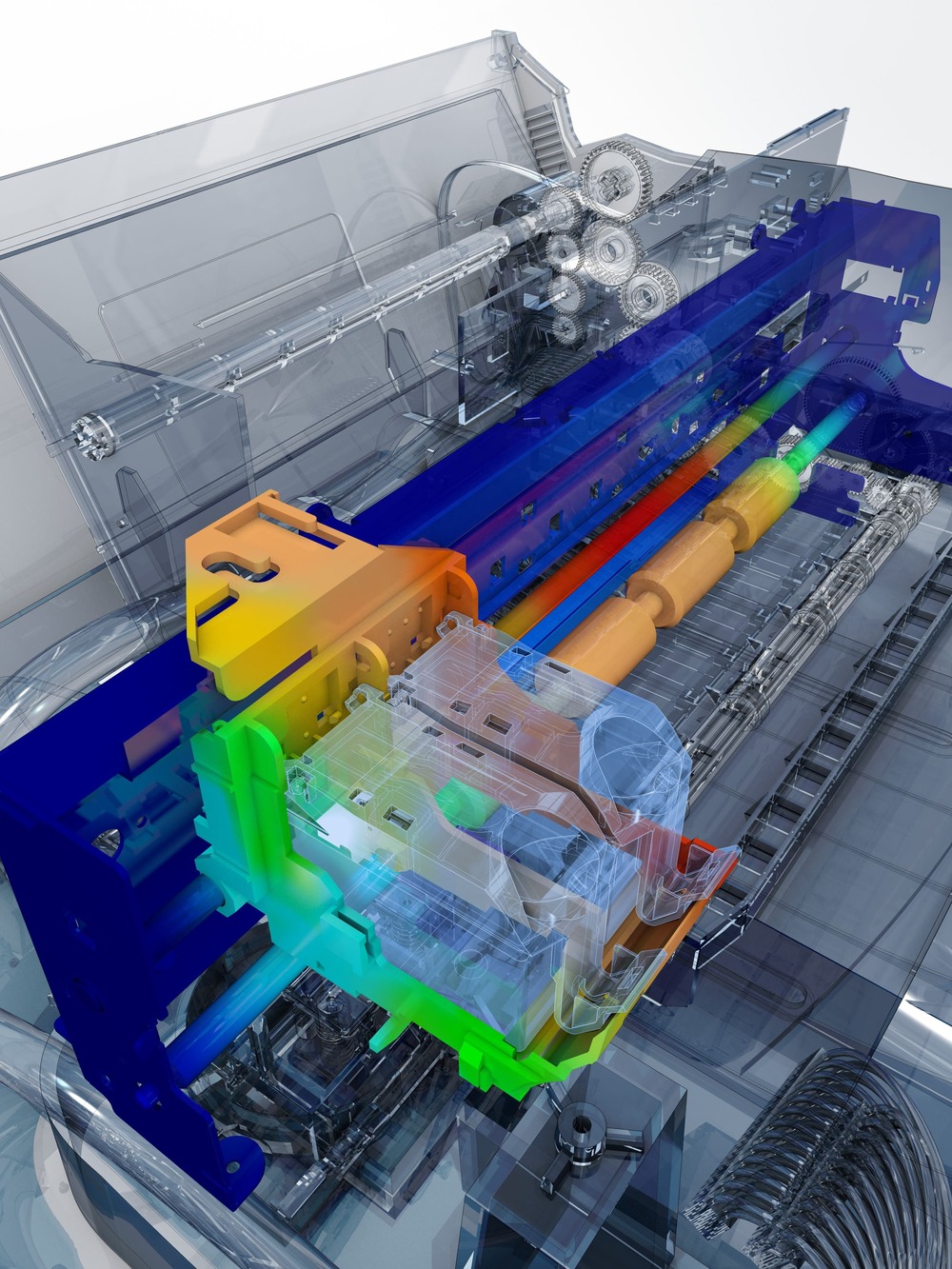

Hình ảnh minh hoạ tính năng Structural Buckling trên Inventor Nastran

• Khả năng mở rộng

Autodesk Nastran là phần mềm mô phỏng sử dụng phương thức phân tích phần tử hữu hạn (FEA), không chỉ hỗ trợ phân tích uốn cong mà còn có thể mô phỏng nhiều loại bài toán khác như mô phỏng nhiệt, phân tích tần số và các dạng khác. Các tính năng này giúp người dùng có cái nhìn tổng quan về thiết kế khi làm việc trong điều kiện thực tế, từ đó tối ưu hóa thiết kế và chọn phương án phù hợp nhất.

Kết luận

Autodesk Inventor Nastran mang đến giải pháp phân tích uốn cong trực tiếp ngay trong quy trình thiết kế, giúp phát hiện sớm các rủi ro mất ổn định và tối ưu hóa kết cấu.
