Quy trình làm việc giữa Inventor và AutoCAD Electrical trong thiết kế tủ điện

6 3 / 2024

1289

Giới thiệu

AutoCADInventor là hai công cụ mạnh mẽ, hỗ trợ đắc lực cho người dùng trong nhiều trong lĩnh vực kỹ thuật như cơ khí, điện hoặc kiến trúc. Nhận thức được sự đa dạng trong nhu cầu của người dùng, Autodesk đã cung cấp bộ sản phẩm Product Design and Manufacturing Collection (PDMC) - một giải pháp toàn diện cho quá trình thiết kế sản phẩm. Trong bài viết này, chúng ta sẽ khám phá quy trình làm việc có sự kết giữa các sản phẩm trong PDMC là thiết kế 3D trên Inventor và sơ đồ điện trên AutoCAD Electrical, giúp nâng cao hiệu quả và độ chính xác trong thiết kế thiết kế tủ điện.

Quy trình làm việc giữa Inventor và AutoCAD Electrical trong thiết kế tủ điện
Quy trình làm việc giữa Inventor và AutoCAD Electrical trong thiết kế tủ điện

Tổng quan

Trong lĩnh vực thiết kế tủ điện, thường sẽ hai phần chính: mô hình hóa 3D và sơ đồ nối dây giữa các thiết bị. Trong quá khứ, hai phần này thường được thực hiện một cách riêng biệt, dẫn đến sự phân tán và khả năng xảy ra lỗi cao. Tuy nhiên, với sự xuất hiện của PDMC, mọi thứ đã thay đổi. Sự kết hợp giữa Inventor và AutoCAD Electrical không chỉ làm cho quy trình thiết kế tủ điện trở nên thống nhất hơn mà còn mang lại hiệu quả và độ chính xác cao trong từng dự án.

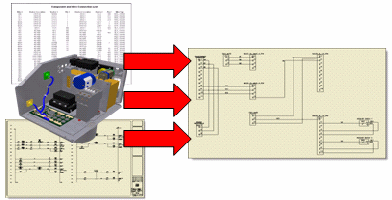

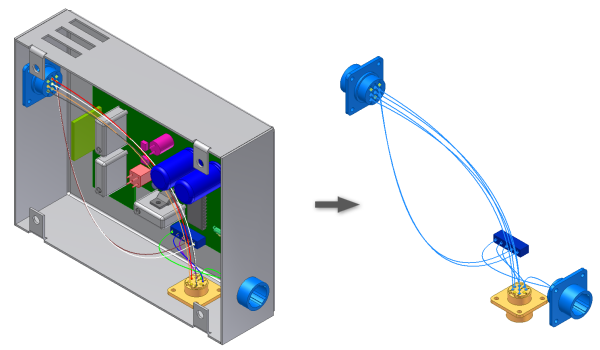

Hình ảnh minh hoạ tổng quan về quy trình làm việc giữa giữa Inventor và AutoCAD Electrical
Hình ảnh minh hoạ tổng quan về quy trình làm việc giữa giữa Inventor và AutoCAD Electrical

Quy trình làm việc

3.1. Trên Inventor

Với Inventor, bạn sẽ thiết kế mô hình 3D của tủ điện thông qua các phương pháp như Top-down hoặc Multi Solid, cũng như tận dụng môi trường thiết kế Sheet Metal. Điều này cho phép tạo ra mô hình 3D chính xác và chi tiết. Bạn cũng có thể tham khảo bài viết từ OneCAD để hiểu sâu hơn về những phương pháp thiết kế trên Inventor.

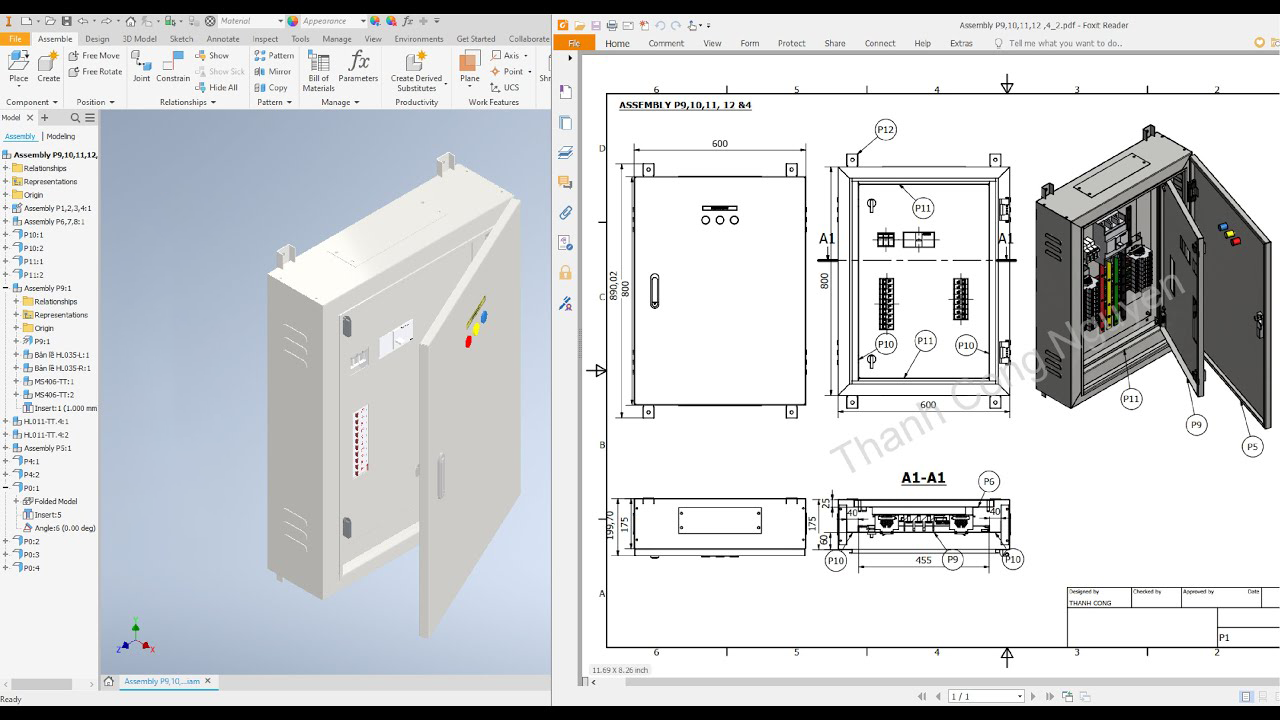

Thiết kế mô hình tủ điện trên Inventor
Thiết kế mô hình tủ điện trên Inventor

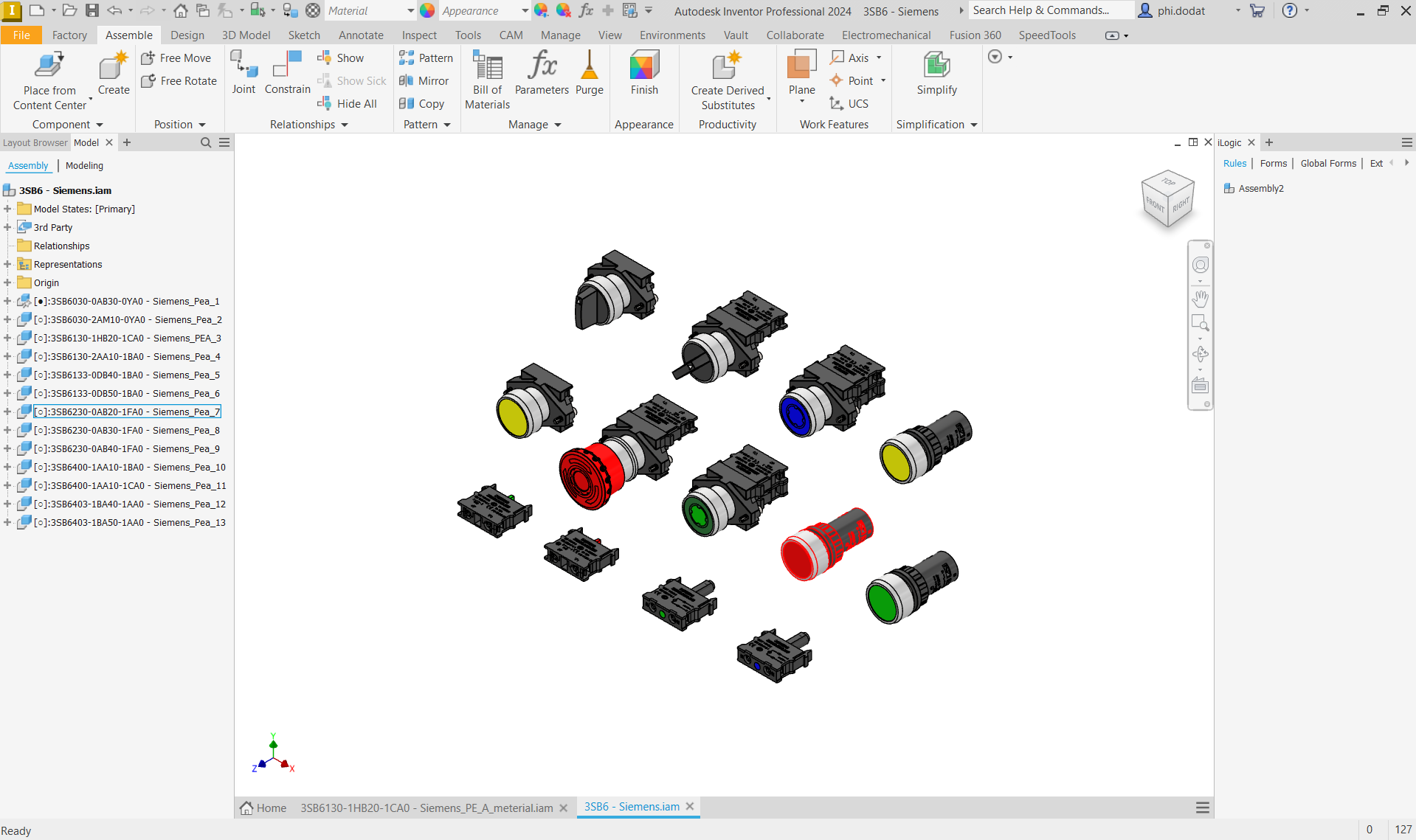

Trong quá trình thiết kế, việc sử dụng các mô hình đã có sẵn như đèn, nút nhấn, quạt tản nhiệt, hay các thiết bị điện khác như PCCB, PCB trở nên thuận tiện hơn nhờ vào tính năng AnyCAD của Inventor, cho phép bạn chỉnh sửa hoặc tái sử dụng các chi tiết được tạo ra từ các ứng dụng CAD khác.

Dễ dàng tái sử dụng các mô hình thiết kế từ phần mềm CAD khác
Dễ dàng tái sử dụng các mô hình thiết kế từ phần mềm CAD khác

Tiếp theo đó chính là môi trường Cable & Harness trong Inventor, được trang bị trong Assembly, nó sẽ hỗ trợ kết nối dây dẫn với các thiết bị điện dựa trên các điểm pin và cung cấp nhiều tính năng hữu ích cho việc đi dây điện vào các máng cáp.

3.2. Trên AutoCAD Electrical

AutoCAD Electrical là phần mềm toàn diện dành riêng cho thiết kế sơ đồ nối dây giữa các thiết bị điện. Với thư viện phong phú được cung cấp cùng với nhiều tiêu chuẩn và ký hiệu về thiết bị điện, nó sẽ giúp làm cho việc thiết kế sơ đồ trở nên thuận lợi và chính xác.

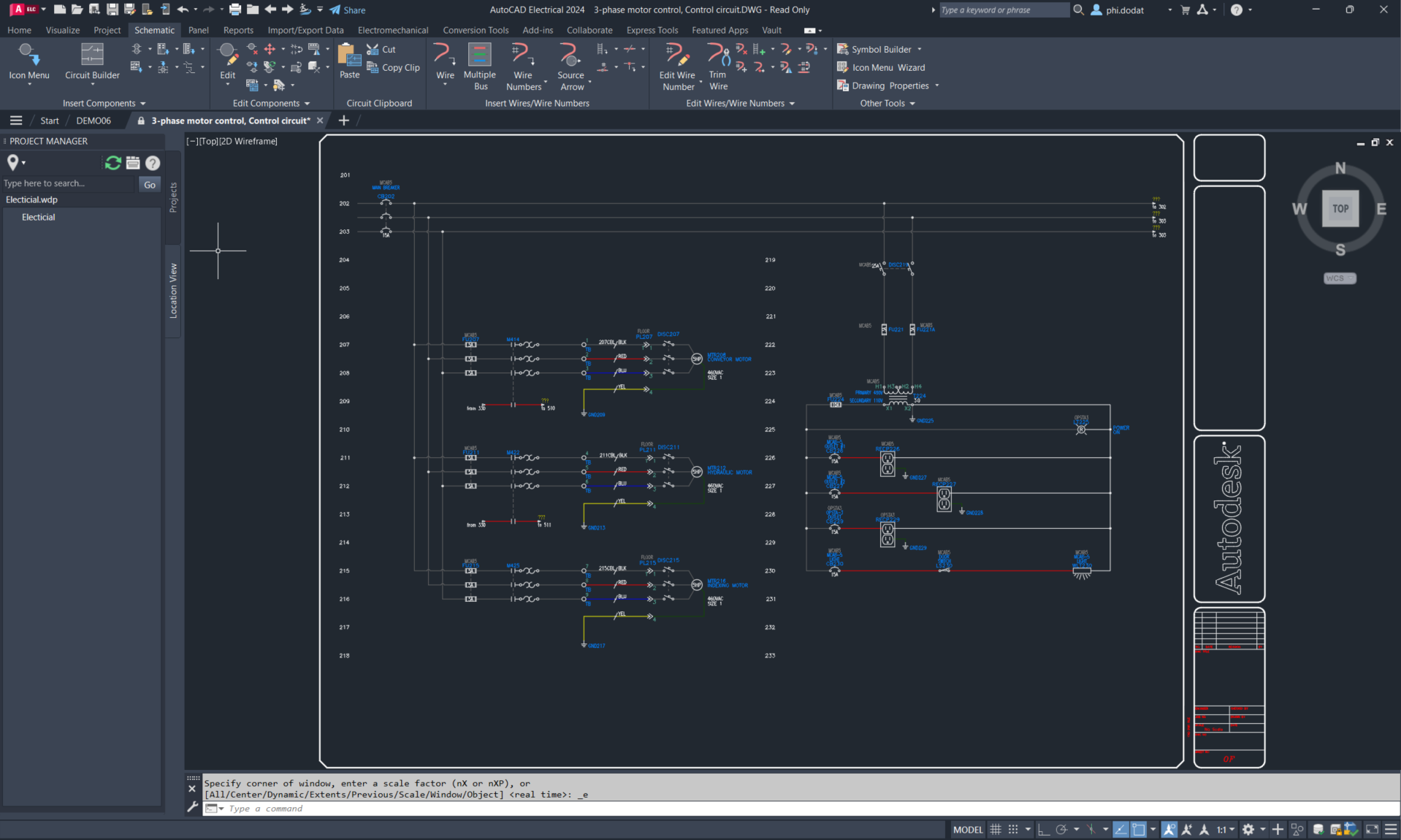

Thiết kế sơ đồ nối dây của các thiết bị điện trên AutoCAD Electrical
Thiết kế sơ đồ nối dây của các thiết bị điện trên AutoCAD Electrical

3.3. Liên Kết Dữ Liệu

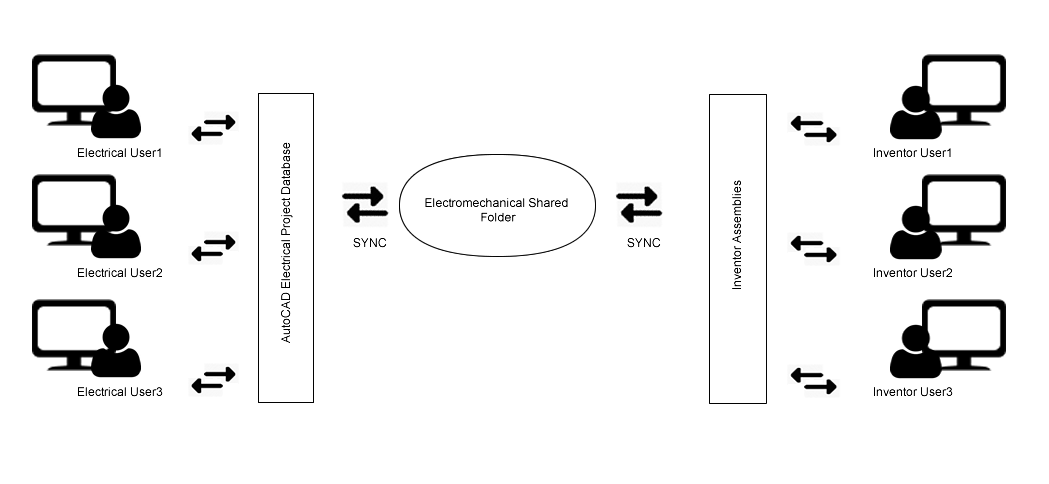

Sau khi hoàn thành mô hình 3D trên Inventor và sơ đồ nối dây trên AutoCAD Electrical, bước tiếp theo là liên kết dữ liệu giữa hai ứng dụng này thông qua định dạng EMX (Electromechanical). Tính năng Cable & Harness trong Inventor kết hợp với EMX, cho phép Inventor tự động tạo ra dây dẫn giúp liên kết các thiết bị điện trong mô hình 3D theo đúng sơ đồ nối dây đã có trên AutoCAD Electrical.

Liên kết dữ liệu giữa AutoCAD Electrical và Inventor thông qua định dạng EMX
Liên kết dữ liệu giữa AutoCAD Electrical và Inventor thông qua định dạng EMX

Video ngắn mô tả quá trình liên kết dữ liệu
Video ngắn mô tả quá trình liên kết dữ liệu

Kết luận

Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan về cách tận dụng bộ sản phẩm Product Design and Manufacturing Collection (PDMC) trong lĩnh vực thiết kế tủ điện. Sự tích hợp mạnh mẽ giữa thiết kế 3D và sơ đồ điện thông qua định dạng EMX là minh chứng cho khả năng đổi mới của Autodesk trong việc hỗ trợ người dùng. Bằng cách áp dụng những nội dung trên, bạn sẽ mở ra những cơ hội mới để tối ưu hóa quy trình thiết kế, đồng thời nâng cao chất lượng và hiệu quả công việc trong lĩnh vực thiết kế tủ điện.
