Review tất tần tật về Viewer của nền tảng ACC

Giới thiệu tổng quan

Autodesk Docs là một phần của Autodesk Construction Cloud, là một nền tảng quản lý tài liệu xây dựng dựa trên đám mây. Nó được thiết kế để tạo ra một môi trường làm việc kết nối, trong đó các nhóm dự án có thể truy cập, chia sẻ và quản lý các tài liệu dự án một cách hiệu quả từ bất kỳ nơi đâu. Autodesk Docs cung cấp một loạt các tính năng, bao gồm quản lý tài liệu, xem trước, ghi chú, giao tiếp và phê duyệt, giúp tăng cường sự hợp tác và tăng cường quản lý thông tin dự án. Đặc biệt, với Autodesk Docs, các nhóm có thể truy cập các tài liệu và dữ liệu dự án từ bất kỳ thiết bị nào, bất kỳ lúc nào, giúp tạo ra sự linh hoạt và tiện lợi trong quản lý dự án xây dựng.

Trong bài này mình sẽ review về tính năng Viewer trên Autodesk Docs (cũng tương tự như Autodesk Build) và sẽ không giống Viewer trên sản phẩm BIM Collaborate (Pro).

Giới hạn của File trên Autodesk Docs

Dưới đây là bảng mô tả về giới hạn của File nằm trong sản phẩm Autodesk Docs

Supported Files on Web

Bạn có thể tải lên và lưu trữ nhiều loại File khác nhau vào công cụ File trên trình duyệt web. Tuy nhiên, một số loại file được hỗ trợ này không thể mở và xem trong File (ví dụ: các file .zip).

Các loại file có thể xem được: Bảng dưới đây mô tả các loại file được hỗ trợ mà cũng có thể được xem trên Web.


Các định dạng File không được hỗ trợ: Bảng dưới đây mô tả các loại File không thể tải lên hoặc xem trong công cụ File.

Tham khảo thêm tại : DOCS Help | Product and Tool Limitations | Autodesk

Review tất tần tật về Viewer của ACC

4.1 Ưu điểm

• View mô hình nhẹ, thời gian lag (chờ xử lý) đã cải thiện hơn so với BIM360 trước đây.
• Hỗ trợ view được đa định dạng, bao gồm những định dạng không thuộc hệ sinh thái của Autodesk như : Rhino, Microstation, Sketchup… và view được định dạng trao đổi phổ biến ifc giữa các hãng với nhau.

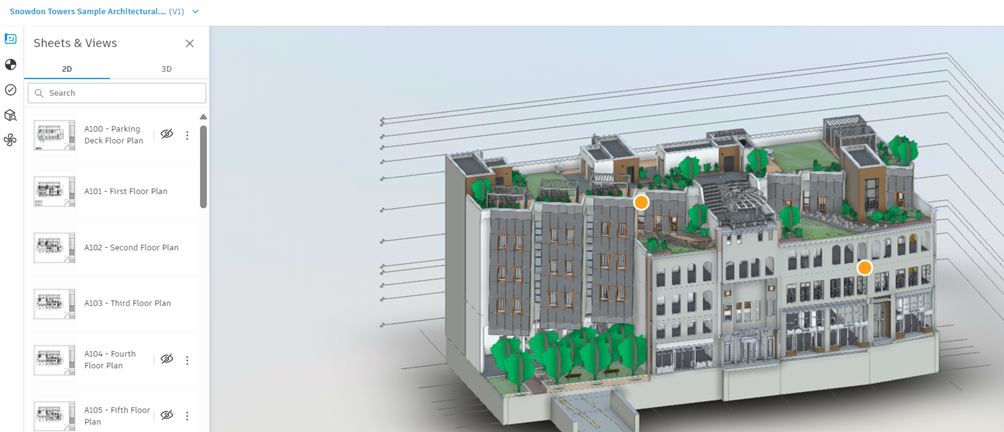

• Bản vẽ đi cùng mô hình trên cloud : nếu bạn dùng Revit để dựng mô hình và xuất bản vẽ thì khi upload lên cloud của ACC, sẽ có tab cho bạn chuyển qua giữa 2 môi trường 3D và 2D

• Thao tác đơn giản, không cần set up phức tạp : bạn chỉ cần kéo thả file mô hình lên trên nền tảng web, hệ thống xử lý nhanh và review ngay mô hình đã up lên.

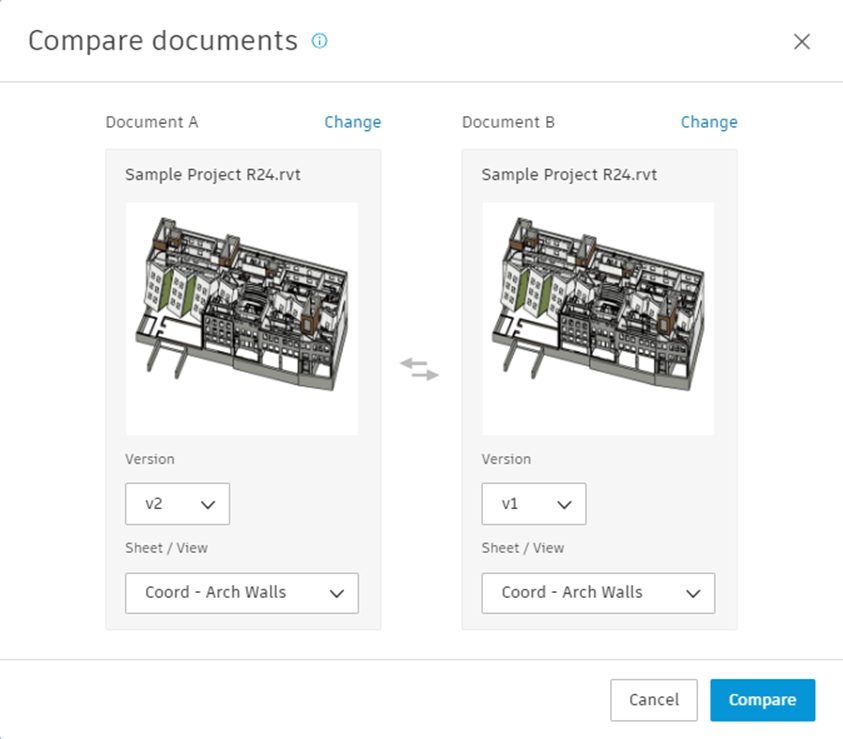

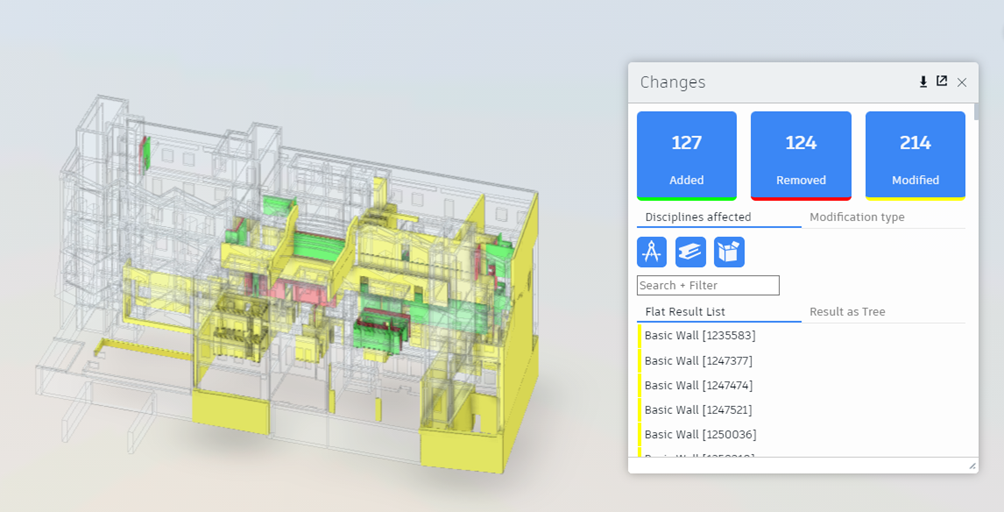

• So sánh sự thay đổi giữa các phiên bản:

Nếu bạn muốn so sánh giữa 2 phiên bản trên cùng 1 file của mô hình, có sẵn chức năng compare cho bạn.

• Lưu giữ các phiên bản không giới hạn : bạn có thể restore hay make current bất kỳ version nào bạn cho là mới nhất của mô hình trên cloud.

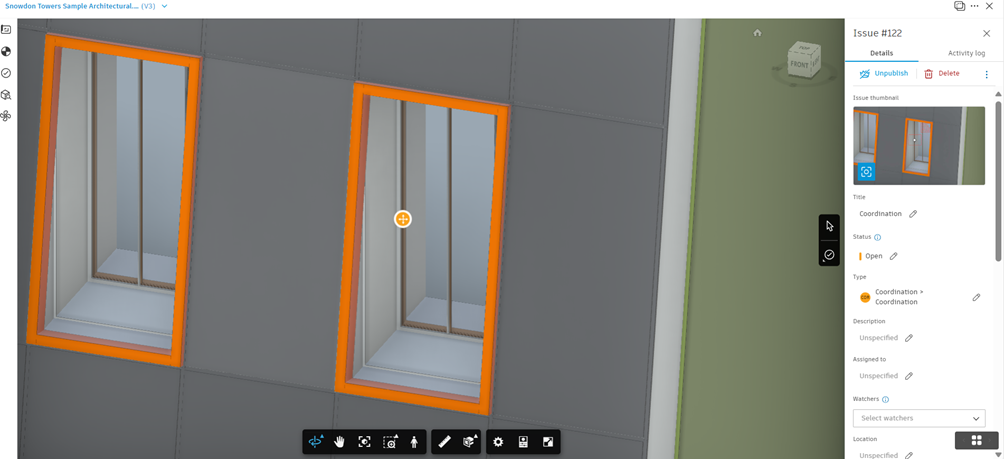

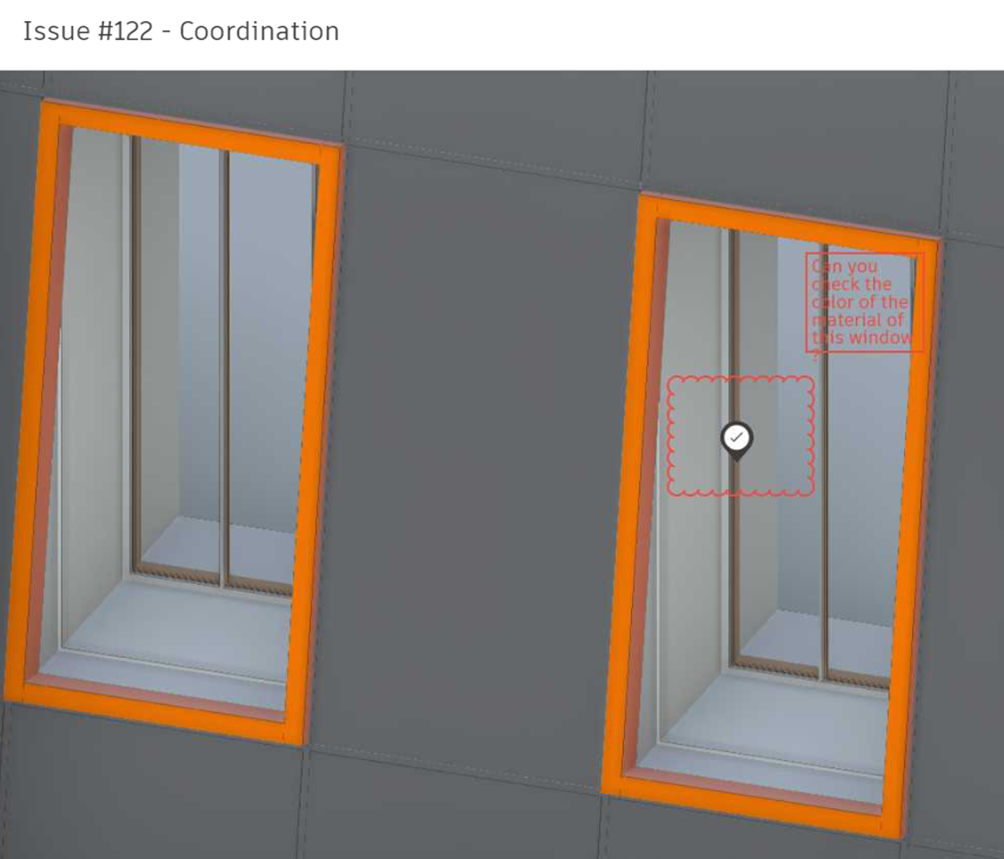

• Ghim vấn đề lên mô hình và mark-up trên khung hình chụp của màn hình :

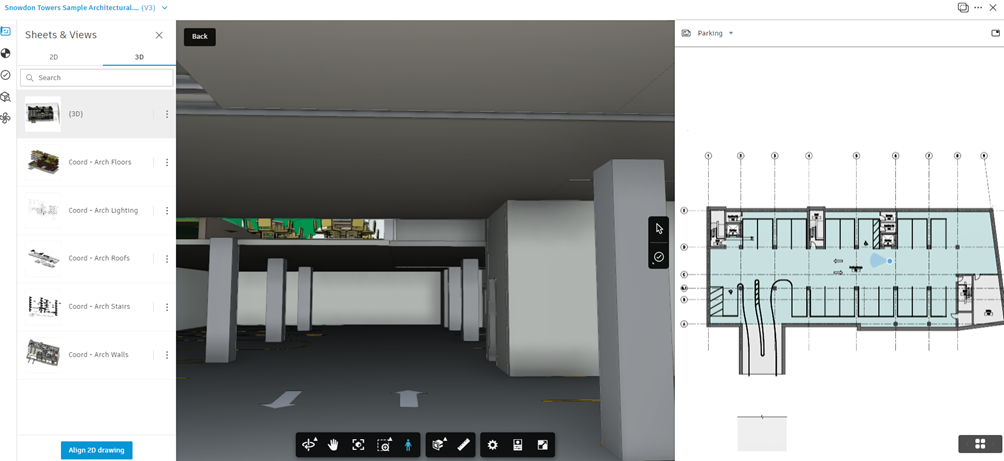

• Chế độ side by side : khi bạn dùng chế độ First person trong viewer, sẽ hiện thêm chức năng side by side và lúc này viewer cho cùng lúc cho phép bạn review mô hình và biết mình đang ở đâu trên bản vẽ mặt bằng tương ứng.

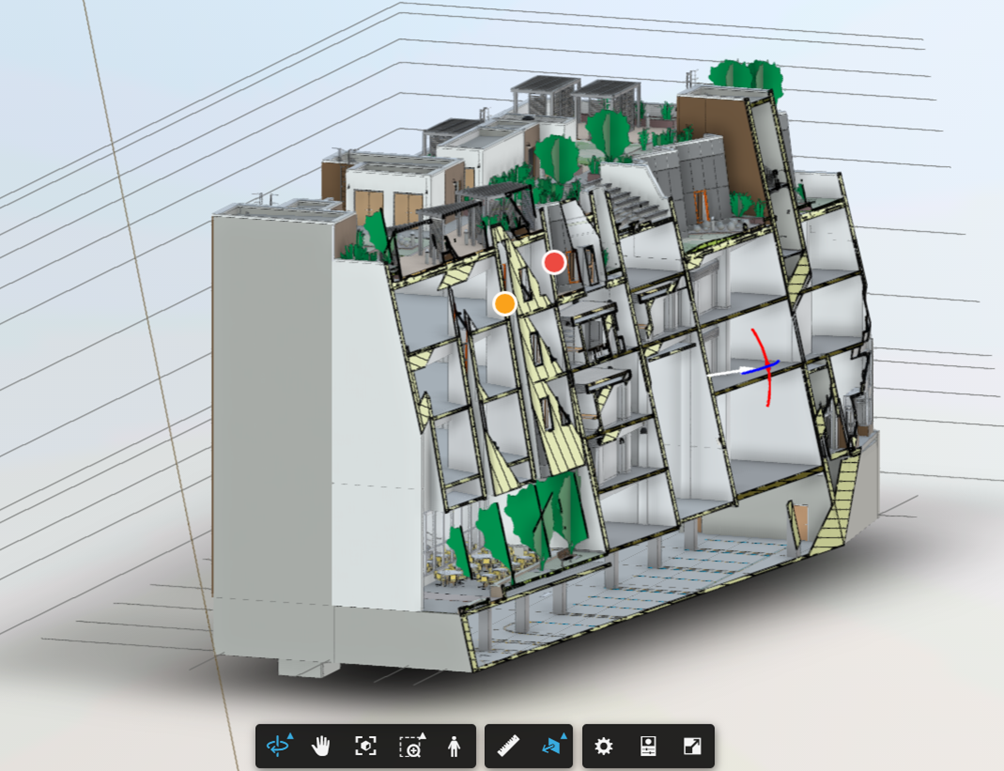

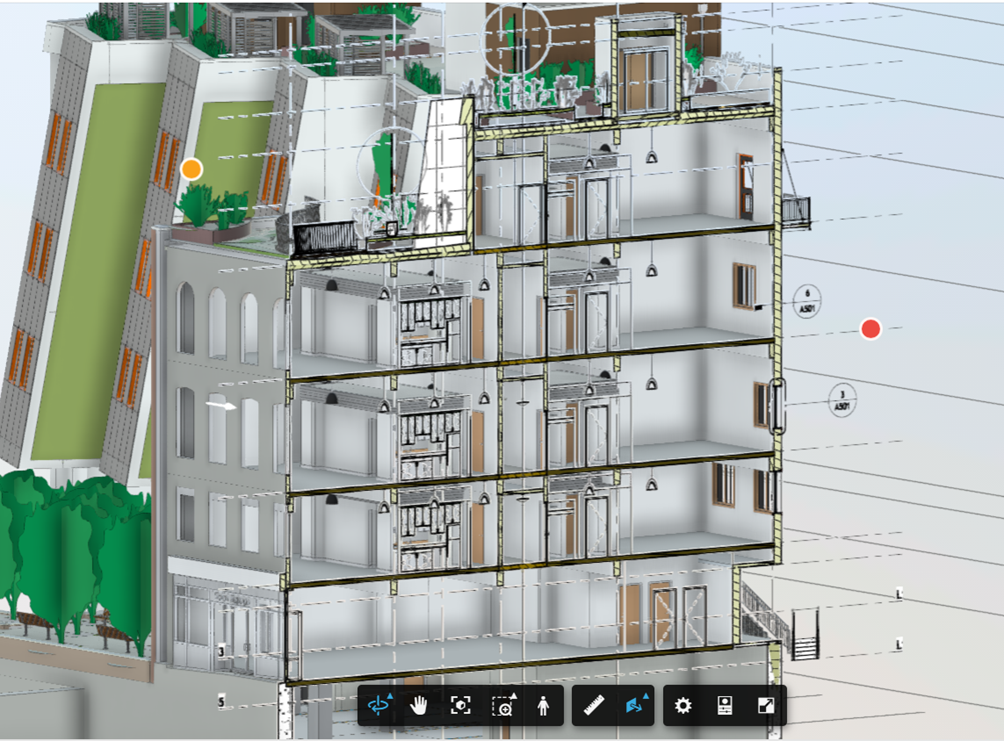

• Tạo section nghiêng tùy ý

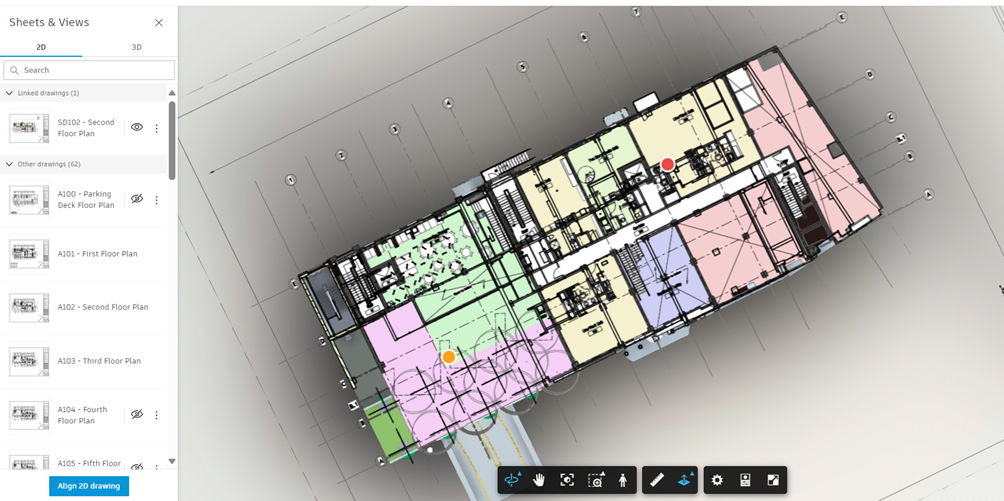

• Overlay bản vẽ 2D lên mô hình

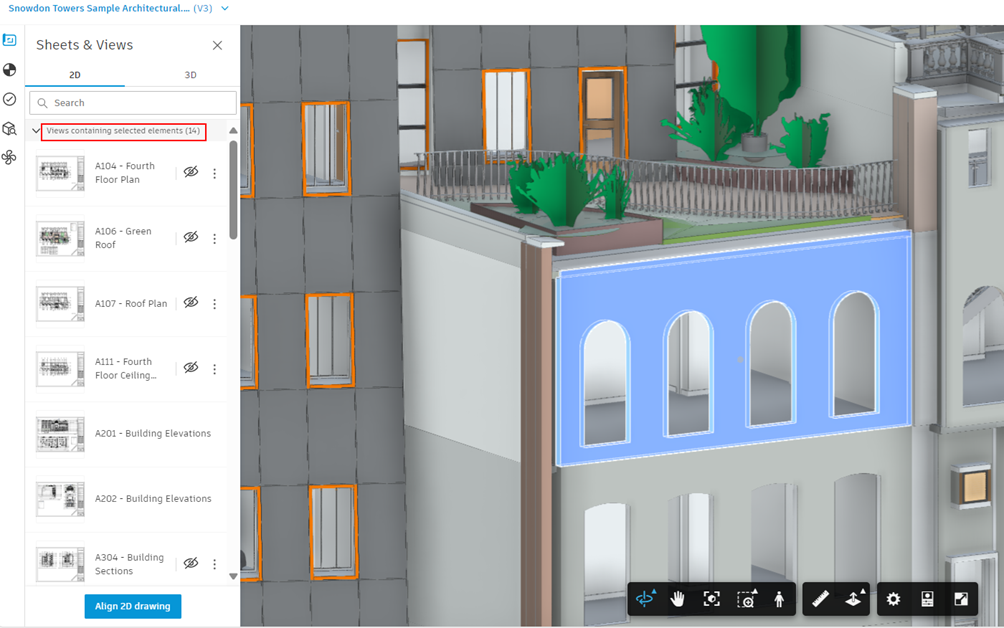

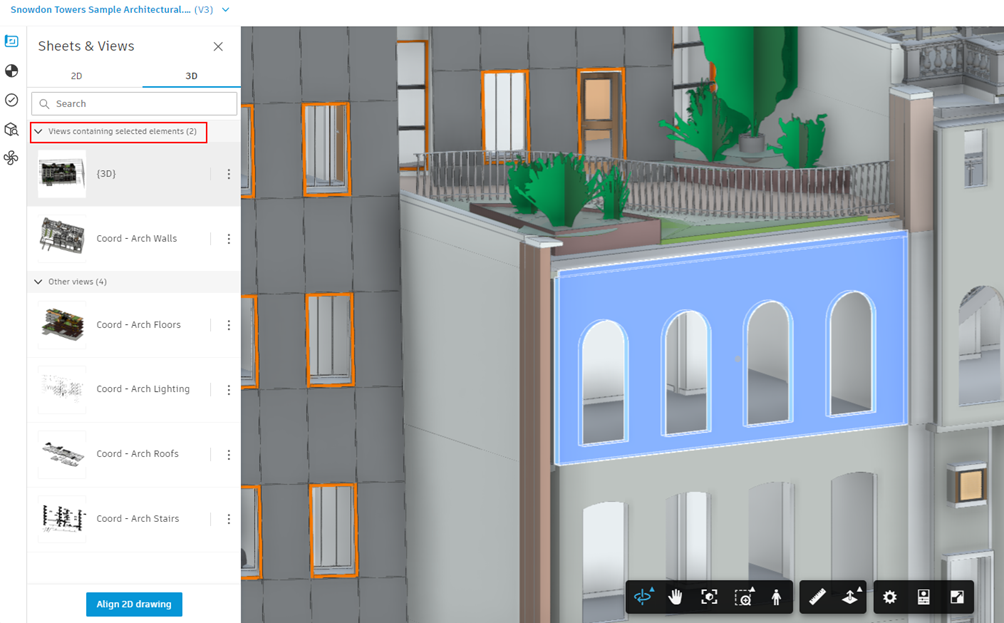

• View nào (2D và 3D) liên quan đến đối tượng bạn chọn trên mô hình:

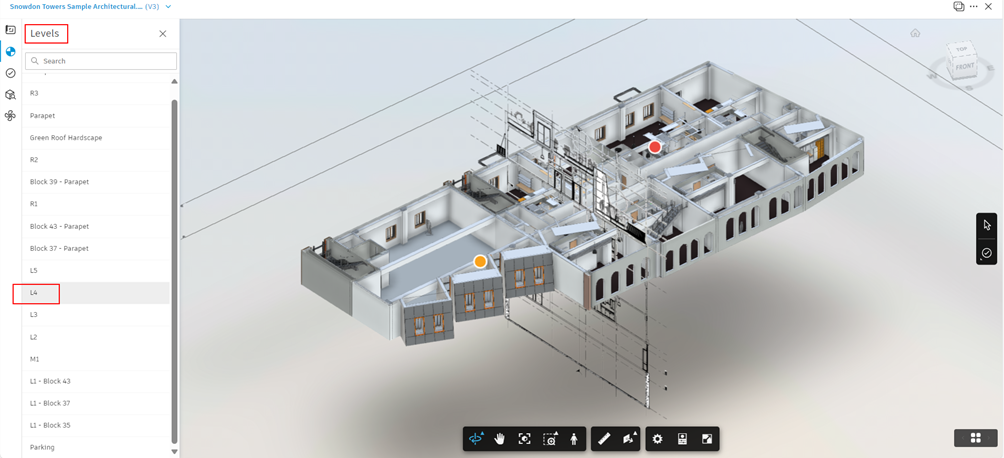

• Chọn level là mô hình tự crop lại theo level bạn chọn:

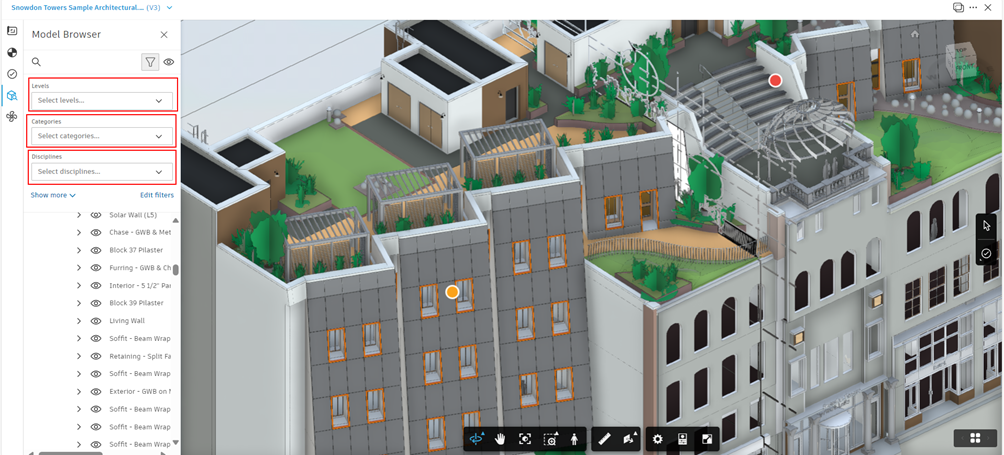

• Model Browser có sẵn bộ lọc để tìm nhanh đối tượng

4.2 Nhược điểm

Một số nhược điểm mà viewer của ACC đang gặp phải (theo quan điểm cá nhân của mình) :

• Phụ thuộc nhiều vào đường truyền Internet, nếu mô hình nặng up lên thì sẽ chờ khá lâu để load và xem được trên nền web.
• Công cụ measure còn ít tính năng, chưa có xác định spot coordinate hay spot elevation.
• Không nhớ model linked của model host, phải cần thiết lập khi upload, nhưng khi thiết lập xong, upload lần nữa phải cần thiết lập lại.

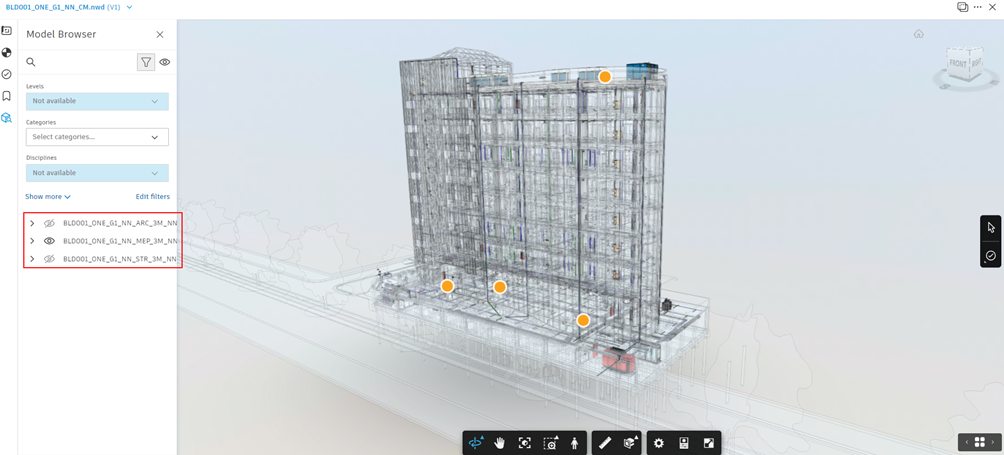

Để khắc phục nhược điểm thứ 3 thì mình khuyến nghị là bạn hãy dùng định dạng .nwd upload lên ACC để view được nhiều mô hình thành phần cùng lúc.

Cám ơn các bạn đã theo dõi, nếu có câu hỏi nào liên quan đến viewer của nền tảng ACC thì hãy liên hệ OneCAD để được giải đáp thắc mắc nhé.
