Tìm Hiểu Về Representations Trong Autodesk Inventor

Giới thiệu

Autodesk Inventor là một trong những phần mềm thiết kế cơ khí hàng đầu, cung cấp nhiều công cụ mạnh mẽ giúp kỹ sư và nhà thiết kế tối ưu hóa quy trình làm việc. Trong số các công cụ đó, tính năng Representations nổi bật với khả năng cung cấp các chế độ xem và cấu hình chi tiết khác nhau cho bộ lắp. Hãy cùng OneCAD Vietnam khám phá về Representations trong bài viết hôm nay nhé!

Tìm Hiểu Về Representations Trong Autodesk Inventor

Representations là gì?

Representations là các thiết lập tùy chỉnh trong môi trường Assembly, cho phép người dùng lưu trữ và quản lý các cấu hình khác nhau của một bộ lắp ráp. Representations bao gồm ba loại chính: View và Position.

• View: cho phép người dùng tạo ra các chế độ xem tùy chỉnh của một bộ lắp ráp, bao gồm góc nhìn camera, màu sắc của các chi tiết, khả năng hiển thị và trạng thái kích hoạt của các thành phần. Đây là công cụ hữu ích để quản lý và trình bày các bộ phận lắp ráp trong các giai đoạn khác nhau của quá trình thiết kế.

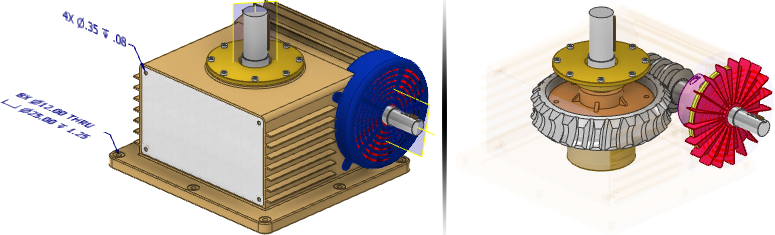

Hình ảnh minh hoạ View Representations
trong Autodesk Inventor

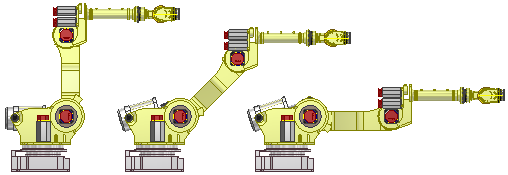

• Position: cho phép người dùng hiển thị vị trí khác nhau của các bộ phận trong một mô hình lắp ráp, ví dụ như mô phỏng trạng thái đóng, mở của cửa tủ hoặc trạng thái nén và bình thường của lò xò.

Hình ảnh minh hoạ Position Representations
trong Autodesk Inventor

Các ứng dụng của Representations

Representations mang lại nhiều lợi ích trong quá trình thiết kế, giúp tối ưu hóa hiệu suất và cải thiện trải nghiệm người dùng. Hai ứng dụng nổi bật mà Representations mang lại như:

Tạo các chế độ xem tùy chỉnh: View cho phép người dùng lưu trữ các chế độ xem khác nhau của bộ lắp ráp, rất hữu ích khi trình bày thiết kế cho các bên liên quan hoặc khi tạo bản vẽ. Điều này giúp dễ dàng chuyển đổi giữa các chế độ xem và tạo ra tài liệu nhất quán cho các quy trình sản xuất hoặc kiểm tra.

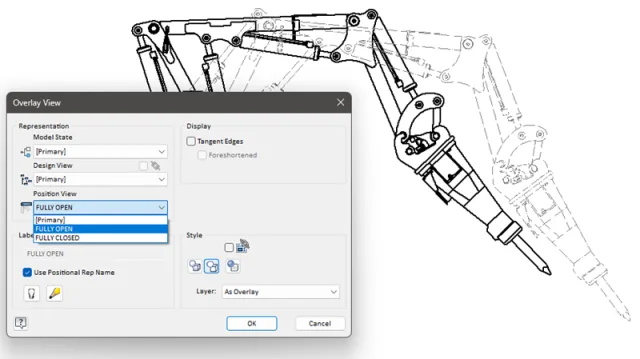

Dễ dàng thực hiện bản vẽ từ các View Representations
trên Autodesk Inventor

Giảm thời gian thiết kế: Với Position, người dùng có thể nhanh chóng hoán đổi các vị trí khác nhau của chi tiết trong một file lắp ráp để tạo ra 1 thiết kế khác mà không cần thực hiện lại thủ công. Điều này không chỉ tiết kiệm thời gian mà còn giúp duy trì tính nhất quán trong quá trình thiết kế.

Kết luận

Representations trong Autodesk Inventor là công cụ mạnh mẽ giúp tối ưu hóa quy trình thiết kế và quản lý lắp ráp. Từ việc cải thiện hiệu suất máy tính đến tạo các chế độ xem tùy chỉnh và quản lý tài nguyên hiệu quả, Representations giúp kỹ sư và nhà thiết kế nâng cao chất lượng công việc và tiết kiệm thời gian. Bằng cách tận dụng tối đa các tính năng này, người dùng có thể đảm bảo quá trình thiết kế và sản xuất diễn ra mượt mà và hiệu quả hơn.

Đạt Phi
