Tính năng mới AutoCAD 2022: Tăng độ chính xác với tính năng đếm tự động (Count)

10 6 / 2021

2301

Ngày nay, tự động hóa quy trình thiết kế là một yêu cầu rất quan trọng để có thể làm việc nhanh chóng, chính xác và hiệu quả. Để giải quyết vấn đề đó, AutoCAD 2022 đã được tích hợp tính năng Count nhằm giúp người dùng có thể đếm các đối tượng trong bản vẽ nhanh chóng và chính xác hơn.


Tính năng Count

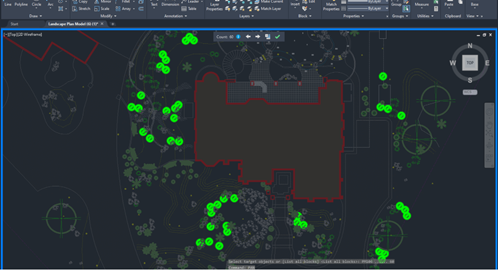

Tính năng Count sẽ giúp người dùng có thể tự động hóa công đoạn đếm các khối Block hoặc các đối tượng hình học giúp tiết kiệm thời gian và giảm sai số. Bây giờ người dùng có thể tránh được việc tính sai các bộ phận của bản vẽ dẫn để việc đặt hàng không đúng số lượng.

Tính năng này sẽ cung cấp cho người dùng kết quả đếm trực quan theo từng đối tượng và kiểm soát kết quả đếm theo nhiều hơn các tiêu chí khác nhau. Rất dễ dàng để có thể chỉ định một Block hoặc một đối tượng trên bản vẽ để đếm số lần xuất hiện của đối tượng đó trong bản vẽ. Các thành phần đếm có thể được xuất sang dạng bảng để người dùng dễ dàng kiểm soát.

Tính năng Count

Với tính năng đếm mới sẽ hỗ trợ người dùng trao việc giảm thời gian cho đếm thủ công cũng như thể hiện các biểu tượng cho biết các thành phần đếm hiện nay có gặp lỗi hay vấn đề gì không. Và với AutoCAD bạn có thể click vào các biểu tượng này để biết các chi tiết đó gặp vấn đề gì.

Tính năng Count

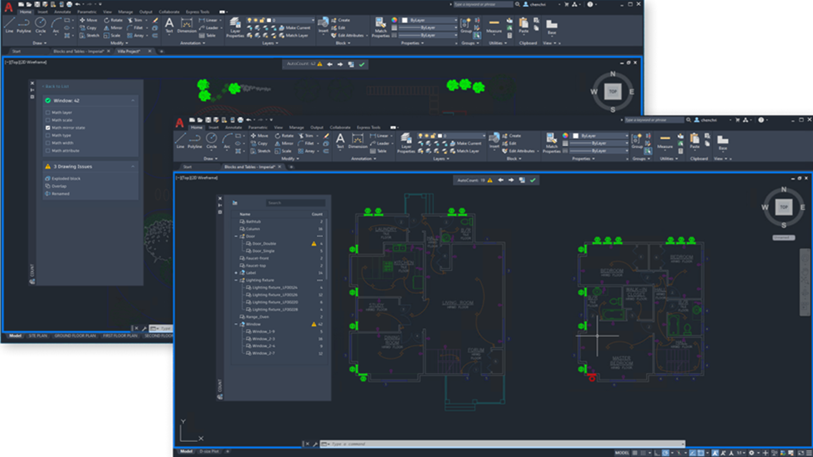

Thể hiện là các tiêu chí đếm sẽ bao gồm những thuộc tính chung của chi tiết được đếm và các thuộc tính hoặc block attribute do người dùng xác định.

Tính năng Count


Thể hiện các đối tượng được đếm đang có gặp một số sự cố. Ví dụ như đối tượng bị đổi tên, bị chồng lên nhau hoặc bị phân rã.

Một số câu lệnh của lệnh Count trong phiên bản AutoCAD 2022:

  • COUNT - Đếm và thể hiện các đối tượng tương ứng với đối tượng được chọn.
  • COUNTCLOSE – Đóng hộp thoại đếm và thoát lệnh Count.
  • COUNTFIELD – Tạo một tập hợp thiết lập với giá trị đếm hiện tại.
  • COUNTLIST – Mở bảng đếm để xem và quản lý các đối tượng đã đếm.
  • COUNTLISTCLOSE – Đóng bảng đếm.
  • COUNTNAVNEXT – Phóng to đối tượng tiếp theo của kết quả đếm.
  • COUNTTABLE – Chèn một bảng liệt kê tên và số lượng của các đối tượng được đếm.


Xem video để hiểu rõ hơn về tính năng Count nhé!
