Tối Ưu Hóa Quy Trình Làm Việc trong AutoCAD Với Tính Năng Block

1 12 / 2023

488

Mở đầu

Trong mỗi bản vẽ kỹ thuật, có một yếu tố không thể thiếu giúp nâng cao hiệu suất và chất lượng công việc đó là việc sử dụng block trong AutoCAD. Đây là công cụ giúp tạo nên những thiết kế chính xác và có tính đồng nhất. Đối với những người làm việc trong lĩnh vực thiết kế kỹ thuật, việc hiểu rõ và tận dụng tối đa khả năng của block trong AutoCAD là điều quan trọng. Hãy cùng OneCAD Vietnam khám phá cách để tận dụng tối đa tính năng này nhé!

Tính năng Block trên AutoCAD
Tính năng Block trên AutoCAD

Tạo block trong AutoCAD

Block trong AutoCAD không chỉ là công cụ tối ưu hóa quy trình làm việc mà còn là phương tiện để duy trì sự nhất quán trong bản vẽ. Việc tạo block bắt đầu với nhập lệnh “BLOCK” vào giao diện làm việc của AutoCAD, sau đó bạn cần chọn đối tượng, xác định điểm gốc (basepoint) và đặt tên cho block. Điều này không chỉ giúp bạn tạo ra các phần tử có thể tái sử dụng mà còn giúp duy trì sự thống nhất khi trình bày bản vẽ trên các dự án.

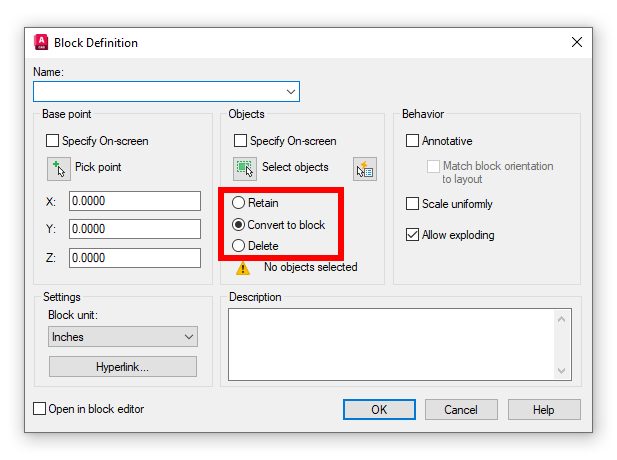

Hình ảnh mô tả tính năng Block trên AutoCAD
Hình ảnh mô tả tính năng Block trên AutoCAD

Đối với những block cần sử dụng liên tục giữa các tệp vẽ, lệnh WBLOCK là một công cụ hữu ích, cho phép bạn tạo block và lưu nó như một tệp riêng biệt. Điều này rất hữu ích khi chia sẻ block giữa các file vẽ hoặc xây dựng một thư viện block đa dạng.

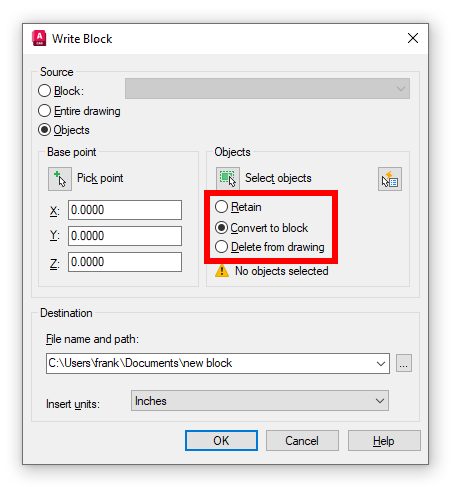

Hình ảnh mô tả tính năng Write Block trên AutoCAD
Hình ảnh mô tả tính năng Write Block trên AutoCAD

Chèn block vào bản vẽ

Sau khi tạo block, bước tiếp theo là chèn vào bản vẽ. Có nhiều phương pháp để thực hiện việc này, từ sử dụng Palette Block đến lệnh “INSERT”, hoặc thậm chí là kéo và thả. Palette Block cung cấp một giao diện người dùng trực quan, giúp bạn dễ dàng truy cập và chèn các block vào bản vẽ một cách nhanh chóng. Tính năng này giúp tăng cường hiệu quả làm việc và đảm bảo sự nhất quán trong thiết kế.

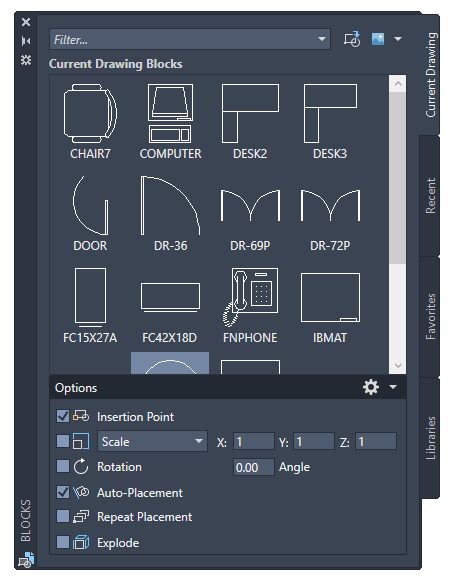

Hình ảnh về giao diện chứa các block vừa được tạo
Hình ảnh về giao diện chứa các block vừa được tạo

Đổi tên và xóa block

Quản lý block cũng quan trọng không kém, và AutoCAD cung cấp các công cụ để thực hiện việc này. Lệnh RENAME cho phép bạn dễ dàng đổi tên block, giúp tổ chức và quản lý các block trong bản vẽ một cách hiệu quả. Nếu bạn cần xoá block, bạn có thể sử dụng lệnh PURGE sẽ giúp bạn xóa block, đảm bảo bản vẽ gọn gàng và có tổ chức.

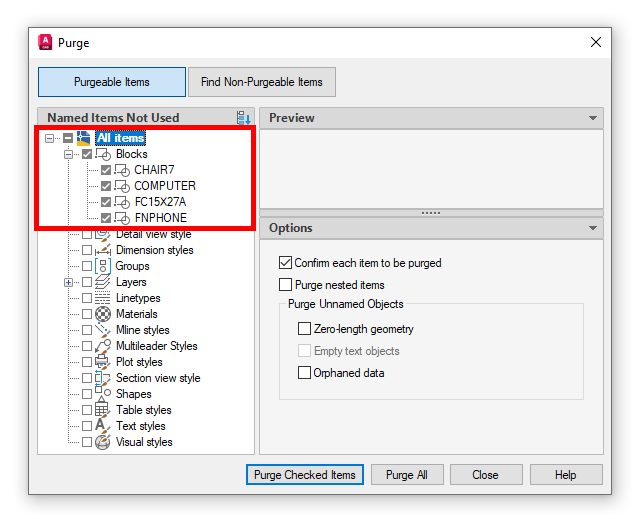

Giao diện tính năng Purge trên AutoCAD
Giao diện tính năng Purge trên AutoCAD

Kết luận

Sử dụng tính năng block trong AutoCAD là một phương pháp hiệu quả để tối ưu hóa quy trình thiết kế, giúp duy trì sự nhất quán trong các dự án. Cho dù bạn đang tạo block mới, chèn chúng vào bản vẽ, hay quản lý thư viện block, hiểu rõ về cách sử dụng block trong AutoCAD sẽ giúp bạn tiết kiệm thời gian và tăng cường chất lượng bản vẽ.

Đạt Phi
Nguồn: Autodesk
