Tối ưu quy trình thiết kế với các định dạng dữ liệu hỗ trợ trên Autodesk Fusion

Giới thiệu

Autodesk Fusion là một nền tảng thiết kế 3D đám mây mạnh mẽ, được phát triển nhằm hỗ trợ các kỹ sư, nhà thiết kế và nhóm sản xuất trong việc quản lý dữ liệu và tối ưu hóa quy trình làm việc. Với sự phát triển không ngừng của công nghệ và nhu cầu hợp tác đa phần mềm trong ngành công nghiệp, việc hiểu rõ và khai thác các định dạng dữ liệu mà Fusion hỗ trợ trở nên vô cùng quan trọng. Trong bài viết này, OneCAD Vietnam sẽ cùng tìm hiểu về các định dạng dữ liệu trên Autodesk Fusion, những loại file mà phần mềm có thể xử lý, cũng như lợi ích và linh hoạt của các định dạng này.

Tối ưu quy trình thiết kế với các định dạng dữ liệu hỗ trợ trên Autodesk Fusion

Các định dạng dữ liệu trên Fusion

Fusion có định dạng file gốc là .f3d, đây là định dạng lưu trữ toàn bộ lịch sử thiết kế của mô hình 3D. Người dùng có thể dễ dàng mở file này trực tiếp từ Data Panel trên đám mây hoặc từ menu File trên giao diện phần mềm. Điều này giúp việc truy cập và quản lý dữ liệu trở nên thuận tiện và nhanh chóng, đồng thời hỗ trợ tính năng làm việc trên nhiều thiết bị.

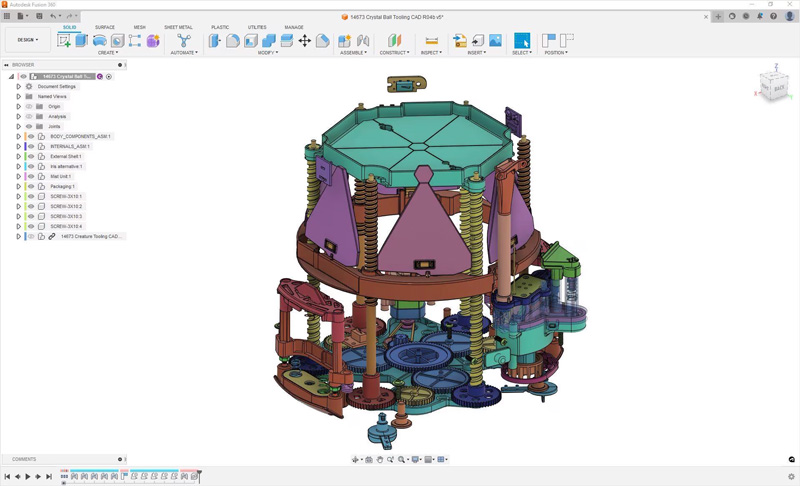

.f3d là định dạng lưu trữ dữ liệu toàn bộ lịch sử thiết kế

Ngoài ra, Fusion còn có định dạng .f3z dành cho các file assembly có thành phần liên kết (linked components). Định dạng này gom các thành phần liên quan vào một file duy nhất, giúp việc chia sẻ và phối hợp giữa các nhóm làm việc trở nên dễ dàng và thống nhất hơn. Khi mở các file này, bạn có thể nhận biết các thành phần liên kết thông qua biểu tượng đặc biệt và làm việc với từng thành phần một cách chính xác.

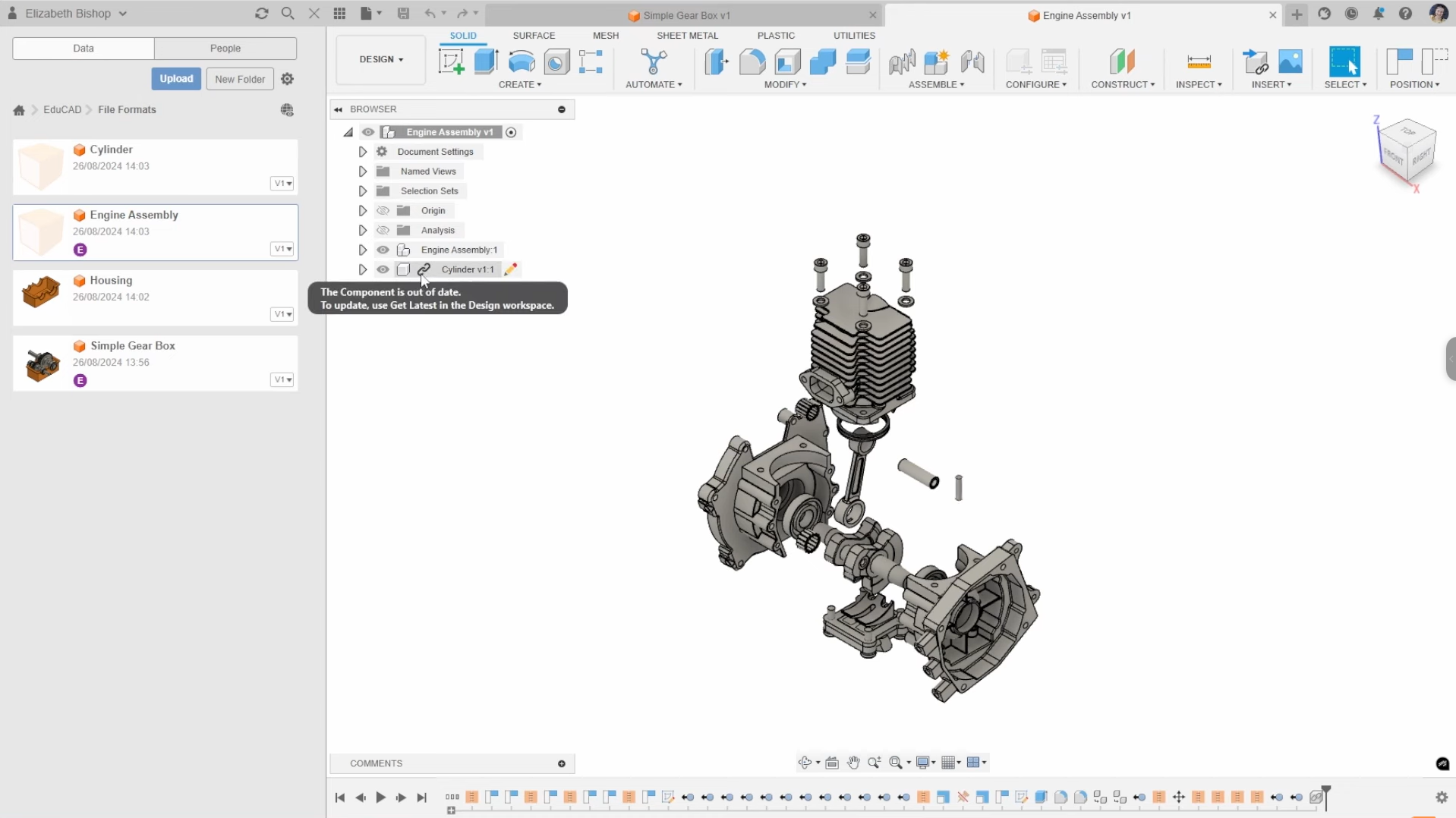

.f3z là định dạng cho các file assembly có thành phần liên kết

Fusion cũng hỗ trợ nhiều định dạng file mesh phổ biến như STL, OBJ, và 3MF. Đây là các định dạng chuyên dùng cho in 3D và prototyping, mỗi loại có ưu điểm riêng: STL tập trung vào bề mặt mô hình, 3MF hỗ trợ lưu trữ nhiều thành phần và màu sắc, còn OBJ có khả năng chứa dữ liệu về bề mặt phức tạp hơn. Người dùng có thể chèn các file mesh này trực tiếp vào Fusion thông qua chức năng Insert Mesh hoặc upload lên Data Panel, giúp mở rộng khả năng làm việc với nhiều loại dữ liệu khác nhau.

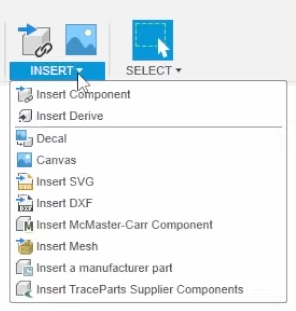

Sử dụng tính năng Insert để tải các file có định dạng mesh vào Fusion

Những định dạng Fusion hỗ trợ

Không chỉ giới hạn ở các file gốc và mesh, Fusion còn hỗ trợ mở và làm việc với các định dạng từ bộ sản phẩm Autodesk khác như Inventor với file .ipt (part) và .iam (assembly).

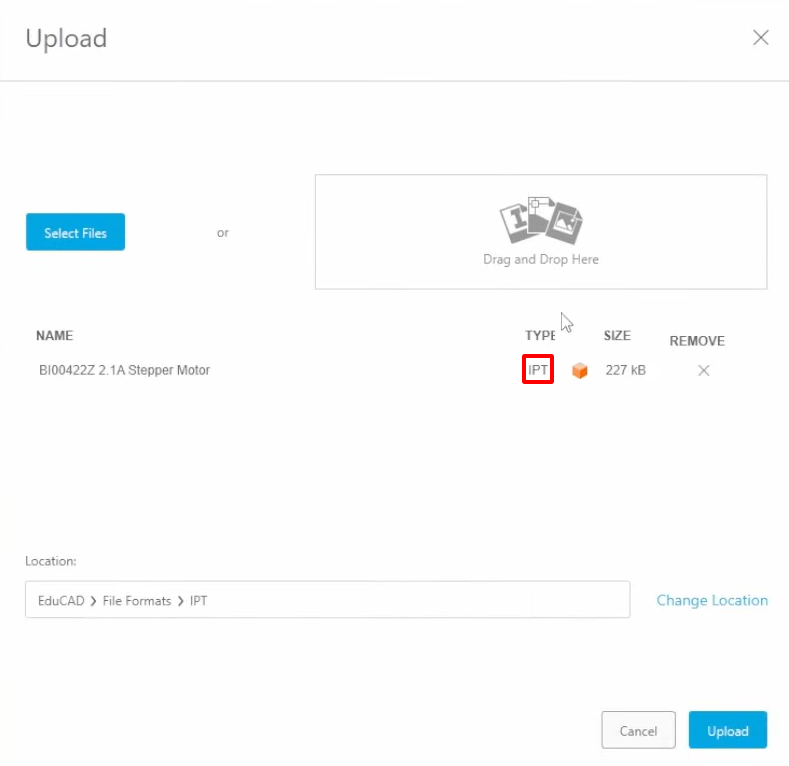

Sử dụng tính năng Upload để tải dữ liệu từ Inventor vào Fusion

Ngoài ra, Fusion có thể mở các file từ phần mềm CAD bên thứ ba như SolidWorks với các định dạng .sldprt và .sldasm. Việc hỗ trợ đa dạng định dạng giúp người dùng dễ dàng tích hợp và phối hợp dữ liệu từ nhiều nguồn khác nhau.

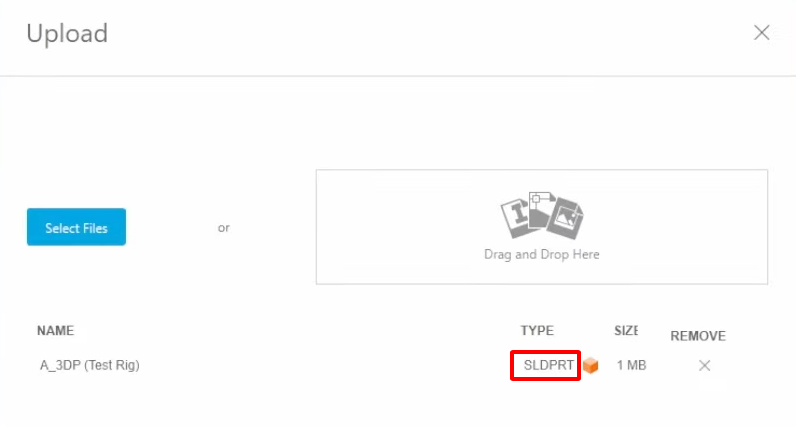

Tương tự với Inventor, sử dụng Upload để tải dữ liệu từ SolidWorks

Khi nhập các file assembly từ phần mềm khác, bạn cần lưu ý chọn đầy đủ các file parts và subassemblies liên quan để tránh lỗi dữ liệu bị thiếu hụt. Sau khi nhập, bạn có thể thao tác chỉnh sửa, thêm các khớp nối (joints) thủ công hoặc sử dụng tính năng As-built Joint để tái tạo các liên kết sẵn có trong mô hình. Việc này giúp tiết kiệm thời gian và đảm bảo mô hình đúng với thiết kế ban đầu.

Kết luận

Khả năng hỗ trợ nhiều định dạng dữ liệu của Autodesk Fusion giúp người dùng tận dụng tối đa các nguồn dữ liệu khác nhau, từ file gốc Fusion có đầy đủ lịch sử thiết kế đến các định dạng mesh và file từ các phần mềm CAD khác. Điều này không chỉ giúp tối ưu hóa quy trình thiết kế mà còn nâng cao hiệu quả phối hợp nhóm và giảm thiểu sai sót do chuyển đổi dữ liệu. Nhờ đó, Fusion trở thành một công cụ linh hoạt và mạnh mẽ, đáp ứng nhu cầu đa dạng của kỹ sư và nhà thiết kế trong môi trường công nghiệp hiện đại, giúp đẩy nhanh tiến độ dự án và nâng cao chất lượng sản phẩm cuối cùng.

Đạt Phi
