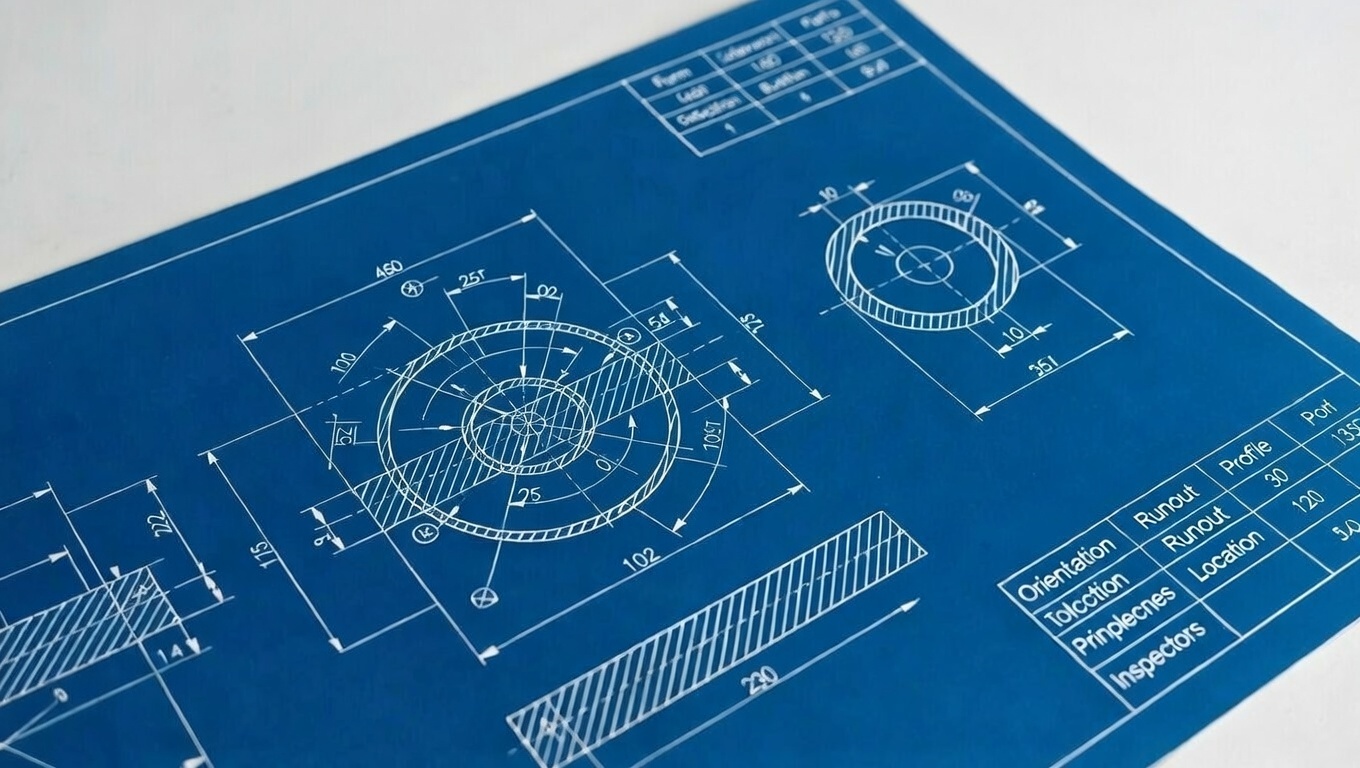

Tổng quan về 5 nhóm ký hiệu GD&T và ứng dụng trong Autodesk Inventor

Giới thiệu

Trong lĩnh vực thiết kế kỹ thuật hiện đại, Geometric Dimensioning and Tolerancing (GD&T) được xem như ngôn ngữ chung cho kỹ sư, giúp truyền đạt ý tưởng thiết kế với độ chính xác vượt trội so với chỉ sử dụng dung sai tuyến tính. Nếu trước đây, các bản vẽ chỉ dựa vào dung sai cộng-trừ cho chiều dài hoặc rộng, dễ dẫn đến mơ hồ và lỗi chức năng (như bộ phận đúng kích thước nhưng lệch hình dạng hoặc vị trí), thì ngày nay GD&T giải quyết vấn đề này bằng cách cung cấp hệ thống ký hiệu tiêu chuẩn hóa, quy định chính xác mức độ biến thiên cho phép của từng đặc trưng hình học. Hãy cùng OneCAD Vietnam tìm hiểu rõ hơn trong nội dung bài viết dưới đây nhé.

Tìm hiểu về Geometric Dimensioning and Tolerancing trong thiết kế cơ khí

Tổng quan

GD&T cung cấp một hệ thống ký hiệu tiêu chuẩn, cho phép kiểm soát hình học thực tế của chi tiết thay vì chỉ kiểm soát kích thước danh nghĩa. Nhờ đó, đội ngũ thiết kế, sản xuất và kiểm tra chất lượng có thể hiểu thống nhất yêu cầu kỹ thuật, giảm thiểu diễn giải chủ quan. Trong sản xuất hiện đại, đặc biệt với các cụm lắp ráp phức tạp, GD&T giúp:

• Loại bỏ sự mơ hồ trong bản vẽ
• Giảm tỷ lệ phế phẩm và sửa lại
• Cân bằng giữa hiệu năng – chi phí – khả năng gia công

Năm loại chính của ký hiệu GD&T

Ký hiệu GD&T được phân loại thành năm nhóm chính, mỗi nhóm kiểm soát một khía cạnh hình học cụ thể.

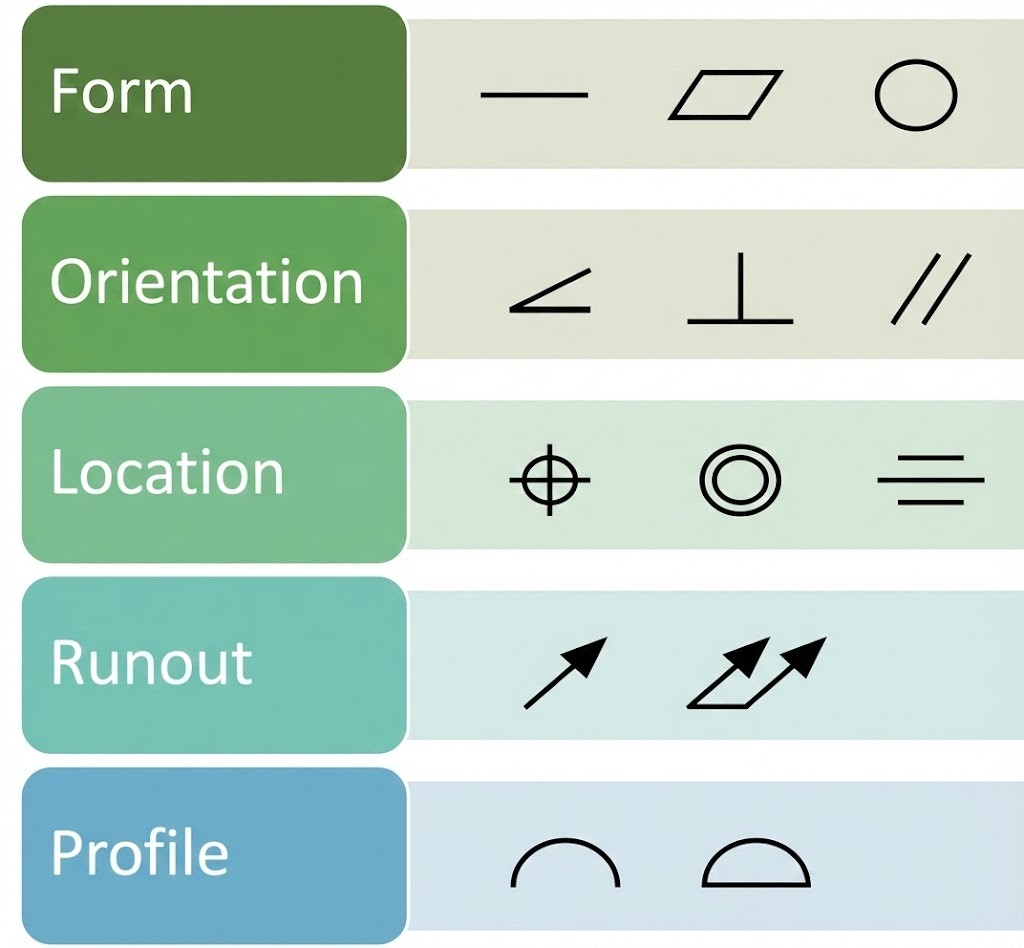

Hình ảnh mô tả ký hiệu của các loại dung sai hình học (GD&T)

Áp dụng GD&T trong Autodesk Inventor

Mặc dù GD&T có vẻ phức tạp, Autodesk Inventor đơn giản hóa quy trình bằng cách tích hợp trực tiếp vào môi trường mô hình 3D qua Model-Based Definition (MBD). Thay vì vẽ ký hiệu trên bản vẽ 2D, người dùng có thể áp dụng GD&T lên mô hình 3D, với dữ liệu semantic [DD8] [DD9] tuân thủ chuẩn ASME và ISO – phần mềm tự động kiểm tra xung đột và cảnh báo lỗi.

Công cụ Tolerance Analysis được tích hợp vào Inventor thông qua bộ sản phẩm Product Design & Manufacturing Collection sử dụng dữ liệu GD&T để phân tích cộng dồn dung sai trên toàn lắp ráp, dự đoán vấn đề lắp ghép và chi phí trước khi sản xuất.

Minh họa tích hợp GD&T trong Autodesk Inventor – áp dụng symbols trên mô hình 3D với Model-Based Definition

Kết luận

Ký hiệu GD&T là yếu tố cốt lõi để loại bỏ mơ hồ trong thiết kế kỹ thuật, đảm bảo sản phẩm không chỉ đúng kích thước mà còn hoạt động hoàn hảo. Khi tích hợp trong Autodesk Inventor qua MBD, GD&T trở nên dễ dàng áp dụng, nâng cao hiệu quả từ thiết kế đến sản xuất.
