Cách hoạt động của Content Center trên Inventor

Mở đầu

Nếu bạn sử dụng Autodesk Inventor chắc hẳn đã quen thuộc với Content Center, một thư viện gồm các chi tiết tiêu chuẩn hỗ trợ thiết kế. Nhưng có bao giờ bạn gặp phải lỗi mất liên kết với các chi tiết có trong Content Center khi chia sẻ dữ liệu thiết kế cho đồng nghiệp chưa? Hãy cùng OneCAD Vietnam khám phá cách hoạt động của nó, để hiểu rõ hơn về cách nó cải thiện quy trình thiết kế và phương án để khắc phục lỗi phổ biến trong bài viết dưới đây!

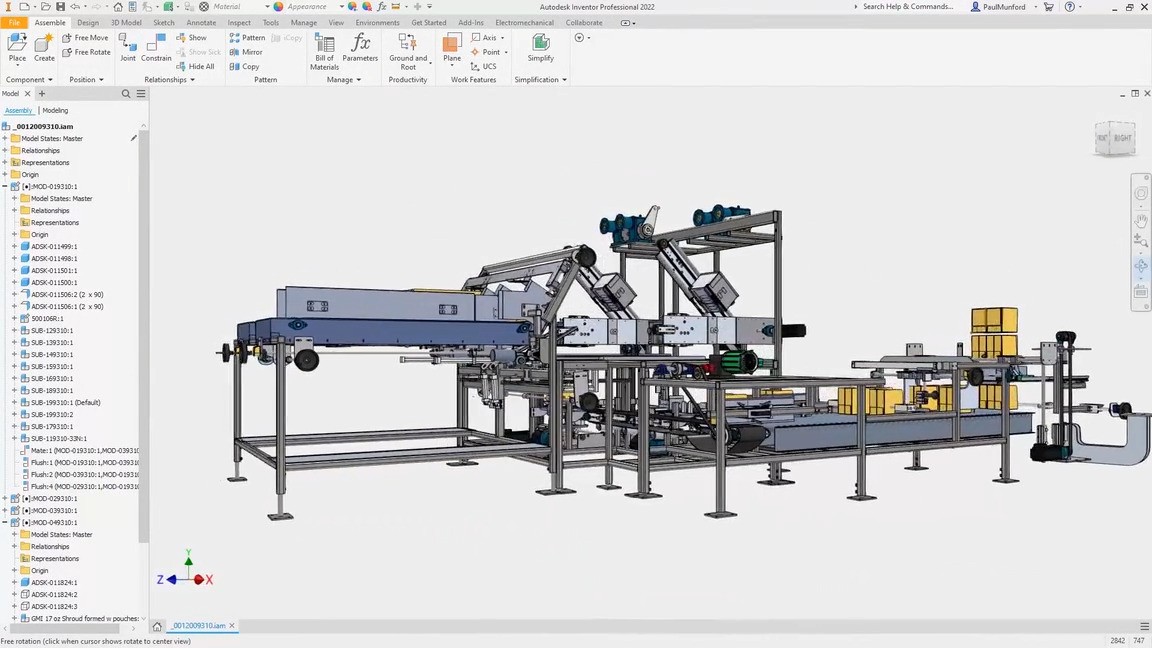

Cách thức hoạt động của Content Center trên Inventor

Tổng quan

Content Center trong Autodesk Inventor là công cụ quản lý và lưu trữ các chi tiết tiêu chuẩn được Inventor cung cấp, nó hỗ trợ quá trình thiết kế trở nên nhanh chóng và hiệu quả vì bạn sẽ không mất thời gian để mô hình hoá lại chi tiết để sử dụng cho công đoạn lắp ráp hoặc sử dụng với các công cụ khác như Frame Generator, Bolted Connections, và Tube and Pipe. Nó bao gồm một thư viện lớn với hơn 750.000 chi tiết phân theo nhiều tiêu chuẩn phổ biến hiện nay như ISO, ANSI, DIN, JIS,… Bạn có thể tùy biến và mở rộng thư viện theo nhu cầu cá nhân, làm cho quy trình thiết kế trở nên hiệu quả và có tính nhất quán hơn.

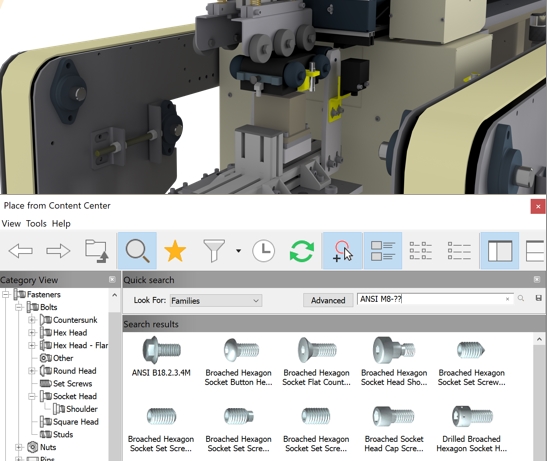

Tổng quan về Content Center trên Inventor

Cách hoạt động

Để tìm hiểu rõ về cách thức hoạt động của Content Center bạn cần nắm rõ 2 yếu tố sau đây:

• Các tệp IDLC
• Nơi lưu trữ các chi tiết tiêu chuẩn

Tệp IDLC

Trong Autodesk Inventor, tệp tin IDCL đóng vai trò quan trọng trong quản lý và sử dụng các chi tiết tiêu chuẩn trong Content Center. Bạn có thể hiểu IDCL là file đã được nén lại các chi tiết theo từng tiêu chuẩn như ISO, ANSI, trong mỗi file sẽ chứa đầy đủ các thông số kỹ thuật, kích thước và thông tin cần thiết để tạo ra các chi tiết theo yêu cầu trong quá trình thiết kế.

Ở mặc định thì đường dẫn lưu trữ của những file IDCL với Inventor 2024 sẽ là:

C:\ProgramData\Autodesk\Inventor 2024\Content Center\Libraries

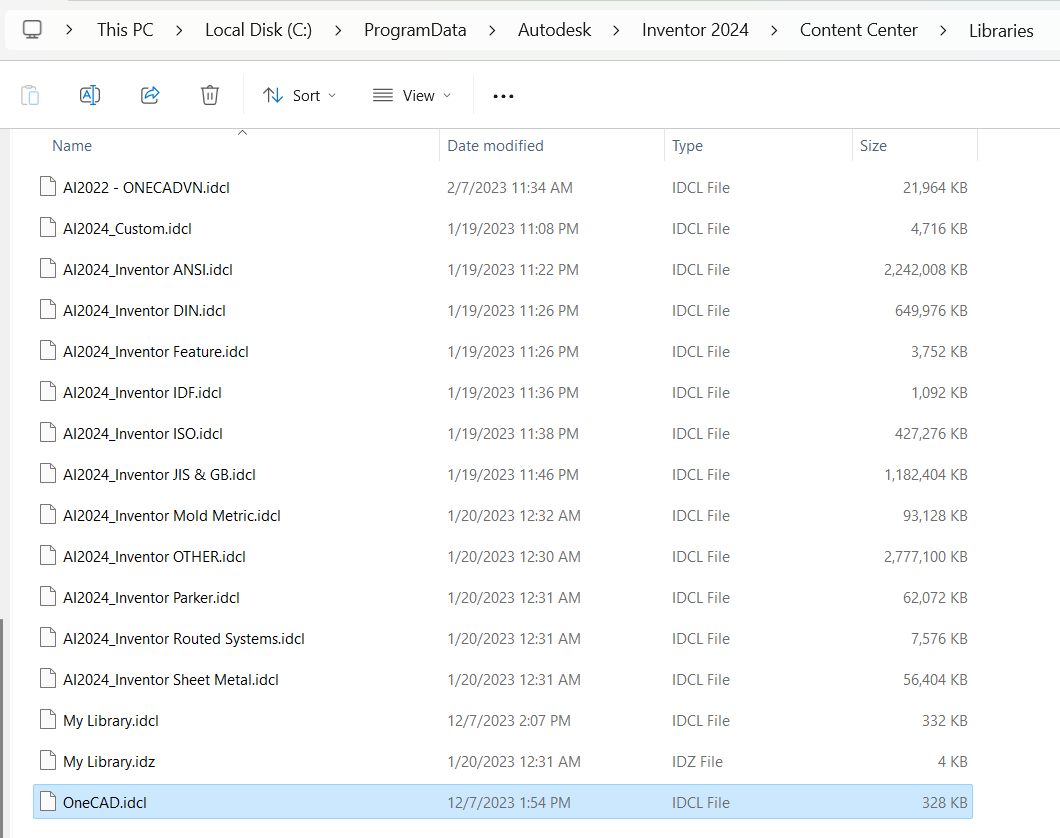

Nơi lưu trữ các tệp IDCL

Nơi lưu trữ các chi tiết tiêu chuẩn

Khi bạn chọn một chi tiết từ Content Center để đặt vào mô hình thì Inventor tạo ra một file tương ứng của chi tiết đó. File này ở thiết lập mặc định sẽ được lưu trữ trong một thư mục My Documents và việc quản lý đường dẫn đến thư mục này là quan trọng để duy trì liên kết giữa mô hình và chi tiết trong Content Center. Nếu đường dẫn không được quản lý chặt chẽ, có thể xảy ra tình trạng mất liên kết khi bạn chia sẻ hoặc di chuyển mô hình sang thư mục khác.

Dưới đây là 1 ví dụ cụ thể:

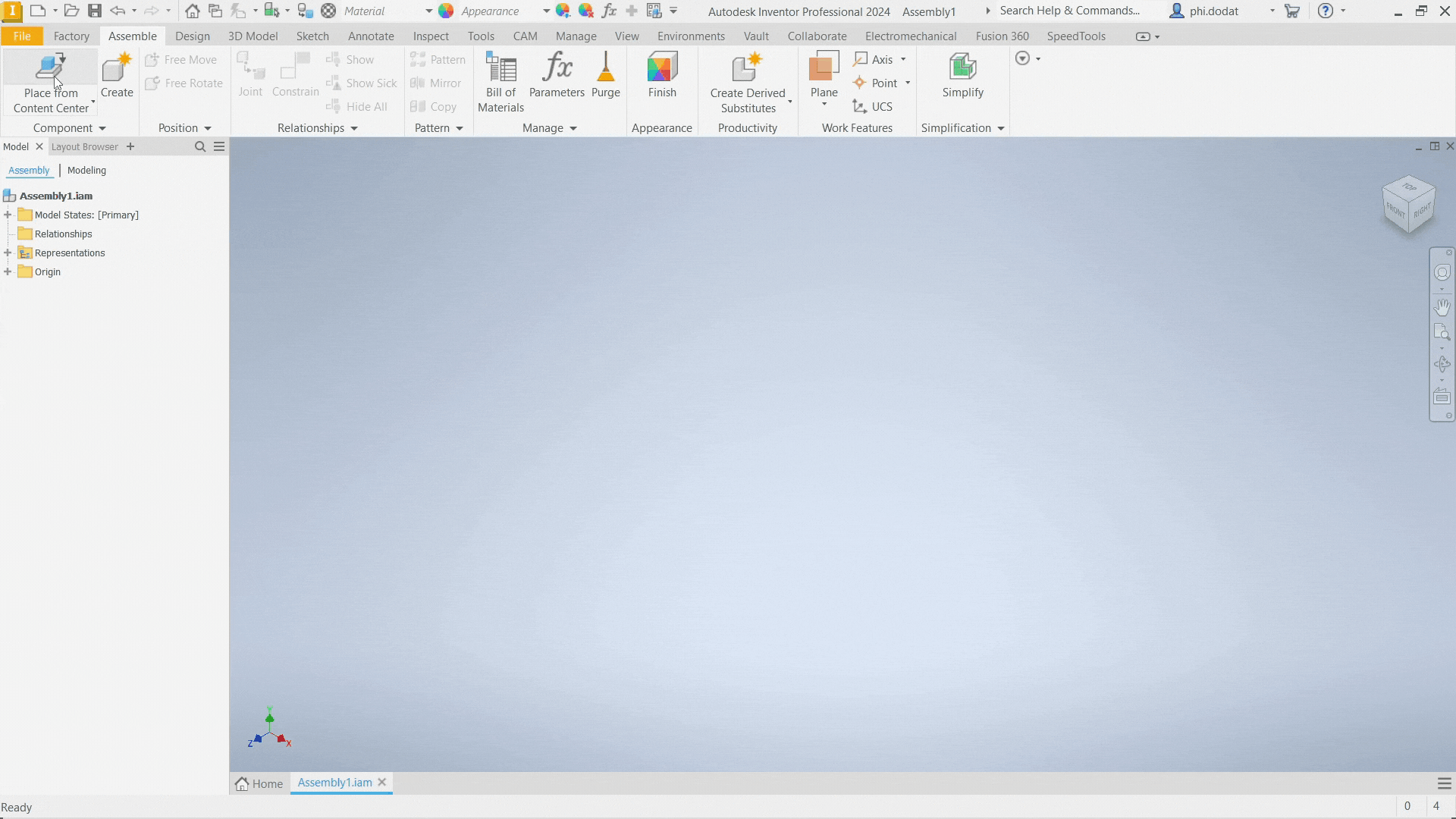

Ví dụ minh hoạ về cách Content Center hoạt động

Sau khi bạn chọn và đưa các chi tiết trong Content Center vào môi trường Assembly thì phần mềm dựa vào tiêu chuẩn bạn đã chọn và những thông tin có trong file IDCL để tạo ra các chi tiết tương ứng và lưu ở thư mục có địa chỉ là

C:\Users\<xxx> \Documents\Inventor\Content Center Files\R2024

Trong đó: <xxx> là tên máy của bạn

Lỗi thường gặp trong Content Center

Một số bạn sẽ bị nhầm lẫm khi chia sẻ file thiết kế với người khác, bạn chỉ gửi file assembly thì khi họ mở lên sẽ gặp lỗi mất liên kết với các chi tiết tiêu chuẩn vì Inventor hoạt động dựa vào sự liên kết giữa các đối tượng theo đường dẫn và vị trí lưu nên khi muốn chia sẻ bạn phải gửi tất cả thư mục bao gồm cả thư mục chứa các chi tiết tiêu chuẩn.

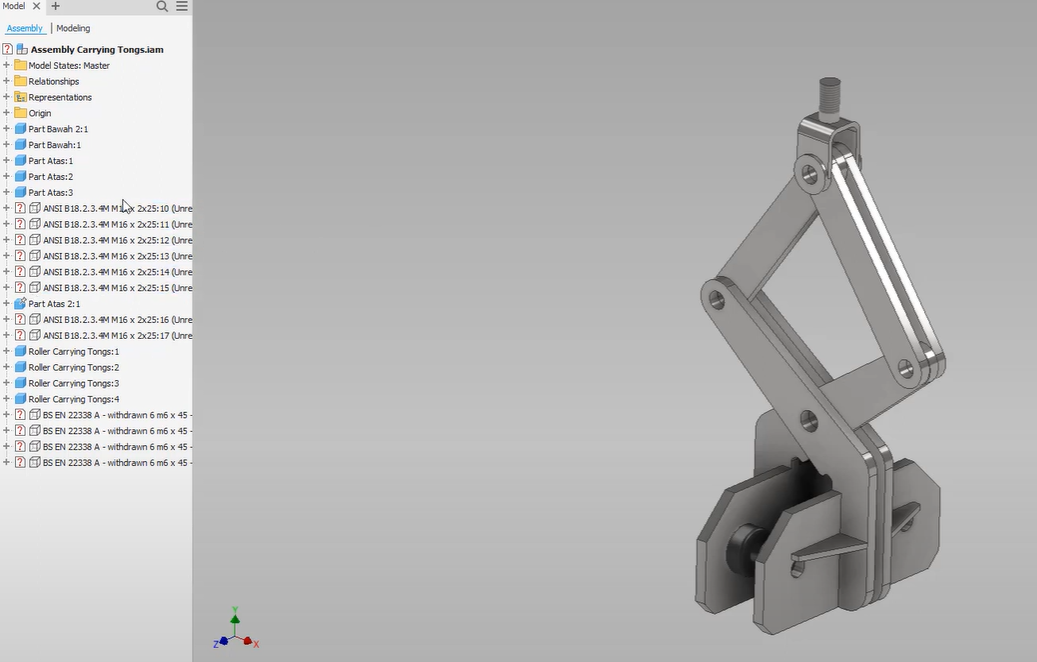

Lỗi mất liên kết với các chi tiết thư viện

Để hỗ trợ người dùng dễ dàng hơn trong việc chia sẻ thì Inventor cung cấp tính năng Pack and Go, nói một cách đơn giản, tính năng này sẽ đóng gói tất cả thông tin liên quan thành 1 file nén, từ đó khi bạn chia sẻ thiết kế với đồng nghiệp thì tất cả dữ liệu sẽ được truyền tải.

Trước đây, OneCAD Vietnam đã thực hiện nội dung liên quan đến Pack and Go, các bạn có thể bấm tại đây để tham khảo thêm thông tin.

Kết luận

Content Center trong Autodesk Inventor là một công cụ quan trọng giúp quản lý và sử dụng chi tiết tiêu chuẩn một cách hiệu quả trong quá trình thiết kế. Cách hoạt động của Content Center dựa vào các tệp IDCL để tạo ra chi tiết từ thông số và kích thước tiêu chuẩn. Để giảm thiếu khả năng gặp lỗi mất liên kết khi chia sẻ dữ liệu thì bạn nên sử dụng tính năng phương án Pack and Go để đóng gói và chia sẻ toàn bộ dữ liệu cần thiết, bảo đảm tính nhất quán trong quản lý.

Đạt Phi
