Các vấn đề thường gặp khi Copy Design trong Inventor Professional

Trong quá trình thiết kế sản phẩm, chắc chắn nhu cầu tái sử dụng các cụm lắp ráp có sẵn để phát triển sản phẩm là không thể thiếu. Đặc biệt là với những dạng sản phẩm chỉ khác nhau về kích thước thì chắc chắn việc tái sử dụng mô hình có sẵn sẽ giảm thiểu được rất nhiều thời gian mô hình hóa, và đó cũng là mục đích và lợi ích khi ứng dụng mô hình 3D trong thiết kế và sản xuất.

Với người dùng Inventor thì cũng sẽ cung cấp cho người dùng hỗ trợ cho quy trình tái sử dụng thiết kế (Copy Design) một cách nhanh chóng và đồng bộ. Tuy nhiên, rất nhiều người dùng Inventor Professional lại không nắm được các công cụ này, dẫn đến việc copy thiết kế không đúng và ảnh hưởng cũng như tốn thời gian khi sử dụng sau này.

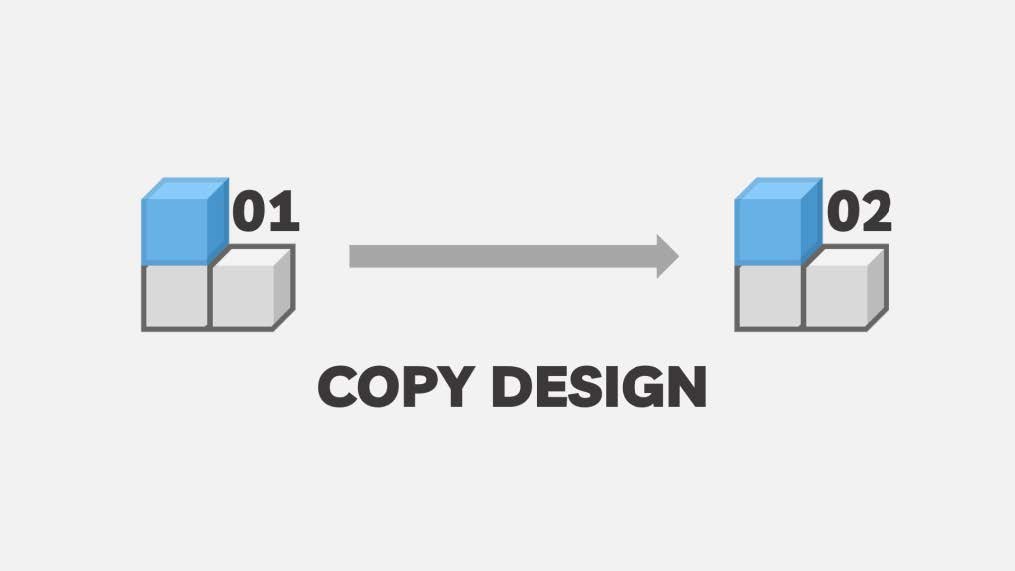

Copy Design để tái sử dụng thiết kế

Bài viết này, chúng ta hãy cũng nhau trao đổi về các vấn đề thường gặp trong quá trình tái sử dụng thiết kế của người dùng Inventor Professional. Đầu tiên để hiểu được vấn đề chúng ta cần nắm được nguyên tắc liên kết và lưu trữ thiết kế của phần mềm Inventor Professional. Với Các bộ lắp Assembly của phần mềm Inventor thì sẽ liên kết theo đường dẫn lưu trữ của sản phẩm, nghĩa là khi mở bộ lắp phần mềm sẽ vào đúng đường dẫn của chi tiết trong folder trên máy tính để lấy chi tiết ra, và đây cũng là nguyên nhân chính dẫn đến nhiều vấn đề trong Copy Design.

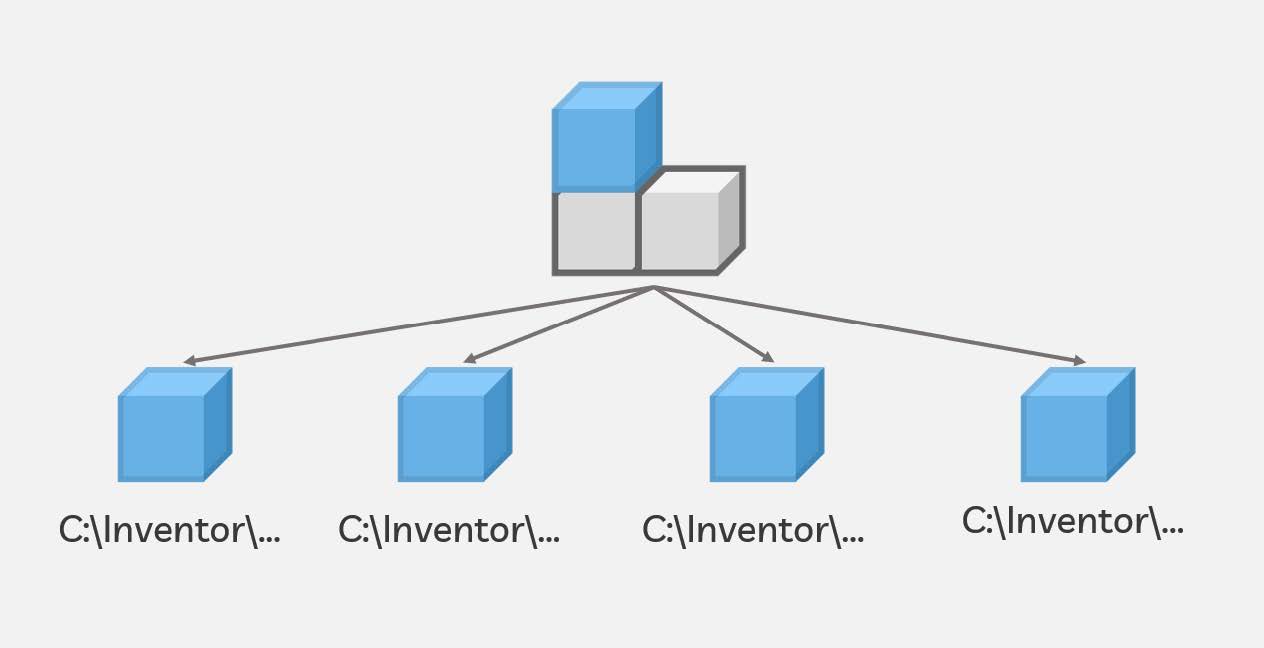

File Assembly liên kết với Part dựa trên đường dẫn file

Assembly liên kết với Part cũ

Những người mới bắt đầu hay chọn phương án copy file Asm và tất cả những chi tiết Part liên quan sang folder khác để tạo thành một bộ lắp mới.Tuy nhiên, như đã nói ở trên file Assembly sẽ liên kết với các Part thông qua đường dẫn do đó việc bạn copy thủ công thì file Assembly mới vẫn sẽ là liên kết với các file Part của, nếu các file Part có thay đổi thì cũng sẽ ảnh hưởng đến Assembly mà bạn đã copy.

Hơn thế nữa việc copy thủ công sẽ không thể giúp bạn thay đổi được tên của các chi tiết trong sản phẩm hoặc tên của bộ lắp Assembly.

Pack and Go để copy Design

Một tính năng mà nhiều người rất hay dùng khi có nhu cầu Copy Design đó chính là Pack and Go. Đây cũng là một giải pháp ổn để các bạn có thể copy sản phẩm của bạn. Tuy nhiên cách này thì chỉ có thể phù hợp với nhu cầu bạn muốn đóng gói sản phẩm để gửi cho đối tác hoặc đồng nghiệp xem. Còn nếu để sử dụng Pack and Go để tái sử dụng thiết kế hoặc tạo ra một thiết kế mới độc lập với thiết kế cũ thì đây không phải là một lựa chọn phù hợp. Pack and Go có thể sẽ giúp bạn thay đổi được đường dẫn liên kế của sản phẩm, tuy nhiên vấn đề lại phát sinh là do tên của các chi tiết.

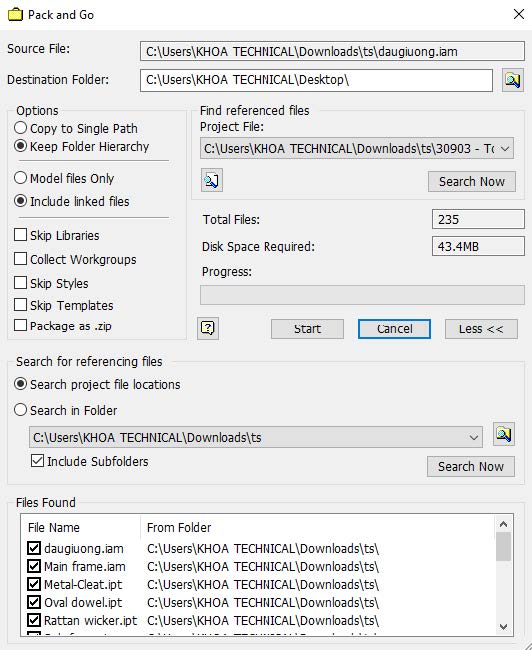

Công cụ Pack and Go

Khi bạn đặt một folder Pack and Go vào trong Workspace của thiết kế mà bạn đang làm, thì rất dễ dẫn đến tình trạng phía trên khi copy thủ công. Vấn đề này thì chúng ta hoàn toàn có thể giải quyết thông qua việc sử dụng công cụ Design Assistant để đổi tên lại các chi tiết.

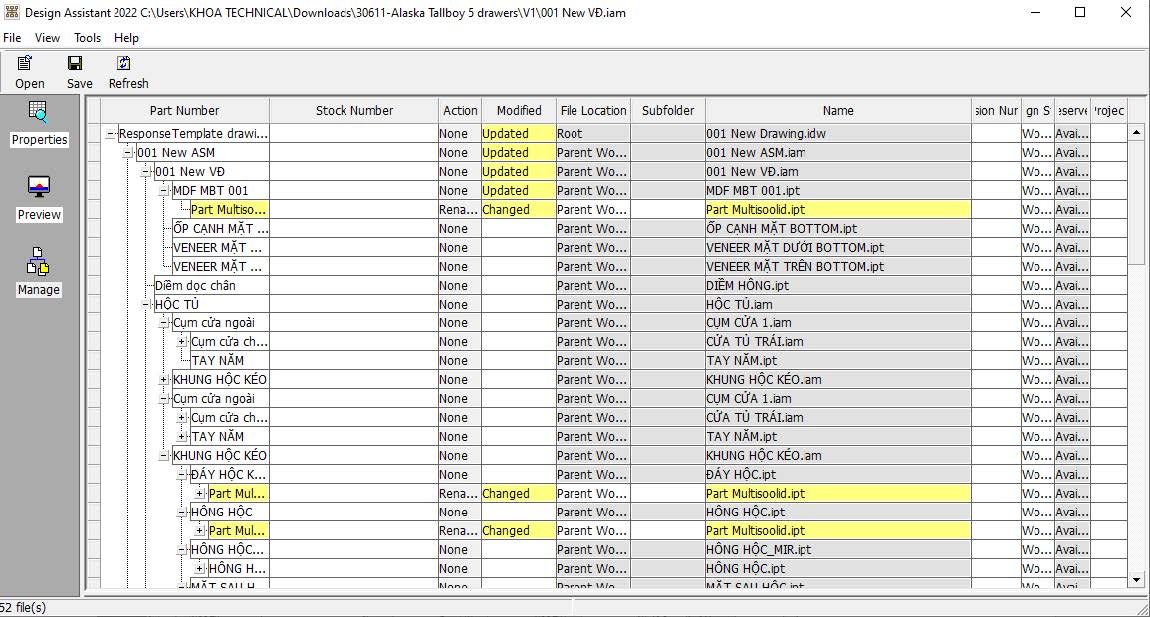

Đổi tên chi tiết với Design Assistant

Và trên đây là 2 vấn đề rất hay gặp khi bạn muốn Copy Design các sản phẩm của mình trên phần mềm Inventor Professional. Autodesk cũng hỗ trợ cho người dùng rất nhiều công cụ trong Inventor để có thể giúp tái sử dụng các thiết kế. Hãy chờ đợt trong những bài viết tiếp theo nhé.

Đăng Khoa
