Giới thiệu
Trong nhiều doanh nghiệp cơ khí, một phần không nhỏ thời gian của kỹ sư thiết kế không dành cho việc thiết kế. Đó là thời gian sửa kích thước cho một đơn hàng gần giống đơn hàng trước, cấu hình lại cụm lắp ráp theo yêu cầu của khách hàng, điền khung tên bản vẽ, thay thế linh kiện và quản lý các biến thể sản phẩm.
Đây đều là những công việc có quy luật nhưng vẫn được thực hiện thủ công. Bài viết này của OneCAD Vietnam sẽ tìm hiểu iLogic – tính năng tự động hóa thiết kế được tích hợp sẵn trong Autodesk Inventor – hoạt động như thế nào, có thể dùng vào những công việc gì và mang lại lợi ích nào cho đội ngũ kỹ thuật.
iLogic là gì và vì sao Autodesk phát triển công cụ này
iLogic là công cụ tự động hóa thiết kế dựa trên quy tắc, được tích hợp sẵn trong Autodesk Inventor mà không cần cài đặt thêm phần mềm bên ngoài. Công cụ này cho phép xây dựng các mô hình được điều khiển bằng logic và có thể tự động cập nhật theo dữ liệu đầu vào, tham số và yêu cầu thiết kế, thay vì phải chỉnh sửa thủ công từng chi tiết.
Theo Autodesk, iLogic được tạo ra để giảm khối lượng công việc lặp lại và để lưu giữ ý đồ thiết kế cùng kiến thức kỹ thuật ngay trong mô hình. Điểm thứ hai đặc biệt đáng chú ý: khi logic tính toán chỉ nằm trong kinh nghiệm của một vài kỹ sư lâu năm, doanh nghiệp dễ phụ thuộc vào những cá nhân đó; khi được chuyển thành các quy tắc trong mô hình, kiến thức kỹ thuật sẽ trở thành tài sản chung của tổ chức.
Về yêu cầu kỹ năng, Autodesk mô tả iLogic ở mức sử dụng cơ bản không đòi hỏi kỹ năng lập trình chuyên sâu, nhờ các mẫu đoạn mã có sẵn, biểu mẫu nhập liệu và cơ chế tạo quy tắc có hướng dẫn. Cần hiểu đúng rằng đây là “không cần lập trình chuyên sâu”, chứ không phải “không cần biết lập trình”.
Bốn thành phần tạo nên cơ chế hoạt động của iLogic
Cơ chế của iLogic gồm bốn thành phần, mỗi thành phần giữ một vai trò riêng:
- Rules (quy tắc): thành phần cốt lõi. Theo tài liệu Autodesk, mỗi rule là một chương trình Visual Basic (VB.NET) ngắn, nhúng trong tài liệu chi tiết, cụm lắp ráp hoặc bản vẽ, có khả năng theo dõi và điều khiển tham số, feature hay linh kiện khác. Ví dụ: thêm kết cấu đỡ khi chiều rộng máy vượt ngưỡng cho trước.
- Parameters (tham số): dữ liệu mà quy tắc đọc và ghi. Tên tham số Inventor được dùng trực tiếp như biến trong rule; iLogic đọc giá trị khi quy tắc chạy và ghi giá trị đã thay đổi trở lại mô hình khi kết thúc.

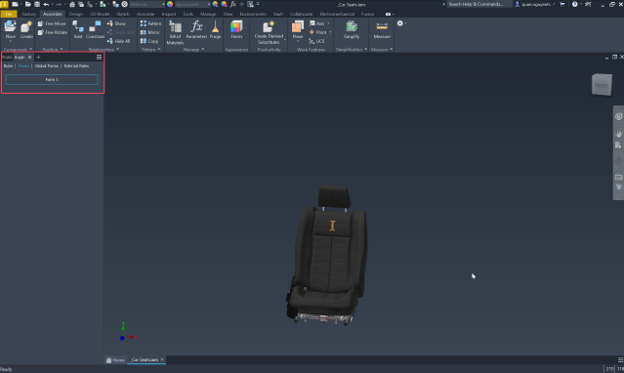

- Forms (biểu mẫu nhập liệu): giao diện tùy chỉnh nối với tham số, thuộc tính và quy tắc của tài liệu. Form dựng bằng kéo thả, không cần lập trình, và không bắt buộc phải có rule đi kèm.
- Event triggers (kích hoạt theo sự kiện): quyết định thời điểm quy tắc chạy. Mặc định rule tự chạy khi tham số nó dùng làm biến thay đổi; ngoài ra có thể gắn quy tắc với các sự kiện khác của tài liệu.
Các tình huống ứng dụng phổ biến
Autodesk nêu các nhóm ứng dụng chính của iLogic.

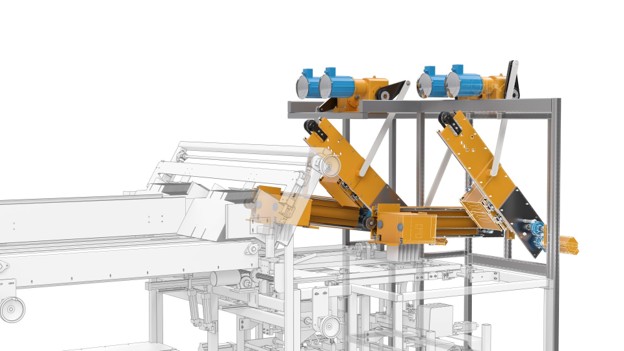

Cấu hình sản phẩm là nhóm rõ nét nhất: sinh ra các biến thể hợp lệ từ một mô hình mẫu duy nhất, áp dụng cho băng tải, thiết bị công nghiệp, hệ thống cầu thang, thiết bị xử lý vật liệu, máy chuyên dụng và sản phẩm xây dựng.

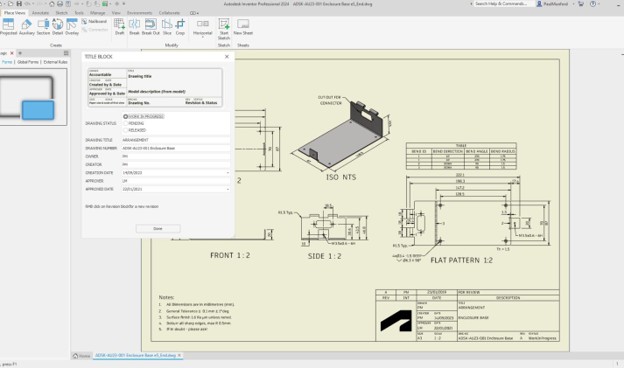

Tự động hóa bản vẽ xử lý việc điền khung tên (title block), cập nhật thông tin trên bản vẽ và quản lý metadata. Tự động hóa cụm lắp ráp cho phép thay thế linh kiện, bật tắt feature và điều khiển hành vi của cụm theo thông số người dùng nhập vào. Ngoài ra, hỗ trợ thực thi theo tiêu chuẩn kỹ thuật: áp dụng quy ước đặt tên, kiểm tra tính hợp lệ của dữ liệu nhập và cập nhật thuộc tính tài liệu.
Autodesk dẫn chia sẻ của ông JJ Johnson, Giám đốc vận hành Viewrail, rằng đội ngũ của họ hiện thiết kế dự án theo hướng “Smart Design” để áp dụng iLogic về sau. Điều này phản ánh một nguyên tắc: iLogic phát huy tác dụng khi mô hình được dựng có chủ đích từ đầu.
Kết luận
iLogic có thể không mang lại nhiều lợi ích đối với những thiết kế chỉ thực hiện một lần, đặc biệt khi công sức xây dựng và kiểm tra quy tắc lớn hơn thời gian có thể tiết kiệm được.
Nhưng với sản phẩm có cấu trúc ổn định và thay đổi thông số theo từng đơn hàng, đây chính là nơi thời gian kỹ sư bị tiêu hao nhiều nhất mà ít ai để ý. Giá trị dài hạn nằm ở chỗ kiến thức kỹ thuật được viết ra một lần và nằm lại trong mô hình – nền tảng để doanh nghiệp đi tiếp sang các bước tự động hóa rộng hơn. Các tính năng iLogic cụ thể cần kiểm tra theo phiên bản Autodesk Inventor đang sử dụng.
Minh Quân
Nguồn: Autodesk
