Với những người làm việc trong lĩnh vực thiết kế, có thể thấy rằng nhu cầu sử dụng nhiều màn hình cùng một lúc, là một nhu cầu thiết yếu, tuy nhiên nếu như bạn chỉ có một màn hình duy nhất, thì cũng đừng lo lắng, trong phần mềm AutoCAD, chúng ta cũng có sẵn tính năng chia màn hình ra thành nhiều phần khác nhau. Đến với bài viết ngày hôm nay, OneCAD Vietnam sẽ giới thiệu đến với các bạn tính năng Viewport Configuration, để các bạn có thể dễ dàng chia màn hình làm việc của mình ra thành nhiều phần khác nhau.
2. Tiếp theo chúng ta sẽ nhấn vào biểu tượng Viewport Configuration và sổ các tùy chọn có trong lệnh này.
3. Chọn các kiểu Viewport phù hợp với nhu cầu của các bạn, sau đó giao diện làm việc sẽ được hiển thị đúng theo Option, mà các bạn đã chọn.
Điều tuyệt vời nhất của tính năng này đó chính là, nó sẽ giúp cho các bạn có 4 vị trí nhìn khác nhau trên cùng một bản vẽ của mình, từ đó các bạn có thể chỉ định vị trí nhìn của các Viewport theo ý muốn của các bạn, ngoài ra khi tiến hành thao tác phác thảo hay chỉnh sửa bất kỳ chi tiết nào đó trong bản vẽ, thì các cửa sổ Viewport còn lại cũng sẽ được cập nhật và đồng bộ theo.
Trong trường hợp các bạn muốn khôi phục lại về trạng thái mặc định ban đầu, chúng ta có thể chọn Option Signle, như trong hình ảnh dưới đây.

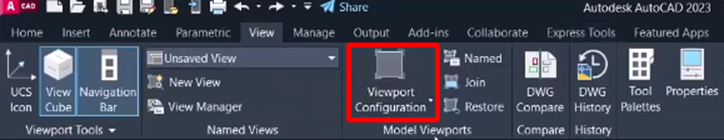

Vị trí Viewport Configuration trong AutoCAD
Hướng dẫn sử dụng

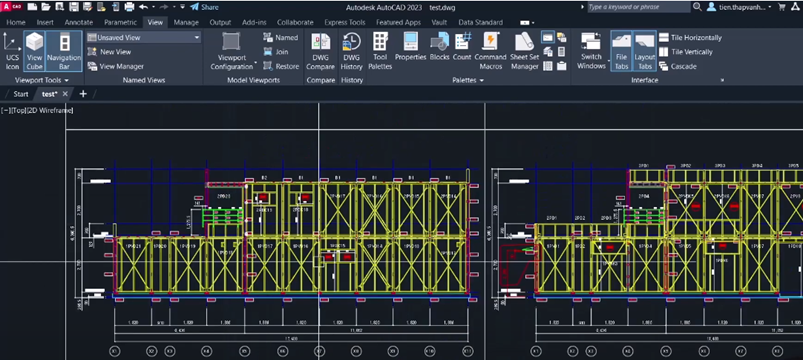

1. Trên giao diện của phần mềm AutoCAD, các bạn tìm đến tab View, trong tab này, chúng ta sẽ dễ dàng nhìn thấy tính năng Viewport Configuration.Viewport Configuration sẽ hiển thị trong tab View
2. Tiếp theo chúng ta sẽ nhấn vào biểu tượng Viewport Configuration và sổ các tùy chọn có trong lệnh này.

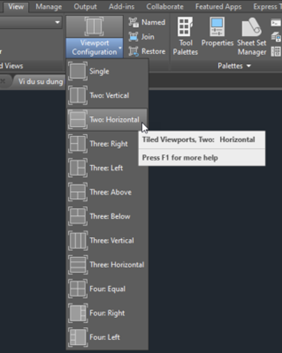

Các tùy chọn trong Viewport Configuration
3. Chọn các kiểu Viewport phù hợp với nhu cầu của các bạn, sau đó giao diện làm việc sẽ được hiển thị đúng theo Option, mà các bạn đã chọn.

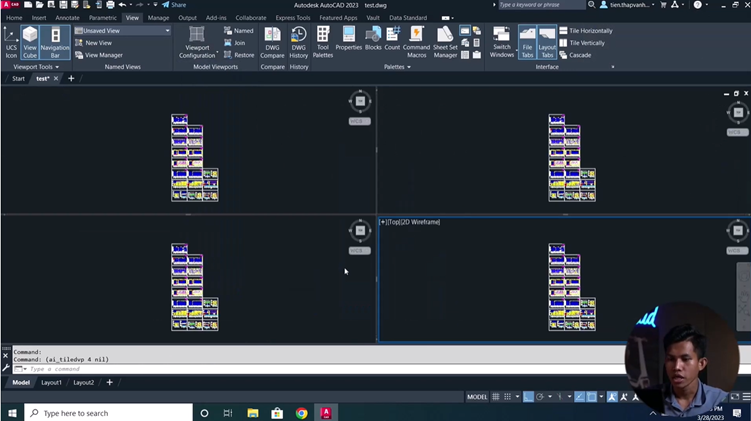

Giao diện hiển thị khi chọn chế độ Viewport (Four: Equal)
Điều tuyệt vời nhất của tính năng này đó chính là, nó sẽ giúp cho các bạn có 4 vị trí nhìn khác nhau trên cùng một bản vẽ của mình, từ đó các bạn có thể chỉ định vị trí nhìn của các Viewport theo ý muốn của các bạn, ngoài ra khi tiến hành thao tác phác thảo hay chỉnh sửa bất kỳ chi tiết nào đó trong bản vẽ, thì các cửa sổ Viewport còn lại cũng sẽ được cập nhật và đồng bộ theo.

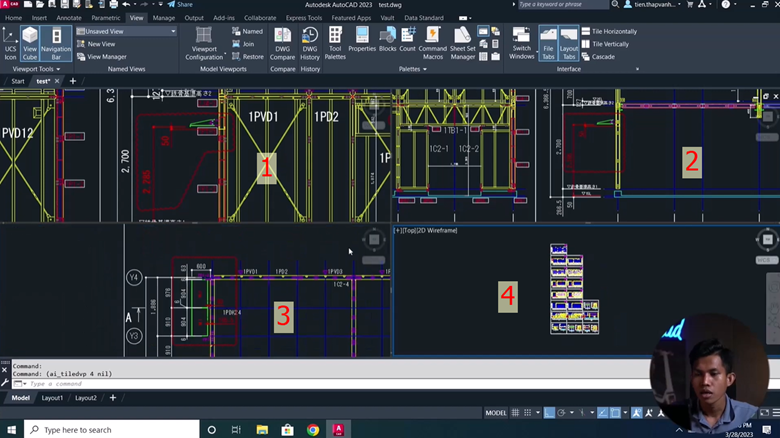

Làm việc cùng với 4 cửa sổ Viewport trong phần mềm AutoCAD
Trong trường hợp các bạn muốn khôi phục lại về trạng thái mặc định ban đầu, chúng ta có thể chọn Option Signle, như trong hình ảnh dưới đây.

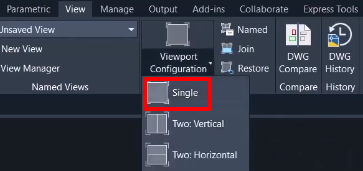

Chế độ hiển thị Viewport mặc định trong AutoCAD
Tuy rằng tính năng này sẽ không thể mang lại trải nghiệm tốt nhất, so với dùng cùng lúc nhiều màn hình trực tiếp, tuy nhiên nó cũng khá hữu ích cho nhiều trường hợp.
Hy vọng rằng, bài viết này sẽ giúp ích cho các bạn trong quá trình làm việc với phần mềm Autodesk AutoCAD, nếu như các bạn muốn tìm hiểu thông tin chi tiết hơn về tính năng này, vui lòng liên hệ ngay với OneCAD Vietnam, để được tư vấn và hỗ trợ tốt nhất.
Ngoài ra các bạn có thể xem video hướng dẫn chi tiết về tính năng Viewport Configuration, trên kênh Youtube của OneCAD Vietnam để hiểu rõ hơn về tính năng này, trong các phiên bản của phần mềm AutoCAD, thông qua video dưới đây.
