Giới Thiệu Tính Năng Collision Detection Trên Fusion 360

6 12 / 2023

629

Giới thiệu

Trong lĩnh vực sản xuất, việc đảm bảo tính chính xác và an toàn trong quy trình gia công là vô cùng quan trọng. Nhận thấy được sự cần thiết của 1 tính năng kiểm tra va chạm thì trên Fusion 360, Autodesk đã phát triển tính năng Collision Detection, mang lại một giải pháp toàn diện cho vấn đề này, giúp người dùng phát hiện và ngăn chặn các nguy cơ va chạm tiềm ẩn trước khi bắt đầu gia công thực tế. Hãy cùng OneCAD Vietnam tìm hiểu sâu hơn về tính năng trên trong bài viết này nhé!

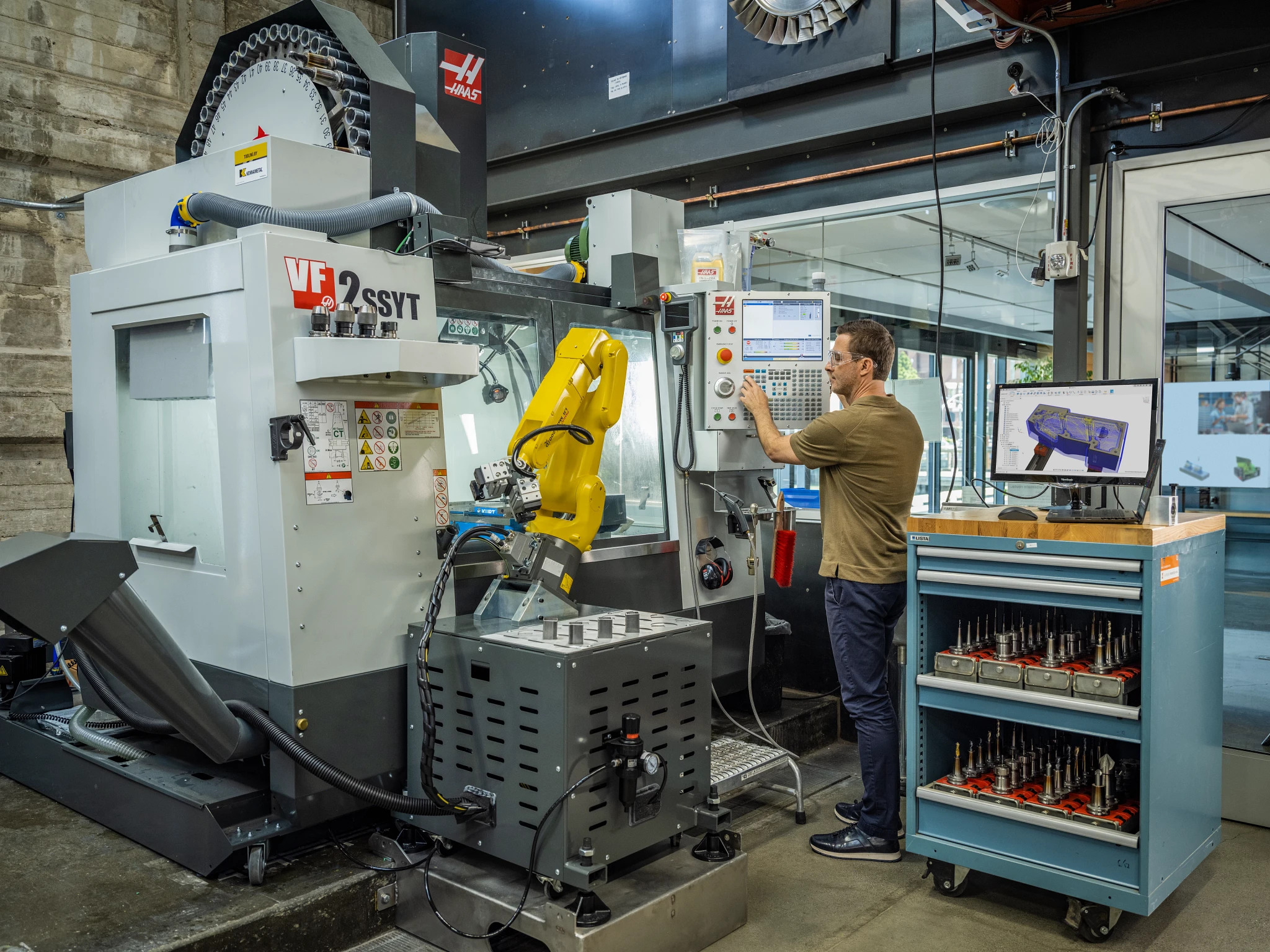

Giới thiệu tính năng Collision Detection trên Fusion 360
Giới thiệu tính năng Collision Detection trên Fusion 360

Tổng quan về Collision Detection

Collision Detection được Autodesk xây dựng trên PowerMill – phần mềm gia công cao cấp, tính năng này cho phép người dùng phát hiện và phân tích các va chạm tiềm ẩn trong quá trình mô phỏng chuyển động chạy dao. Gần đây, nhận thấy được sự phát triển của Fusion 360, hãng đã mang công cụ kiểm tra va chạm vào phần mềm hoạt động trên nền tảng đám mây, cụ thể hơn là tích hợp vào Machining Extension, điều này có nghĩa là bạn phải triển khai tiện ích mở rộng khả năng lập trình gia công thì mới sử dụng được Collision Detection. Công cụ này sẽ giúp bạn đưa ra quyết định tốt hơn liên quan đến thay đổi công cụ và điều chỉnh cài đặt gia công trên máy CNC đa trục. Điều này không chỉ tăng cường độ chính xác mà còn nâng cao chất lượng tổng thể của quy trình làm việc.

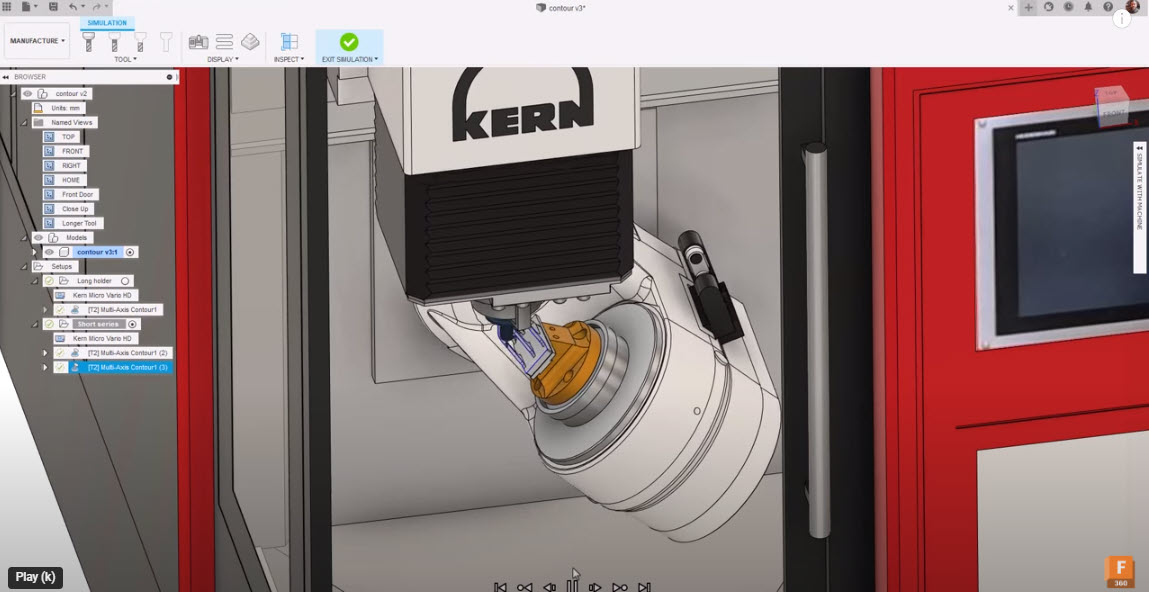

Tổng quan về tính năng Collision Detection
Tổng quan về tính năng Collision Detection

Cách hoạt động của Collision Detection

Collision Detection trên Fusion 360 hoạt động bằng cách sử dụng thuật toán đặc biệt để quét kiểm tra chi tiết 3D, tổng quan dụng cụ cắt, đồ gá chi tiết và thiết bị gia công, tiếp theo phần mềm sẽ quét kiểm tra các đường chạy dao đã được thiết lập, kết hợp 2 kết quả phân tích thì phần mềm có thể dự đoán và cảnh báo các vị trí có thể xảy ra va chạm. Khi thiết lập trên phần mềm bạn cần chọn đúng thông số dụng cụ cắt, đồ gà và thiết bị gia công để kết quả phân tích là chính xác nhất so với thực tế.

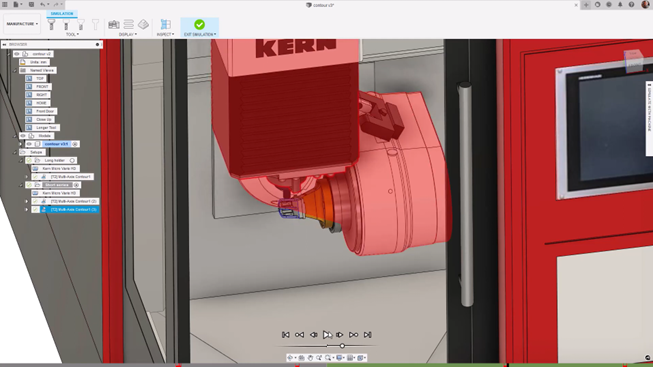

Khi phát hiện va chạm phần mềm sẽ hiện đỏ chi tiết gia công
Khi phát hiện va chạm phần mềm sẽ hiện đỏ chi tiết gia công

Sau khi phần mềm đề xuất các vị trí có thể xảy ra va chạm bạn có thể rê chuột vào các vùng đó trên thanh Timeline để dễ dàng biết được sự xung đột đã xảy ra giữa các đối tượng nào và có thể điều chỉnh đường chạy dao để tránh các va chạm không mong muốn.

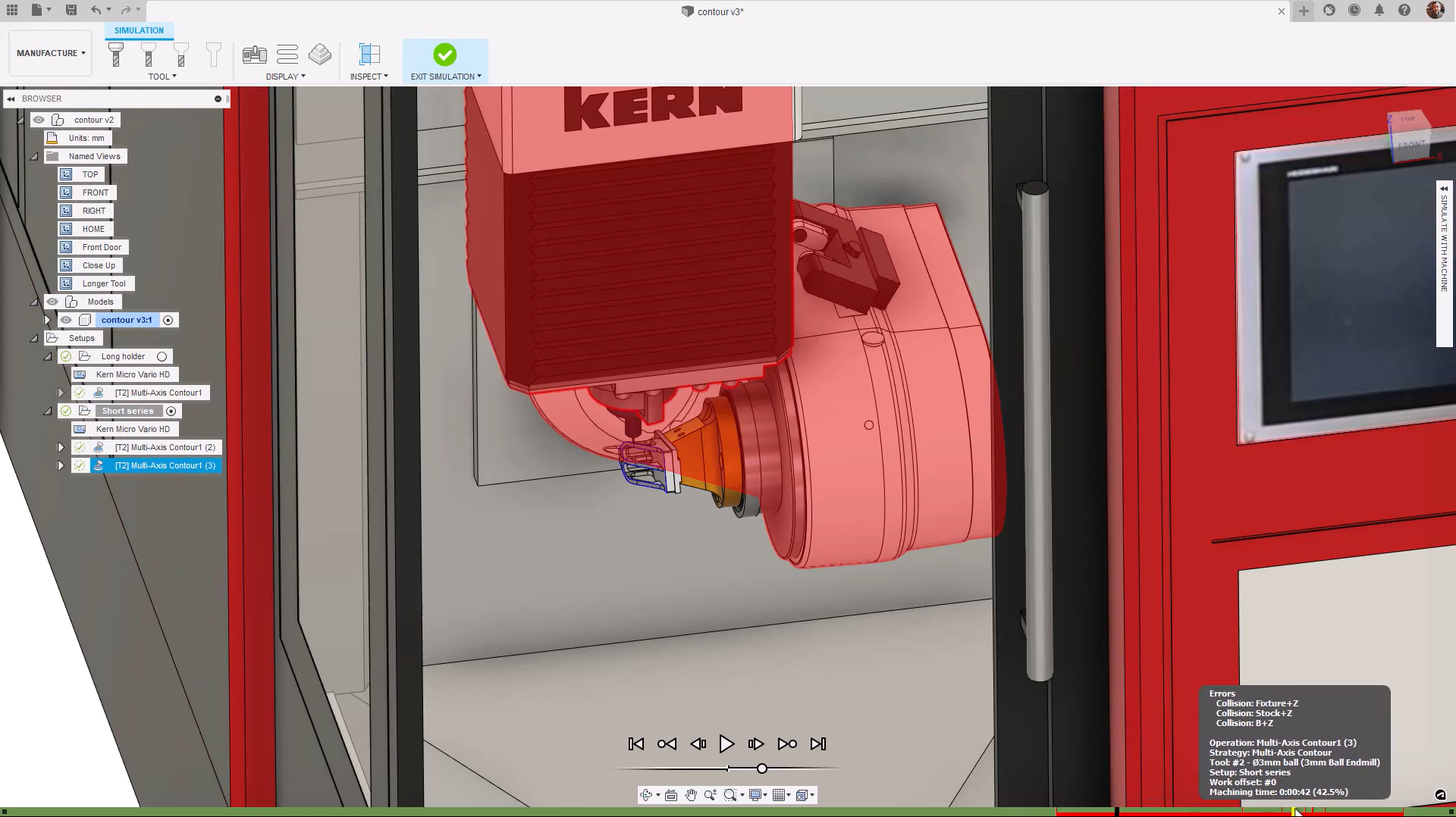

Mục Timeline sẽ hiện chi tiết các bộ phận va chạm
Mục Timeline sẽ hiện chi tiết các bộ phận va chạm

Kết Luận

Collision Detection trên Fusion 360 là một bước tiến lớn trong lĩnh vực sản xuất, mang lại khả năng kiểm soát sâu sắc cho quá trình gia công. Với khả năng cung cấp thông tin về mọi va chạm, tính năng này sẽ giúp cho công đoạn sản xuất trở nên hiệu quả hơn, hỗ trợ người dùng Fusion 360 vượt qua những thách thức phức tạp.

Đạt Phi
Nguồn: Autodesk
