Chi Tiết Bản Cập Nhật Inventor Professional 2026 (Phần 2)

Giới thiệu

Nối tiếp nội dung cập nhật về Inventor Professional 2026, trong bài viết này, chúng ta sẽ cùng khám phá các nâng cấp trong môi trường Assembly, Drawing và khả năng cộng tác với Revit. Những cải tiến này không chỉ giúp tối ưu hóa quy trình làm việc mà còn nâng cao hiệu quả thiết kế, giúp người dùng tiết kiệm thời gian và tăng cường khả năng quản lý các dự án phức tạp. Hãy cùng tìm hiểu rõ hơn về các công cụ mới và cách chúng hỗ trợ bạn trong công việc hàng ngày nhé!

Chi tiết bản cập nhật Inventor Professional 2026 (phần 2)

Môi trường Assembly

• Nâng cấp Mirror

Tính năng Mirror trong môi trường lắp ráp đã được cải thiện, bạn có 2 tùy chọn như sau:

• Create mirror pattern: Phần mềm tạo đối tượng đối xứng và giữ tính liên kết giữa mô hình gốc và mô hình được Mirror. Khi thay đổi các thành phần trong lắp ráp, chúng sẽ được cập nhật sang file đối xứng một cách tự động, bao gồm tất cả các ràng buộc (constraints).
• Create flat structure: Phần mềm tạo ra đối tượng đối xứng mà không có tính liên kết giữa các thành phần Part với nhau về constraint, đây là cách tạo Mirror được hỗ trợ trên các phiên bản trước.

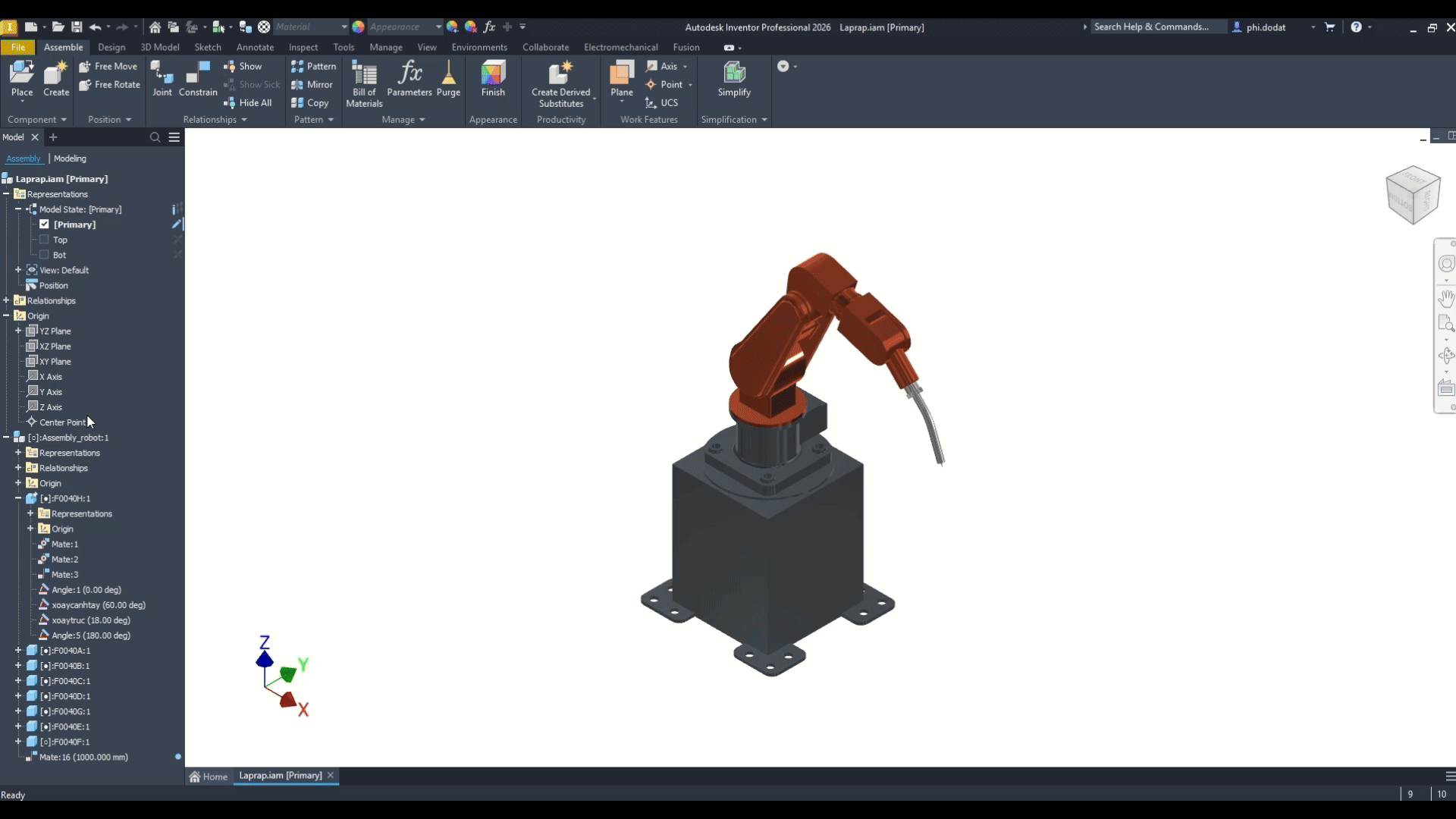

Video mô tả nâng cấp tính năng Mirror trong môi trường Assembly

• Nâng cấp Model States

Trong phiên bản Inventor 2026, tính năng Model States đã được cải tiến mạnh mẽ, mang lại nhiều lợi ích cho người dùng trong việc quản lý và chỉnh sửa các trạng thái mô hình. Người dùng cũng có thể dễ dàng chia sẻ hoặc hủy quan hệ BOM, cải thiện sự đồng bộ giữa các thành phần trong mô hình.

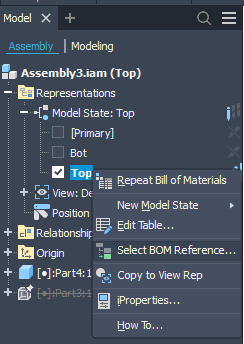

Cách chia sẻ BOM trên giữa các Model States trên Inventor 2024

Thêm vào đó, với bản cập nhật mới, bạn được bổ sung thêm khả năng chỉnh sửa trực tiếp Model States thông qua “Edit Table” mà không cần sử dụng Excel như trước đây, mang đến tiện lợi khi sử dụng.

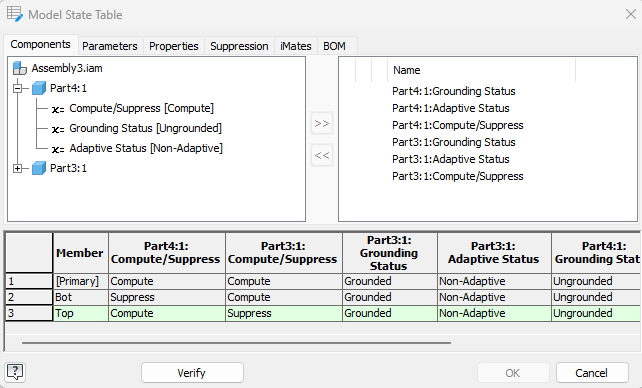

Bảng chỉnh sửa Model State trên Inventor 2026

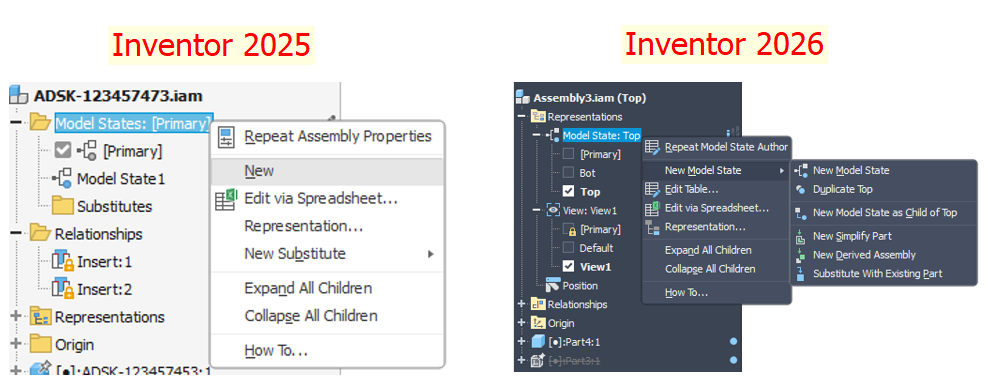

Ngoài ra, giao diện người dùng cũng được tối ưu hóa khi Model States và Design Views giờ đây được nhóm lại trong thư mục Representations trong Model Browser. Các thao tác Model States cũng đã được gom lại trong một menu.

• Nâng cấp Content Center

Phần mềm bổ sung thêm mục Favorites các nhóm trong Content Center, cho phép bạn tạo các nhóm chi tiết thường xuyên sử dụng.

Ví dụ: bạn có thể tạo ra các nhóm riêng dựa vào đặc tính của chi tiết như Bolt, Nut, Washer, từ các nhóm này bạn sẽ dễ dàng truy cập và sử dụng những chi tiết quen thuộc. Thay vì như trước đây chỉ có 1 mục Favorite thì giờ bạn có thể phân chia nó theo các nhóm phù hợp.

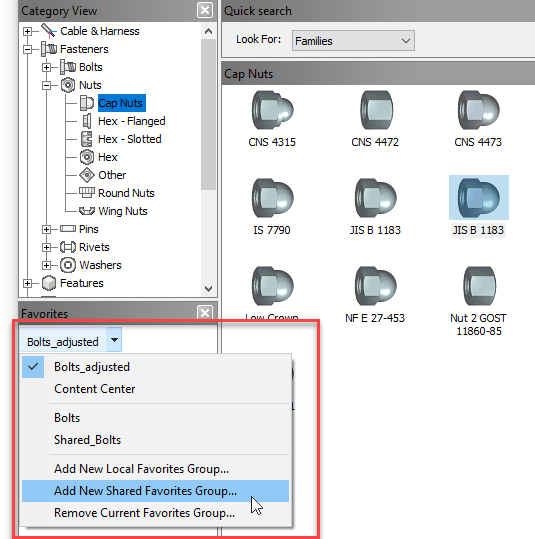

Nâng cấp công cụ Favorites trong Content Center trên Inventor 2026

Thêm vào đó, công cụ tìm kiếm trong Content Center đã được cải thiện, cho phép mở rộng các tham số tìm kiếm, bao gồm các tham số do bạn đặt ra.

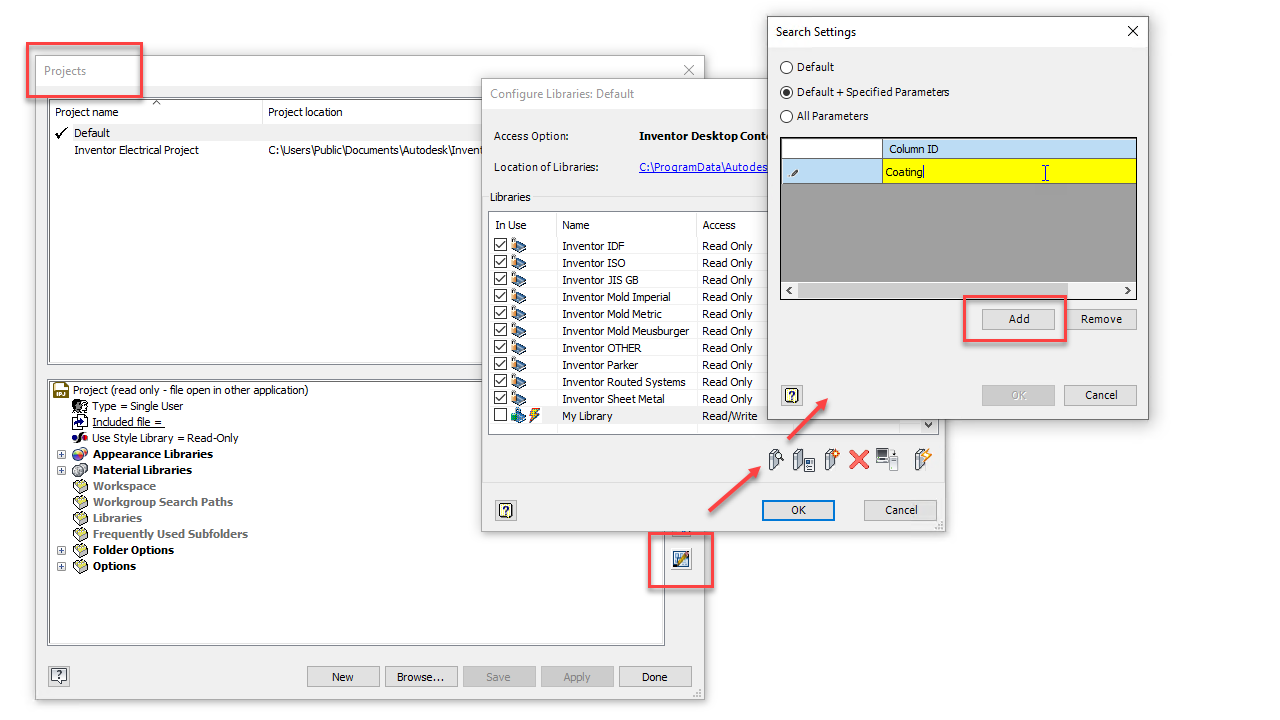

Có thể thiết lập thêm tham số trong Content Center để dễ dàng tìm kiếm

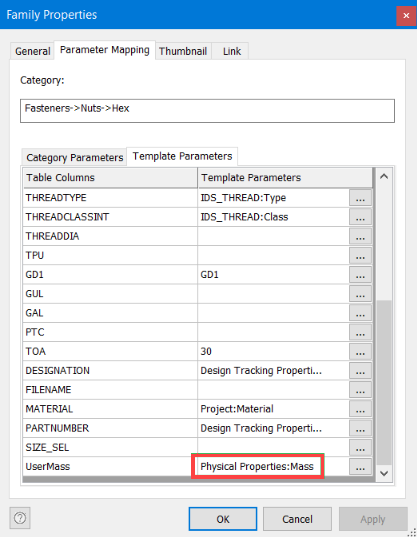

Cuối cùng, Inventor 2026 hỗ trợ Override Physical Properties: Mass, cho phép bạn thiết lập lại khối lượng cho các thành phần trong Content Center.

• Nâng cấp Bolted Connection

Tính năng Bolted Connection giờ đây cho phép bạn chỉ định bước ren cụ thể khi có nhiều lựa chọn cho một con ốc.

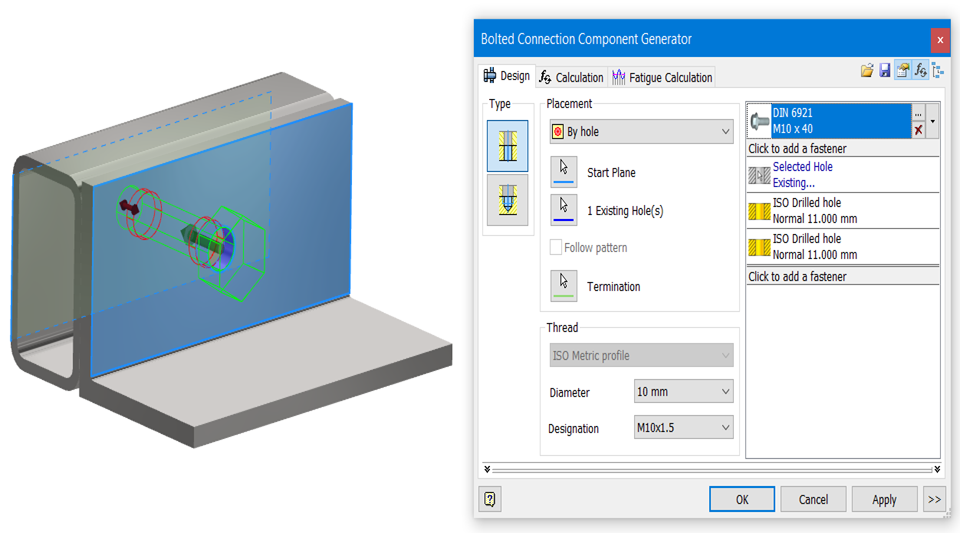

Lựa chọn bước ren phù hợp với tính năng Bolted Connection trên Inventor 2026

Môi trường Drawing

• Nâng cấp Sketch Based Break View

Trước đây, bạn không thể kiểm soát vị trí của Break View trong bản vẽ. Trên Inventor 2026, vị trí của Break View được điều khiển thông qua sketch, cho phép bạn chọn một sketch có thích hợp, để tạo Break View.

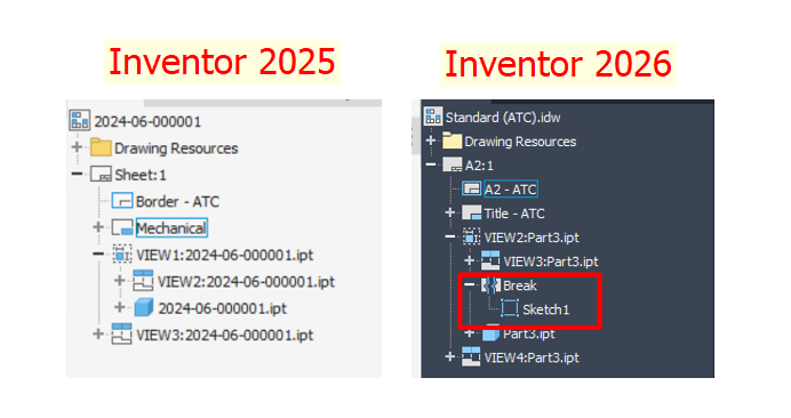

Hình ảnh mô tả tính năng Break được lưu lại trong Model Browser trên Inventor 2026

• Nâng cấp View Annotation and View Label Properties

Các thuộc tính Annotation và Label Properties của các view như Auxiliary View, Section View, và Detail View đã được cập nhật.

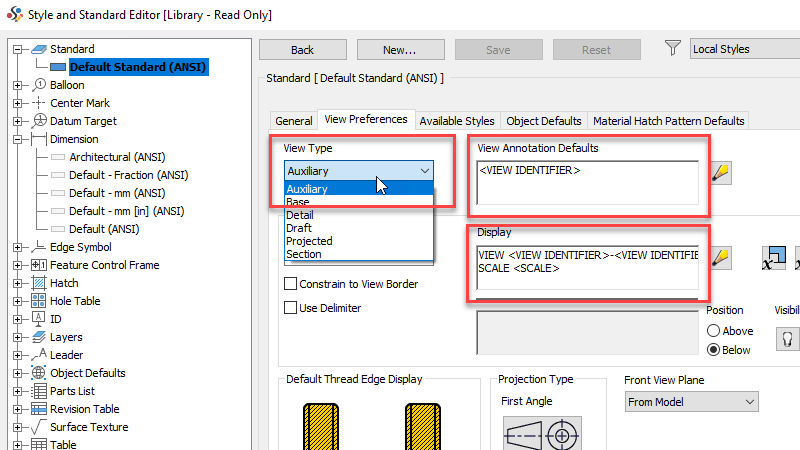

Thiết lập giá trị của Annotation và Label Properties trong mục Style and Standard Editor

 Các thuộc tính mới bao gồm:

• PARENT SHEET ZONE: khu vực của sheet parent.
• VIEW SHEET NAME: tên của sheet.
• VIEW SHEET INDEX: thứ tự của sheet.
• VIEW SHEET ZONE: khu vực của sheet.

Các thuộc tính này có thể được chỉnh sửa trong Format Text dialog của parent view.

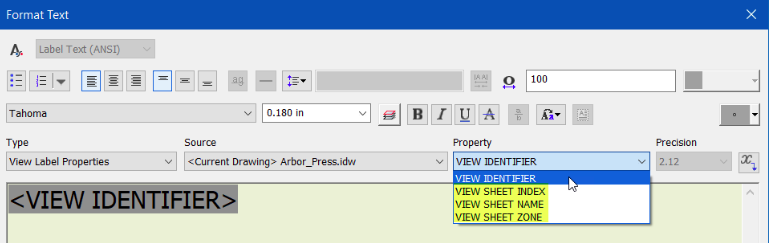

Dễ dàng trích xuất giá trị liên quan đến của Sheet trong Inventor 2026

• Nâng cấp Edges trong Projected Views

Các đường viền hiển thị (Edges) với các đường gấp khúc đã được cải tiến để người dùng nhìn dễ dàng hơn trong các Projected View của Detail View và Partial Section View khi tùy chọn Set Cut Edges as Smooth bị tắt. Những đường viền sẽ được tạo ra trong các bản vẽ mới và các bản vẽ hiện tại sẽ không được cập nhật tự động.

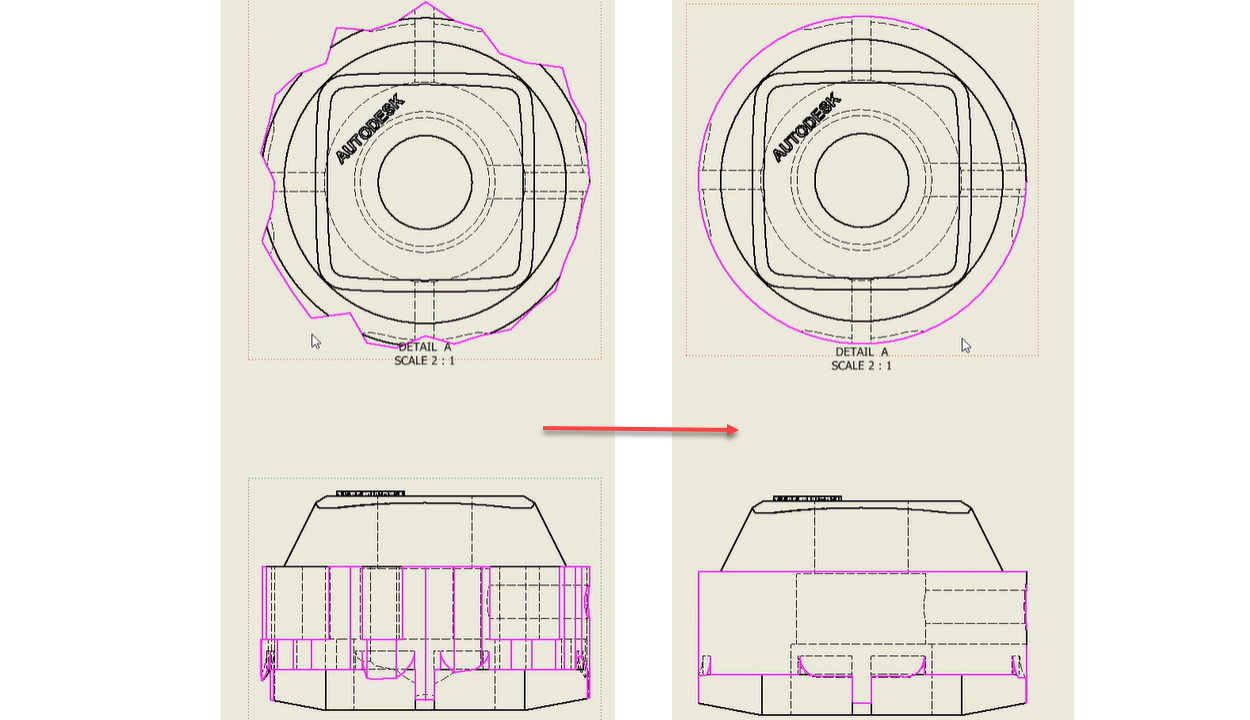

Nâng cấp hiển thị các đường viền khi sử dụng Projected View

• Thêm loại kích thước mới (Linear Sum và Angular Sum)

Giờ đây bạn có thể tạo Linear Sum và Angular Sum để tính tổng khoảng cách hoặc tổng góc cho các đối tượng có giá trị bằng nhau. Các kích thước này được tính toán từ kích thước cơ sở và sẽ tự động bị xóa nếu kích thước cơ sở bị xóa.

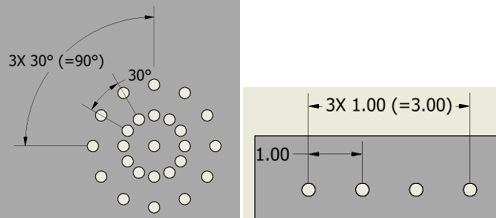

Hình ảnh minh hoạ kích thước Linear Sum và Angular Sum trên Inventor 2026

• Nâng Cấp Kiểu Kích Thước Drawing

Một kiểu kích thước Architectural Dimensions mới theo tiêu chuẩn DIN 1356-1 đã được thêm vào Style and Standard Editor. Kiểu kích thước này sử dụng đơn vị m và cm sẽ giúp bạn làm việc dễ hơn với các bản vẽ kiến trúc.

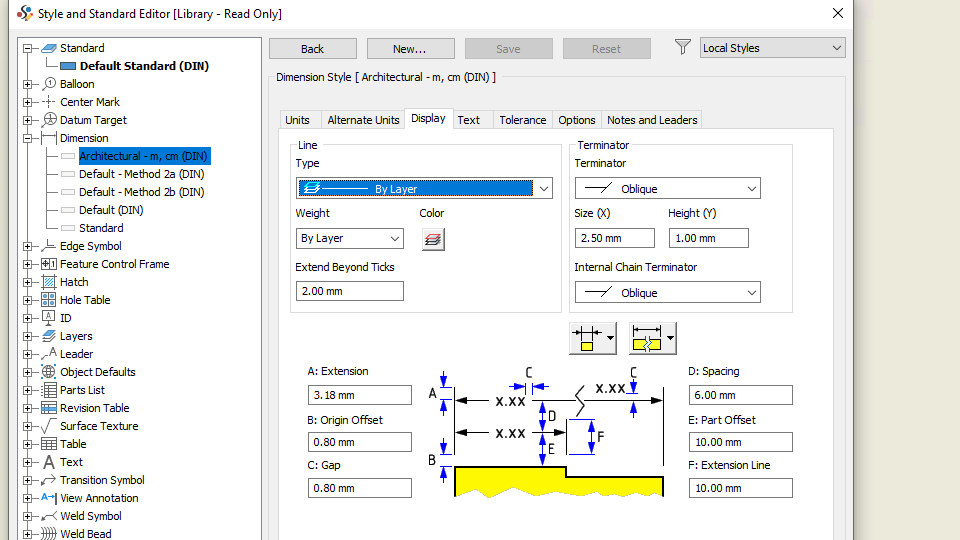

Kiểu ghi kích thước Architectural Dimensions được thêm vào Inventor 2026

Làm việc cộng tác với Revit

Trong phiên bản Inventor 2026, đã có một số cải tiến về tính tương thích với Revit. Các cải tiến nổi bật bao gồm:

• Bổ sung công cụ Placement

Một trong những thay đổi quan trọng là việc thêm vào Coordinate System panel, gồm các lệnh UCS và Placement. Placement cho phép bạn chọn hướng mô hình và các điểm toạ độ trên Inventor sao cho phù hợp với vị trí trong Revit, tuy nhiên công cụ này chỉ hỗ trợ các phiên bản Revit từ 2023 trở lên.

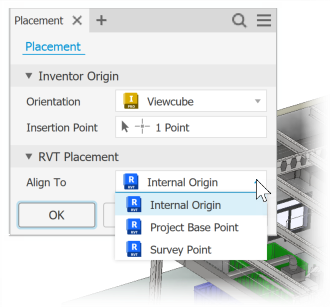

Giao diện Placement trên Inventor 2026

• Bổ sung hộp thoại tuỳ chỉnh trường thông tin

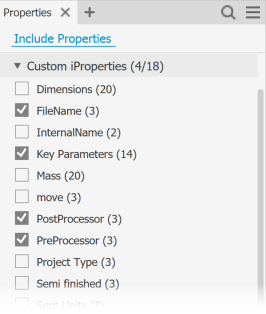

Một Panel phục vụ mục đích truy xuất các thông tin cho Revit đã được thêm vào. Bảng Include Properties cho phép bạn chọn các trường thông tin như Custom iProperties, Instance Properties, Standard iProperties và Factory Properties để sử dụng cho file được export, giúp quá trình xây dựng mô hình BIM trở nên đơn giản hơn.

• Thanh Ribbon export RFA

Một nhóm tính năng cho RFA exports cũng được bổ sung, gồm các lệnh như Author Properties, Simplify Substitute và Export Building Components, giúp bạn dễ dàng tạo ra các đối tượng phù hợp.

Một nhóm tính năng được bổ sung trong Bim Content trên Inventor 2026

• Thêm tuỳ chọn template và cấu trúc file

Một tùy chọn Parts Only, đã được thêm vào giao diện Export Revit. Khi chọn lựa chọn này, tất cả các Parts trong file lắp ráp sẽ được chuyển đổi thành các đối tượng riêng biệt trong Revit. Thêm vào đó, việc chọn Revit Template (.rte) sẽ quyết định phiên bản của tệp và bạn được phép sử dụng các template từ Revit.

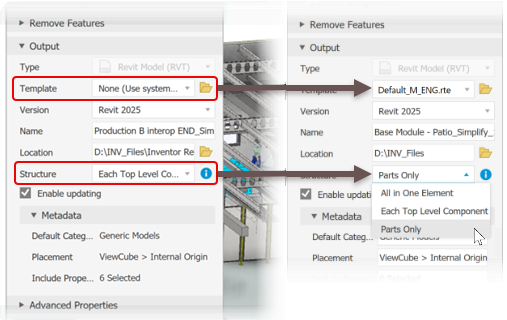

Thêm tuỳ chọn về template và cấu trúc file khi export mô hình sang Revit

• Tuỳ chỉnh Revit Categories

Bạn có thể chọn Revit Categories trong các bảng Bill of Materials (BOM), bản vẽ, Part List, Leader Text... Việc thay đổi các danh mục Revit giờ đây dễ dàng hơn, giúp cải thiện khả năng quản lý và tổ chức tài liệu trong quá làm việc.

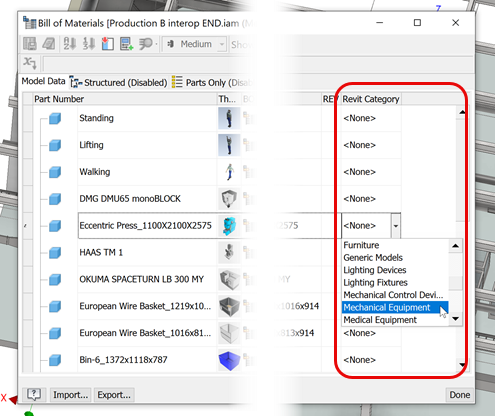

Dễ dàng chọn các giá trị Categories của Revit trong BOM trên Inventor 2026

Kết luận

Các cập nhật trong Inventor 2026 mang lại nhiều cải tiến quan trọng, giúp tối ưu hóa quy trình làm việc và nâng cao hiệu quả thiết kế. Những tính năng mới trong các công cụ như Mirror, Model States và Simplify giúp người dùng dễ dàng thao tác với các mô hình phức tạp, trong khi cải tiến về giao diện và tính tương thích với Revit sẽ mở rộng khả năng tương tác của phần mềm và cải thiện trải nghiệm người dùng. Những nâng cấp này giúp người dùng tiết kiệm thời gian, giảm thiểu lỗi và tối ưu hóa quy trình thiết kế, mang lại lợi ích rõ rệt trong công việc hàng ngày.
