Chia sẻ 2D Views & Sheets với Shared Views trong Revit 2022

17 3 / 2022

487

Autodesk giới thiệu chức năng Shared Views ở phiên bản Revit 2021.1. Chức năng này cho phép bạn chia sẻ mô hình 3D trong Revit với người khác bằng cách sử dụng link chia sẻ. Link chia sẻ giúp người xem mô hình bằng bất cứ trình duyệt internet nào. Link Shared View sẽ hoạt động trong 30 ngày, bên cạnh đó người tạo link có thể gia hạn hoặc xóa bỏ link.

Chia sẻ 2D Views & Sheets với Shared Views trong Revit 2022

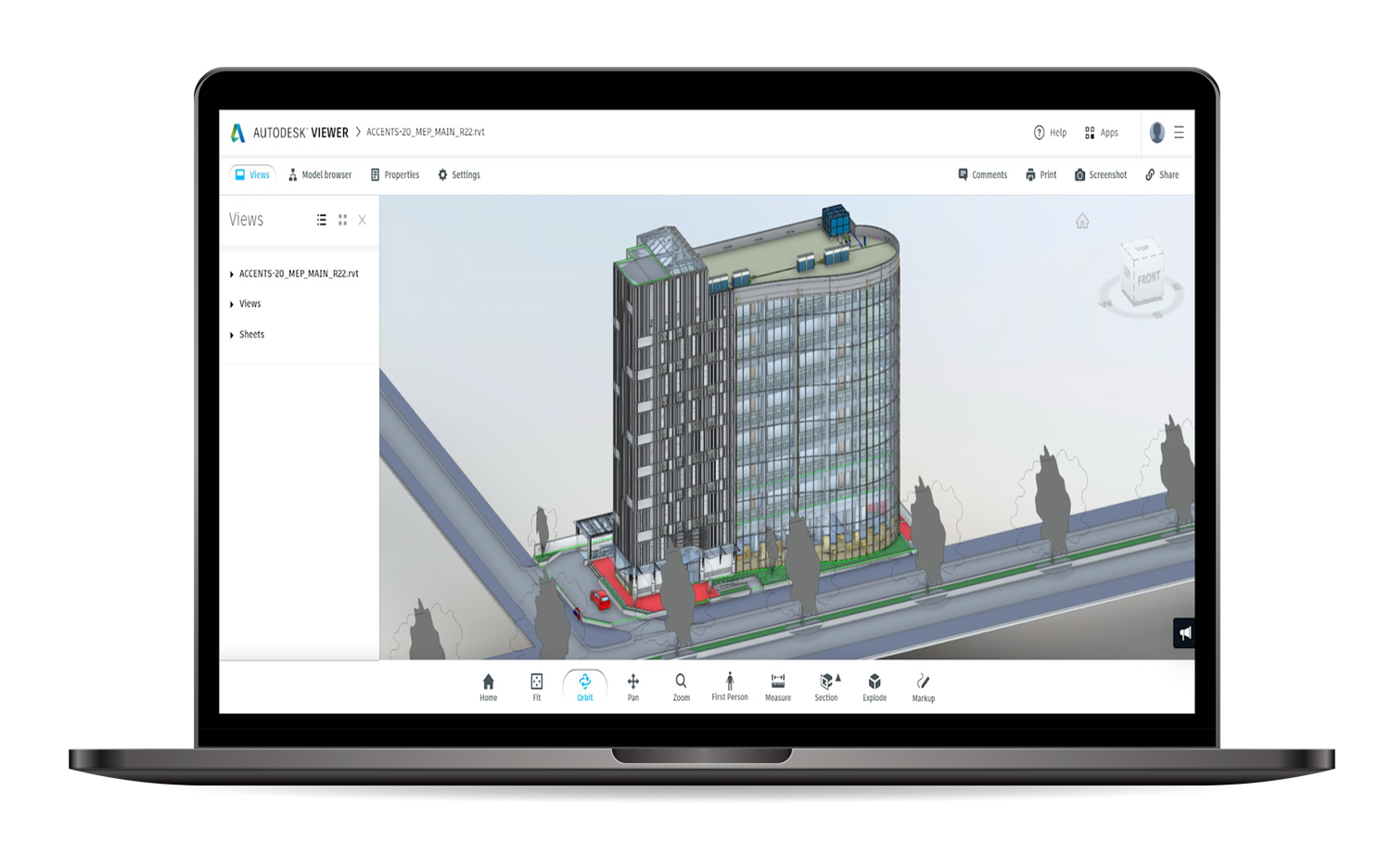

Với phiên bản Revit 2022 tính năng Shared Views đã được nâng cấp, giờ đây người dùng có thể chia sẻ cả 2D views và sheets. Điều đó có nghĩa rằng, Bạn có thể chia cả bản vẽ 2D và mô hình 3D cho các bên mà không cần dùng đến phần mềm Revit.

Lưu ý:

Bất kỳ ai nhận được liên kết mà bạn đã chia sẻ đều có thể truy cập và chia sẻ liên kết đó cho người khác. Trước khi tải mô hình lên Autodesk Viewer để chia sẻ, hãy đảm bảo rằng bạn đã lựa chọn ra các view cần chia sẻ thông tin mà bạn muốn công khai.

  • Nếu bạn chia sẻ trực tiếp mô hình từ Revit. Hãy đảm bảo bạn mở đúng View mà mình cần chia sẻ.
  • Nếu bạn tải trực tiếp mô hình lên Autodesk Viewers. Tất cả các view trong file Revit của bạn đều được hiển thị trên Autodesk Viewers.

Chia sẻ tập tin

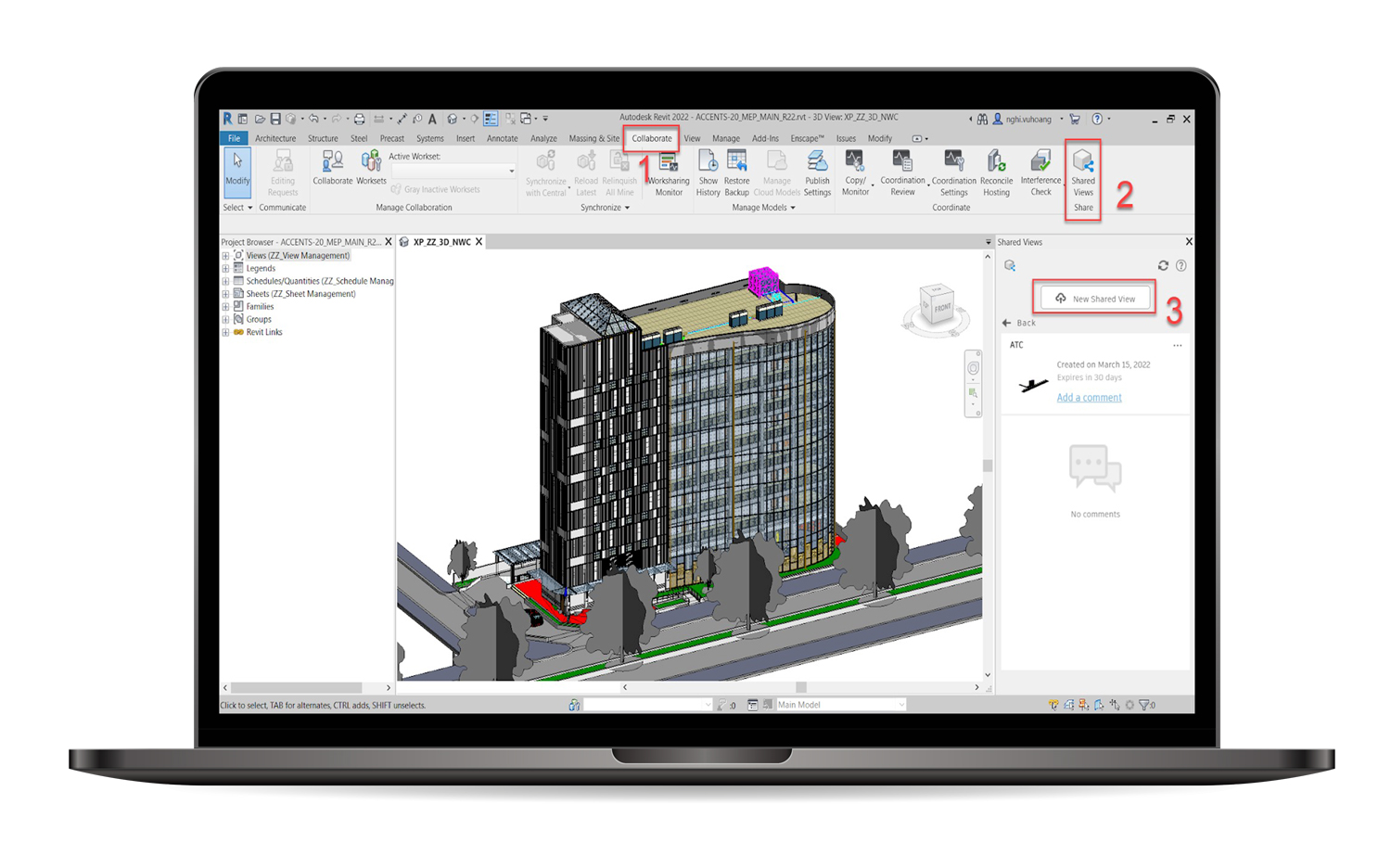

1. Chọn Collaborate Tab.
2. Chọn Share Panel, sau đó chọn Shared Views.
3. Chọn nút New Shared View để tải mô hình lên Autodesk Viewer. Sau đó chờ đợi quá trình đồng bộ dữ liệu.
Chia sẻ 2D Views & Sheets với Shared Views trong Revit 2022

Chia sẻ mô hình với tính năng Shared Views

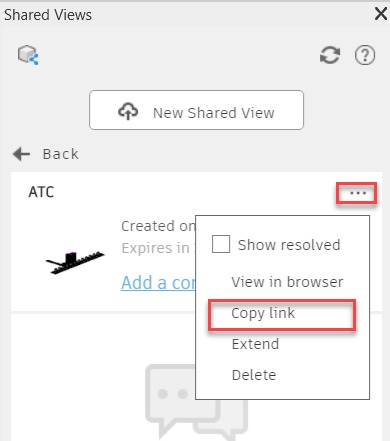

4. Sau khi quá trình tải dữ liệu lên đã hoàn tất. Ta chọn vào dấu Copy link để chia sẻ mô hình.
Sao chép đường dẫn lưu trữ mô hình.

Sao chép đường dẫn lưu trữ mô hình

Phối hợp thực hiện công việc với Shared Views

Chia sẻ 2D Views & Sheets với Shared Views trong Revit 2022

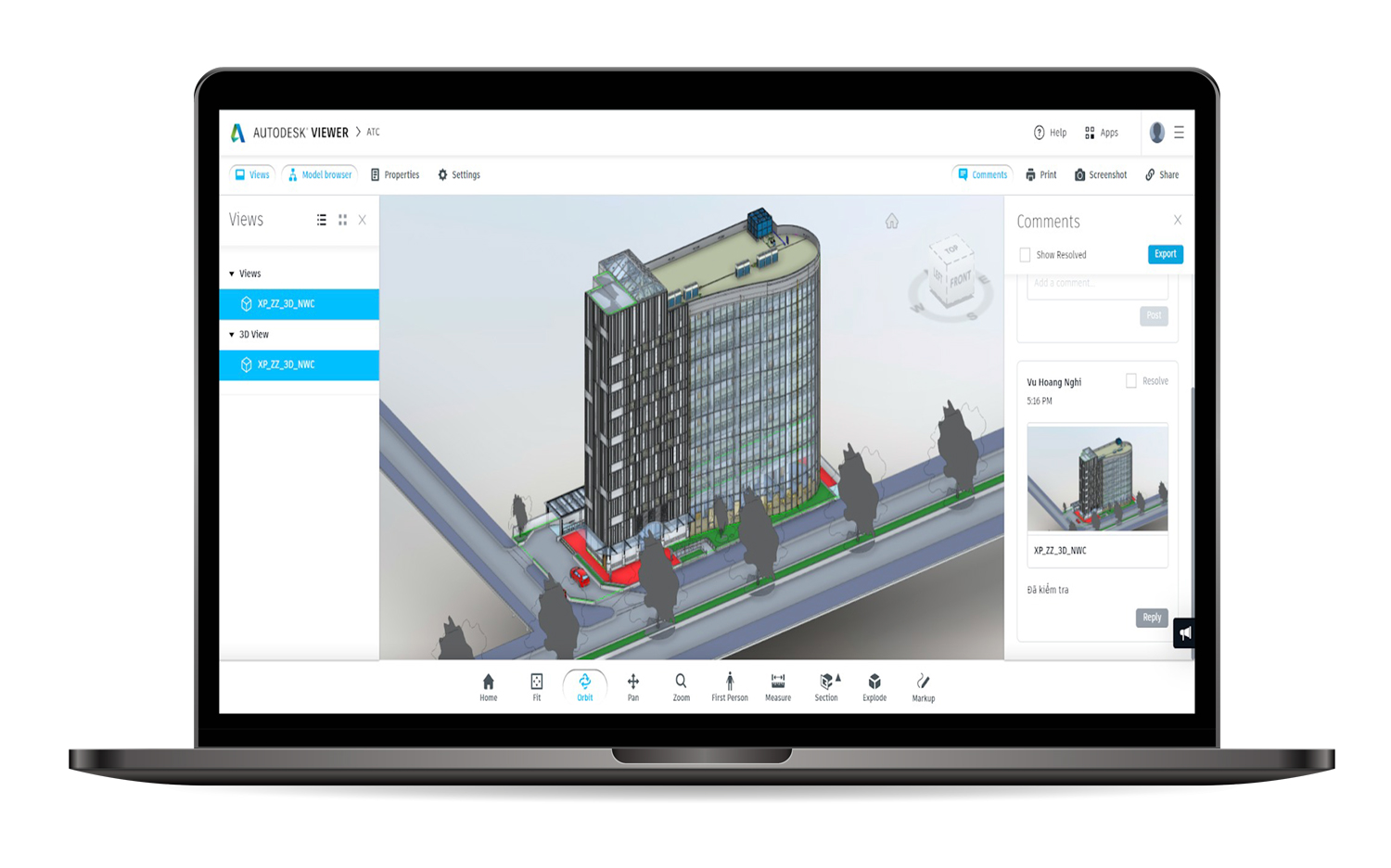

Thêm nhận xét trên Autodesk Viewers

Các bên tham gia sau khi nhận được link chia sẻ sẽ cùng truy cập vào mô hình để kiểm tra. Ngoài việc kiểm tra mô hình. Bạn còn có thể thêm phần nhận xét vào các vị trí cần yêu cầu kiểm tra lại thông tin. Các vị trí này sẽ được lưu lại dưới dạng ảnh chụp màn hình. Shared Views sẽ giúp đồng bộ các nhận xét đã được tạo ra trên Autodesk Viewers và giúp ta có thể xem trực tiếp trên phần mềm Revit.

Hoàng Nghị
