Giới thiệu
Trong các dự án xây dựng, mỗi bộ môn như kiến trúc, kết cấu và MEP thường làm việc trên mô hình riêng. Việc phối hợp đòi hỏi các nhóm có thể tham chiếu mô hình của nhau mà không nhất thiết phải mở hoặc chỉnh sửa mô hình gốc. Cloud Coordination Model trong Revit cung cấp một phương thức tham chiếu nhẹ và chỉ đọc, cho phép các nhóm sử dụng mô hình đã được phát hành để kiểm tra, phối hợp và theo dõi thay đổi.
Hãy cùng OneCAD Vietnam tìm hiểu cách sử dụng Cloud Coordination Model – một phương thức tham chiếu mô hình nhẹ, chỉ đọc, giúp các nhóm bộ môn luôn làm việc với đúng phiên bản được phát hành để phối hợp.
Phối hợp mô hình đa bộ môn trong Revit với Cloud Coordination Model
Vấn đề phối hợp mô hình đa bộ môn
Dự án dễ mất đồng bộ vì những lý do thực tế, các nhóm làm việc theo lịch khác nhau, tệp có thể được gửi qua email, lưu cục bộ hoặc liên kết lại mà không có thông tin rõ ràng về phiên bản hiện hành. Rà soát va chạm và tham chiếu trực tiếp trên màn hình đôi khi lại dựa trên các gói dữ liệu khác nhau, dù mọi người đều nghĩ rằng mình đang xem cùng một vấn đề. Yếu tố hợp đồng cũng ảnh hưởng đến quá trình phối hợp. Nhiều đơn vị không thể chia sẻ mô hình gốc có thể chỉnh sửa giữa các ranh giới hợp đồng, vì vậy việc phối hợp thường dựa trên các gói bàn giao chính thức thay vì những bản sao không chính thức.
Thách thức trong phối hợp mô hình
Phương thức tham chiếu mô hình giữa các bộ môn
Trong dự án xây dựng, mỗi bộ môn thường làm việc trên mô hình riêng và chỉ cần tham chiếu hình học, thông tin cần thiết từ các bộ môn khác để phối hợp, thay vì chỉnh sửa hoặc truy cập toàn bộ mô hình.
Cloud Coordination Model cung cấp một phương thức tham chiếu chỉ đọc, cho phép các nhóm sử dụng mô hình đã phát hành mà không cần sao chép hoặc nhập toàn bộ mô hình vào dự án. Một nhóm phát hành Named Package lên môi trường đám mây, các nhóm khác liên kết phiên bản đó vào Revit làm mô hình tham chiếu.
Cách tiếp cận này giúp quá trình phối hợp tập trung, có kiểm soát và luôn sử dụng đúng phiên bản đã phát hành, đồng thời phù hợp với cách tổ chức thông tin theo ISO 19650, đặc biệt ở trạng thái Shared.
Cloud Coordination Model là gì?
Trong Revit, Cloud Coordination Model là dữ liệu hình học phối hợp ở chế độ chỉ đọc (read-only), được liên kết từ nội dung mô hình cùng các loại dữ liệu và định dạng tệp được hỗ trợ đã phát hành trên Forma Data Management.
Mô hình được sử dụng làm nền tham chiếu cho quá trình phối hợp, cho phép các bộ môn làm việc với nội dung đã được phát hành mà không cần chỉnh sửa mô hình gốc.
Một số đặc điểm chính:
- Tham chiếu trực tiếp – Làm việc trong Revit với mô hình được liên kết từ môi trường đám mây. Khi có gói dữ liệu mới và liên kết được làm mới, phiên làm việc sẽ sử dụng phiên bản được phát hành cho mục đích phối hợp.
- Phiên bản được đặt tên – Liên kết đến đúng gói dữ liệu (Named Package) đã phát hành, đảm bảo sử dụng đúng phiên bản phối hợp.
- Nhanh và nhẹ – Hình học liên kết được tối ưu cho mục đích tham chiếu, giúp nội dung hiển thị nhanh trong Revit.
- Không phụ thuộc phiên bản – Không cần nâng cấp mô hình khi liên kết, thuận tiện khi các bên sử dụng các phiên bản Revit khác nhau.
- Hỗ trợ nhiều định dạng – Hỗ trợ Revit, IFC, Navisworks, DWG và nhiều định dạng dữ liệu khác. Phạm vi nguồn dữ liệu, định dạng và khả năng được hỗ trợ có thể khác nhau tùy theo phiên bản Revit đang sử dụng.
- Phối hợp an toàn – Mô hình được tham chiếu ở chế độ chỉ đọc, chỉ hiển thị hình học và thông tin cần thiết, giúp bảo vệ dữ liệu gốc.
- Nhận biết sự thay đổi – Cho phép so sánh các phiên bản để nhanh chóng nhận biết thay đổi giữa các bộ môn, hỗ trợ đưa ra quyết định phối hợp.
Mô hình phối hợp BIM trên nền tảng đám mây
Quy trình sử dụng Cloud Coordination Model
Để đưa Cloud Coordination Model vào quy trình phối hợp, người dùng thực hiện theo các bước sau:
- Bước 1: Xuất bản (Publish) – Một bộ môn xuất bản mô hình lên Forma Data Management và đặt tên rõ ràng trên Transmittal để xác định phiên bản dùng cho phối hợp. Đối với dự án Revit, những 3D View được chọn khi xuất bản sẽ xác định phạm vi thông tin mô hình được chia sẻ.
- Bước 2: Tham chiếu (Reference) – Các thành viên liên kết bản xuất bản vào Revit dưới dạng Cloud Coordination Model để tham chiếu. Liên kết ở chế độ Read-only và có thể kiểm soát hiển thị bằng Visibility/Graphics hoặc View Template.
- Bước 3: Xem xét thay đổi (Review changes) – Khi có phiên bản mới, các công cụ so sánh sẽ hiển thị những thay đổi so với phiên bản đang được tham chiếu, giúp người dùng nhận biết các điểm cần phối hợp. Người dùng Revit 2027 có thể báo cáo Issue trực tiếp thông qua tích hợp Forma Issues trong Revit; với các phiên bản Revit trước đó, có thể sử dụng Forma Issues Add-In.
- Bước 4: Cập nhật (Update) – Sử dụng Reload/Refresh để cập nhật liên kết lên phiên bản mới nhất. Các bộ môn khác có thể tiếp tục tham chiếu mô hình mà không cần chia sẻ toàn bộ mô hình gốc.

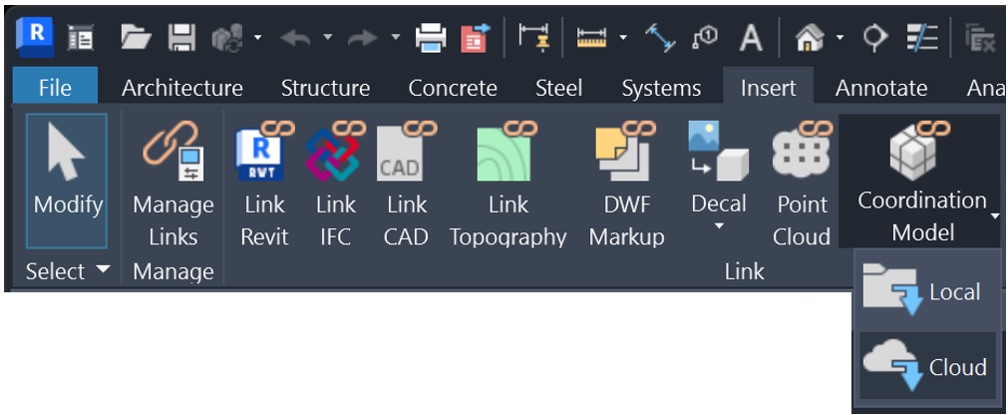

Truy cập Coordination Model từ tab Insert trong Revit
Khi nào dùng Cloud Coordination Model, khi nào dùng Host Link?
Dùng Cloud Coordination Model khi cần tham chiếu mô hình đã được phát hành ở chế độ chỉ đọc để kiểm tra khoảng cách, đo đạc, xem xét thay đổi và phối hợp dựa trên đúng phiên bản đã phát hành. Đây là lựa chọn phù hợp khi các bộ môn chỉ cần tham chiếu và phối hợp, không cần chỉnh sửa mô hình gốc.
Dùng liên kết Revit thông thường (Host Link) khi quy trình yêu cầu làm việc với dữ liệu phần tử Revit gốc, chẳng hạn như mở mô hình nguồn để chỉnh sửa, hoặc sử dụng dữ liệu của mô hình liên kết để lập bảng thống kê và tạo hồ sơ. Cách tiếp cận này phù hợp khi hợp đồng và tiêu chuẩn dự án cho phép mức độ truy cập sâu hơn vào dữ liệu mô hình.
Kết luận
Cloud Coordination Model mang lại cho các nhóm Revit một phương thức nhẹ và đáng tin cậy để tham chiếu thông tin dự án đã xuất bản, giúp nhận biết thay đổi và duy trì sự đồng bộ giữa các bộ môn trong suốt quá trình thiết kế. Việc lựa chọn Cloud Coordination Model hoặc Host Link phù hợp với từng nhu cầu phối hợp giúp quy trình làm việc rõ ràng hơn và giảm rủi ro tham chiếu nhầm phiên bản.
