Chuyển đổi tệp tin làm việc từ Revit sang Inventor

Giới thiệu chung

Revit và Inventor là hai trong những phần mềm thiết kế 3D hàng đầu trong lĩnh vực xây dựng và kỹ thuật cơ khí. Khi làm việc trên các dự án phức tạp, việc cộng tác để tạo ra mô hình giữa hai nền tảng này trở thành một phần quan trọng của quy trình làm việc. Trong các bài viết trước OneCAD Việt Nam đã giới thiệu tới các bạn các cách để có thể chuyển đổi mô hình từ Inventor sang Revit, trong bài viết này chúng ta sẽ cùng nhau tìm hiểu về hai cách để đưa mô hình từ Revit vào Inventor giúp bạn tối ưu hóa quá trình làm việc và tăng cường hiệu suất.

Cộng tác giữa Inventor và Revit ngày một trở nên cần thiết hơn

Chuyển đổi tệp tin từ Revit sang Inventor

Khi bạn có nhu cầu chuyển đổi file từ Revit sang Inventor để tiến hành mô hình hoá trên Inventor bạn có thể tham khảo 2 cách sau:

2.1. Sử dụng định dạng trung gian SAT

Lưu tệp tin từ Revit sang định dạng SAT (Standard ACIS Text) là một cách tiếp cận phổ biến và hiệu quả. Đây là một định dạng tiêu chuẩn có thể được đọc và sử dụng bởi nhiều phần mềm thiết kế khác nhau, bao gồm cả Inventor. Quy trình này giúp bảo tồn dữ liệu mô hình và giảm thiểu sự mất mát thông tin trong quá trình chuyển đổi. Để làm được việc này bạn chỉ cần sử dụng tính năng Export sang CAD Format và sau đó lưu lại file với đúng định dạng SAT là có thể chuyển chuyển đổi mô hình sang phần mềm Inventor với tính năng AnyCAD thì Inventor hoàn toàn có thể sử dụng file SAT để tiến hành chỉnh sửa và mô hình hoá.

Chuyển đổi sang định dạng trung gian SAT là một phương án cộng tác phổ biến

2.2. Sử dụng tính năng Data Exchange

Tính năng Data Exchange trong Revit cho phép người dùng chuyển đổi dữ liệu giữa Revit và Inventor thông qua các định dạng tệp tin như DWG, DXF và DGN. Điều này tạo điều kiện cho việc tích hợp dữ liệu giữa hai phần mềm một cách linh hoạt. Người dùng có thể dễ dàng chia sẻ dữ liệu giữa Revit và Inventor mà không gặp vấn đề về không tương thích.

Với phương thức này người dùng cần trang bị thêm license của Autodesk Docs để làm môi trường trung gian cho quá trình chuyển đổi tệp tin làm việc từ Revit sang Inventor.

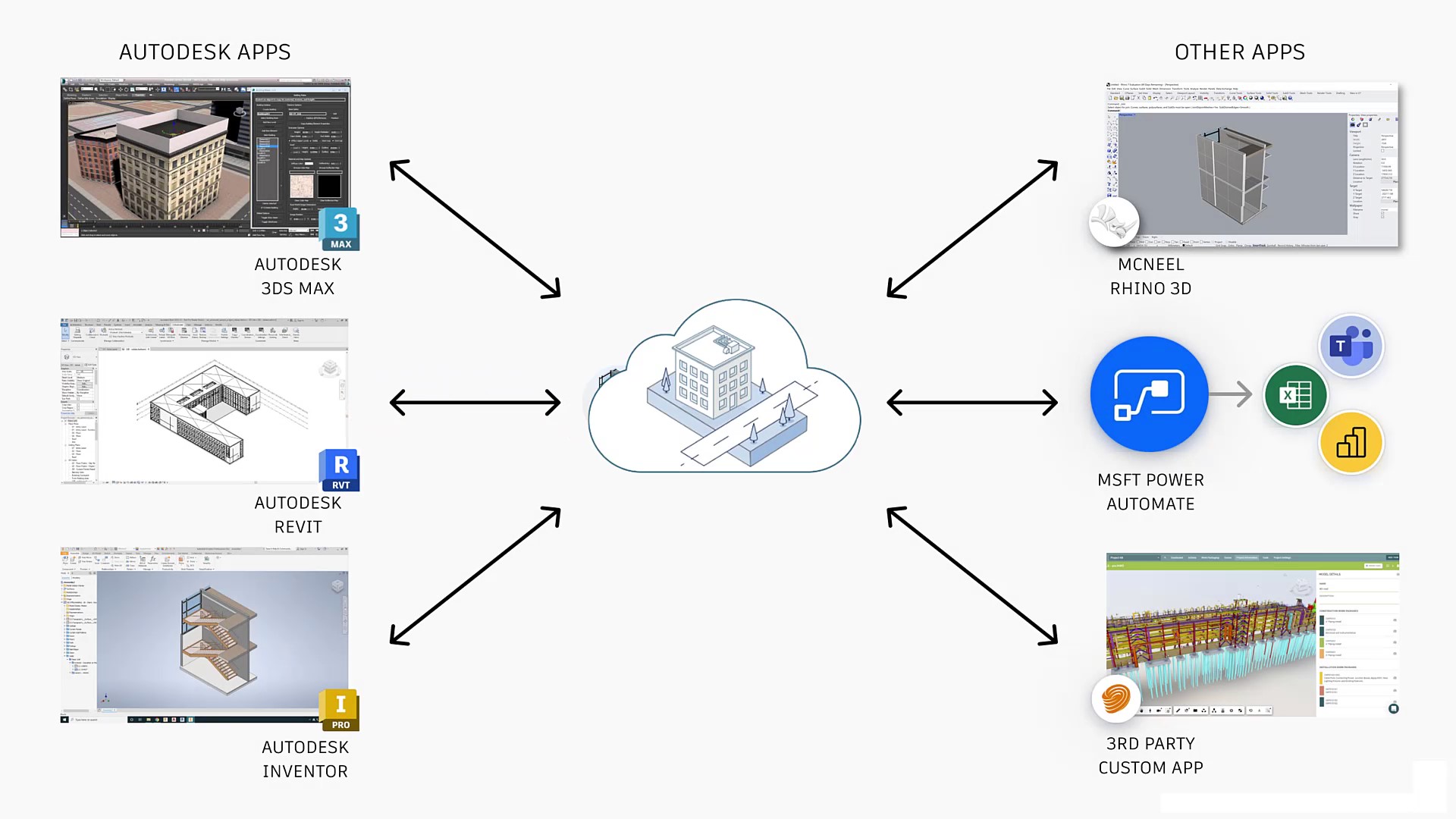

Data Exchange tạo nên một môi trường làm việc cộng tác hiệu quả giữa các phần mềm của Autodesk

Các trường hợp cụ thể cần đến các tính năng này

Các trường hợp cụ thể mà việc chuyển đổi tệp tin từ Revit sang Inventor là cần thiết bao gồm:

• Khi cần tích hợp mô hình kiến trúc từ Revit vào quy trình thiết kế cơ khí trong Inventor.
• Khi cần chia sẻ dữ liệu giữa các thành viên trong dự án sử dụng các phần mềm khác nhau.
• Trong các dự án liên quan đến thiết kế và sản xuất sản phẩm phức tạp đòi hỏi sự hợp tác giữa các bộ phận thiết kế và sản xuất.
• Khi cần mô hình hoá các khu vực có cấu trúc chi tiết từ layout tổng thể của dự án.

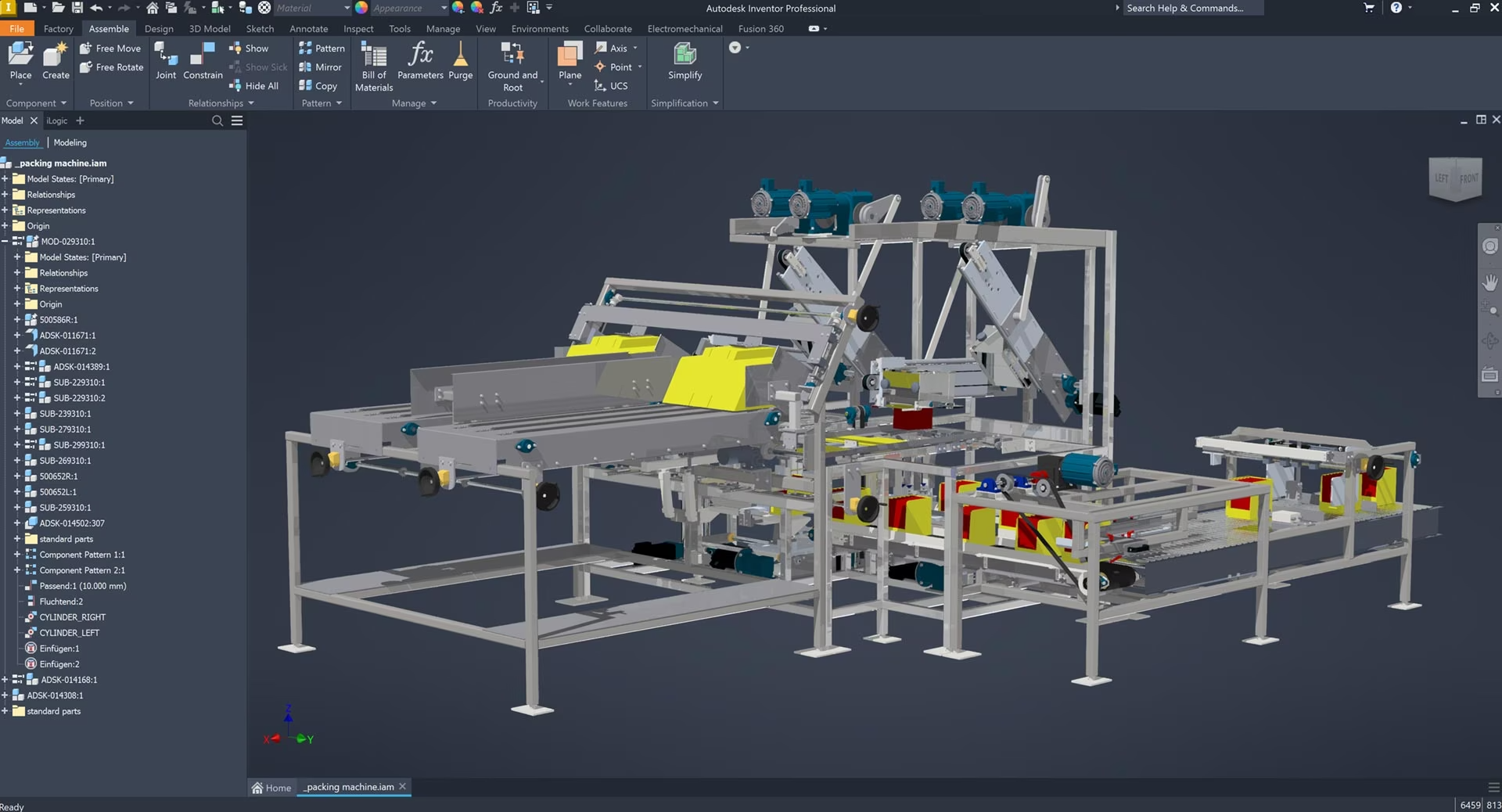

Một số mô hình sẽ thuận tiện hơn khi thiết kế trên Inventor

Lợi ích khi làm việc cộng tác giữa 2 phần mềm

Việc chuyển đổi tệp tin giữa Revit và Inventor không chỉ mang đến sự tiện lợi và linh hoạt khi làm việc mà còn mang đến cho người dùng các lợi ích sau:

• Tăng cường tính linh hoạt và hiệu suất trong quy trình làm việc.
• Giảm thiểu sự cố về không tương thích dữ liệu giữa các phần mềm.
• Tạo điều kiện cho sự hợp tác hiệu quả giữa các phần mềm và nền tảng trong một dự án.
• Tự động cập nhật dữ liệu khi có thay đổi trên cả 2 phần mềm (khi sử dụng tính năng Data Exchange)

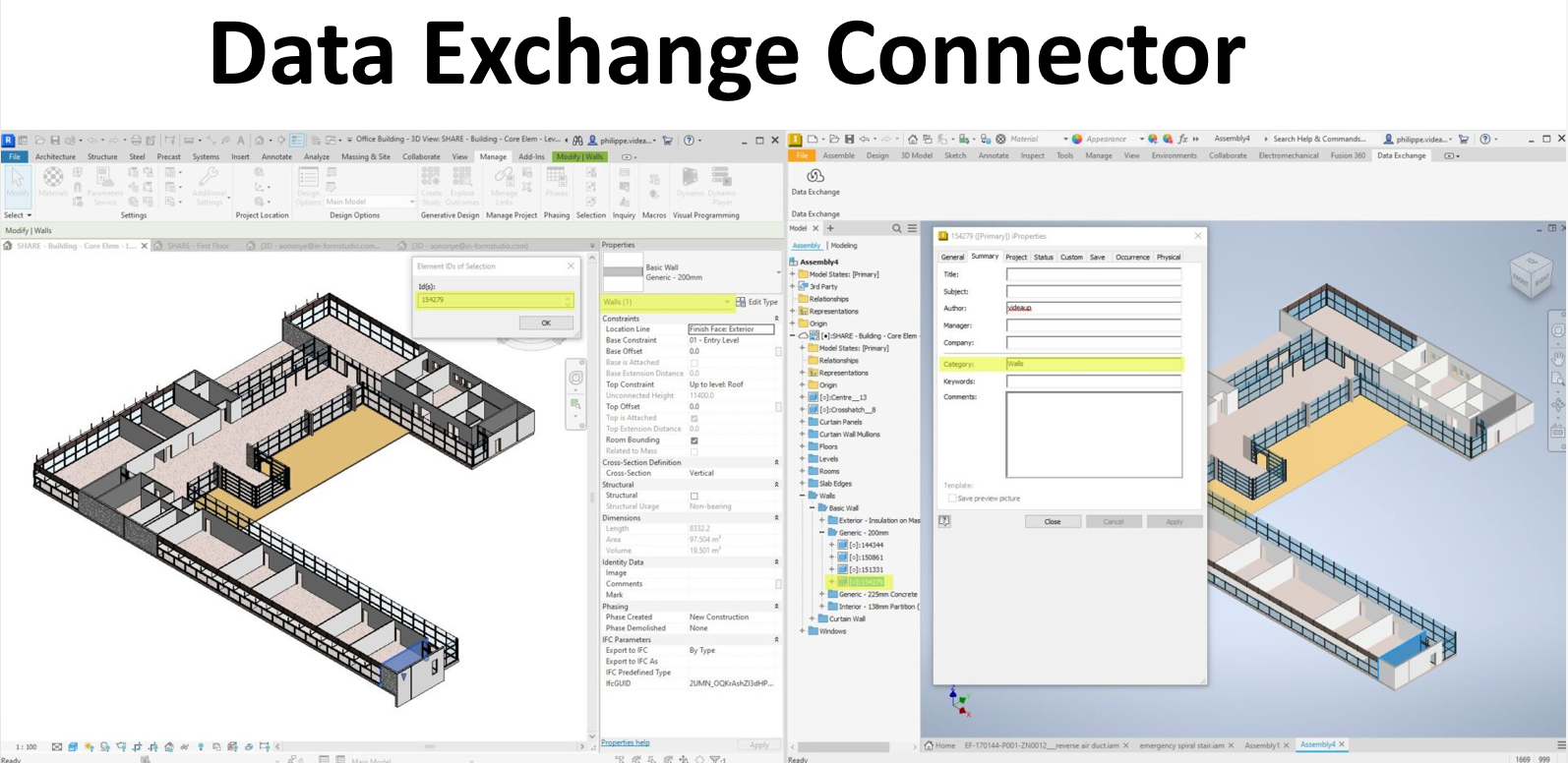

Chi tiết được chuyển đổi từ Revit sang Inventor

Kết luận

Việc chuyển đổi tệp tin làm việc từ Revit sang Inventor thông qua các tính năng như lưu thành định dạng SAT và sử dụng Data Exchange không chỉ giúp tối ưu hóa quy trình làm việc mà còn tạo ra cơ hội cho sự hợp tác linh hoạt và hiệu quả giữa các phần mềm thiết kế 3D hàng đầu. Điều này góp phần nâng cao hiệu suất và chất lượng của các dự án thiết kế và sản xuất.
