Giới thiệu Autodesk Informed Design - Giải pháp làm việc mới giữa Inventor và Revit

Giới thiệu

Gần đây, Autodesk đã cho ra mắt giải pháp làm việc mới có tên là Autodesk Informed Design, đánh dấu một bước tiến trong quá trình trao đổi dữ liệu giữa hai ứng dụng là Inventor và Revit. Tính năng này không chỉ mở ra một hướng tiếp cận khác trong việc chia sẻ và cập nhật thông tin thiết kế giữa các lĩnh vực khác nhau mà còn nâng cao tính chính xác và hiệu quả trong quản lý dữ liệu, nhờ vào việc được lưu trữ và cập nhật thông tin trên nền đám mây Autodesk Construction Cloud hay cụ thể là sản phẩm Autodesk Docs. Hãy cùng OneCAD khám phá về Autodesk Informed Design trong bài viết này nhé!

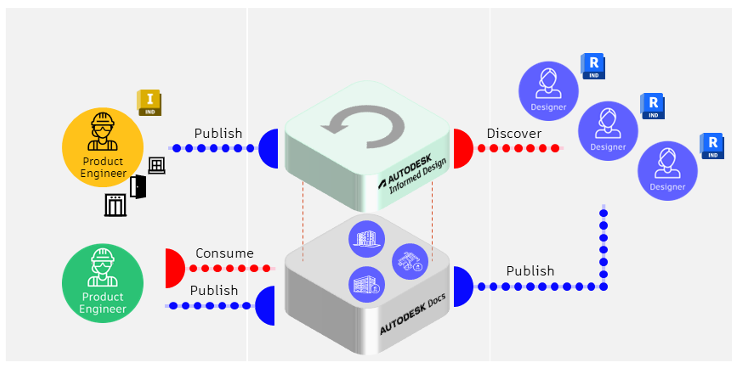

Autodesk Informed Design – giải pháp kết nối thiết kế cơ khí và xây dựng

Tổng quan

Autodesk Informed Design là add-in có trên ca Inventor và Revit, add-in sẽ tận dụng sức mạnh mô hình hóa bằng tham số các đối tượng 3D trên Inventor để hỗ trợ việc xây dựng mô hình BIM trong Revit cụ thể hơn là xây dựng các Family trên Revit, đây là cầu nối mạnh mẽ giữa thiết kế cơ khí và xây dựng. Autodesk Informed Design giúp đẩy nhanh quá trình làm việc bằng cách loại bỏ các thao tác cập nhật thông tin thủ công, giảm thiểu rủi ro thất lạc dữ liệu và tăng cường tính chính xác. Các file cấu hình sản phẩm được lưu trữ an toàn trên Autodesk Docs, tối ưu hóa quy trình thiết kế và phát triển dự án. Sau khi đã có các giá trị ràng buộc của các Family cần thiết thì người dùng Revit có thể tạo ra các cấu kiện có kích thước hoặc thông số phù hợp với nhu cầu.

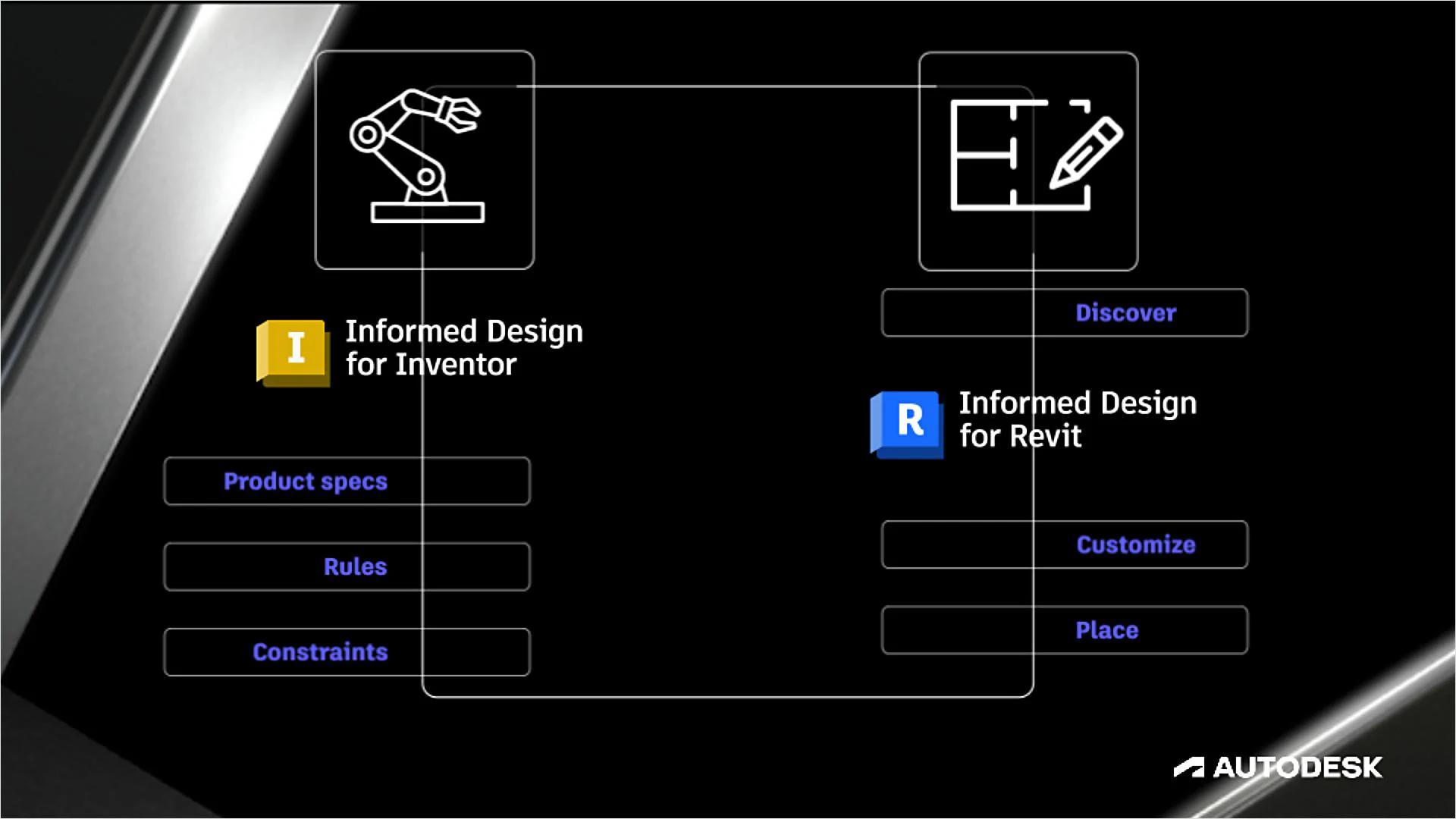

Tổng quan về Autodesk Informed Design

Cách hoạt động

Autodesk Informed Design được chưa thành 3 phần chính:

• Autodesk Informed Design Add-in trên Inventor

Tiện ích Autodesk Informed Design trên Inventor cho phép người dùng cấu hình sản phẩm dựa vào thiết kế tham số, điều khiển thiết kế theo iLogic hoặc Form,… những thông tin trên sẽ được add-in thu thập và truyền tải lên Autodesk Docs sau đó sử dụng như các Family trên Revit. Nói một cách đơn giản, add -in này giúp người dùng chuyển toàn bộ thông tin của mô hình (thông tin hình học và phi hình học) cũng như các cấu hình đã thiết kế cho sản phẩm từ Inventor sang Revit một cách dễ dàng.

Link cài đặt

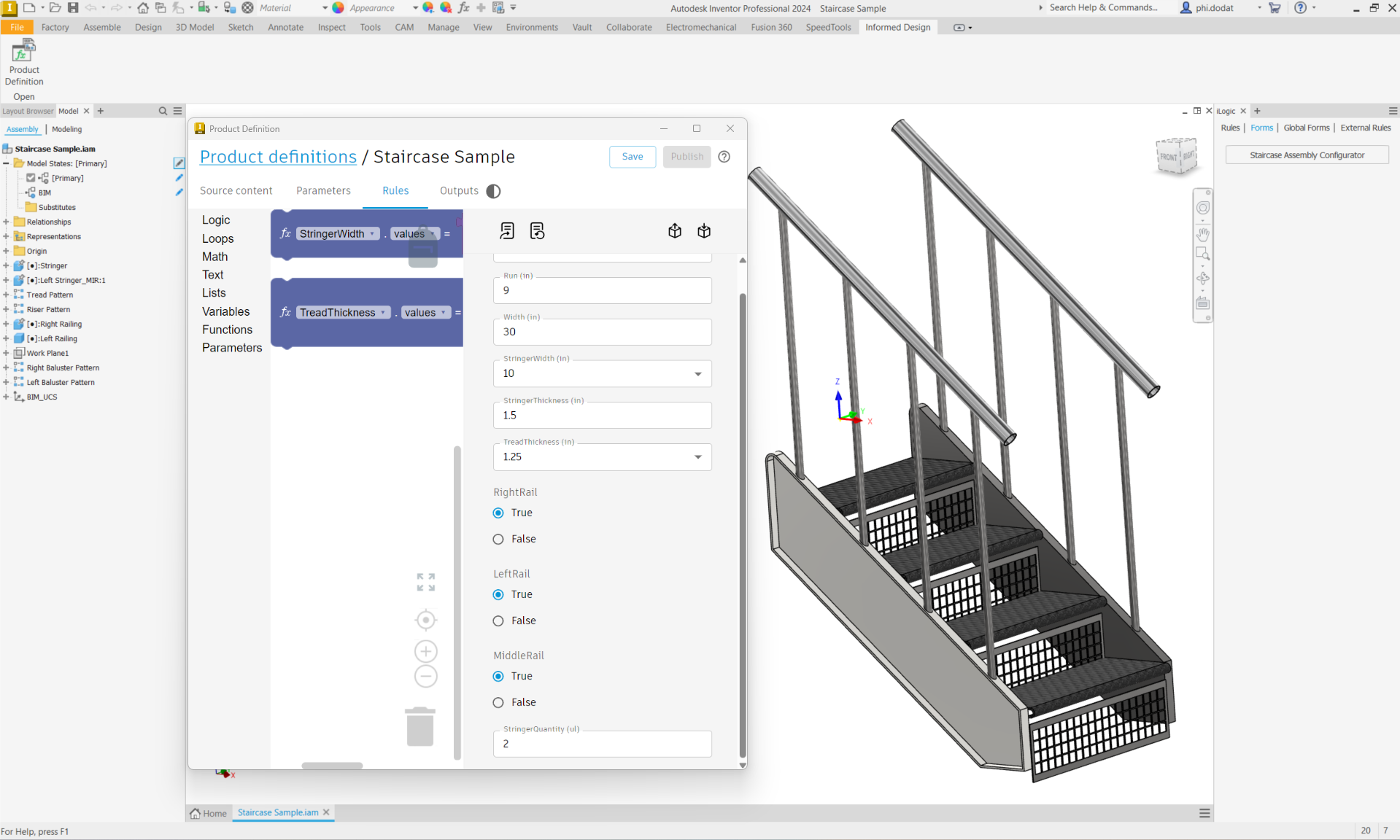

Add-in Autodesk Informed Design trên Inventor

• Autodesk Informed Design Add-in trên Revit

Tiện ích Autodesk Informed Design trên Revit sẽ là nơi tận dụng các thiết kế đã được ràng buộc theo cấu hình từ Inventor được lưu trữ trên Autodesk Docs. Tại đây, người dùng dễ dàng lựa chọn các thông số đã được thiết lập, giúp quá trình xây dựng mô hình BIM diễn ra dễ dàng và đơn giản hơn.

Link cài đặt

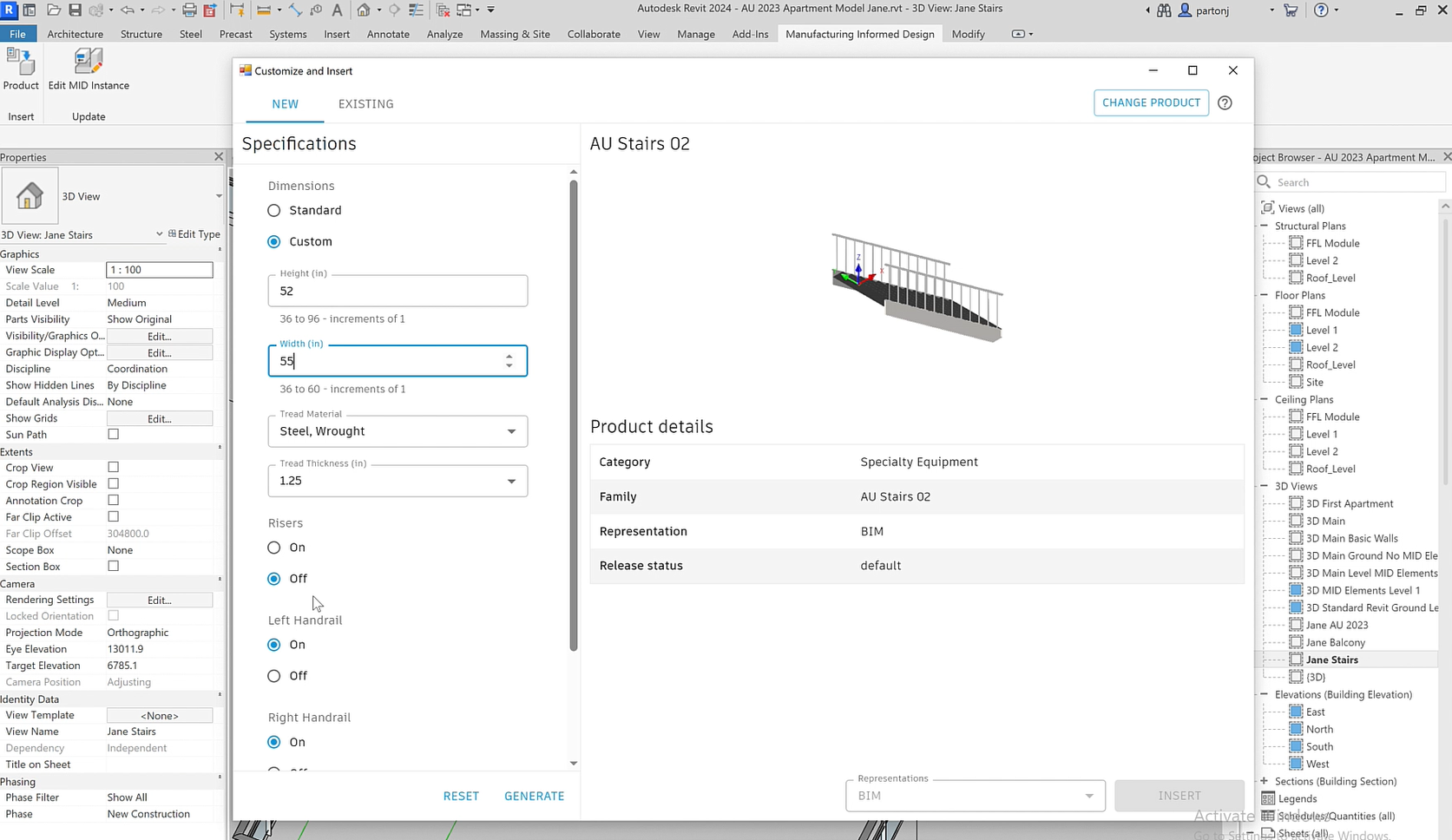

Add-in Autodesk Informed Design trên Revit

• Autodesk Informed Design trên nền tảng web

Nền tảng web của Autodesk Informed Design giúp tạo sự liên kết giữa những người sản xuất và những người thiết kế. Cụ thể, nó cho phép người dùng phần mềm Inventor chia sẻ các thiết kế sản phẩm với người dùng Revit. Thông qua nền tảng web, thông tin sản phẩm có thể được quản lý và cập nhật trực tiếp từ mô hình Revit, nhờ vào kết nối với Autodesk Docs, nơi mọi quyền truy cập và dữ liệu sản phẩm được kiểm soát một cách chặt chẽ.

Trang truy cập

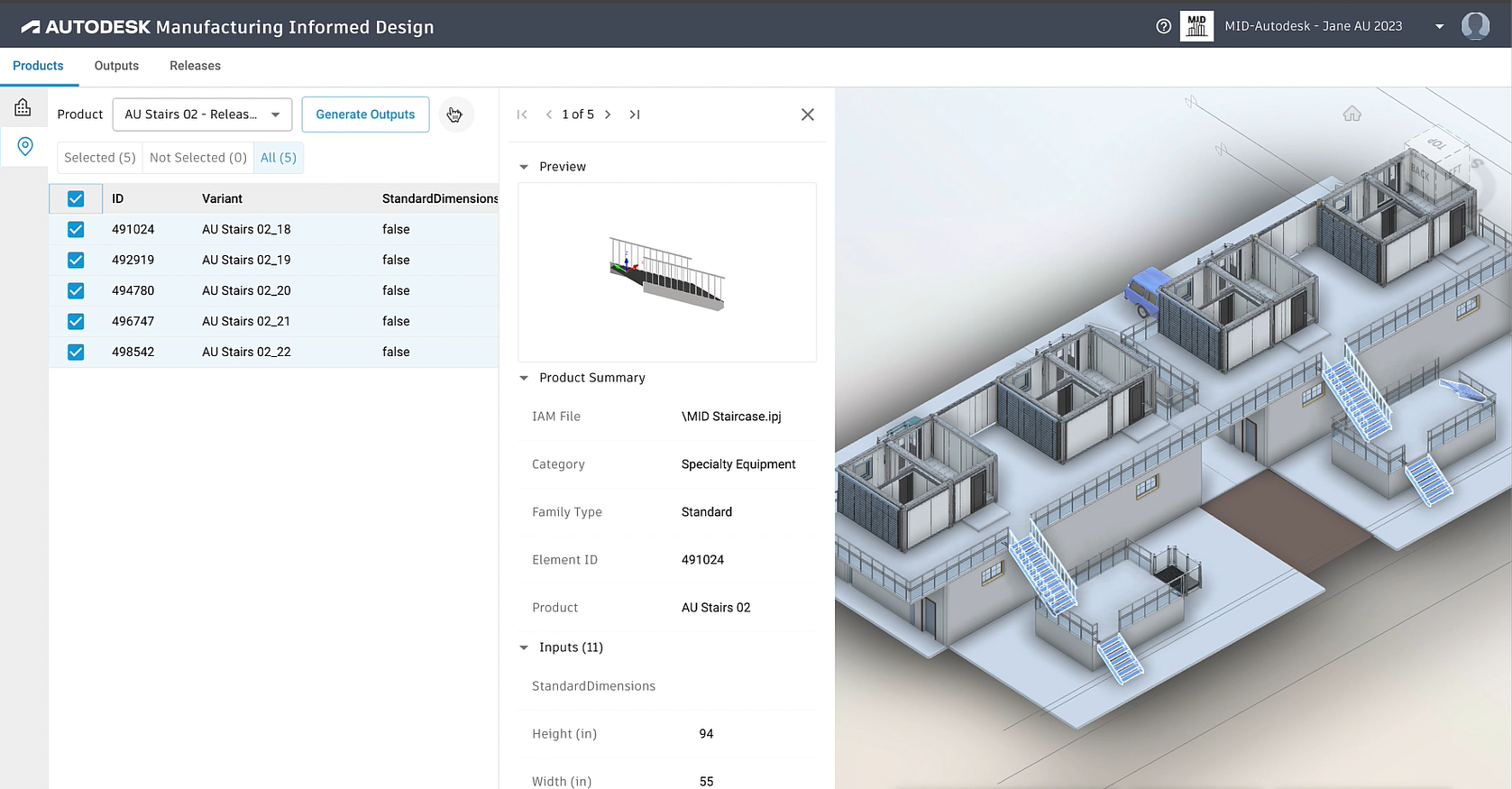

Giao diện Autodesk Informed Design trên nền tảng web

Ba thành phần trên sẽ kết hợp cùng nhau để phát triển một quy trình làm việc có tính thống nhất và có hệ thống.

Ba thành phần chính của Autodesk Informed Design

Những điều cần lưu ý

Các ứng dụng cần thiết

• Để sử dụng toàn bộ quy trình Autodesk Informed Design người dùng cần trang bị bản quyền ít nhất 3 sản phẩm của Autodesk: Inventor Professional, Autodesk Docs và Revit

Quyền truy cập trên Autodesk Docs

• Nếu bạn đang ở vai trò thiết kế cấu kiện trên Inventor, thì bạn cần có tối thiểu là quyền Create (được phép xem, tải dữ liệu xuống, tạo Mark-up, tải dữ liệu lên và chỉnh sửa) của thư mục lưu trữ Autodesk Informed Design trên Autodesk Docs
• Nếu bạn đang ở vai trò thiết kế mô hình BIM trên Revit, thì bạn cần có tối thiểu là quyền View (được phép xem) nhưng nếu bạn tham gia vào chỉnh sửa các đối tượng Revit thì bạn cần tối thiểu quyền Create của thư mục lưu trữ Autodesk Informed Design trên Autodesk Docs
• Nếu bạn ở vai trò điều phối trên nền tảng web của Informed Design thì bạn cần có tối thiểu là quyền Create của thư mục lưu trữ trên Autodesk Docs
• Nếu bạn muốn truy cập vào tab Releases và sử dụng các tính năng truy xuất dữ liệu thiết kế thì bạn phải có vai trò Project Administrator trên Autodesk Docs

Xem thêm các quyền sử dụng Autodesk Informed Design trên Autodesk Docs tại đây.

Giới hạn về dung lượng

• Đối với Inventor, tổng dung lượng file Assembly không quá 500 MB
• Đối với Revit, kích thước các files tải lên được giới hạn ở khoảng 1GB

Xem thêm thông tin về giới hạn của sản phẩm tại đây.

Chi phí sử dụng

Hiện tại, Autodesk Informed Design được cung cấp miễn phí. Tuy nhiên, bạn cần có số dư token lớn hơn 0 để tạo ra các tệp trên nền tảng web của Informed Design. Khi bạn nhấn nút Generate để bắt đầu tạo mô hình trên web, hệ thống sẽ kiểm tra số dư token trong tài khoản Autodesk. Nếu số dư lớn hơn 0 thì công việc sẽ bắt đầu tạo ra các files và tải chúng lên Autodesk Docs. Thao tác này sẽ không tiêu tốn bất kỳ token nào nhưng một tài khoản được giới hạn tối đa 15,000 lượt tải files lên mỗi tháng.

Kết luận

Autodesk Informed Design là bước tiến quan trọng trong việc kết hợp thông tin sản xuất vào quy trình thiết kế các công trình xây dựng. Với Informed Design, các mô hình sẽ được tạo ra trên nền tảng đám mây dựa vào các quy tắc thiết kế được ràng buộc trên Inventor và đưa vào Revit để sử dụng, khác với những cách trao đổi dữ liệu trước đây là tạo mô hình trên Inventor sau đó đưa vào Revit. Informed Design giúp các bước trao đổi thông tin trở nên nhanh chóng và chính xác hơn, đồng thời giảm thiểu sai sót và lãng phí.

Đạt Phi
