Giới Thiệu Các Lệnh Chỉnh Sửa Mô Hình 3D Trên AutoCAD

Giới thiệu

AutoCAD là phần mềm thiết kế 3D mạnh mẽ, cung cấp hàng loạt công cụ hỗ trợ người dùng chỉnh sửa mô hình một cách chính xác và hiệu quả. Để tối ưu hóa quy trình làm việc, bạn cần nắm vững các lệnh chỉnh sửa cơ bản. Trong viết này, OneCAD Vietnam sẽ hướng dẫn bạn sử dụng công cụ chỉnh sửa mô hình 3D là Union, Subtract, và Intersect hãy đón xem nội dung bên dưới nhé!

Giới thiệu các lệnh chỉnh sửa mô hình 3D trên AutoCAD

Lệnh UNION

Union là lệnh cho phép gộp nhiều khối rắn 3D thành một khối duy nhất. Lệnh này hữu ích trong việc tạo ra các mô hình phức tạp từ các hình khối đơn giản.

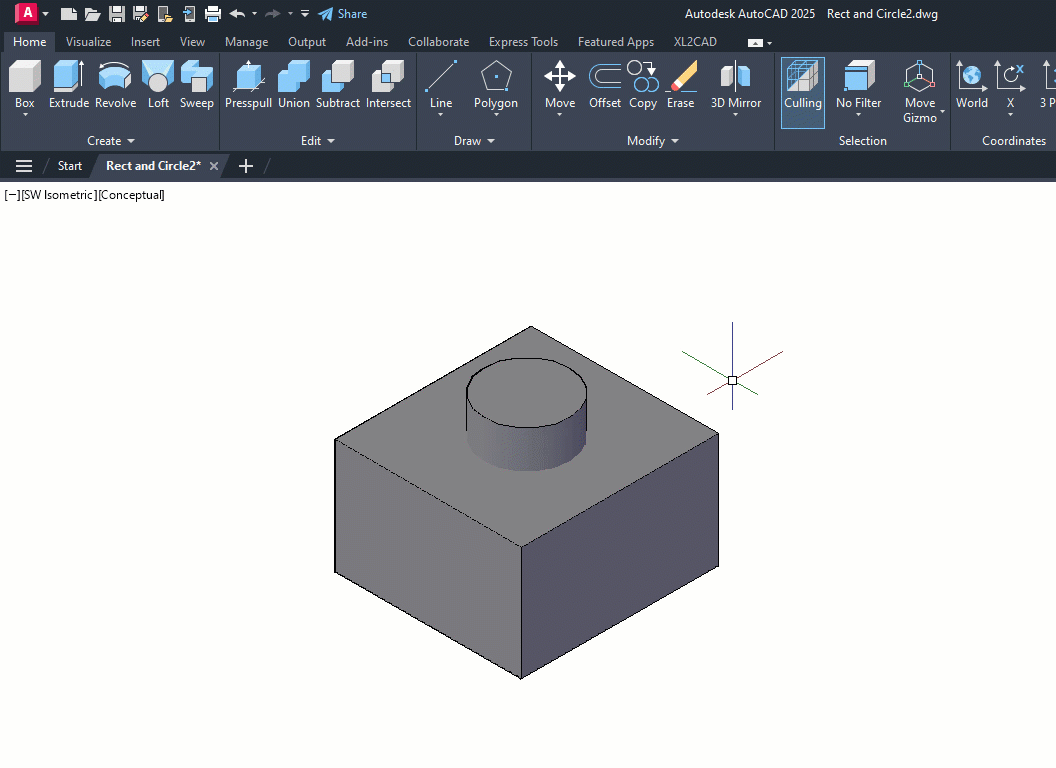

Mô tả cách sử dụng tính năng Union

Cách sử dụng:

• Gõ UNION trên thanh lệnh và nhấn Enter.
• Chọn các đối tượng 3D cần kết hợp.
• Nhấn Enter để hoàn tất.

Khi thiết kế các bộ phận cơ khí, bạn có thể sử dụng Union để kết hợp nhiều thành phần thành một chi tiết duy nhất, giúp dễ dàng kiểm soát và chỉnh sửa.

Lệnh SUBTRACT

Subtract là lệnh giúp loại bỏ một hoặc nhiều khối 3D khỏi một khối chính, tạo ra các phần cắt và trống của mô hình.

Cách sử dụng:

• Gõ SUBTRACT và nhấn Enter.
• Chọn khối 3D chính.
• Nhấn Enter, sau đó chọn khối muốn loại bỏ.
• Nhấn Enter để hoàn tất.

Lệnh này thường được sử dụng để tạo lỗ khoan, khe cắt hoặc các khoảng trống bên trong vật thể.

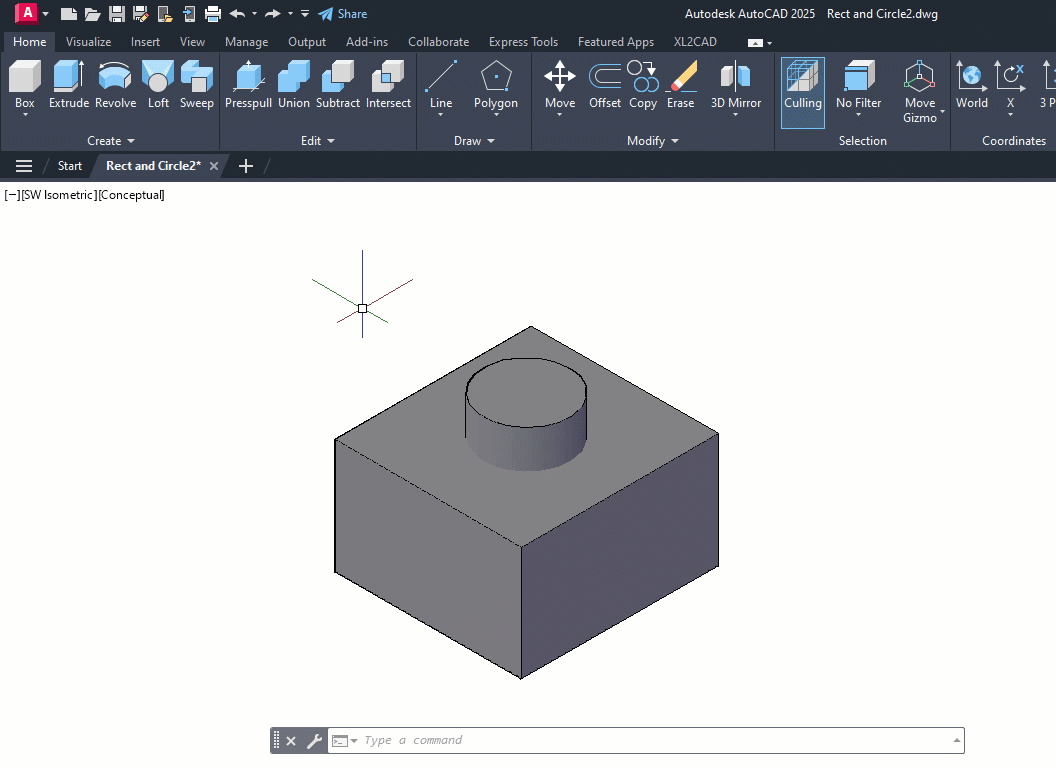

Mô tả cách sử dụng tính năng Subtract

Lệnh INTERSECT

Intersect là lệnh giúp tạo một khối 3D mới bằng cách giữ lại phần giao nhau giữa hai hoặc nhiều khối 3D khác.

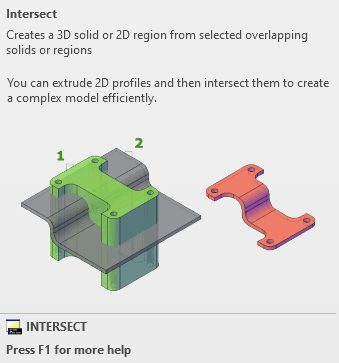

Hình ảnh minh hoạ tính năng Intersect

Cách sử dụng:

• Gõ INTERSECT và nhấn Enter.
• Chọn các khối 3D cần giao nhau.
• Nhấn Enter để hoàn tất.

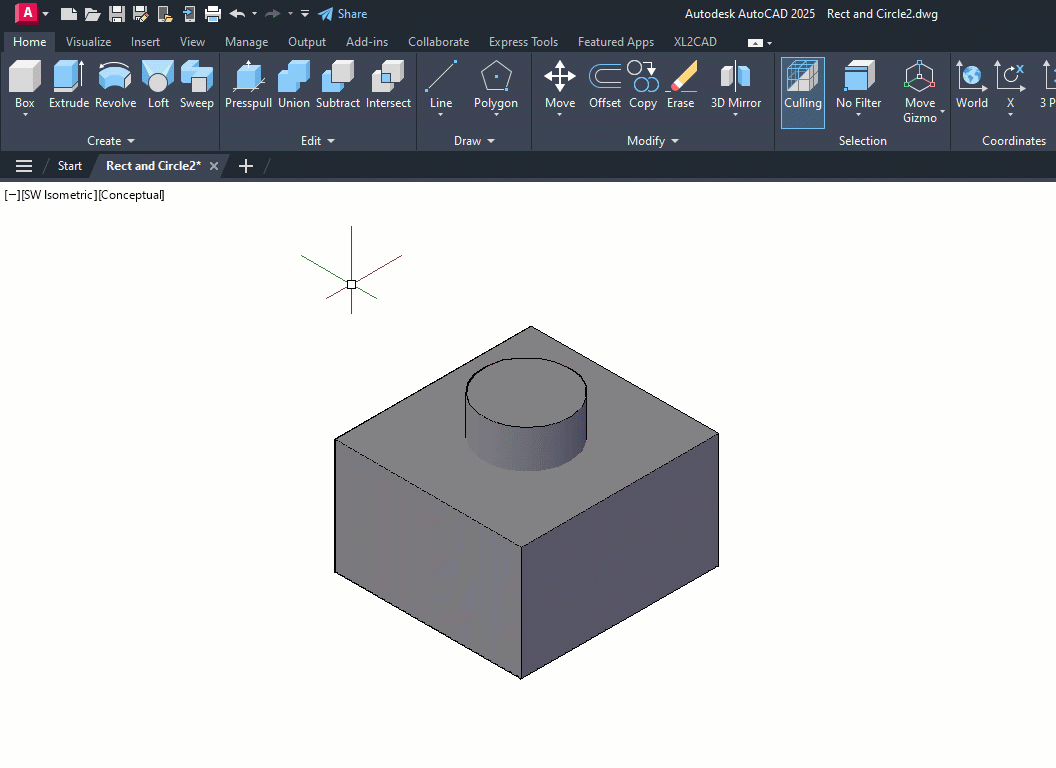

Mô tả cách sử dụng tính năng Intersect

Lệnh này rất hữu ích khi cần tạo hình dạng phức tạp bằng cách loại bỏ những phần thừa và chỉ giữ lại vùng giao nhau.

Các lệnh có thể sử dụng khi thao tác với mô hình 3D

Sau đây, OneCAD Vietnam gửi đến bạn các nhóm lệnh giúp tối ưu hoá khi thực hiện trong quá trình chỉnh sửa đối tượng 3D:

• Fillet và Chamfer: Nếu cần làm mềm các cạnh hoặc vát mép các góc của mô hình, hãy tận dụng lệnh FILLET để bo tròn và CHAMFER để tạo vát.
• EXTRUDE và PRESSPULL để tạo khối từ 2D: Nếu bạn có một sketch 2D, sử dụng EXTRUDE để tạo đối tượng đó thành mô hình 3D hoặc PRESSPULL để nhanh chóng tạo độ sâu.
• Boolean Operations: Kết hợp Union, Subtract, Intersect đúng lúc sẽ giúp tạo ra hình dạng phức tạp một cách đơn giản và nhanh chóng.
• lệnh SECTIONPLANE: Nếu bạn muốn kiểm tra phần bên trong của một mô hình 3D mà không cần cắt rời, sử dụng SECTIONPLANE để tạo mặt cắt động.

Kết Luận

Việc làm chủ các lệnh Union, Subtract, và Intersect trong AutoCAD sẽ giúp bạn thao tác mô hình 3D dễ dàng hơn, tối ưu hóa quy trình thiết kế và nâng cao hiệu suất làm việc. Bằng cách hiểu rõ cách sử dụng và ứng dụng của từng lệnh, bạn có thể linh hoạt chỉnh sửa mô hình theo yêu cầu mà không mất nhiều thời gian.
