Hiểu đúng về các loại file CAD và phương pháp quản lý hiệu quả trong AutoCAD

File CAD là gì và vì sao chúng quan trọng?

Trong thiết kế hiện đại, file CAD được xem như “tài liệu gốc” cho mọi bản vẽ kỹ thuật. Nếu trước đây kỹ sư và kiến trúc sư phải vẽ tay trên giấy, thì ngày nay toàn bộ quá trình được thực hiện bằng phần mềm và lưu dưới dạng file CAD. Những file này không chỉ chứa hình học bản vẽ mà còn bao gồm kích thước, ghi chú, lớp (layers) và nhiều dữ liệu quan trọng hỗ trợ việc diễn giải thiết kế một cách chính xác.

Trong AutoCAD, hai định dạng phổ biến nhất gồm:

• DWG: định dạng chuẩn của AutoCAD, lưu trữ đầy đủ dữ liệu 2D và 3D.
• DXF: định dạng có tính tương thích cao, phù hợp trao đổi dữ liệu với phần mềm thứ ba.

Việc hiểu rõ sự khác nhau giữa DWG và DXF giúp người dùng lựa chọn đúng định dạng khi lưu trữ hoặc chia sẻ với đồng nghiệp và đối tác.

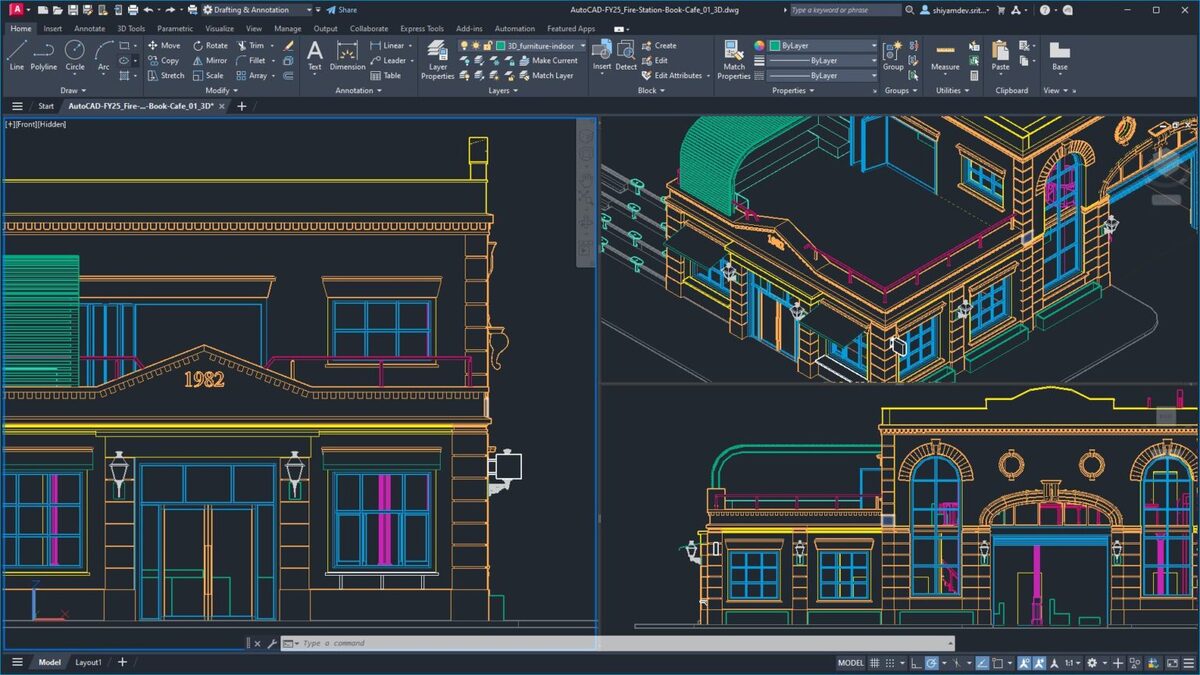

Minh họa bản vẽ DWG trong AutoCAD – nơi thể hiện đầy đủ thông tin hình học, layer và dữ liệu thiết kế

Cách tạo và quản lý file CAD trong AutoCAD

Khi làm việc với AutoCAD, người dùng thường tạo ra nhiều bản vẽ và các phiên bản khác nhau, dễ dẫn đến nhầm lẫn hoặc thất lạc dữ liệu nếu không có quy trình quản lý rõ ràng. Autodesk khuyến nghị các phương pháp sau để quản lý file CAD hiệu quả:

• Đặt tên file rõ ràng và thống nhất.
• Sắp xếp file trong hệ thống thư mục có cấu trúc.
• Sử dụng nền tảng lưu trữ đám mây để dễ dàng truy cập và chia sẻ.
• Quản lý phiên bản nhằm đảm bảo thành viên luôn làm việc trên bản vẽ mới nhất.

Một quy trình quản lý tốt giúp giảm sai sót, tiết kiệm thời gian và đảm bảo sự đồng bộ trong nhóm.

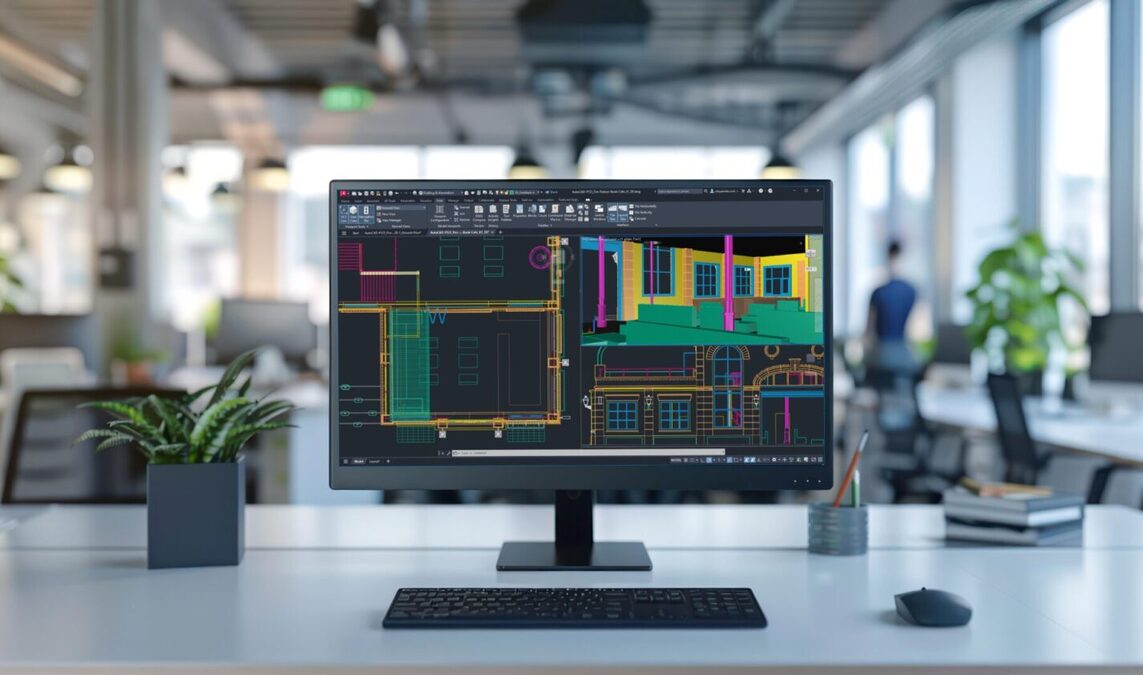

Mô tả bản vẽ CAD trên AutoCAD, minh họa cách tổ chức và quản lý dữ liệu trong dự án

Phương pháp chia sẻ file CAD hiệu quả

Do chứa nhiều dữ liệu kỹ thuật, file CAD thường có dung lượng lớn và khó chia sẻ qua các hình thức truyền thống như email. Autodesk cung cấp nhiều giải pháp hỗ trợ chia sẻ thuận tiện hơn:

• Cloud: giúp lưu trữ và chia sẻ file dung lượng lớn dễ dàng.
• Autodesk Viewer: cho phép xem bản vẽ trực tuyến trên trình duyệt mà không cần cài đặt phần mềm.
• AutoCAD Web: hỗ trợ xem và chỉnh sửa bản vẽ trực tiếp trên trình duyệt, phù hợp cho làm việc từ xa hoặc tại công trường.


AutoCAD Web cho phép xem và chỉnh sửa bản vẽ trực tiếp trên trình duyệt, hỗ trợ làm việc linh hoạt từ bất kỳ đâu

Nhờ những công cụ này, việc trao đổi và cộng tác giữa các thành viên trở nên nhanh chóng và hiệu quả hơn.

Chuyển đổi định dạng file CAD – linh hoạt hơn trong quy trình làm việc

Trong nhiều tình huống, người dùng cần chuyển file CAD sang định dạng khác để phục vụ trình bày, in ấn hoặc chia sẻ. PDF là định dạng phổ biến nhất, giúp người xem dễ dàng mở bản vẽ mà không cần phần mềm chuyên dụng. AutoCAD hỗ trợ xuất PDF chất lượng cao, phù hợp cho nhiều mục đích sử dụng.

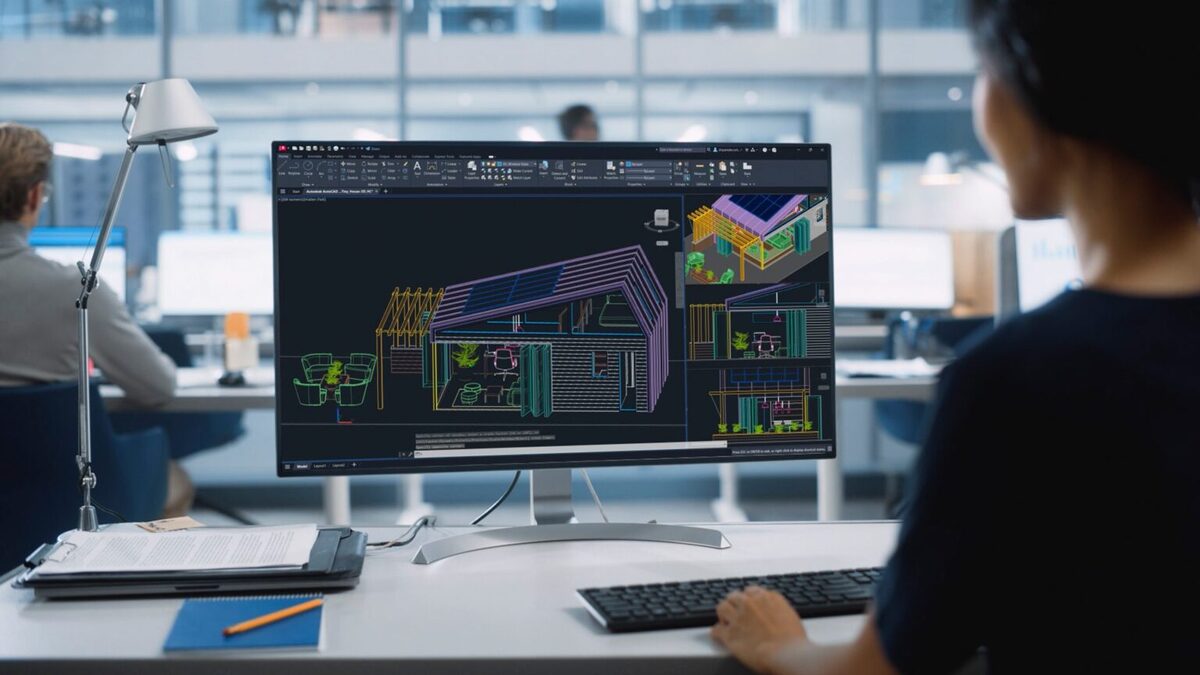

Giao diện AutoCAD với bản vẽ CAD, minh họa quy trình chuyển đổi và xuất bản vẽ sang các định dạng khác như PDF

Ngược lại, nếu người dùng có file PDF hoặc bản vẽ giấy cần đưa vào AutoCAD để chỉnh sửa, công cụ PDFIMPORT cho phép chuyển đổi nội dung PDF thành các đối tượng CAD có thể hiệu chỉnh. Đây là tính năng hữu ích khi số hóa tài liệu cũ hoặc khi chỉ có bản PDF từ khách hàng.

Xu hướng tương lai của quản lý file CAD

Công nghệ đang chuyển dần sang mô hình làm việc dựa trên môi trường dữ liệu chung (CDE). Để đáp ứng xu hướng này, Autodesk phát triển nền tảng Autodesk Construction Cloud (ACC), hỗ trợ lưu trữ, chia sẻ và quản lý phiên bản file CAD trên cloud. Giải pháp này giúp truy cập dữ liệu mọi lúc mọi nơi, giảm rủi ro mất dữ liệu, đảm bảo đồng bộ phiên bản và nâng cao hiệu quả cộng tác giữa các nhóm dự án.

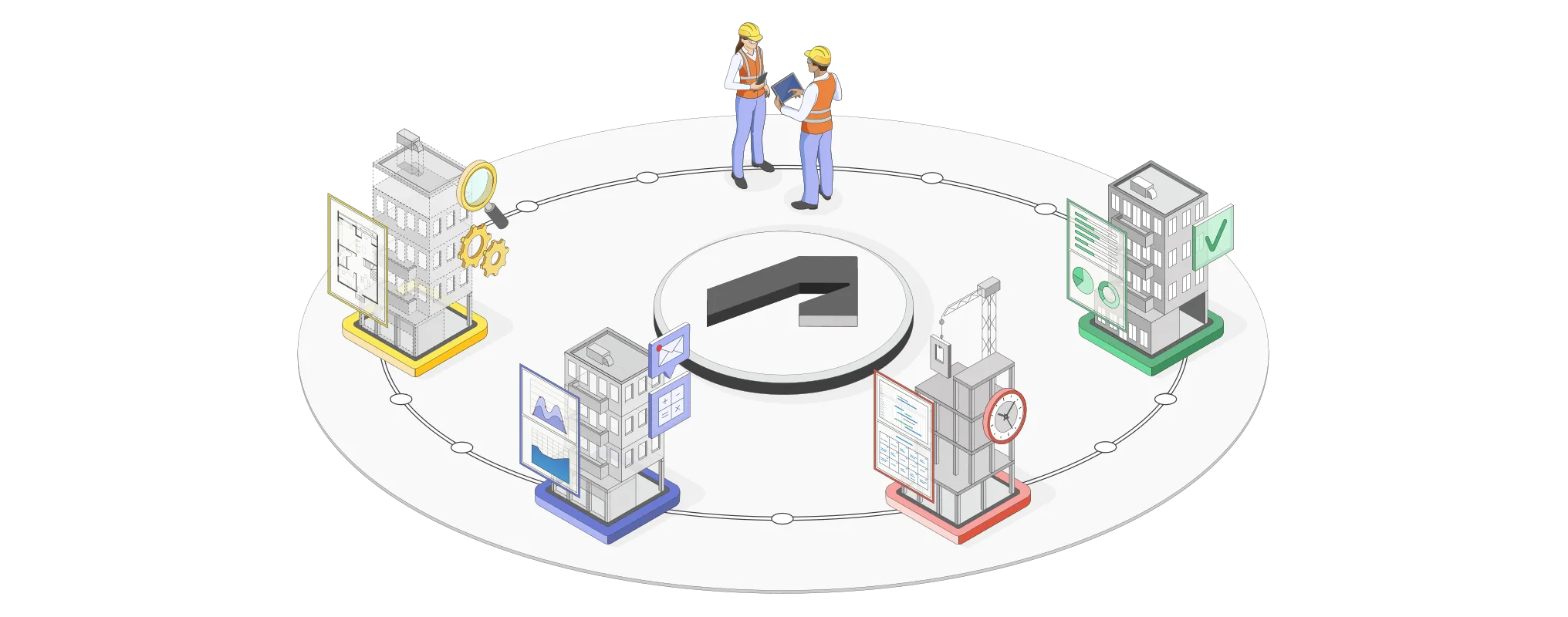

Mô phỏng hệ sinh thái Autodesk Construction Cloud (ACC) – nền tảng quản lý và cộng tác dữ liệu CAD trong môi trường cloud

Kết luận

File CAD đóng vai trò cốt lõi trong mọi quy trình thiết kế bằng AutoCAD. Khi người dùng nắm rõ cách tạo, quản lý, chia sẻ và chuyển đổi file, việc làm chủ quy trình thiết kế và sản xuất trở nên thuận lợi hơn. Với sự hỗ trợ của AutoCAD Web, Autodesk Viewer và các nền tảng cloud, việc quản lý và cộng tác trên file CAD ngày càng linh hoạt và hiệu quả.
