Khảo sát công trình hiện trạng nhà xưởng Becamex, Bình Dương

23 10 / 2024

115

Khu nhà xưởng hiện hữu nằm trên đường Hữu Nghị, thành phố mới Bình Dương, diện tích khuôn viên khoảng 4,4ha, với chiều dài 550m và chiều rộng là 80m.

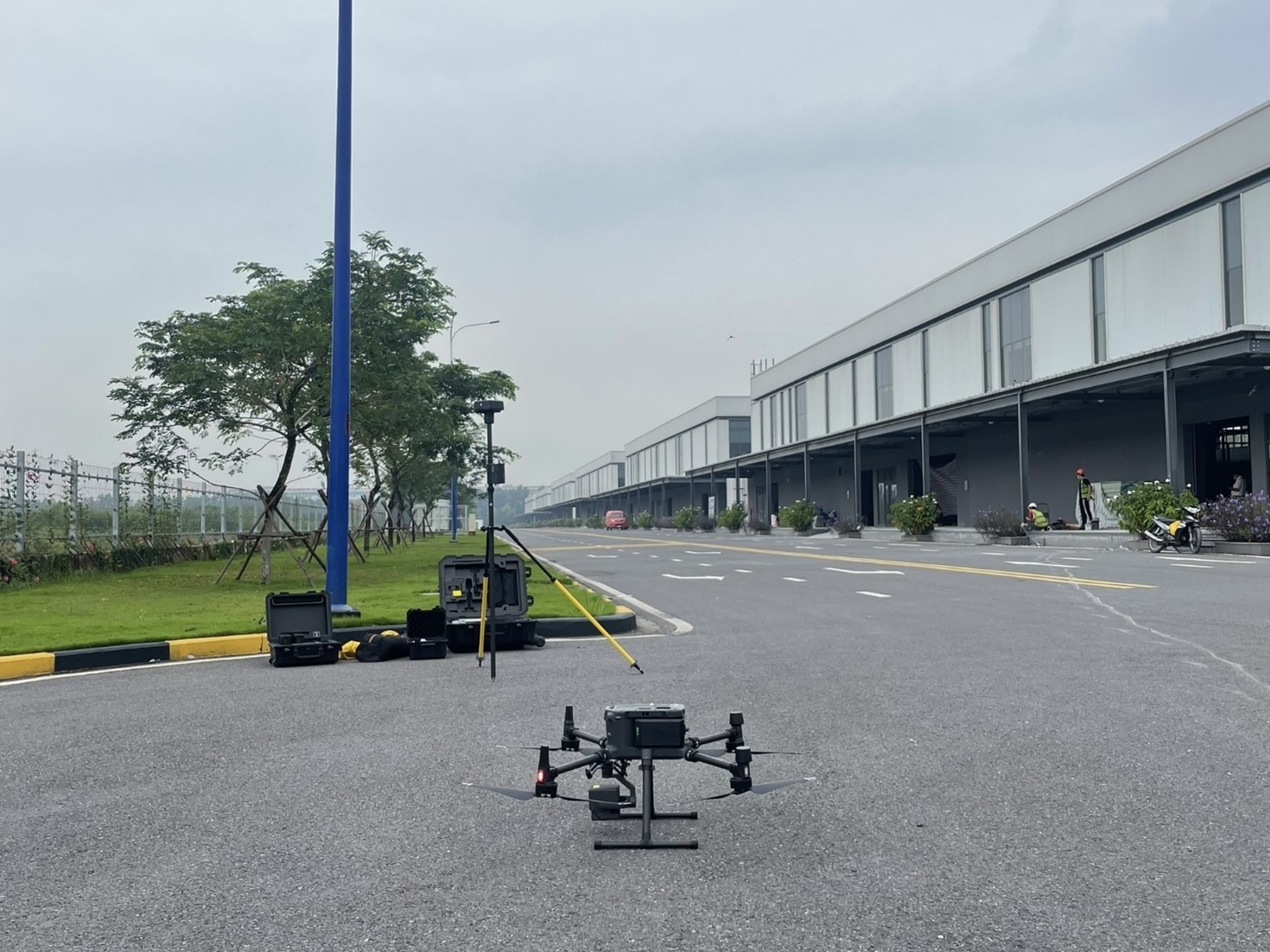

Khu nhà xưởng Becamex, Bình Dương

Mục tiêu khảo sát

  • Xây dựng mô hình 3D point cloud khu vực dự án
  • Xây dựng lại bản vẽ hoàn công 2D tổng mặt bằng dự án
  • Định vị vị trí, cao độ công trình hạ tầng như trụ điện chiếu sáng, cây xanh, hố ga, hố cáp

Kế hoạch khảo sát

  • Diện tích khảo sát: 4,4ha
  • Số lần bay: 3 (1 buổi bay)
  • Độ cao bay: 30m (so với bề mặt địa hình)
  • Thời gian: 1 ngày để thu thập dữ liệu quét LiDAR và chụp ảnh số, 3 ngày để xử lý ra kết quả.

Quá trình khảo sát

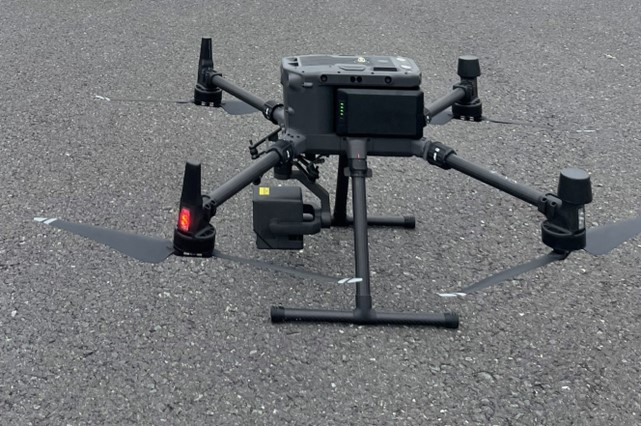

OneCAD Viet Nam sử dụng thiết bị bay UAV Matrice 300, camera Zenmuse L1, và trạm base D-RTK2.

UAV Matrice 300

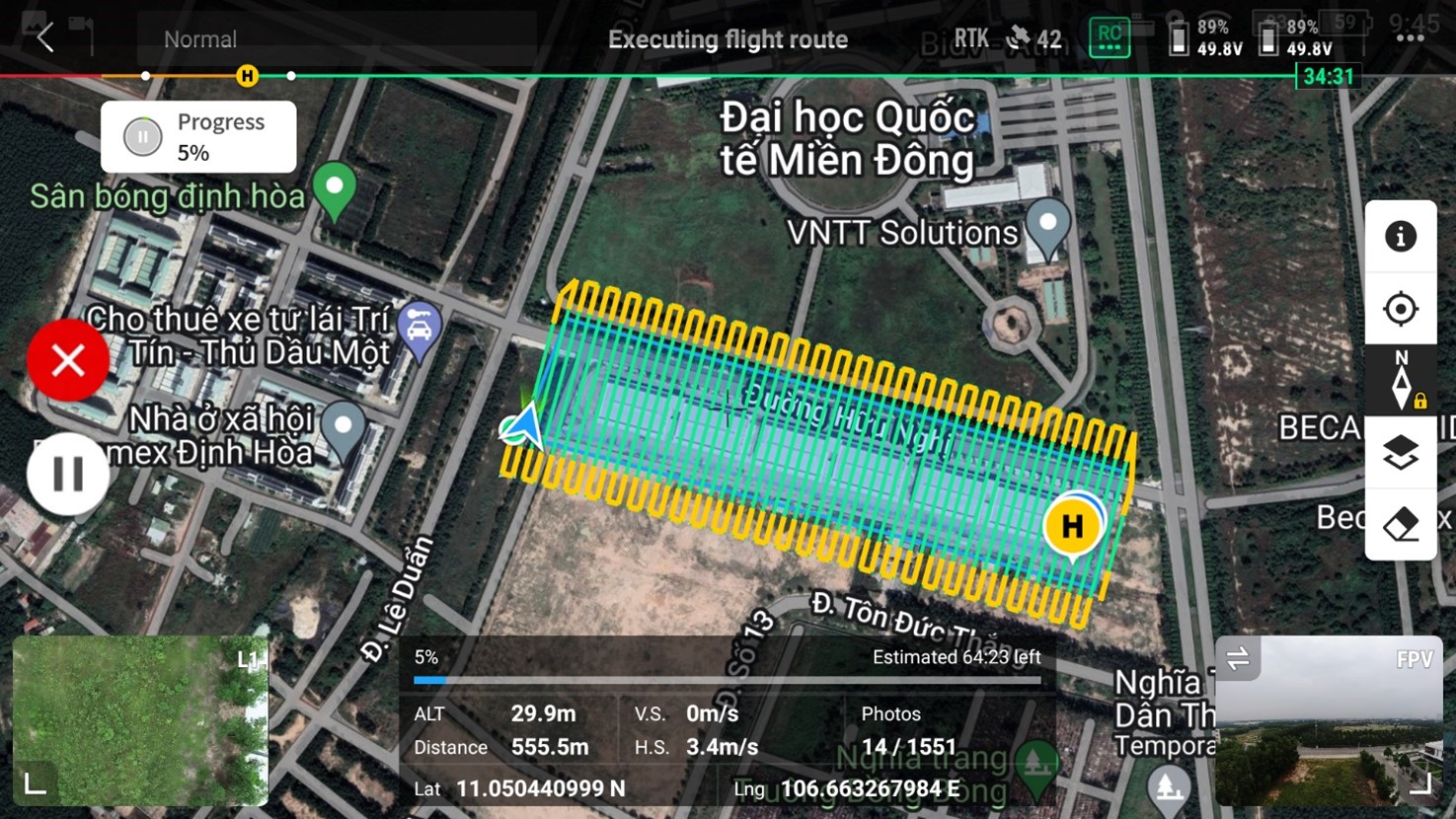

Khởi tạo nhiệm vụ bay đảm bảo độ phủ theo yêu cầu, mật độ điểm, chiều cao bay phù hợp đảm bảo thu thập dữ liệu đạt yêu cầu của nhiệm vụ khảo sát.

Khởi tạo nhiệm vụ bay

Video:

Kết quả khảo sát

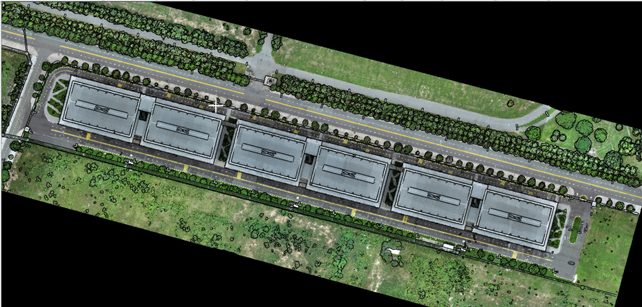

Dữ liệu 3D point cloud mô tả đầy đủ địa hình địa vật, chiều cao, màu sắc công trình.

kết quả khảo sát

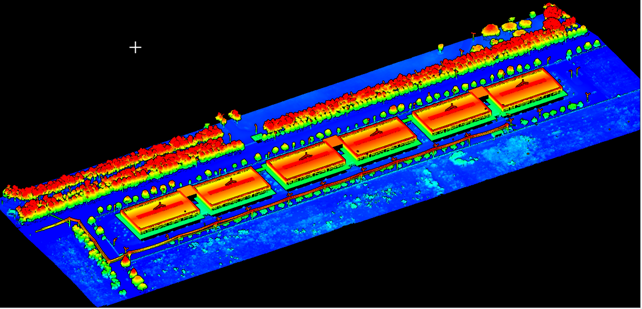

Dữ Liệu 3d Point cloud

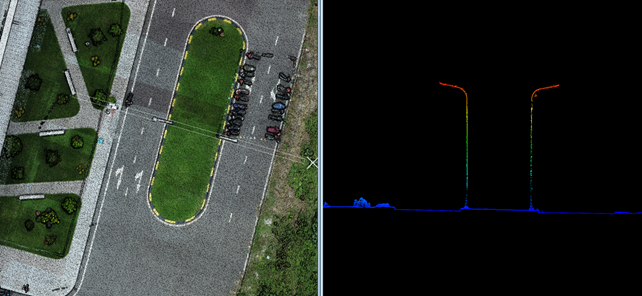

Mặt cắt mô hình đám mây điểm

Ảnh trực giao

Ảnh trực giao

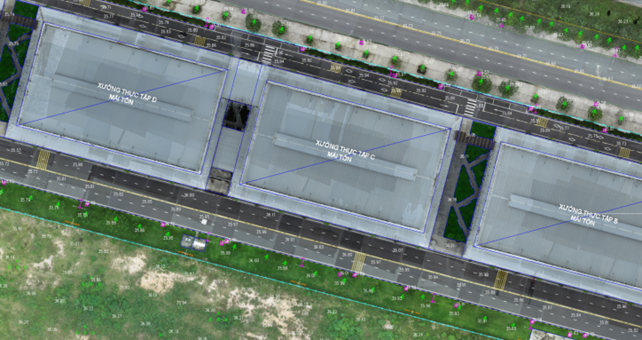

Bình đồ tổng mặt bằng hoàn công chính xác vị trí hố ga, hố cáp, cây xanh, trụ đèn chiếu sáng trên nền ảnh trực giao độ phân giải cao.

Bình đồ tổng mặt bằng hoàn công chính xác vị trí hố ga, hố cáp, cây xanh, trụ đèn chiếu sáng trên nền ảnh trực giao độ phân giải cao.
