Khảo sát địa hình dự án Đường dây 500kV Vân Phong, Bình Định

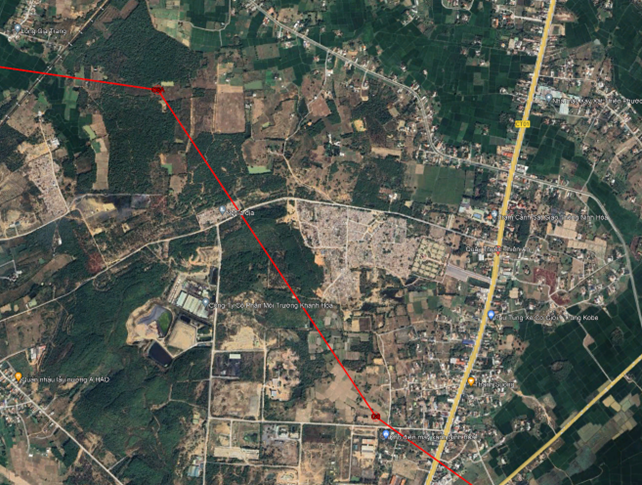

(Hình ảnh Google map vị trí đoạn tuyến G6-G6A)

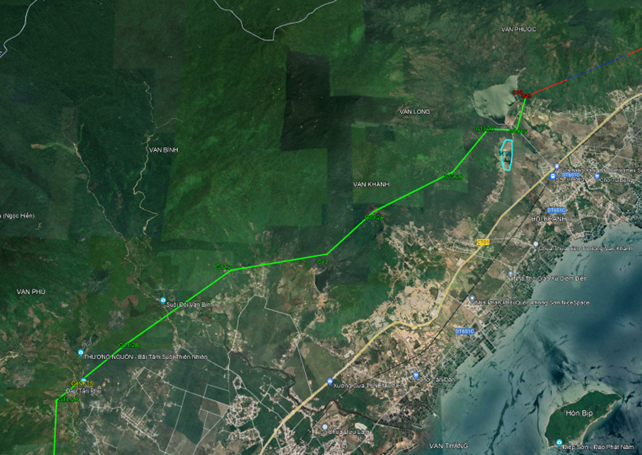

(Hình ảnh Google map vị trí đoạn tuyến G11.2B-G14A.2)

Dự án khảo sát đường dây 500kV Vân Phong, Bình Định đoạn từ trụ G6 đến G6A và từ trụ G11.2B đến trụ G14A.2 với tổng chiều dài khoảng 14,2km, tổng diện tích 284ha

Mục tiêu khảo sát

• Thành lập bản đồ địa hình tỉ lệ 1/2000 với chênh cao đường đồng mức là 1,0m
• Vẽ mặt cắt dọc địa hình dọc theo phương án tuyến
• Công tác khảo sát nhằm thu thập dữ liệu địa hình hiện trạng phục vụ công tác thiết kế dự án
• Lọc phân lớp và cung cấp các file kết quả khảo sát bay chụp Lidar chứa dữ liệu point cloud định dạng (.rcp hoặc .rcs) và được biên tập các file cụ thể như sau:

+ Biên tập dữ liệu point cloud mặt đất thành 1 file.

+ Biên tập dữ liệu point cloud mặt nước thành 1 file.

+ Biên tập dữ liệu point cloud chiều cao vùng cây, mỗi vùng thành 1 file.

+ Biên tập dữ liệu point cloud chiều cao cây nằm không theo vùng, thành 1 file.

+ Biên tập dữ liệu point cloud chiều cao nhà, thành 1 file.

+ Biên tập dữ liệu point cloud chiều cao công trình kiến trúc (Hàng rào, cổng các công trình , tượng đài, cầu, trụ điện, trụ thu lôi, trụ anten, bồn nước v.v…), thành 1 file.

+ Biên tập dữ liệu point cloud chiều cao công trình dây dẫn hiện hữu (Dây điện, dây chống sét, dây thông tin, v.v..), thành 1 file

• Hướng dẫn và chuyển giao quá trình thu thập dữ liệu ngoài hiện trường và xử lý nội nghiệp khi sử dụng M300 và LiDAR

Thách thức của dự án

• Khu vực dọc theo tuyến đường dây là khu vực rừng rậm, địa hình chênh cao hiểm trở với nhiều tầng thực phủ, có nhiều vị trí con người không thể tiếp cận để đo đạc theo phương án truyền thống.
• Dự án dạng tuyến nên phạm vi khảo sát trải dài, yêu cầu di chuyển thiết bị, máy móc và con người nhiều lần trong quá trình khảo sát.

Ảnh chụp trên cao khu vực dự án

Lựa chọn phương án khảo sát

Sở hữu tính cơ động cao với nhiều tính năng vượt trội, OneCAD Viet Nam sử dụng thiết bị bay UAV Matrice 300, camera Zenmuse L1, và trạm base D-RTK2 để thực hiện khảo sát dự án này.

• Camera LiDAR quét qua tán cây và thực phủ để điều tra được cao độ địa hình
• Thiết bị bay follow theo địa hình đảm bảo chiều cao bay phù hợp với Giấy phép bay được cấp, phù hợp với khu vực địa hình biến đổi lớn, đồi núi liên tục.
• Vận hành thiết bị từ xa không xâm lấn vào khu vực rừng rậm
• Thời gian thu thập dữ liệu nhanh chóng

Quá trình khảo sát

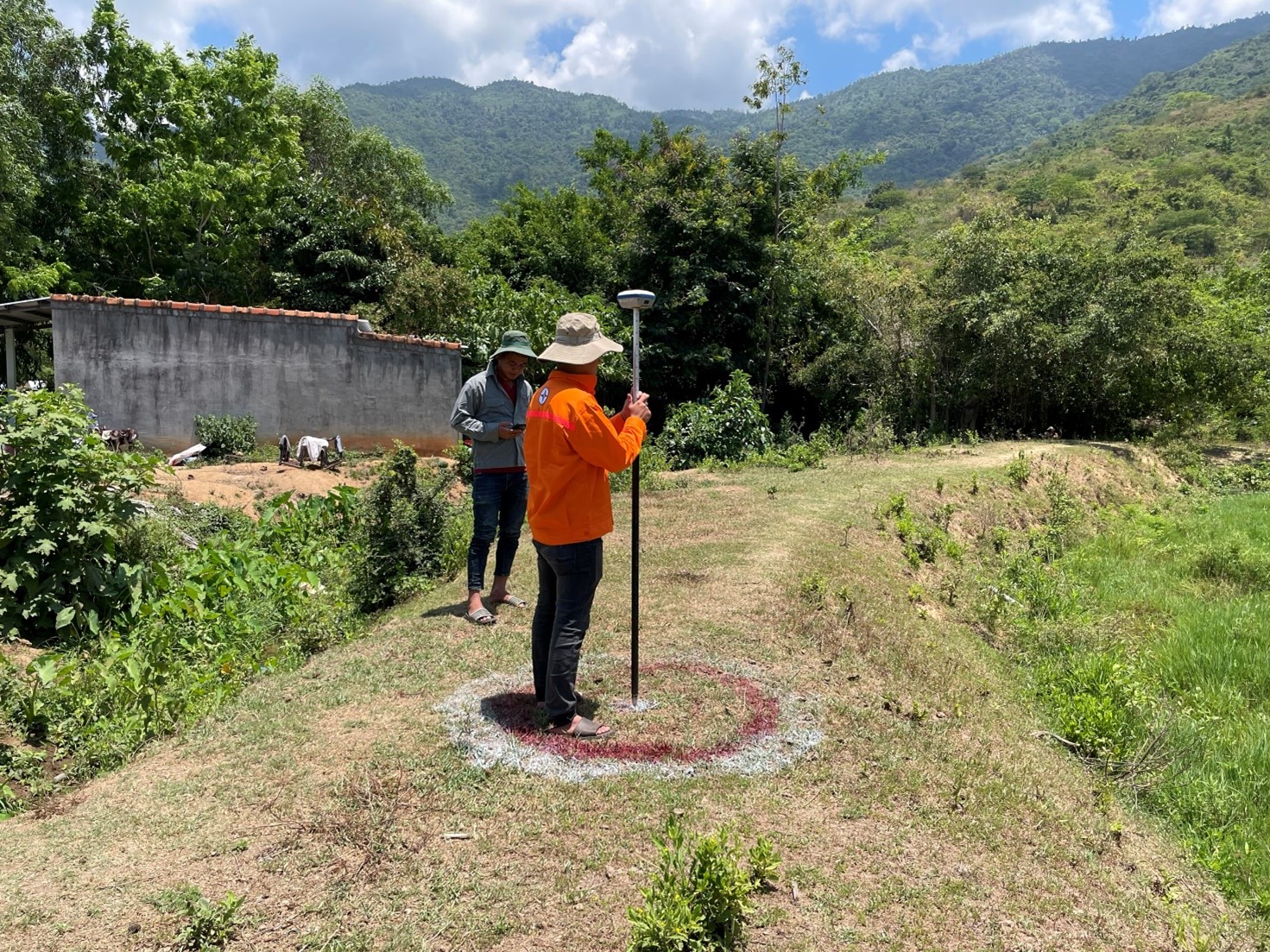

Xây dựng các điểm GCP và check point với mật độ 2-3 điểm đối với 1 ca bay.

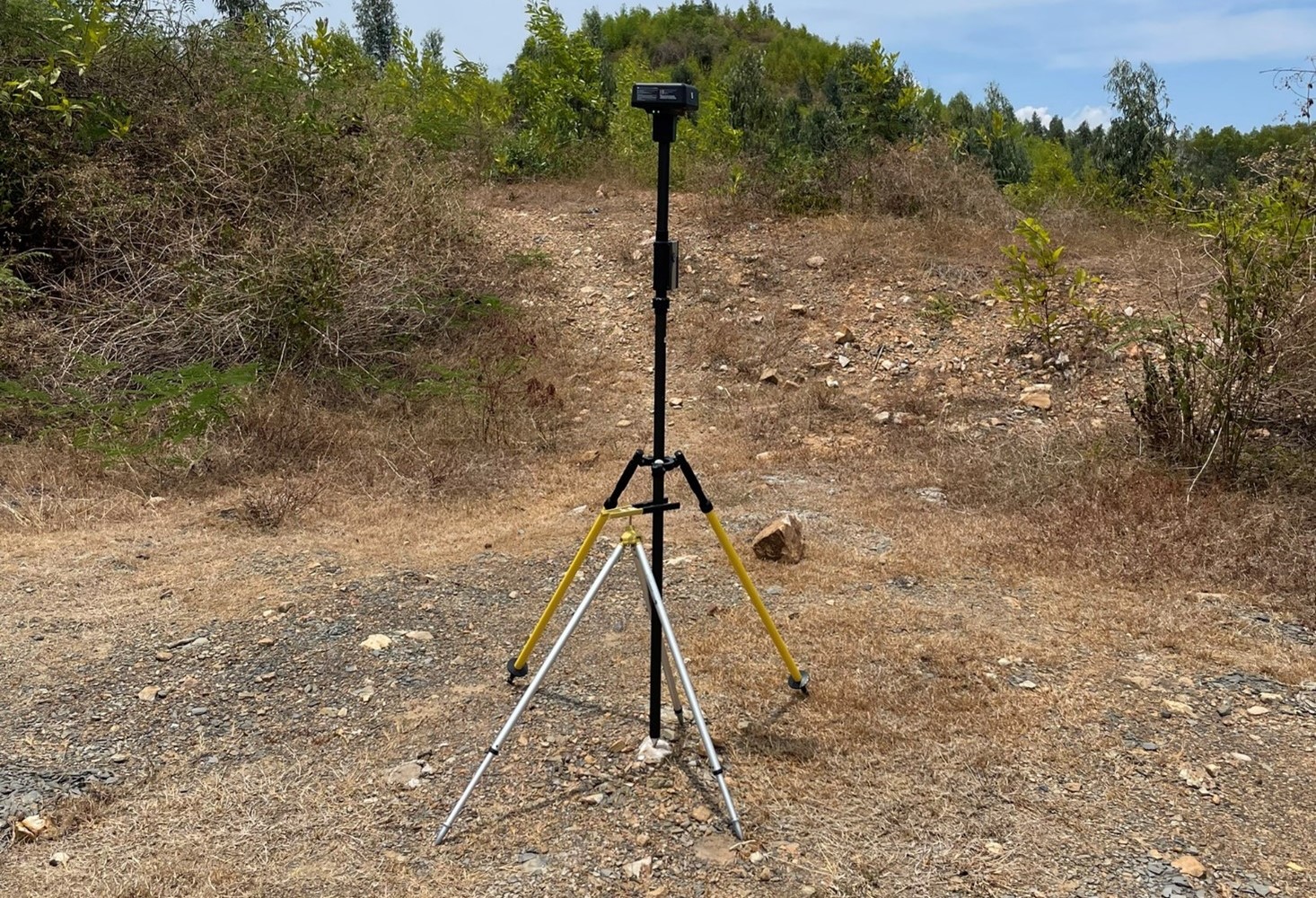

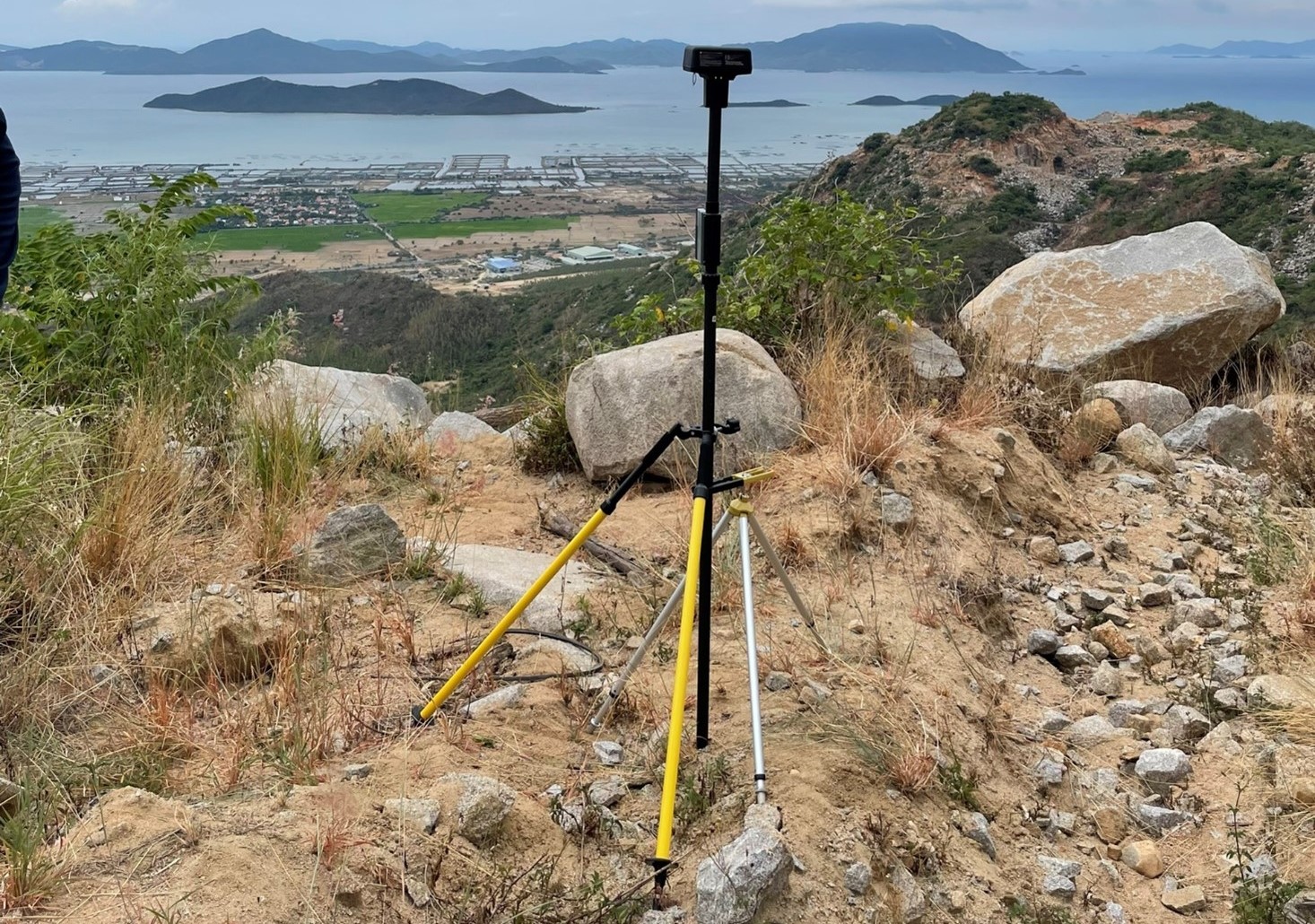

Bố trí trạm base dọc theo tuyến khảo sát theo mỗi ca bay

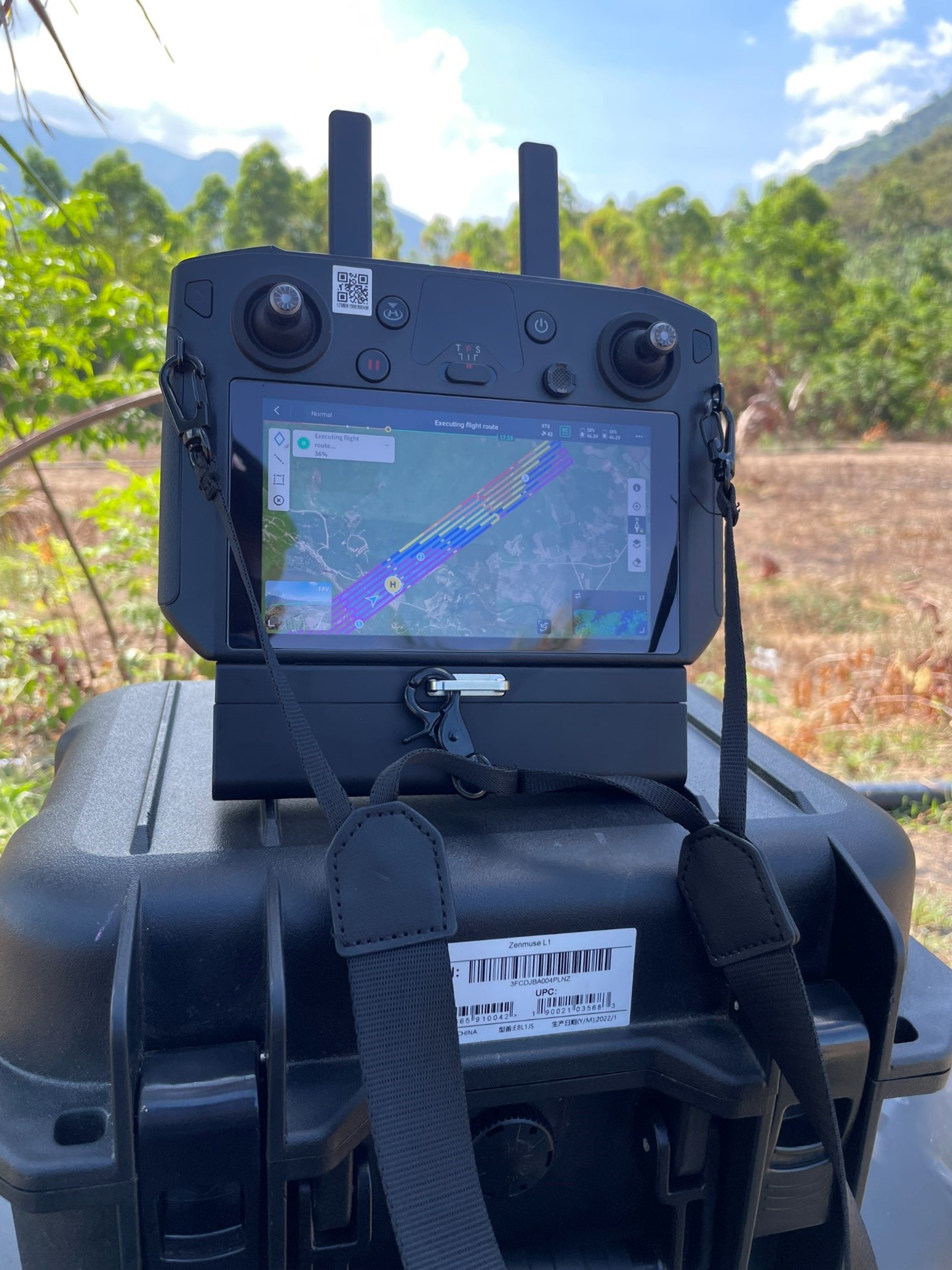

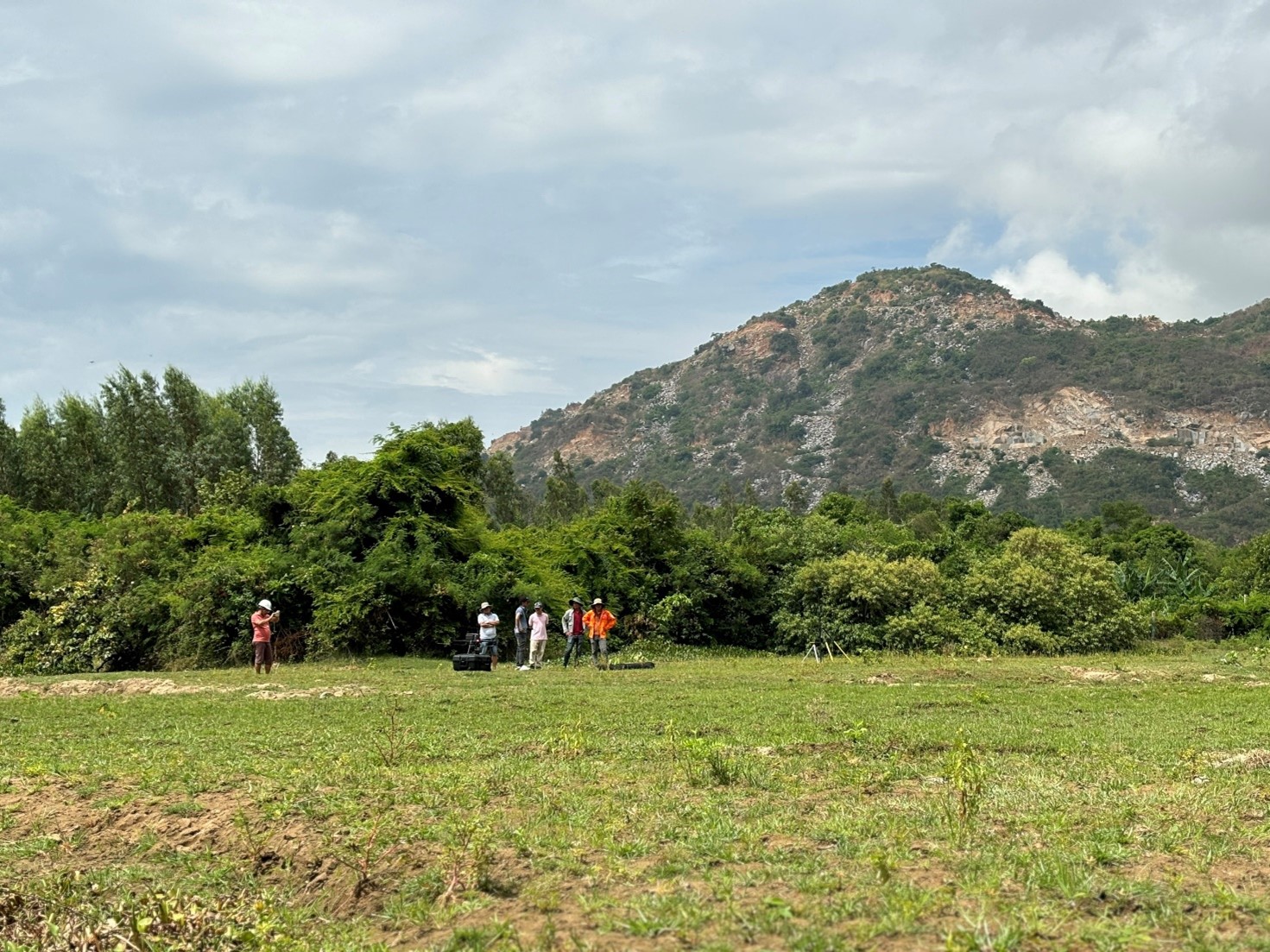

Lựa chọn các bãi trống để bố trí trạm base và cất hạ cánh thiết bị đảm bảo an toàn.

Kết quả khảo sát

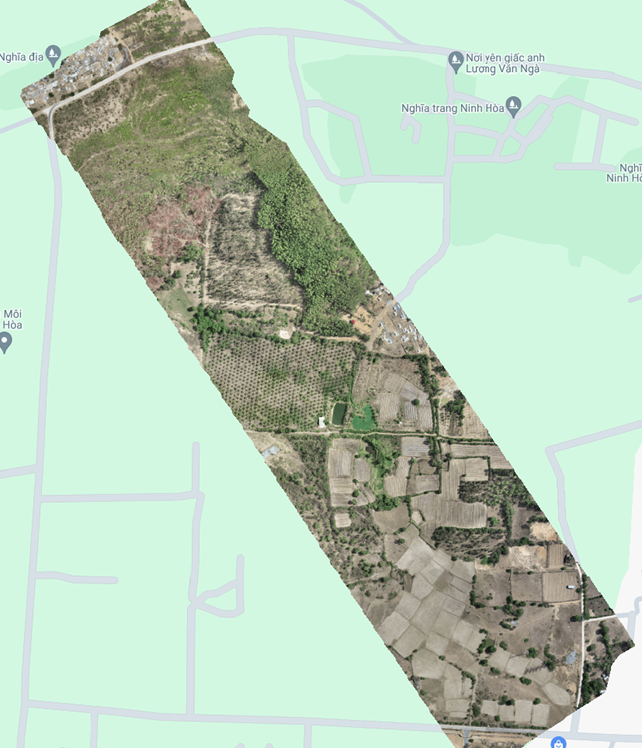

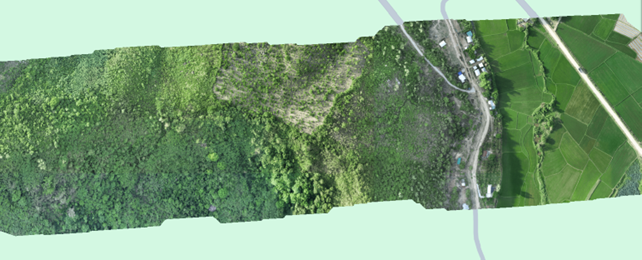

Ảnh ortho độ phân giải cao

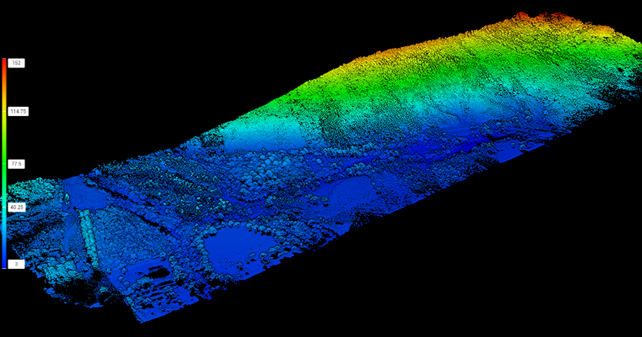

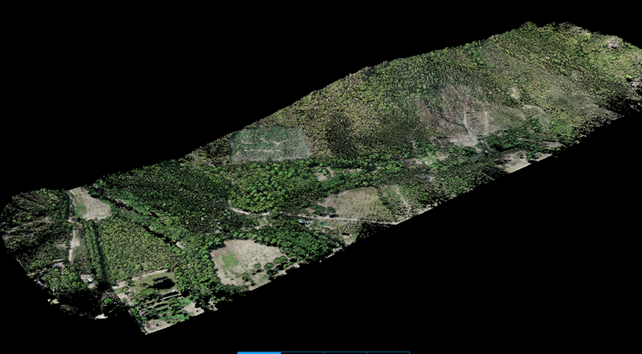

Mô hình đám mây điểm dày đặc với độ chính xác cao

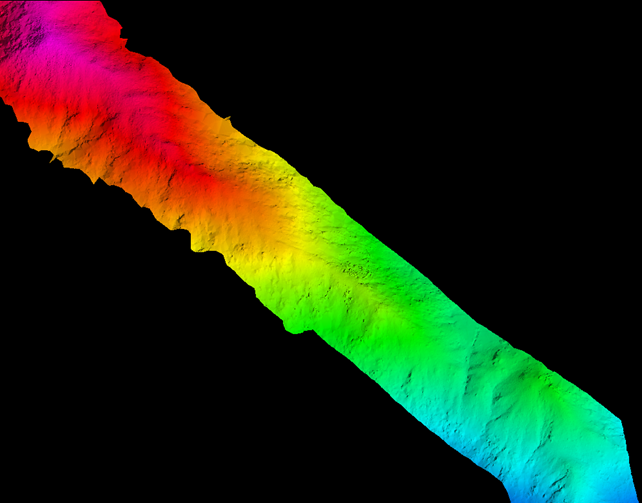

Mô hình DEM một đoạn tuyến

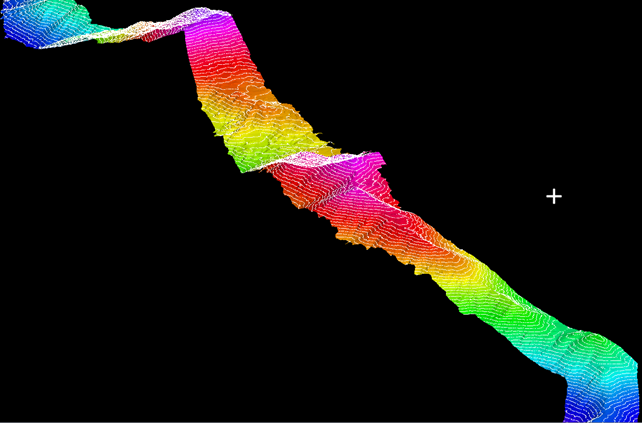

Mô hình DEM có thể hiện đường đồng mức

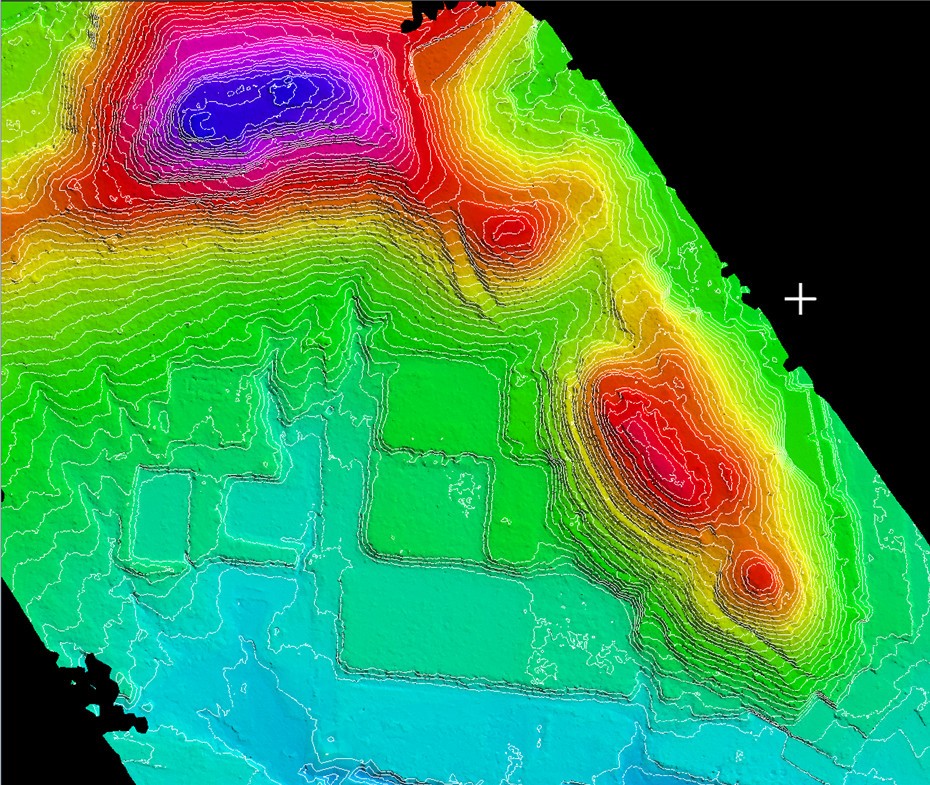

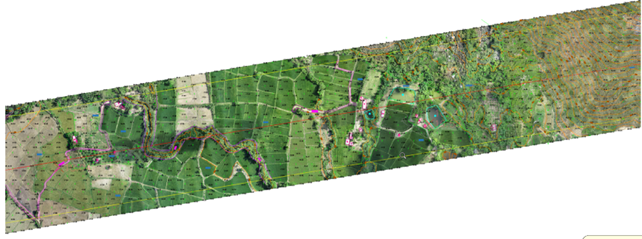

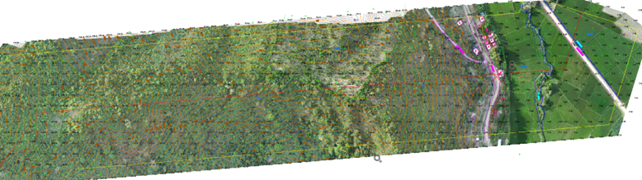

Bình đồ 1/2000 đường đồng mức chênh cao 1,0m trên nền ảnh trực giao

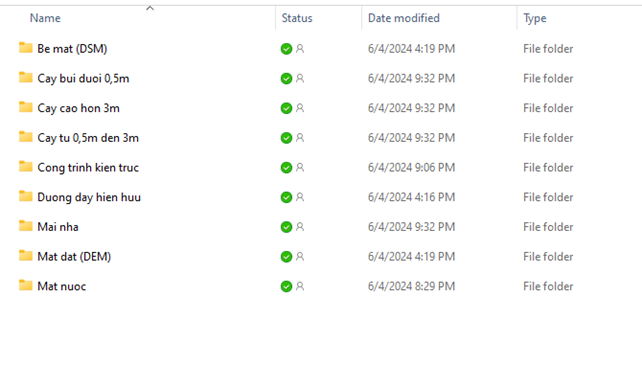

Phân loại từng đối tượng thành các file point cloud

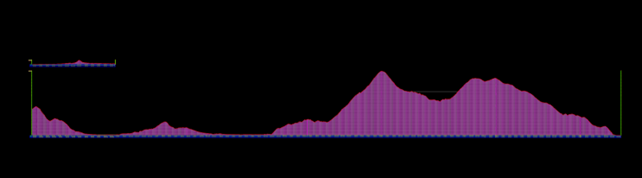

Mặt cắt dọc địa hình dọc theo tuyến đường dây trên phần mềm Civil 3D

Tấn Hay
