Khảo sát địa hình dự án Khu du lịch nghỉ dưỡng sinh thái Hiểu về trái tim Côn Đảo

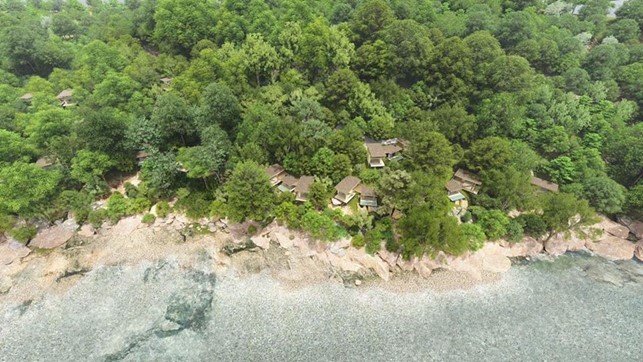

Ảnh phối cảnh dự án

Khu du lịch nghỉ dưỡng sinh thái Hiểu về trái tim có tổng diện tích khoảng 100,1 ha thuộc bãi Ông Đụng – Sở Rẫy, thuộc Vườn quốc gia Côn Đảo, huyện Côn Đảo.

Trong đó khu A – Bãi Ông Đụng khoảng 73,06ha, có phía Đông giáp rừng tự nhiên hướng về hang Đức Mẹ, phía Bắc giáp rừng tự nhiên khu vực rừng Bãi Bàng, phía Nam giáp rừng tự nhiên hướng núi Sở Rẫy và phía Tây giáp vùng biển Vịnh Ông Đụng.

Khu B – Sở Rẫy khoảng 31,74 ha, có phía Đông giáp rừng tự nhiên hướng về thị trấn Côn Đảo, phía Bắc giáp rừng tự nhiên hướng về Ông Đụng, phía Nam giáp rừng tự nhiên núi hướng về phía hồ An Hải và phía Tây giáp rừng tự nhiên hướng về bãi Ông Câu.

Mục tiêu khảo sát

• Xây dựng mô hình 3D point cloud khu vực dự án
• Xây dựng lưới khống chế mặt bằng và cao độ
• Thành lập bản đồ địa hình tỉ lệ 1/500 với chênh cao đường đồng mức là 0,5m
• Vẽ mặt cắt dọc địa hình, cắt dọc tuyến giao thông hiện hữu
• Công tác khảo sát nhằm thu thập dữ liệu địa hình hiện trạng phục vụ công tác thiết kế dự án

Thách thức của dự án

• Khu vực dự án nằm trong Vườn Quốc gia, lại là khu vực rừng rậm với nhiều tầng thực phủ đan xen nên con người khó tiếp cận để đo đạc theo phương án truyền thống.
• Khu vực là vùng bảo tồn thực vật và động vật nên hạn chế sự xâm lấn của con người.
• Khu vực dự án thuộc vùng biển đảo, địa hình hiểm trở nên việc vận chuyển con người và trang thiết bị khó khăn.
• Khu vực gần sân bay, nên quá trình thực hiện bay khảo sát cần thỏa thuận với Bộ chỉ huy quân sự huyện Côn Đảo

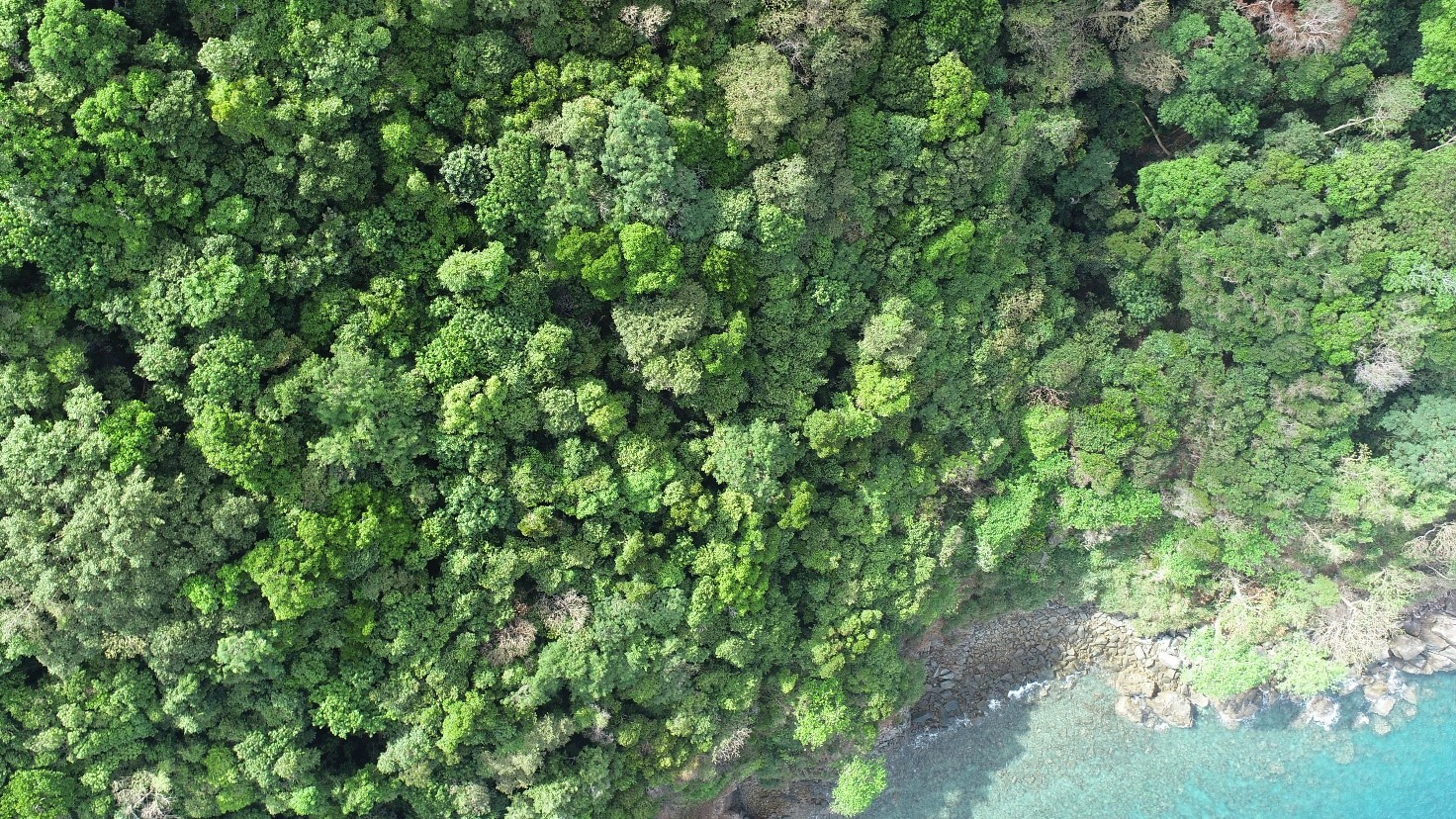

Ảnh chụp từ trên cao khu vực dự án

Lựa chọn phương án khảo sát

Sở hữu tính cơ động cao với nhiều tính năng vượt trội, OneCAD Viet Nam sử dụng thiết bị bay UAV Matrice 300, camera Zenmuse L1, và trạm base D-RTK2 để thực hiện khảo sát dự án này.

• Camera LiDAR quét qua tán cây và thực phủ để điều tra được cao độ địa hình
• Thiết bị bay follow theo địa hình đảm bảo chiều cao bay phù hợp với Giấy phép bay được cấp
• Vận hành thiết bị từ xa không xâm lấn vào khu vực rừng rậm, khu vực biển
• Thời gian thu thập dữ liệu nhanh chóng

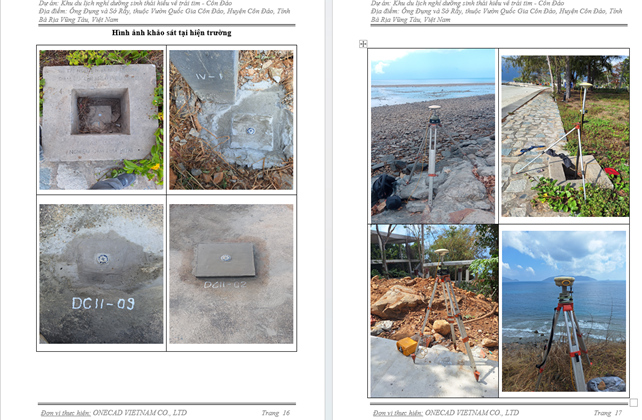

Quá trình khảo sát

Công tác khảo sát sơ bộ xác định vị trí đặt mốc được tiến hành trước. Sau đó đo lưới khống chế mặt bằng và đường chuyền, xây dựng mốc. Các công việc đều được ghi lại trong sổ nhật ký khảo sát hằng ngày.

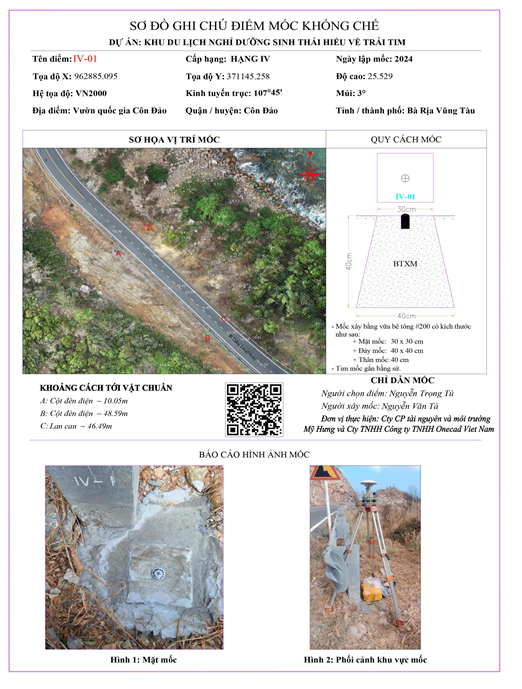

OneCAD sử dụng 19 mốc cũng là 19 điểm khống chế mặt đất (GCP), vừa là điểm đặt trạm cơ sở, vừa là điểm GCP và check point, nhằm tăng độ chính xác của dữ liệu trong quá trình xử lý. Các mốc đều có mã QR Code, dễ dàng tra cứu thông tin và vị trí các mốc, giảm nguy cơ thất lạc, mất mốc.

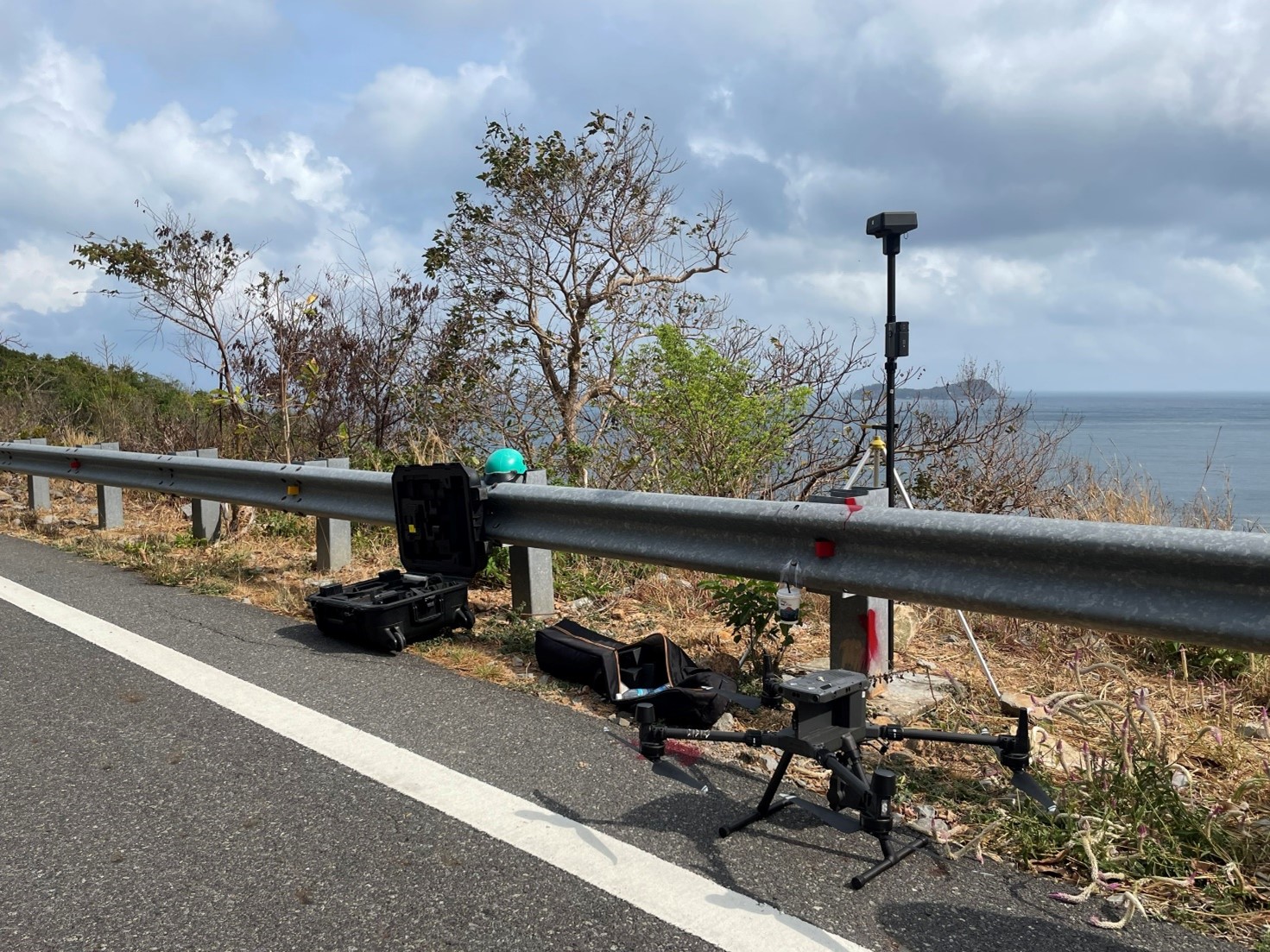

Trạm base đặt tại các vị trí mốc, 60x60cm

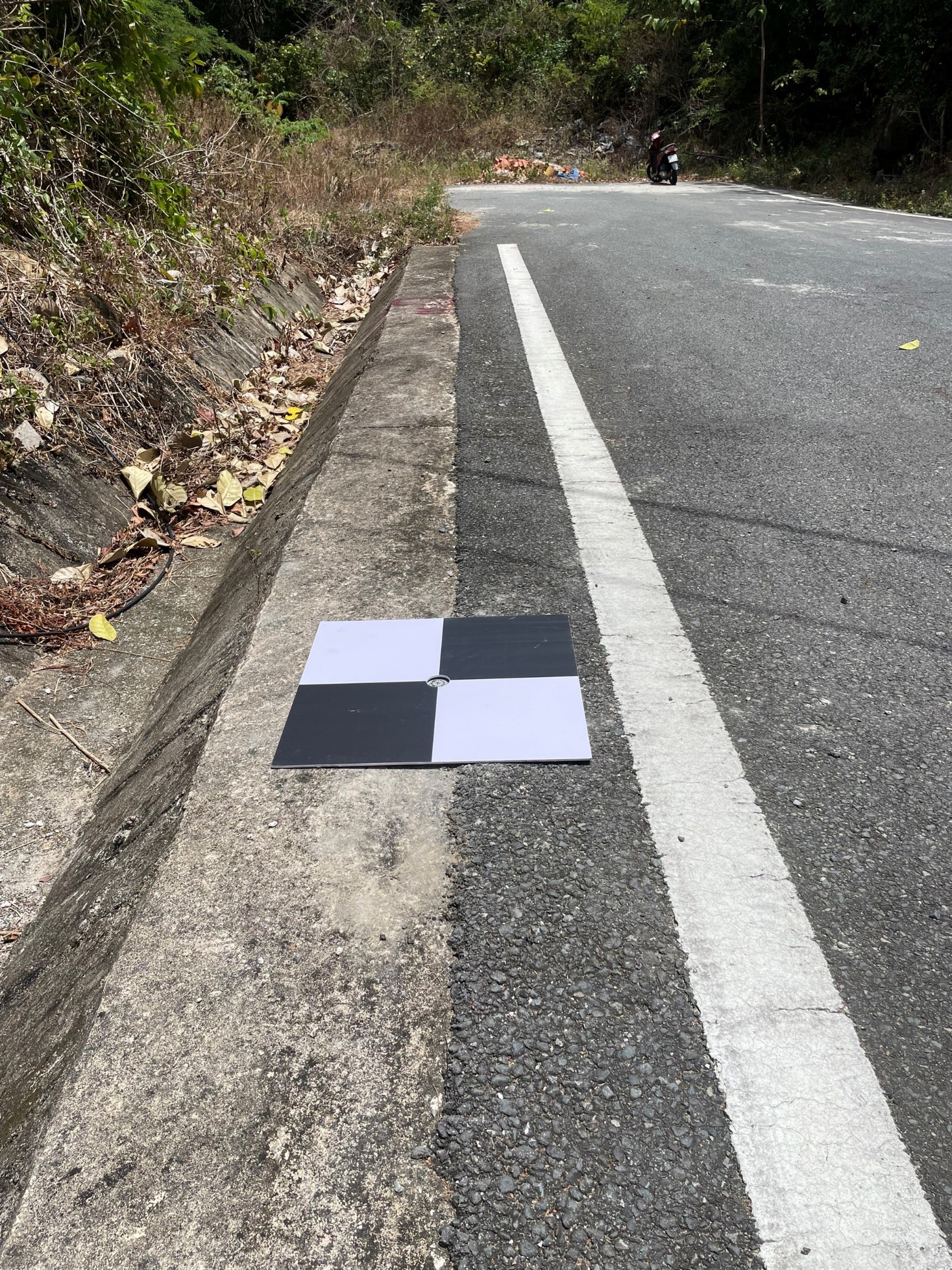

Hình ảnh điểm GCP, 60x60cm

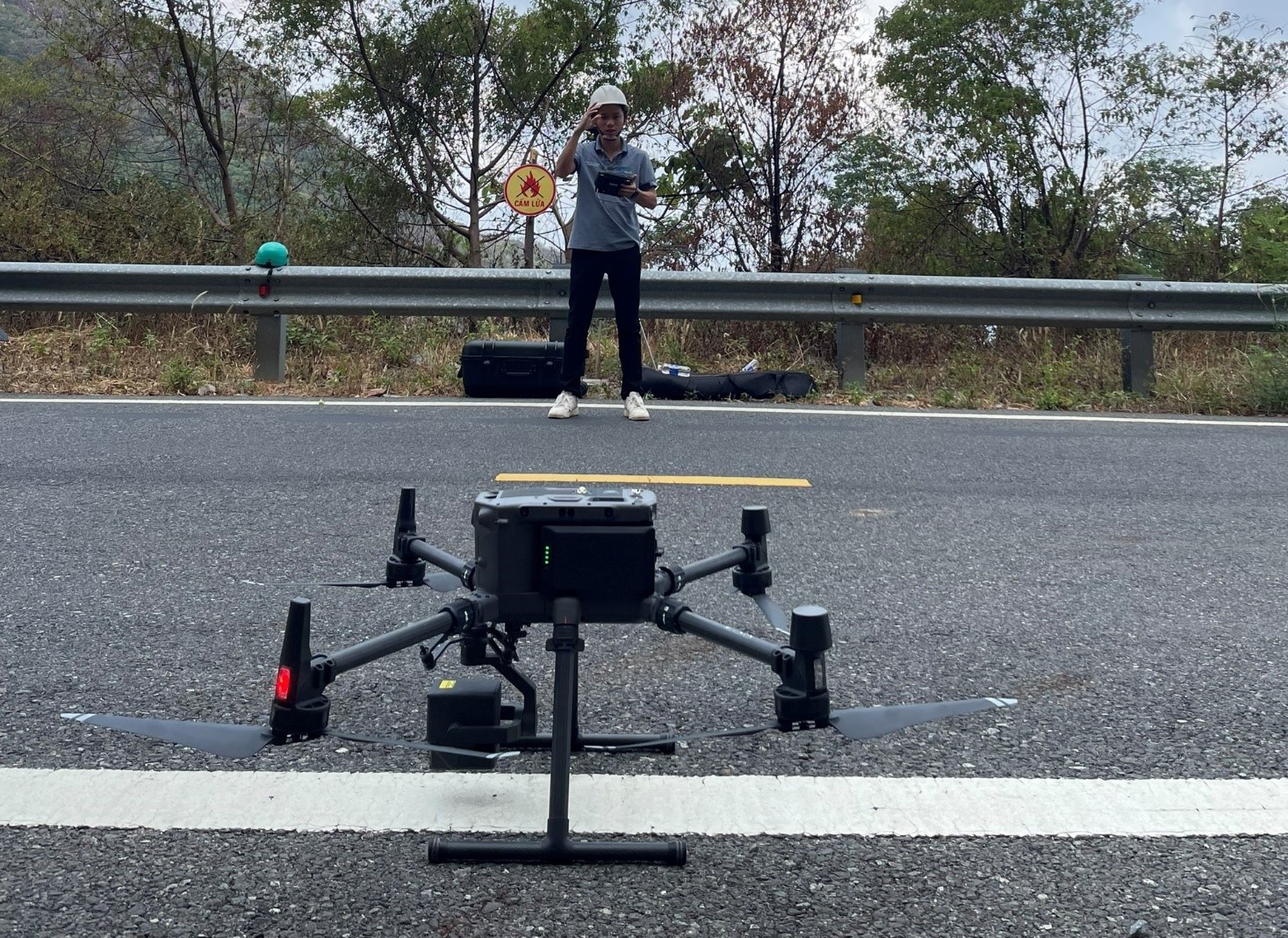

Thiết bị cất cánh tại vị trí mép đường, đảm bảo thông thoáng không bị vật cản.

Kết quả khảo sát

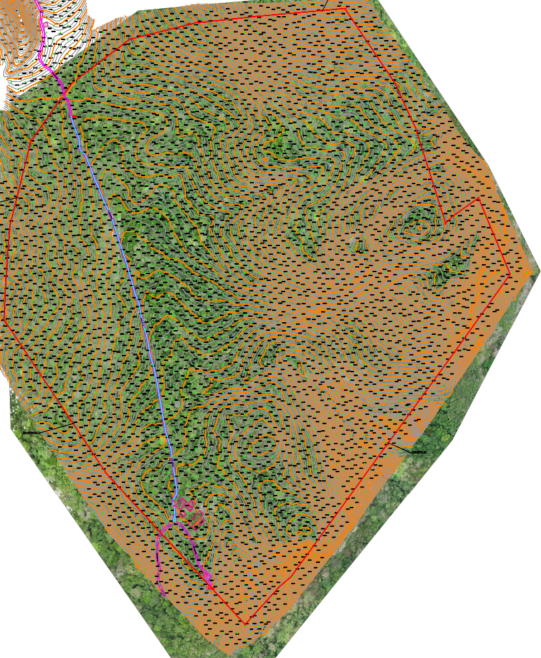

Bình đồ khảo sát tỉ lệ 1/500, chênh cao đường đồng mức 0,5m trên nền ảnh

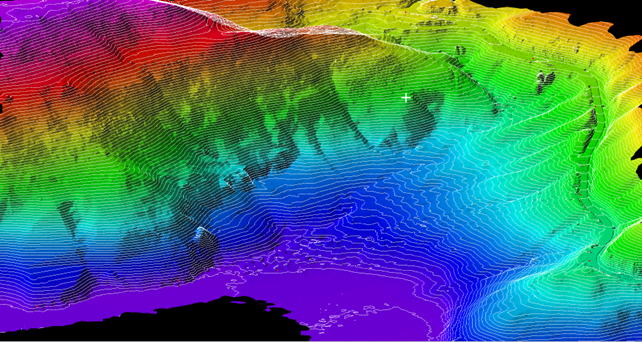

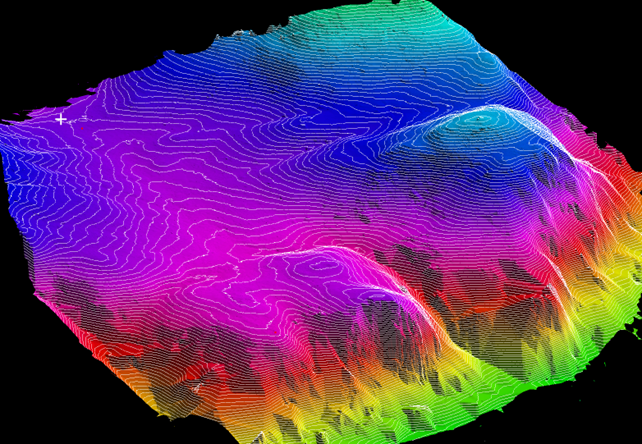

Mô hình DEM
