Khảo sát địa hình TBA 110kV Tân Thạnh và đấu nối trạm Tân Thạnh, tỉnh Long An

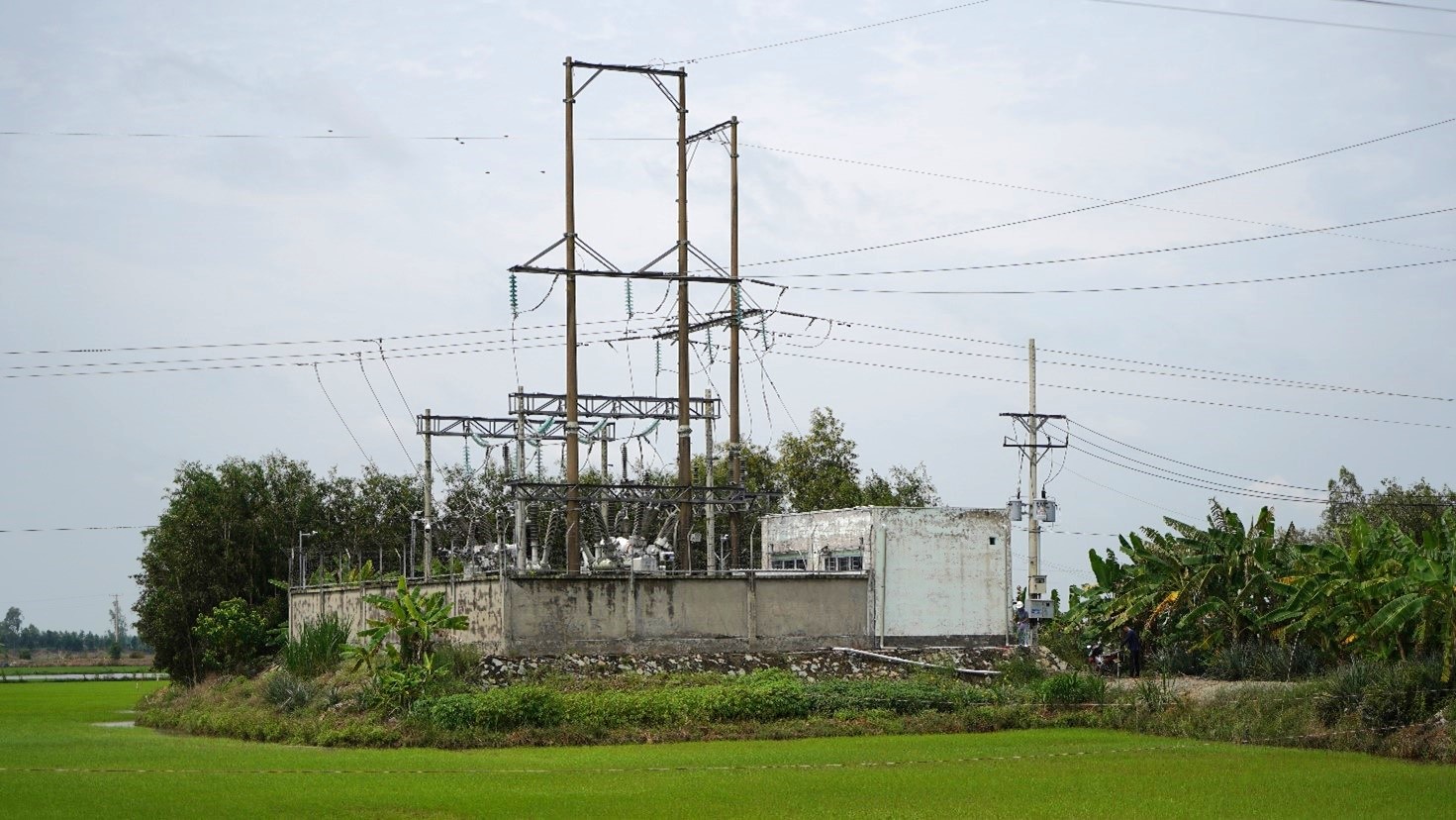

Trạm biến áp 110kV Tân Thạnh dự kiến nằm cạnh trạm cắt Thạnh Hóa thuộc thị trấn Tân Thạnh, huyện Tân Thạnh, tỉnh Long An. Kích thước khu đất bố trí trạm khoảng 60x60m, khu vực khảo sát dự kiến rộng ra mỗi bên 70-100m, tương đương khoảng khu vực 25ha.

Mục tiêu khảo sát:

  • Thành lập bản đồ địa hình tỉ lệ 1/2000
  • Khảo sát địa hình địa vật, trụ điện và đường dây hiện hữu bằng UAV LiDAR tạo ra dữ liệu đa dạng như: pointcloud, mô hình bề mặt (DSM), mô hình cao độ (DEM), ảnh trực giao,… làm cơ sở để thực hiện mô hình lại dữ liệu hiện trạng, tổ chức đấu nối và thiết kế mô hình BIM.

Kế hoạch khảo sát:

  • Diện tích khảo sát: 25ha
  • Số lần bay: 2 (1 ngày bay)
  • Độ cao bay: 50m (so với bề mặt địa hình)
  • Thời gian: 1 ngày để thu thập dữ liệu quét LiDAR và chụp ảnh số, 3 ngày để xử lý ra kết quả.

Quá trình khảo sát

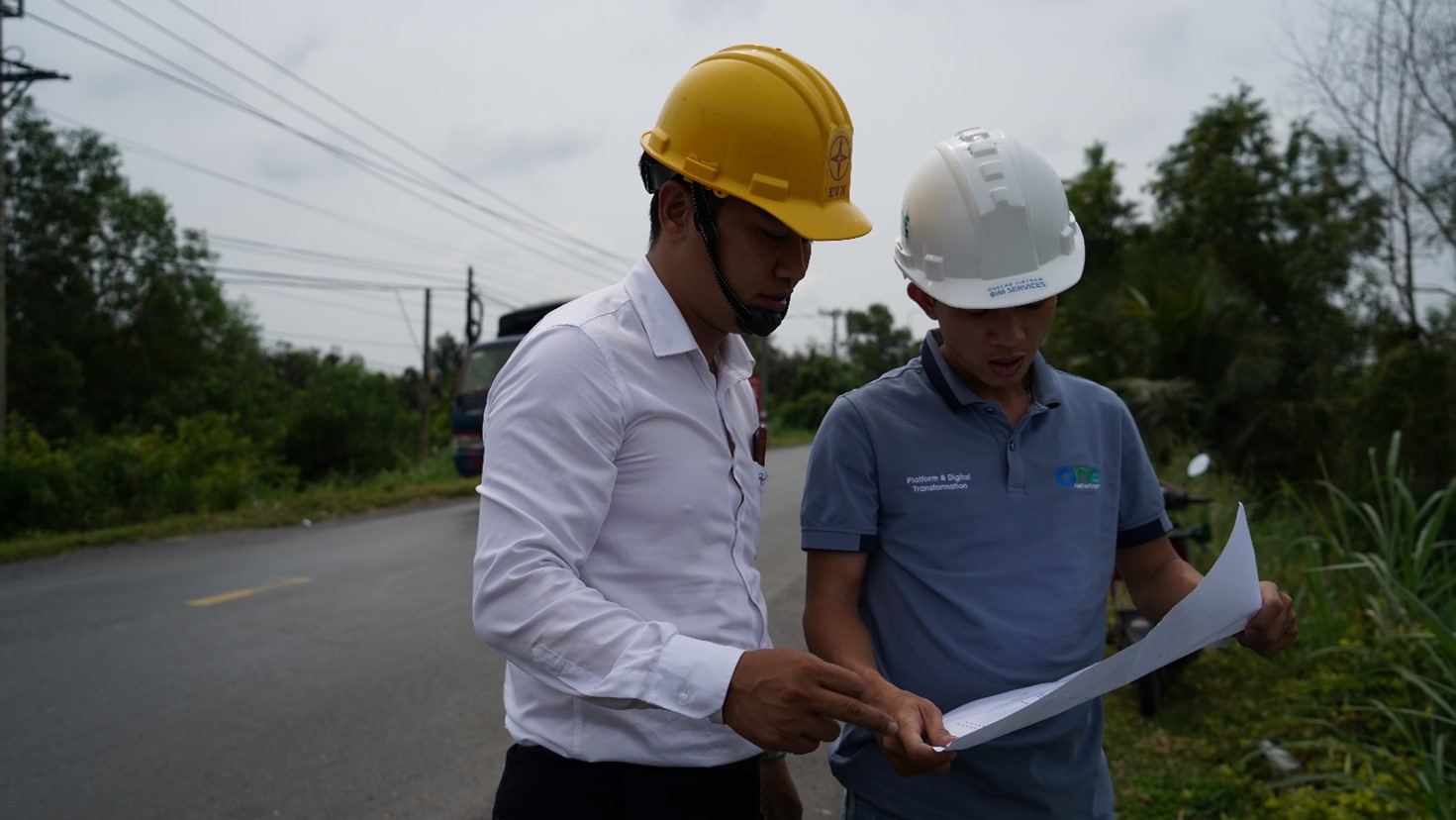

OneCAD Viet Nam phối hợp cùng đơn vị Tư vấn điện Miền Nam triển khai khảo sát thực địa, bàn giao mốc để phục vụ quét UAV LiDAR.

OneCAD Viet Nam phối hợp cùng đơn vị Tư vấn điện Miền Nam triển khai khảo sát thực địa, bàn giao mốc để phục vụ quét UAV LiDAR.

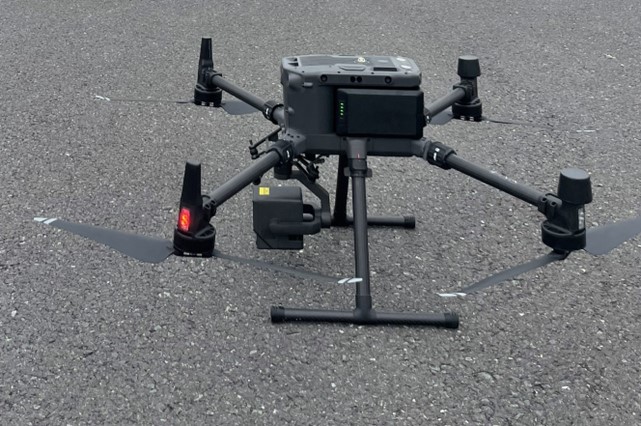

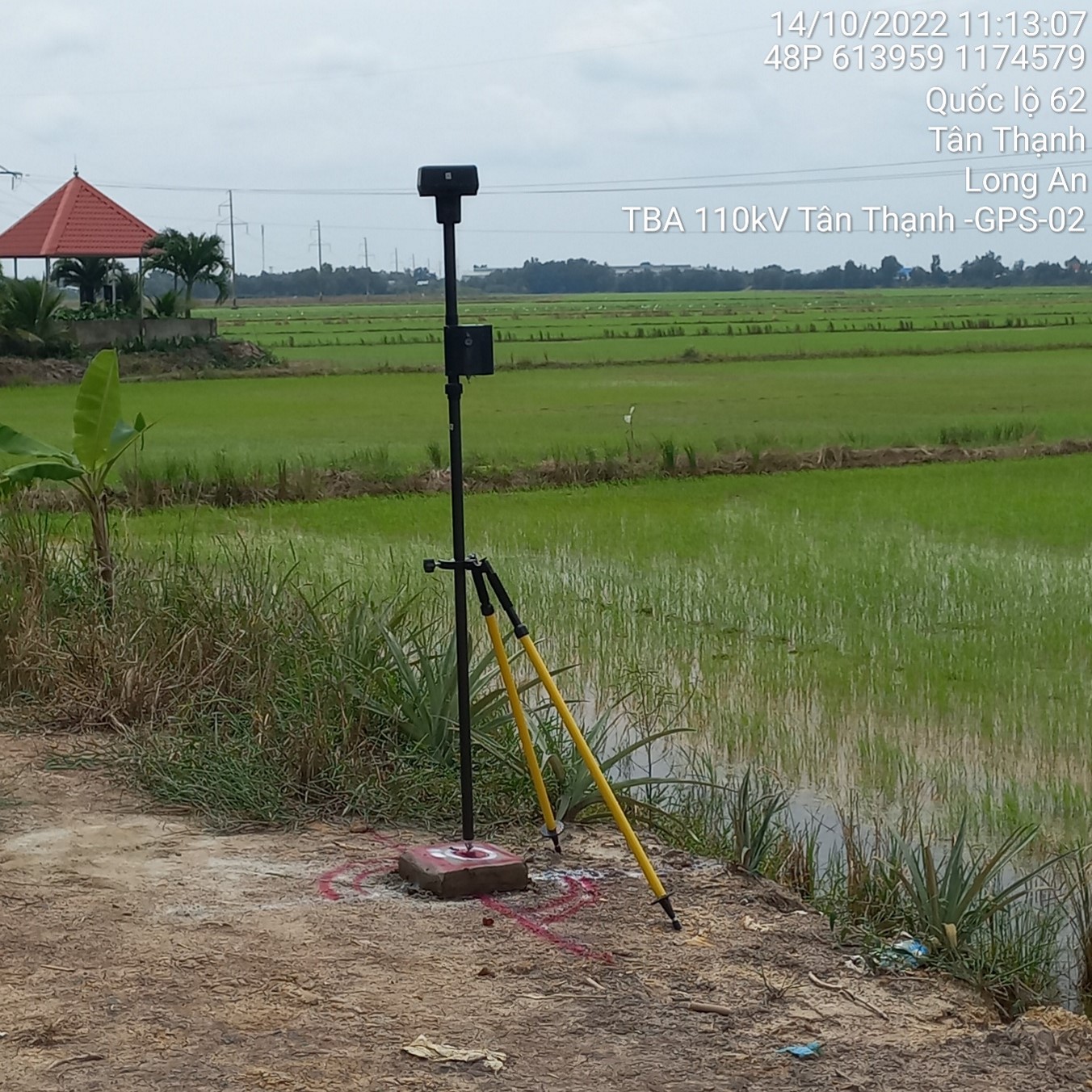

OneCAD Viet Nam sử dụng thiết bị bay UAV Matrice 300, camera Zenmuse L1, và trạm base D-RTK2.

OneCAD Viet Nam sử dụng thiết bị bay UAV Matrice 300, camera Zenmuse L1, và trạm base D-RTK2.

OneCAD Viet Nam sử dụng thiết bị bay UAV Matrice 300, camera Zenmuse L1, và trạm base D-RTK2.

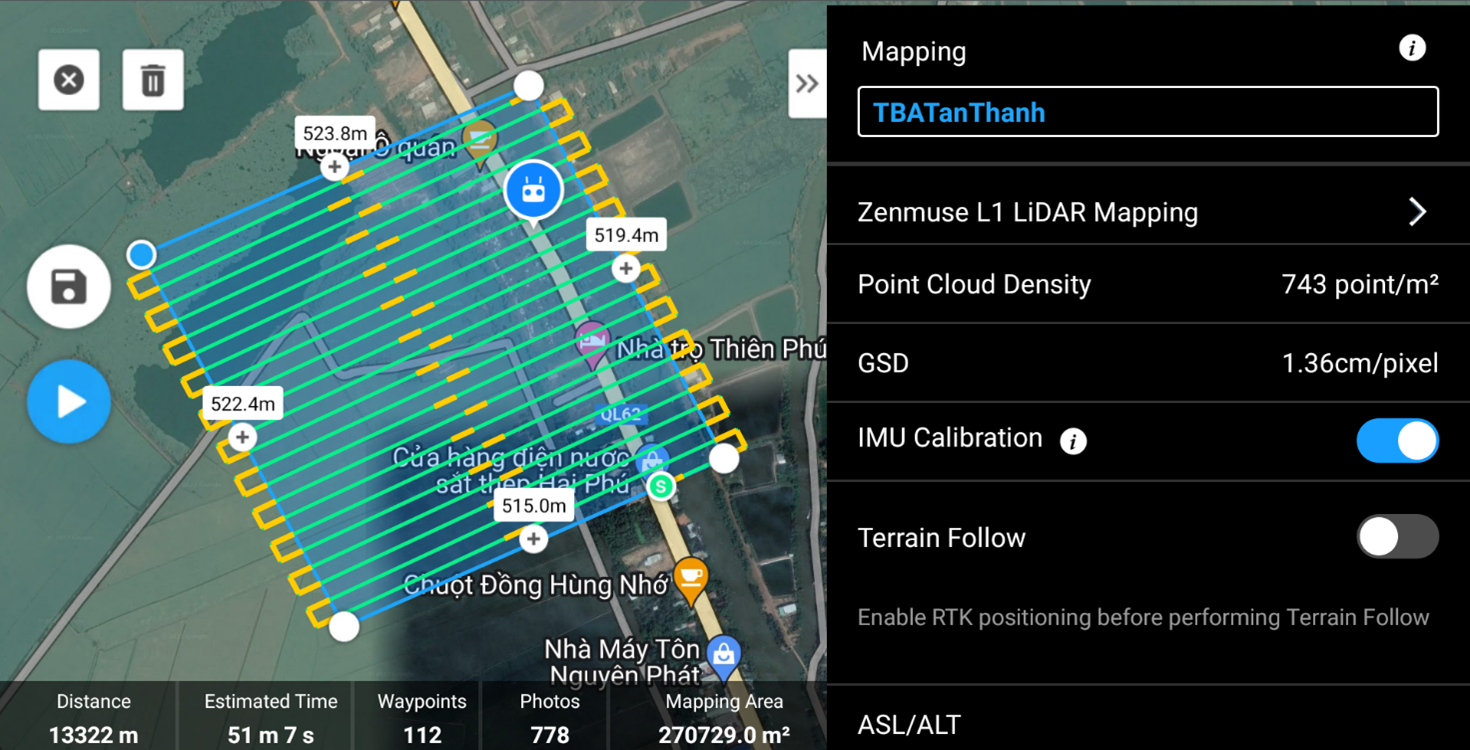

Khởi tạo nhiệm vụ bay đảm bảo độ phủ theo yêu cầu, mật độ điểm, chiều cao bay phù hợp đảm bảo thu thập dữ liệu đạt yêu cầu của nhiệm vụ khảo sát.

Khởi tạo nhiệm vụ bay đảm bảo độ phủ theo yêu cầu, mật độ điểm, chiều cao bay phù hợp đảm bảo thu thập dữ liệu đạt yêu cầu của nhiệm vụ khảo sát.

Kiểm tra dữ liệu trong quá trình quét.

Kết quả đạt được:

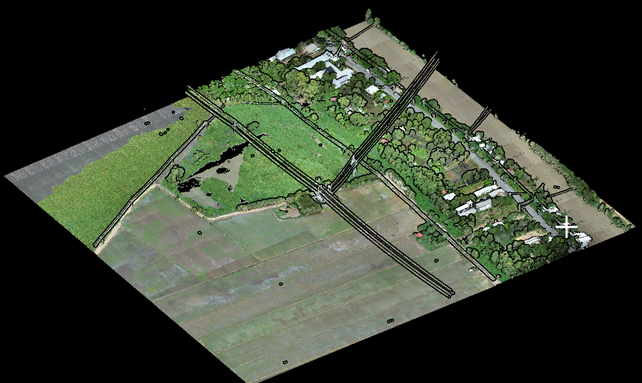

Dữ liệu 3D point cloud mô tả đầy đủ địa hình địa vật, chiều cao, màu sắc công trình.

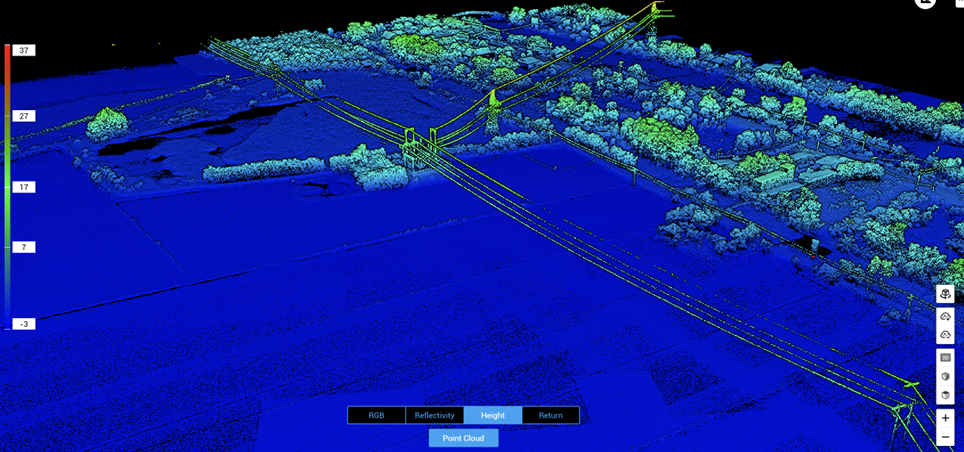

Dữ liệu 3D point cloud mô tả đầy đủ địa hình địa vật

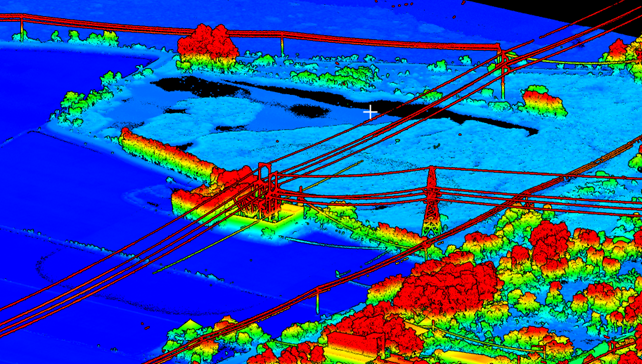

Dữ liệu 3D point cloud mô tả đầy đủ địa hình địa vật

Dữ liệu 3D point cloud mô tả đầy đủ địa hình địa vật

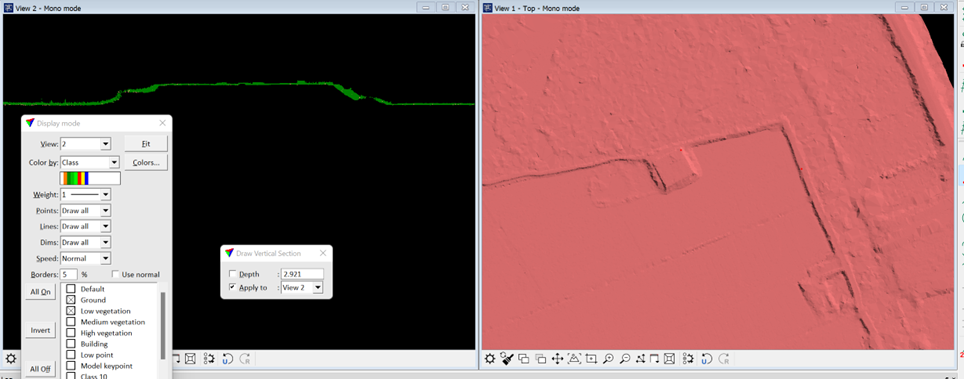

Mô hình số cao độ (DEM)

Mô hình số cao độ (DEM)

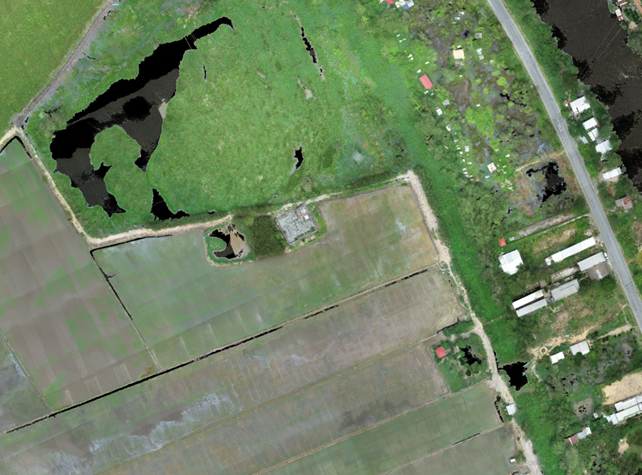

Ảnh trực giao

Ảnh trực giao

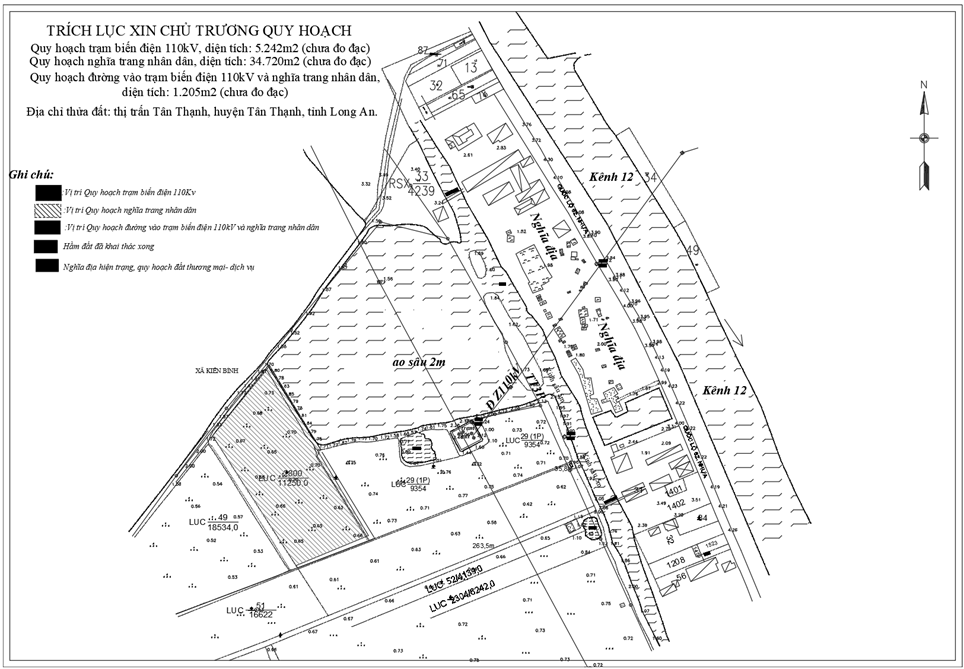

Bình đồ khảo sát tỉ lệ 1/500

Bình đồ khảo sát tỉ lệ 1/500
