Parameter Driven Text trong Autodesk Inventor

11 6 / 2021

1913

Hôm nay, OneCAD sẽ giới thiệu đến các bạn tính năng Parameter Driven Text. Việc tạo Text trong Model là vấn đề khá cơ bản, gần như ai cũng biết. Nhưng việc kiểm soát và sử dụng những Parameter vào trong Text ít được người dùng để ý tới. Quy trình này và cách thiết lập Form iLogic để dễ dàng thay đổi thông tin được thực hiện như sau.

Parameter Driven Text trong Autodesk Inventor

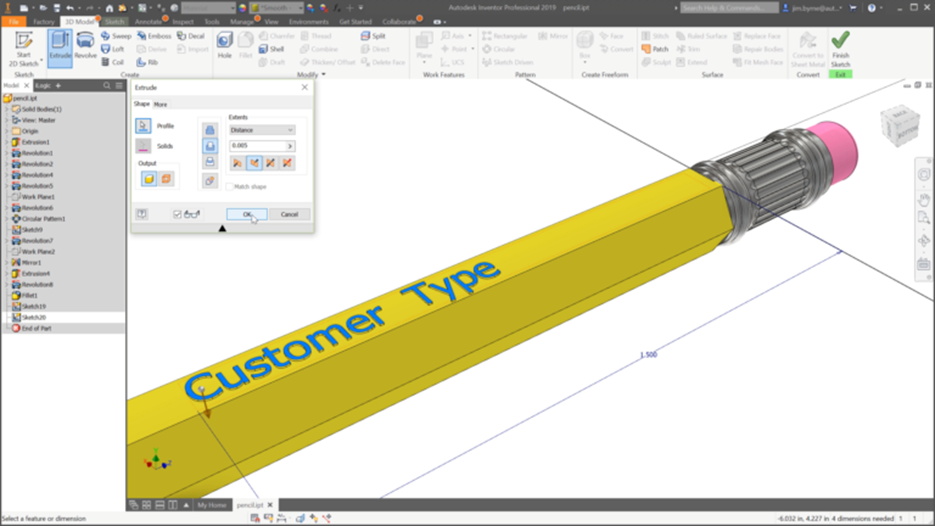

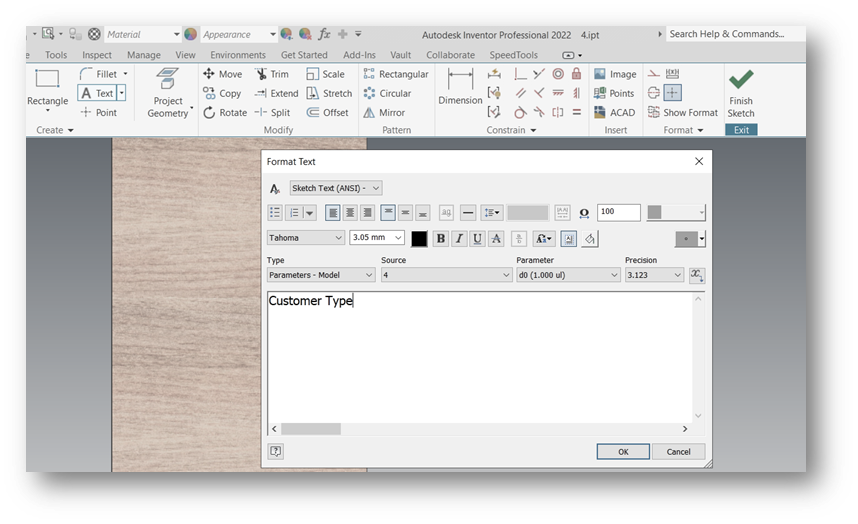

1. Đầu tiên là tạo 1 Sketch mới để tạo Text vào mặt phẳng mong muốn.


Parameter Driven Text trong Autodesk Inventor

2. Sau đó mở hộp thoại Parameters, tạo các biến dạng Text.

Ví dụ như hình bên dưới là 2 biến Customer và Biến Type.

Parameter Driven Text trong Autodesk Inventor

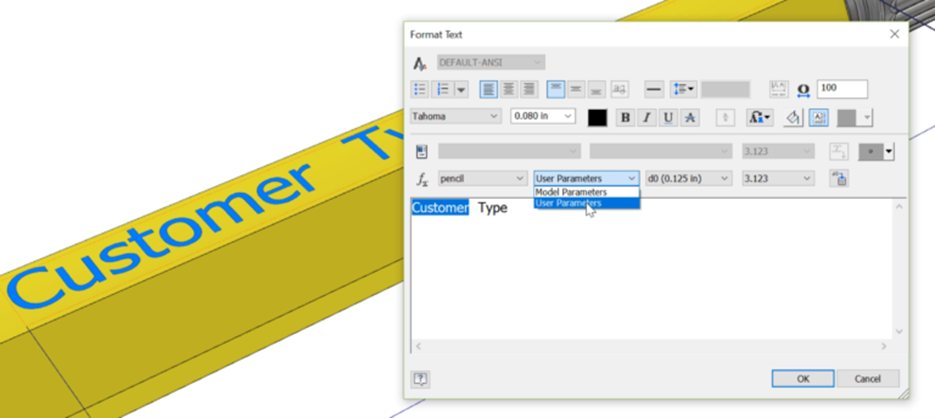

3. Chuyển giá trị thành Parameters

Sau khi thêm những biến Parameters đó thành công. Bạn quay lại chỉnh Text đã tạo ở bước đầu tiên. Đổi các giá trị thành biến Parameter.

Parameter Driven Text trong Autodesk Inventor

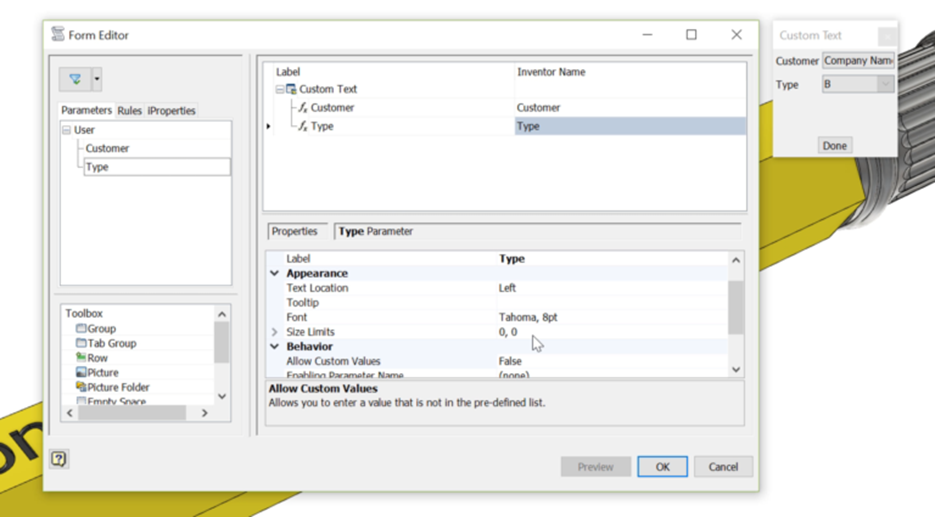

4. Cuối cùng là tạo Form iLogic với 2 biến Parameter: Customer và Type.

Quá trình đã hoàn tất, bây giờ, khi cần thay đổi thông tin của Text thì bạn chỉ cần mở Form iLogic và điền thông tin mới vào để sửa đổi.

Parameter Driven Text trong Autodesk Inventor

Xem video dưới đây để hiểu rõ hơn về cách thức thực hiện.

Hãy thực hiện các bước làm với mô hình của bạn. Nếu có thắc mắc hãy liên hệ với OneCAD để được hỗ trợ nhé.

Cám ơn bạn đã quan tâm đến các nội dung của chúng tôi.
