Quản Lý Layer Hiệu Quả Trong AutoCAD Bằng Cách Sử Dụng Filters

Giới thiệu

Trong AutoCAD việc quản lý các layer là một kỹ năng quan trọng giúp tăng hiệu quả thiết kế. Tuy nhiên, khi số lượng layer trở nên quá lớn, việc quản lý chúng có thể trở nên khó khăn. Để giải quyết vấn đề này, AutoCAD cung cấp các bộ lọc (filters) cho phép bạn dễ dàng kiểm soát và sắp xếp các layer theo các thuộc tính khác nhau. Hãy cùng OneCAD Vietnam tìm hiểu về cách sử dụng các bộ lọc để quản lý layer một cách hiệu quả trong bài viết này nhé!

Quản lý layer hiệu quả trong AutoCAD bằng filters

Cách quản lý layer với filters

Có hai loại bộ lọc chính liên quan đến layer mà bạn có thể sử dụng trong AutoCAD: lọc theo thuộc tính (property filters) và lọc theo nhóm (group filters). Sau đây, OneCAD Vietnam sẽ hướng dẫn cách để tận dụng 2 filter trên.

a. Lọc theo thuộc tính (Property Filters)

• Hướng dẫn tạo bộ lọc

- Mở hộp thoại New Property Filter từ biểu tượng hình thư mục với cái phễu nhỏ ở góc trên bên trái của bảng Layer.

- Đặt tên cho bộ lọc mới để dễ dàng nhận diện trong bảng filter.

Bộ lọc thuộc tính layer trên AutoCAD

• Hướng dẫn sử dụng

- Sử dụng các thuộc tính của layer để tạo bộ lọc. Ví dụ, bạn có thể tạo bộ lọc chỉ hiển thị các layer có tên bắt đầu bằng "A-Flor" và có màu đỏ hoặc xanh.

- Để tạo bộ lọc, chọn cột Name và nhập "A-Flor*". Sau đó, chọn cột Color và chọn màu đỏ. Điều này sẽ tạo ra một truy vấn logic AND, hiển thị các layer có tên "A-Flor" và màu đỏ.

- Để thêm điều kiện Or, chúng ta sẽ sao chép đối tượng ở hàng đầu tiên và thay đổi màu từ đỏ sang xanh. Như vậy, bộ lọc sẽ hiển thị các layer có tên "A-Flor" và màu đỏ hoặc xanh cyan.

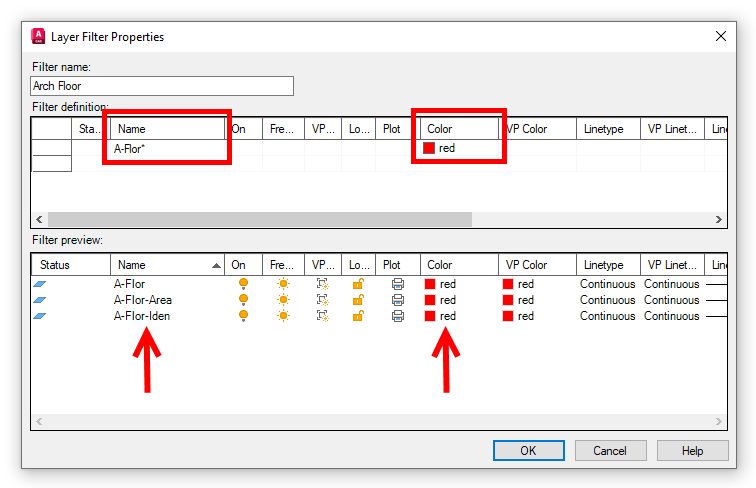

Giao diện bộ lọc thuộc tính trên AutoCAD

b. Lọc theo nhóm (Group Filters)

• Hướng dẫn tạo bộ lọc

- Nhấp vào biểu tượng lọc theo nhóm (không có cái phễu) để tạo bộ lọc mới.

- Đặt tên cho bộ lọc nhóm mới.

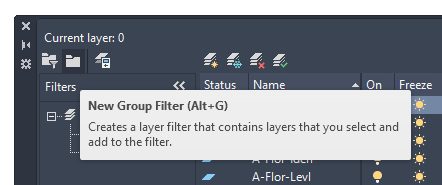

Tạo bộ lọc nhóm trên AutoCAD

• Hướng dẫn sử dụng

- Quay lại bộ lọc thuộc tính, chọn các layer cần thiết và kéo chúng vào bộ lọc nhóm mới.

- Bộ lọc nhóm giúp bạn dễ dàng quản lý các layer cụ thể trong một nhóm riêng biệt.

c. Tính năng bổ sung

- Checkbox đảo ngược kết quả: Tại cuối bảng bộ lọc có một checkbox cho phép bạn đảo ngược kết quả bộ lọc. Ví dụ, thay vì hiển thị các layer màu đỏ "A-Flor", nó sẽ hiển thị các layer không phải màu đỏ "A-Flor".

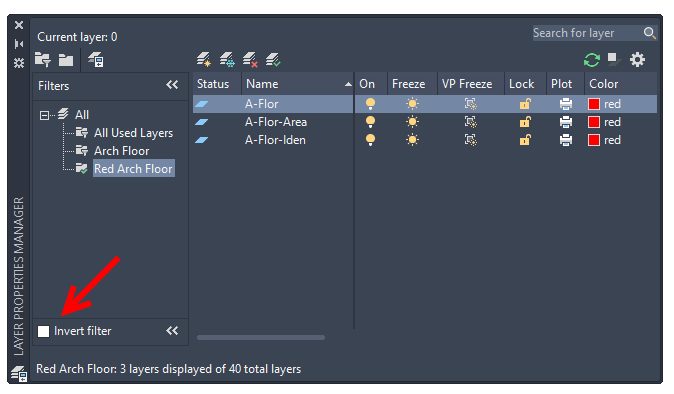

Đảo ngược kết quả bộ lọc thông qua checkbox

- MAXSORT: Nếu bạn có nhiều hơn 1000 layer và chúng không sắp xếp theo thứ tự bảng chữ cái, bạn có thể thay đổi giá trị của biến hệ thống MAXSORT để chúng sắp xếp lại.

Kết luận

Quản lý layer hiệu quả bằng cách sử dụng các bộ lọc thuộc tính và bộ lọc nhóm trong AutoCAD giúp bạn dễ dàng kiểm soát và sắp xếp các layer, đặc biệt là khi làm việc với các bản vẽ có số lượng layer lớn. Bằng cách sử dụng các công cụ này, bạn có thể tăng hiệu quả làm việc, giảm thiểu lỗi và tối ưu hóa quá trình thiết kế. Hãy tận dụng các bộ lọc để giữ cho bản vẽ của bạn luôn được tổ chức và dễ quản lý.
