Giới thiệu

Trong các bài viết trước, OneCAD Việt Nam đã giới thiệu đến các bạn tính năng BIM Content được tích hợp trong Inventor Professional để hỗ trợ chuyển đổi các mô hình Inventor sang ứng dụng Revit. Một trong số các tính năng có trong tuỳ chọn này đó là nhóm lệnh MEP Connector – hỗ trợ trực tiếp cho mảng MEP (Mechanical, Electrical, Plumbing Connectors) của các bản vẽ xây dựng. Hãy cùng OneCAD Việt Nam tìm hiểu về tính năng này trong bài viết này nhé.

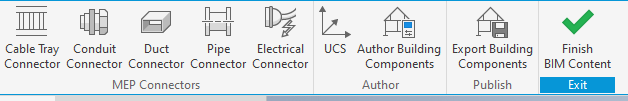

Nhóm lệnh MEP Connectors trong môi trường BIM Content
Nhóm lệnh MEP Connectors trong môi trường BIM Content

Khi nào cần sử dụng tính năng MEP Connectors?

Trong các bài viết trước chúng ta đã biết được tầm quan trọng của việc tích hợp các thông tin phi hình học vào bên trong mô hình Inventor trước khi chuyển sang định dạng .rvt cũng như là .rfa của Revit. Đối với các mô hình MEP cũng vậy. Việc tích hợp các thông tin phi hình học vào bên trong mô hình cũng sẽ giúp cho mô hình của chúng ta có nhiều giá trị hơn đồng thời giúp chúng ta dễ kiểm soát các chi tiết hơn khi tiến hành đặt vào môi trường làm việc của Revit.

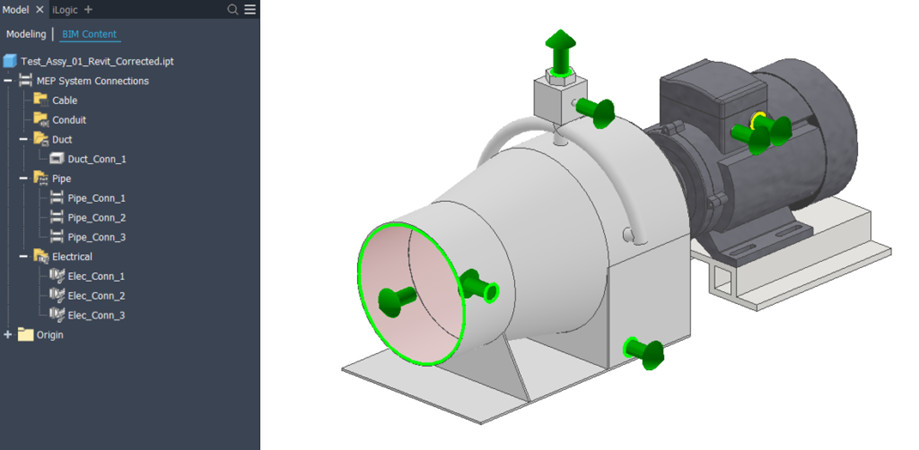

Mô hình có tích hợp thêm các MEP Connectors
Mô hình có tích hợp thêm các MEP Connectors

Ngoài các thông tin cơ bản chúng ta có thể đính kèm với tính năng Author Building Components thì MEP Connectors còn cho phép chúng ta tích hợp các thông tin đặc thù khác dành cho lĩnh vực MEP. Chẳng hạn như bạn có một mô hình của một thiết bị điện thì bạn hoàn toàn có thể đính kèm thêm các thông số liên quan về điện áp của thiết bị điện đó như là : Cường độ dòng điện, số điện cực cũng như là công suất của thiết bị điện đó.

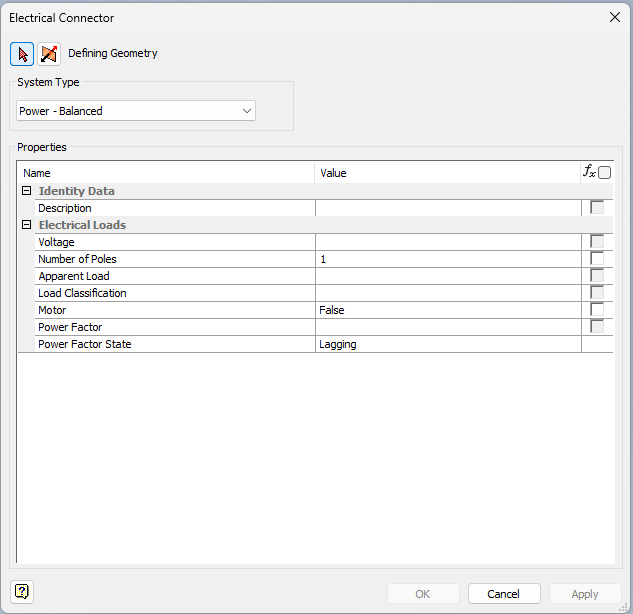

Các trường thông tin đặc thù dành riêng cho từng đối tượng khác nhau
Các trường thông tin đặc thù dành riêng cho từng đối tượng khác nhau

Cách để sử dụng hiệu quả tính năng MEP Connectors

Để sử dụng tính năng MEP Connectors 1 cách hiệu quả nhất bạn cần chú ý các yếu tố sau đây:

  • Chọn đúng loại kết nối cần thực hiện
    • Trong nhóm lệnh MEP Connectors có đến 5 nhóm lệnh riêng biệt bao gồm: Cable Tray Connector, Conduit Connector, Conduit Connector, Pipe Connector, Electrical Connector. Bạn cần xác định đúng nhu cầu của mình từ đó đưa ra các quyết định đúng đắn đảm bảo việc điền các thông tin được diễn ra 1 cách trơn tru hơn.
  • Chọn đúng các trường thông tin muốn đính kèm
    • Trong mỗi lệnh sẽ có những trường thông tin đặc thù khác nhau. Tuỳ vào mục đích sử dụng mà bạn có thể chọn cho mình trường thông tin phù hợp nhất giúp mô hình của bạn truyền tải đúng nội dung mà bên phía đối tác của bạn cần được cung cấp.
  • Thực hiện các thao tác kết nối và ràng buộc
    • Kết nối các mô hình MEP Connectors với nhau: Bạn có thể sử dụng các công cụ trong Inventor để kết nối các MEP Connectors với nhau theo cách mà chúng sẽ hoạt động trong thực tế. Ví dụ, nếu bạn đang thiết kế một hệ thống ống dẫn nước, bạn cần kết nối đúng đầu vào và đầu ra của các ống để nước có thể chảy một cách chính xác từ một điểm đến điểm khác.
    • Ràng buộc: Để đảm bảo tính đồng nhất và chính xác của mô hình, bạn cũng cần ràng buộc các MEP Connectors và các thành phần khác trong mô hình. Điều này có thể bao gồm việc sử dụng các ràng buộc hình học như ràng buộc cố định, ràng buộc di chuyển, ràng buộc xoay, và các loại ràng buộc khác để định vị và cố định vị trí của các chi tiết bên trong.

Kết hợp việc kết nối và ràng buộc này giúp đảm bảo rằng các hệ thống cơ điện tử được thiết kế trong Inventor không chỉ chính xác trong mô hình hóa mà còn có khả năng hoạt động đúng như mong đợi khi triển khai vào thực tế.

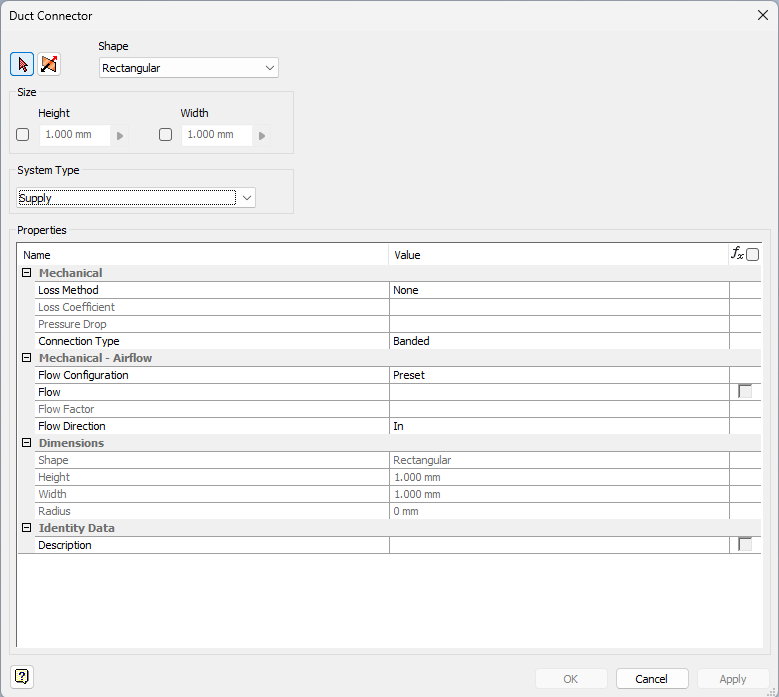

Chọn đúng trường thông tin cần điền sẽ giúp bạn tiếp kiệm thời gian hơn
Chọn đúng trường thông tin cần điền sẽ giúp bạn tiếp kiệm thời gian hơn

Lợi ích mà MEP Connectors mang lại cho mô hình Revit của bạn

Tính linh hoạt và dễ dàng chỉnh sửa: MEP Connectors cho phép bạn dễ dàng thêm, sửa đổi và xóa các thành phần của hệ thống cơ điện trong mô hình Revit mà không làm ảnh hưởng đến các kết nối hoặc ràng buộc khác. Điều này tạo điều kiện thuận lợi cho việc điều chỉnh thiết kế theo yêu cầu thay đổi của dự án.

Tích hợp dữ liệu và phân tích: Sử dụng MEP Connectors cũng giúp tạo điều kiện cho việc tích hợp dữ liệu và phân tích trong quá trình thiết kế. Dữ liệu về kết nối và ràng buộc có thể được sử dụng để thực hiện phân tích, mô phỏng và tối ưu hóa hiệu suất của hệ thống cơ điện tử.

Tăng hiệu suất làm việc nhóm: Với tính năng này cho phép các thành viên trong nhóm làm việc cùng nhau trên cùng một mô hình Revit mà không gặp phải xung đột hoặc trùng lặp trong các kết nối cơ bản của hệ thống. Điều này giúp tăng tính hiệu quả và hiệu suất làm việc của nhóm.

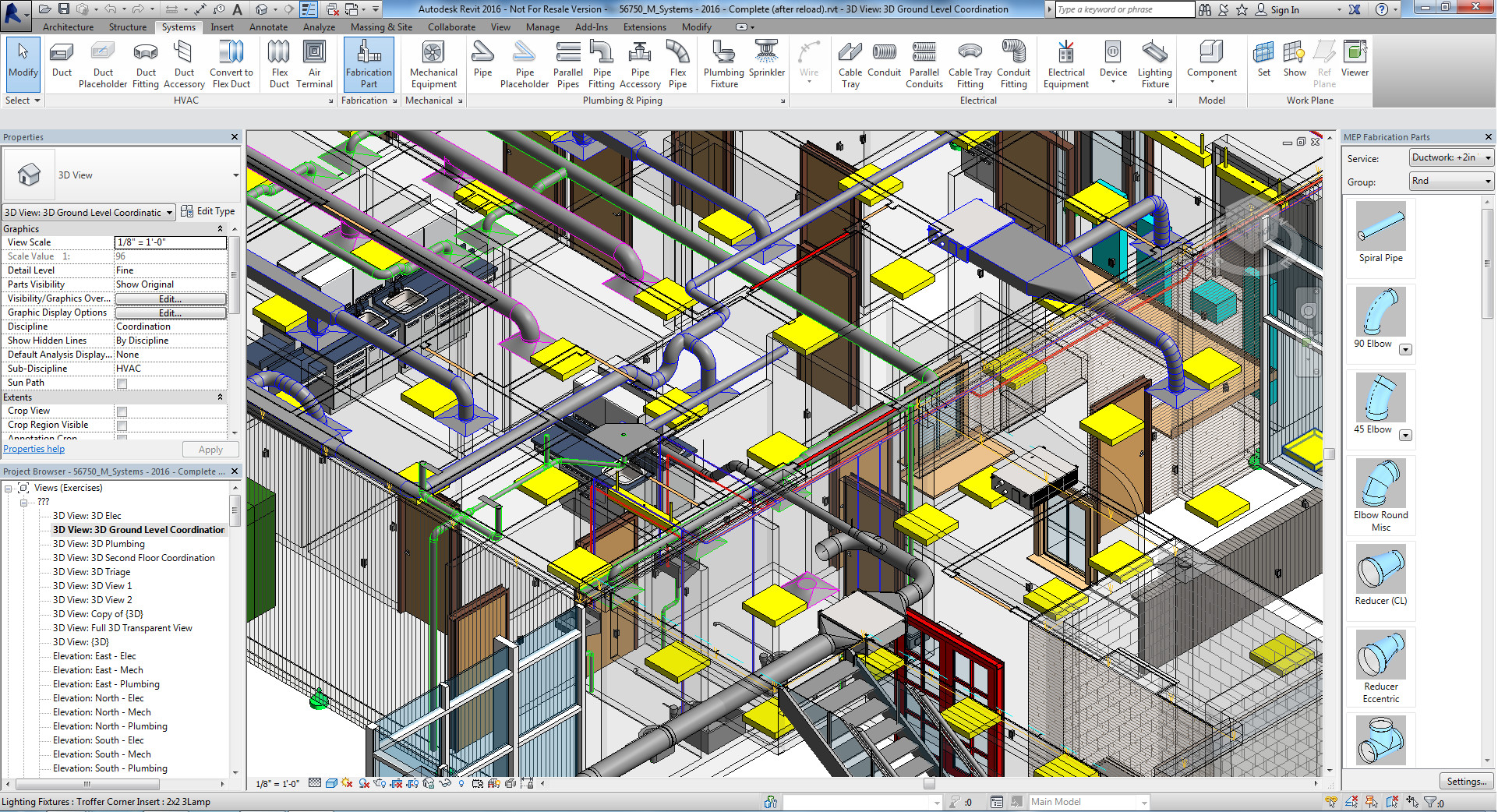

Tính năng này sẽ giúp việc cộng tác với phần mềm Revit trở nên hiệu quả hơn
Tính năng này sẽ giúp việc cộng tác với phần mềm Revit trở nên hiệu quả hơn

Kết luận

Với MEP Connectors của BIM Content chúng ta không chỉ dễ dàng chuyển đổi các mô hình từ Inventor sang Revit mà còn có thể linh hoạt thay đổi và đính kèm các thông tin vào bên trong mô hình đó. Chính điều này sẽ giúp mô hình của bạn đạt được tiến trình BIM đang ngày một thông dụng trong lĩnh vực xây dựng ở Việt Nam ngày nay.

Quốc Kiệt
