Tạo Hình Chiếu 2D Từ Mô Hình 3D Trên AutoCAD Bằng Tính Năng ViewBase

Giới thiệu

Trong quá trình thiết kế, việc chuyển đổi mô hình 3D sang hình chiếu 2D để phục vụ cho bản vẽ kỹ thuật là một bước quan trọng. Trước đây, người dùng thường phải thiết lập các hình chiếu thủ công. Tuy nhiên, với tính năng VIEWBASE trên AutoCAD, quy trình này trở nên đơn giản và nhanh chóng hơn rất nhiều. Hãy cùng OneCAD Vietnam tìm hiểu về cách sử dụng tính năng VIEWBASE để tiết kiệm thời gian và nâng cao hiệu quả công việc trong bài viết dưới đây nhé.

Tạo hình chiếu 2D từ mô hình 3D trên AutoCAD

Cách tạo hình chiếu 2D truyền thống

Trước đây, quá trình tạo hình chiếu 2D từ mô hình 3D bạn cần tạo từng Viewport trong Model Space hoặc Layout. Ngoài ra, bạn cũng có thể sử dụng tính năng Section Plane để tạo ra nhiều mặt cắt từ mô hình 3D. Tuy nhiên, với 2 cách trên, bạn cần đảm bảo tỷ lệ phù hợp cho từng hình chiếu, và các hình chiếu phải được căn chỉnh đúng cách để tránh sai sót khi xuất bản vẽ. Mặc dù các phương pháp này hiệu quả, nhưng đây là các cách truyền thống sẽ mất khá nhiều thời gian khi làm việc với các mô hình phức tạp.

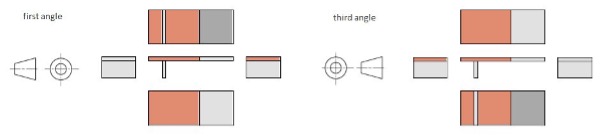

Các tiêu chuẩn trình bày bản vẽ 2D bằng hình chiếu

Giới thiệu tính năng VIEWBASE

Với AutoCAD, tính năng VIEWBASE mang đến một giải pháp đơn giản và hiệu quả để tạo hình chiếu 2D từ mô hình 3D. Ngoài ra, khi có chỉnh sửa về kích thước ở mô hình 3D thì các hình chiếu 2D cũng được tự động cập nhật.Sau đây là các bước sử dụng ViewBase trên AutoCAD:

Các Bước Thực Hiện VIEWBASE

• Bước 1: Mở mô hình 3D

Trước tiên, bạn cần mở mô hình 3D mà bạn muốn tạo hình chiếu 2D. Đảm bảo rằng mô hình của bạn đã được thiết kế hoàn chỉnh và sẵn sàng để tạo các hình chiếu.

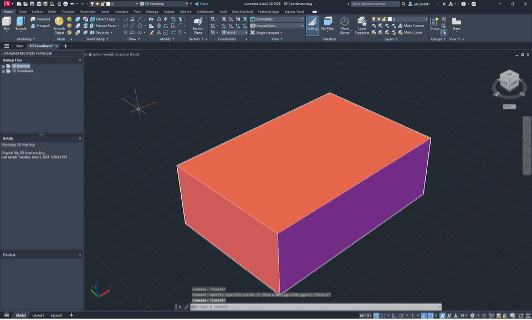

Chuẩn bị mô hình 3D trên AutoCAD

• Bước 2: Chuyển sang tab Layout và chọn công cụ VIEWBASE

Sau khi mở mô hình, bạn sẽ phải chuyển sang tab Layout. Tại đây, bạn tìm và chọn công cụ Base trong bảng Create View. Khi bạn nhấn vào Base, một hộp thoại sẽ mở ra, cung cấp cho bạn các tùy chọn về loại chiếu và cách thức tạo hình chiếu.

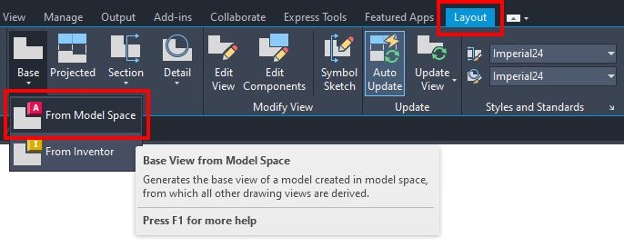

Chọn công cụ VIEWBASE trong tab Layout

• Bước 3: Chọn mô hình 3D và tạo các hình chiếu

Lúc này, AutoCAD sẽ yêu cầu bạn chọn mô hình 3D mà bạn muốn tạo hình chiếu. Khi đã chọn mô hình, bạn sẽ nhận được 1 hình chiều cơ bản và từ đó có thể dễ dàng tạo ra các hình chiếu khác như như Front View, Top View, Side View hoặc Isometric View từ mô hình 3D.

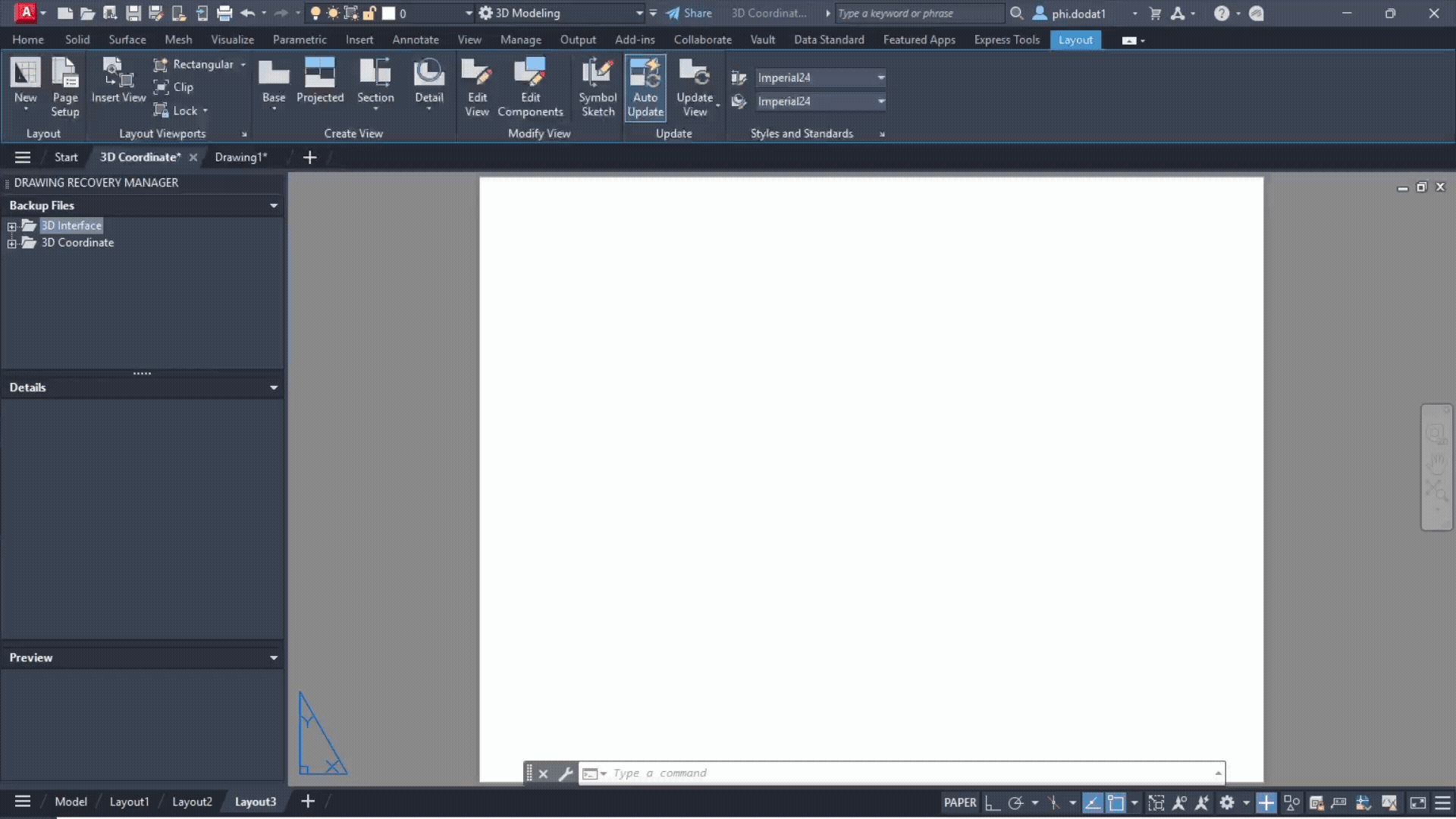

Thao tác sử dụng tính năng VIEWBASE

• Bước 4: Điều chỉnh vị trí các hình chiếu

Sau khi các hình chiếu được tạo, bạn có thể di chuyển và căn chỉnh chúng trong bản vẽ sao cho phù hợp.

Kết luận

Với sự xuất hiện của VIEWBASE trong AutoCAD, việc tạo hình chiếu 2D từ mô hình 3D đã trở nên dễ dàng và hiệu quả hơn bao giờ hết. Tính năng này giúp tiết kiệm thời gian và giảm thiểu sai sót. Nếu bạn vẫn đang sử dụng phương pháp truyền thống để tạo hình chiếu, hãy thử ngay VIEWBASE để tận dụng những ưu điểm mà tính năng này mang lại.
