Tìm Hiểu Về Lệnh SETBYLAYER Trong AutoCAD

Giới thiệu

Chắc hẳn bạn đã từng nhận một bản vẽ AutoCAD và phát hiện ra rằng màu sắc, độ dày đường nét, hoặc kiểu đường của các đối tượng không đồng nhất. Dù nguyên nhân là gì, việc kiểm soát các thuộc tính này là điều quan trọng để đảm bảo bản vẽ luôn gọn gàng, dễ đọc và tuân thủ tiêu chuẩn. Nhưng thay vì phải chỉnh sửa từng đối tượng một cách thủ công, AutoCAD có một công cụ giúp giải quyết vấn đề đó là lệnh SETBYLAYER. Trong bài viết này, hãy cùng OneCAD Vietnam tìm hiểu về cách sử dụng tính năng trên trong AutoCAD nhé!

Tìm hiểu về lệnh SETBYLAYER trong AutoCAD

SETBYLAYER là gì?

Lệnh SETBYLAYER giúp bạn chuẩn hóa các thuộc tính đối tượng trong bản vẽ bằng cách đưa chúng về trạng thái ByLayer. Khi layer được thiết lập đúng, bản vẽ trở nên đồng bộ, dễ quản lý hơn và giúp quy trình làm việc hiệu quả hơn.

Với SETBYLAYER, bạn có thể thiết lập các thuộc tính:

• Màu sắc (Color)
• Kiểu đường nét (Linetype)
• Độ dày đường nét (Lineweight)
• Độ trong suốt (Transparency)
• Kiểu in (Plot style)

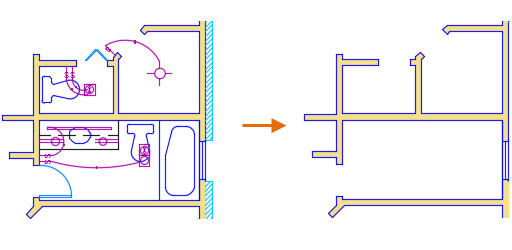

Hình ảnh mô tả Layer trên AutoCAD

Tình huống thực tế

Bạn nhận được một bản vẽ từ đồng nghiệp hoặc phòng ban khác, chẳng hạn như file CAD được xuất từ ​​Revit. Bạn tải xuống bản vẽ và sau đó thiết lập layer dựa trên các tiêu chuẩn CAD của công ty. Tuy nhiên, một số nội dung không hiển thị màu chính xác, linetypes, theo layer đã được thiết lập.

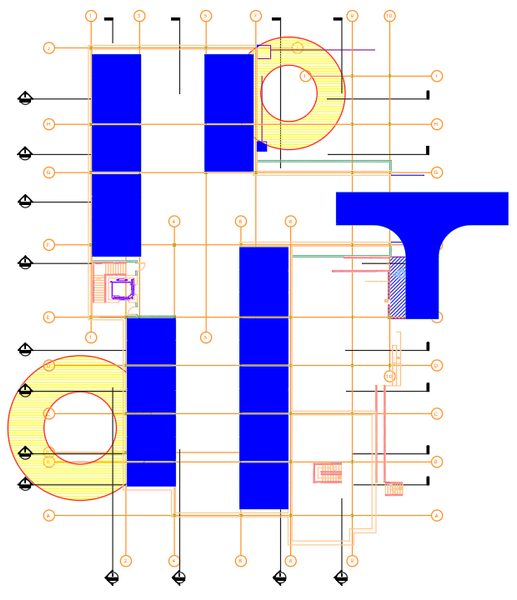

Hình ảnh mô tả bản vẽ không có thay đổi màu layer

Hình ảnh tiếp theo cho thấy trạng thái bản vẽ sau khi thay đổi tất cả các layer thành màu đỏ, một vài layer bị vướng theo thuộc tính của Block hoặc được thiết lập theo màu riêng biệt nên không bị thay đổi màu sắc.

Hình ảnh các layer đã được chuyển sang màu đỏ

Để đồng bộ lại các thuộc tính của layer bạn cần sử dụng lệnh SETBYLAYER. Hãy chuyển sang phần tiếp theo của bài viết để hiểu rõ hơn về cách sử dụng tính năng này.

Cách sử dụng SETBYLAYER

Sau đây là các bước thực hiện:

Bước 1: Kiểm Tra bản vẽ

• Mở bản vẽ cần xử lý.
• Kiểm tra xem có layer nào bị khóa, tắt hoặc đóng băng không. Nếu có, hãy mở lại để đảm bảo toàn bộ đối tượng được chỉnh sửa.

Bước 2: Áp dụng lệnh SETBYLAYER

• Gõ SETBYLAYER trên thanh lệnh và nhấn Enter.

Nhập SETBYLAYER vào thanh lệnh trên AutoCAD

• Hộp thoại sẽ hiển thị danh sách các thiết lập hiện tại. Nếu cần thay đổi, gõ S (Settings) và nhấn Enter.

Gõ S để vào mục Settings

Bước 3: Chọn đối tượng cần chỉnh sửa

• Chọn đối tượng cần thay đổi trên bản vẽ hoặc gõ ALL để áp dụng cho toàn bộ bản vẽ.

Chọn đối tượng cần thiết lập hoặc gõ ALL để chọn toàn bộ

• Nhấn Enter để xác nhận.
• Khi được hỏi có thay đổi các đối tượng đang ở chế độ ByBlock thành ByLayer không, nhấn Enter để đồng ý.

Gõ “Yes” để chuyển các đối tượng từ ByBlock về ByLayer

• Khi được hỏi có áp dụng lệnh này cho các khối (Blocks) không, nhấn Enter để đồng ý.

Gõ “Yes” để xác nhận áp dụng bylayer cho các Block

Bước 4: Kiểm tra kết quả

• Xem lại bản vẽ và kiểm tra xem các đối tượng đã được đồng bộ đúng layer hay chưa.
• Nếu cần hoàn tác, sử dụng UNDO (Ctrl + Z) để quay lại trạng thái trước đó.
• Cuối cùng, lưu bản vẽ để đảm bảo các thay đổi được cập nhật.

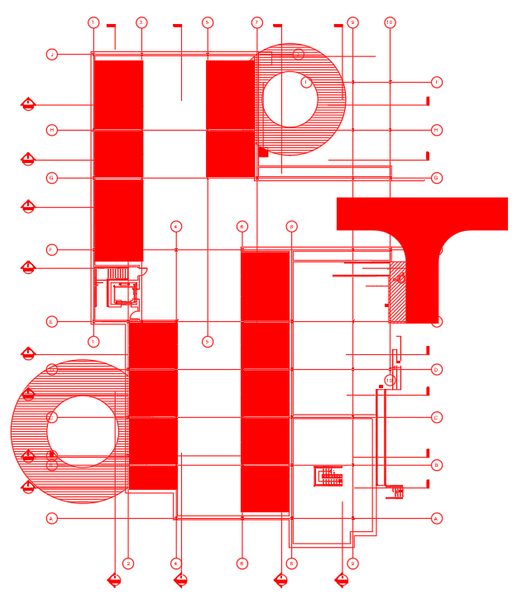

Hình ảnh mô tả bản vẽ đã được chuyển về layer đỏ

Lưu ý: Hầu hết các đối tượng trên bản vẽ đều có thể áp dụng tính năng SETBYLAYLER trừ thành phần bên trong của tính năng Block, để thay đổi các đối tượng đó bạn cần mở Block ra và thực hiện chỉnh sửa.

Vì sao nên dùng SETBYLAYER?

• Giúp bản vẽ gọn gàng, dễ kiểm soát: Mọi đối tượng tuân theo layer, không còn tình trạng màu sắc và đường nét không đồng nhất.
• Tiết kiệm thời gian: Thay vì sửa từng đối tượng, bạn có thể sửa toàn bộ chỉ với một lệnh duy nhất.
• Đồng bộ bản vẽ khi làm việc nhóm: Với tính năng này các thành viên trong nhóm sẽ làm việc trên cùng một tiêu chuẩn, quy trình làm việc trở nên hiệu quả hơn.
• Dễ dàng in ấn: Khi tất cả thuộc tính được kiểm soát, việc xuất bản vẽ ra PDF hoặc in ấn sẽ hạn chế được sai sót.

Kết luận

Lệnh SETBYLAYER chính là giải pháp nhanh chóng và hiệu quả giúp bạn dọn dẹp và chuẩn hóa bản vẽ trong AutoCAD. Nếu bạn muốn đảm bảo bản vẽ của mình luôn theo đúng tiêu chuẩn mà không phải sửa từng đối tượng, đây chính là công cụ bạn cần.
