Tính năng mới của Inventor 2022: Instance Properties

3 6 / 2021

463

Autodesk Inventor 2022 mang đến hàng loạt tính năng mới. Tính năng mà OneCAD muốn giới thiệu đến các bạn trong bài viết hôm nay là Instance Properties.

Tính năng này giúp người dùng tạo ra các thuộc tính riêng biệt cho các chi tiết được tạo ra bởi lệnh Copy, Pattern trong Assembly. Về bản chất thì các chi tiết này là một cho nên các thuộc tính sẽ giống nhau, nhưng đôi khi bạn lại muốn ghi chú những điều đặc biệt cho các chi tiết này thì tính năng Instance Properties sẽ giúp bạn giải quyết vấn đề đó.

Khi bạn tạo Instance Properties cho các chi tiết, bạn sẽ thấy các thông tin này từ BOM trong Assembly và có thể trích xuất thông tin đó vào trong bản vẽ Drawing từ các lệnh Balloon, Partlist, Leader…và trong 3D Annotations Tab.

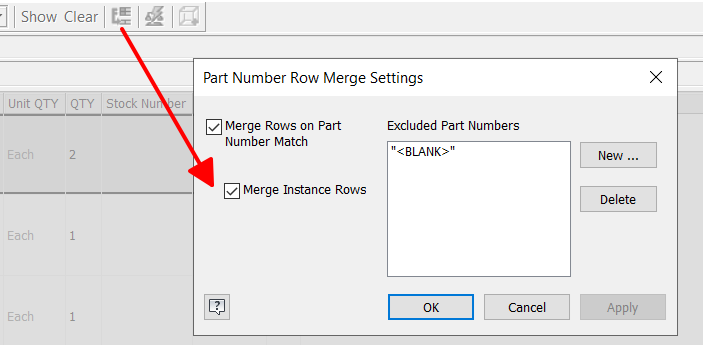

Tính năng Instance Properties không ảnh hướng đến iProperties của các chi tiết. thuộc tính này chỉ được lưu trong môi trường Assembly. Bạn có thể xem và chỉnh sửa thuộc tính này trong BOM. Trong hộp thoại Merge Settings bạn có thể tùy chỉnh thông tin này.

Tính năng Instance

SỬ DỤNG INSTANCE PROPERTIES ĐỂ:

  • Ghi đè các giá trị iProperty tùy chỉnh cho các thành phần của thư viện (Content Center).
  • Thêm các Tag trong 3D Model và sử dụng chúng trong drawing.
  • Xác định vị trí của các chi tiết riêng lẻ hỗ trợ rất tốt cho công đoạn lắp ráp và thay thế.
  • Thêm thông tin lắp ráp vào các mô hình. Ví dụ: gán số thứ tự từng bước cho các thành phần lắp ráp riêng lẻ hoặc thêm thông tin hàn vào các thành phần được hàn.
Cám ơn bạn đã quan tâm đến các nội dung của chúng tôi.
