Model Coordination là một tính năng nằm trong bộ sản phẩm Autodesk BIM Collaborate và Autodesk BIM Collaborate Pro mà mình từng giới thiệu đến mọi người. Trong Bài viết này mình sẽ tổng hợp các câu hỏi thường gặp đối với khách hàng mới làm quen với Model Coordination.
Nội dung bài viết
Các dạng tập tin hỗ trợ
Q1: Các dạng file được hỗ trợ trong Model Coordination
A1: Dưới dây là các loại tệp được hỗ trợ phối hợp, kiểm tra xung đột trong Navisworks và kiểm tra xung đột tự động:
File format
|
Model aggregation |
Automated clash detection
|
Access in Autodesk Navisworks* |
DWG
|
☑️ | ☑️ | ☑️ |
IFC (tracked)**
|
☑️ | ☑️ | ☑️ |
IFC (other)
|
☑️ | ☑️ | |
NWC (tracked)**
|
☑️ | ☑️ | ☑️ |
NWC (other)
|
☑️ | ☑️ | |
RVM
|
☑️ | ☑️ | |
RVT
|
☑️ | ☑️ | ☑️ |
SKP
|
☑️ | ☑️ | |
VUE
|
☑️ | ☑️ |
* Các mô hình được mở thông qua Navisworks Coordination Issues Add-in đã được kết nối với Model Coordination
** Các tập tin NWC được xuất từ Revit, các ứng dựng từ bên thứ 3. Tập tin IFC được xuất từ AutoCAD (architecture, AutoCAD MEP, and Civil 3D từ 2018 trở lên), ARCHICAD, Revit, MagiCAD for Revit and AutoCAD, Siemens NX, Tekla Structures, and VectorWorks.
Lưu ý: Khi xuất tập tin NWC từ Revit để sử dụng tính năng Model Coordination, bạn nên lựa chọn tùy chỉnh “Convert Element Ids” trong phần cài đặt của Revit. Điều này đảm bảo việc hệ thống sẽ nhận ra đây là dữ liệu được xuất từ Revit
Q2: Tại sao tôi không thể xem các tập tin đã được hiển thị trong Autodesk Docs
A2: Bất kỳ loại tệp nào được hỗ trợ để tải lên Docs nhưng không được liệt kê trong Câu trả lời 1 sẽ không được hiển thị trong Model Coordination.
Coordination spaces
Q1: Tại sao Coordination spaces của tôi bị vô hiệu hóa?
A1: Bất kỳ Coordination spaces nào không hoạt động trong 60 ngày trở lên sẽ tự động bị vô hiệu hóa. Điều này làm giảm việc sử dụng tài nguyên trên các dự án. Ngay sau khi một mô hình hoặc phiên bản mới được tải lên thư mục được liên kết với Coordination spaces, nó sẽ tự động được kích hoạt lại.
Q2: Những điểm hạn chế trong Model Coordination
A2: Sau đây là các hạn chế về kỹ thuật và hệ thống trong Model Coordination:
- Số lượng mô hình tối đa có thể được hiển thị trong ma trận xung đột: 100
- Số lượng Coordination spaces tối đa có thể được “Active” tại một thời điểm: 20
Bảo mật
Q1: Chúng tôi đã thiết lập tường lửa, chúng tôi có cần thêm miền nào vào danh sách cho phép để Model Coordination hoạt động chính xác không ?
A1: Model Coordination sẽ lấy API được gọi developer.api.autodesk.com. Nếu tên miền này bị khóa, mô hình và xung đột của bạn sẽ không được chọn. Để Model Coordination làm việc một cách chính xác, bạn sẽ cần thêm developer.api.autodesk.com vào danh sách tên miền được phép truy cập.
Thông tin hỗ trợ

Q: Làm thế nào để tôi có thể tìm thấy project ID và Model-set ID khi cần hỗ trợ

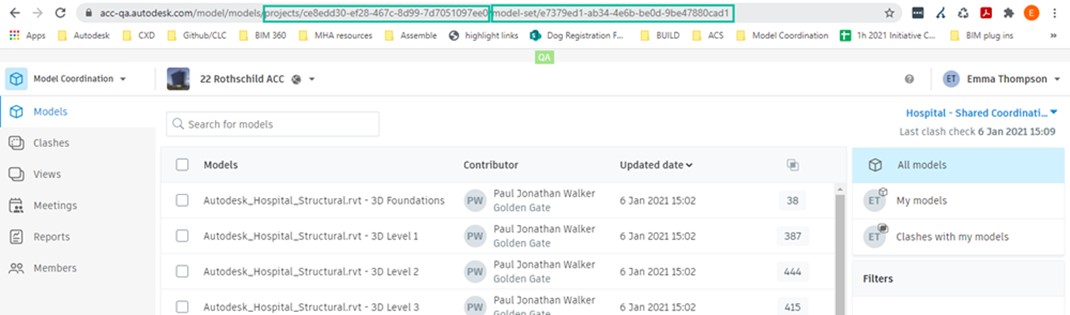

A: Khi bạn mở Model Coordination và chọn Coordination spaces bạn sẽ thấy được ID trên đường link của trang. Hãy copy phần thông tin này và gửi cho chúng tôi để được hỗ trọ một cách tốt nhất.
Hoàng Nghị
