Giới thiệu tính năng Finish trên Autodesk Inventor 2024

Trong thông tin ở bài viết tổng quan về bản cập nhật mà OneCAD Vietnam đã phát hành thì phiên bản Autodesk Inventor Professional 2024 chính thức ra mắt vào ngày 29/3/2023. Hiện tại bạn có thể tải xuống và sử dụng phần mềm.

Với phiên bản vừa được phát hành, Autodesk đã cho ra mắt công cụ mới tên là Finish - tính năng này trong Inventor 2024 sẽ trở thành một trong những công cụ hữu ích và đầy tiềm năng, tạo liên kết chặt chẽ giữa quá trình thiết kế và sản xuất. Nói một cách đơn giản thì Finish hỗ trợ người dùng xác định hình thức sản xuất của các bề mặt chi tiết như phủ, mạ, nhiệt,... Finish sẽ giúp cho các nhà thiết kế và kỹ sư đạt được kết quả tối ưu và chất lượng cao hơn, giúp cho quá trình chuyển giao thông tin từ giai đoạn thiết kế đến sản xuất diễn ra một cách hiệu quả.

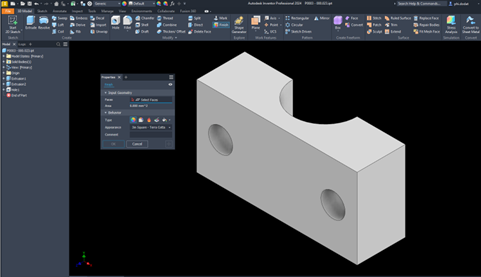

Để sử dụng Finish, bạn nhấn vào icon của lệnh nằm trên thanh công cụ ở mục Model 3D, sau đó chọn các bề mặt để gán Finish. Bạn có nhiều lựa chọn như Appearance, Material Coating, Heat Treatment, Surface Texture và Paint. Cuối cùng, Finish sẽ được áp dụng bằng cách bấm nút OK.

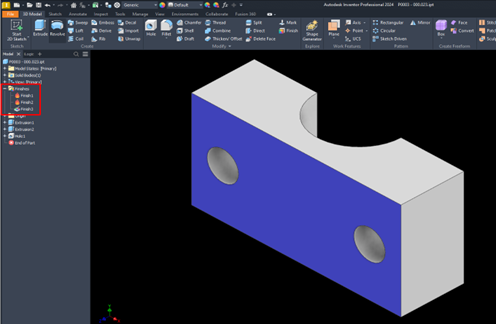

Trong môi trường Part, tính năng Finish sẽ liệt kê tất cả các bước hoàn thiện của bề mặt chi tiết trong một thư mục mới có tên là “ Finishes” tại thanh Model. Bạn có thể sắp xếp, đổi tên hoặc xóa những mục đã tạo ra. Điều này cho phép bạn dễ dàng quản lý các bước thực hiện gia công bề mặt.

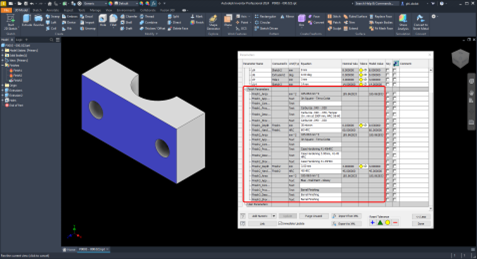

Ở cửa sổ Parameters, có thêm mục thể hiện thông số kỹ thuật về các hình thức gia công bề mặt mà bạn đã tạo ra có tên là “Finish Parameters”. Mỗi đặc tính từ tính năng Finish đều có một tham số tương ứng trong mục "Finish Parameter" ở hộp thoại Parameters. Tất cả các tham số có thể được xuất và hiển thị trong iProperties. Lưu ý rằng thay đổi trong iProperties không ảnh hưởng đến các tham số Finish ở mô hình 3D.

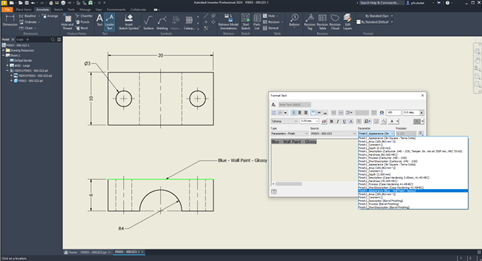

Trong môi trường Drawing, một danh mục mới là "Parameters Finish" đã được thêm vào các hộp thoại Leader Text và Format Text, cho phép chuyển thông số được cài đặt từ tính năng Finish lên các ghi chú trên bản vẽ. Những tham số đó sẽ được cập nhật tự động nếu có thay đổi trong môi trường Part. Điều này sẽ giúp cho bản vẽ được cập nhật đầy đủ thông tin trong suốt quá trình thiết kế.


Tính năng Finish trong Autodesk Inventor 2024 là một bước tiến lớn trong việc cung cấp các công cụ cần thiết để thực hiện các quy trình sản xuất tiêu chuẩn, đồng thời tăng tính chính xác và tối ưu hoá quy trình thiết kế. Chức năng này cung cấp cho người dùng các công cụ để chú thích và mô tả quá trình sản xuất cụ thể của các bề mặt sản phẩm, đảm bảo tính đồng nhất giữa thiết kế và sản xuất.


Đạt Phi
