Cùng tìm hiểu những cập nhật mới nhất của phần mềm Inventor ver 2020.2

Môi trường lắp ráp

Frame Generator (Thiết kế khung)

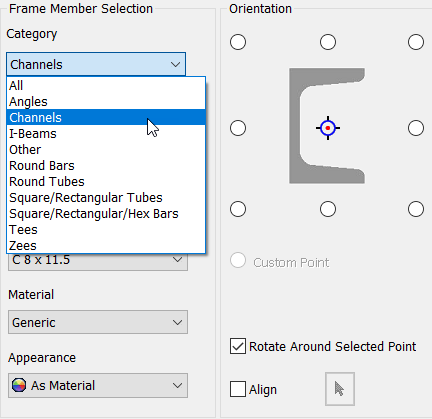

Phiên bản 2020.2 được tích hợp thêm 1 tùy chọn Category trong hộp thoại Frame Member Selection giúp người dùng Insert và chọn các nhóm đối tượng Family dễ dàng hơn. Khi người dùng chọn những nhóm đối tượng khác nhau trong Family thì các đối tượng phù hợp nhất sẽ được lọc và thể hiện ra giúp người dùng dễ dàng nhận biết.

Frame Generator

Để biết thêm nhiều thông tin liên quan đến tính năng này, click vào đây.

Một tính năng mới được thêm vào trong bản nâng cấp này cho phép người dùng xoay frame một góc 45 độ nhanh hơn, có 2 cách đơn giản để thực hiện

  • Giữ Shift và kéo mũi tên chỉnh góc trên frame đang được tạo
  • Nhấp đúp chuột vào nút chỉnh hướng trên frame đang được tạo

Lệnh Place at Component Origin được cải thiện

Với bản 2020.2 thì người dùng có thể Place at Component Origin nhiều hơn 1 Part vào môi trường Assemble. Để thực hiện lệnh này chỉ cần chọn 1 đối tương làm chuẩn sau đó vào tab Assemble > Productivity > Place at Component Origin. Khi hộp thoại hiện ra thì sử dụng phím Ctrl hoặc Shift để chọn được nhiều đối tượng khác nhau.

Để biết thêm về tính năng này bạn click vào link đây

Hộp thoại Constraint được cải thiện: Bổ sung thêm những tùy chỉnh mới để hỗ trợ Axial Constraints

Theo mặc định của bản cũ thì khi tiến hành tạo những Axial Constraints thì Inventor sẽ tính toán và đề xuất giải pháp tối ưu nhất, điều này đôi khi sẽ xảy ra một số vấn đề khi muốn thay đổi contraisnt đó. Với bản update mới này thì người dùng sẽ tự tạo và tùy chình Axial Constraints mà không còn bị giới hạn mặc định như trước đó nữa.

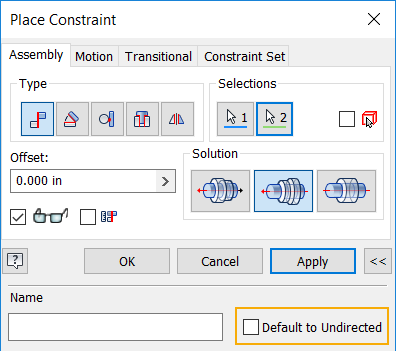

Place Constraint Reference - Assembly Tab.

Để biết thêm nhiều thông tin bạn có thể click vào đây.

Tube & Pope – Derived Route – Cải thiện quy trình làm việc

  • Contruction Geometry sẽ được bỏ qua khi người dùng chọn một đối tượng skecth để tạo Derived Roite
  • Bổ sung thêm một tùy chọn mới trong Menu Option; Delete cho phép người dùng xóa đi những fitting (khớp nối) được thêm vào derived route.

Tube & Pipe

  • 3 tùy chọn mới được add thêm vào Menu Option của 2 lệnh Place FittingPlace from Content CenterDefault Filters, Points filter, Lines Filter giúp người dùng place được các fitting vào derived route một cách dễ dàng hơn.

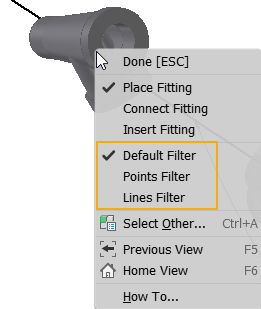

Place Fitting

Để xem thêm nhiều thông tin liên quan và Derived route click vào đây

Môi trường Part

Tính năng Review được thêm vào thanh công cụ của lệnh Direct

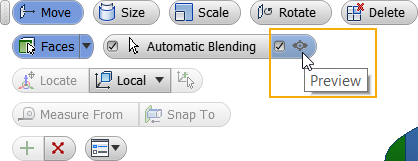

Một biểu tượng Review nhỏ được thêm vào Mini-Toolbar của lệnh Direct giúp người dùng dễ dàng tắt và bật chế độ Review khi dùng Move, Scale, Rotate và Delete để tùy chỉnh chi tiết Part

Preview Added to Direct Edit Mini-Toolbar

Xem thêm những thông tin liên quan về lệnh Direct tại đây

Features (Thuộc tính)

Return to Feature

Khi người dùng tạo một Skecth mới hoặc chỉnh sửa các Sketch cũ của lệnh Extrube/Revole thì Inventor 2020.2 cho phép người dùng sử dụng tính năng “Return to Feature” để chuyển nhanh sang hộp thoại Edit Feature. Ribbon này nằm trong tab Sketch cạnh bên nút Finish Sketch

Cái thiện tùy chỉnh các giá trị kích thước

Khi người dùng sử dụng và sửa chữa các giá trị tham chiếu (kích thước, số đo, etc hoặc truy cập vào các Context Menu)… thì vị trí con trỏ chuột sẽ được mặc định nằm cuối cùng của giá trị đó. Thay đổi này tuy nhỏ nhưng điều này cho phép người dùng nhập nhanh hoặc xóa nhanh được những giá trị không mong muốn, hạn chế được những trường hợp cấn phím và làm thay đổi giá trị ban đầu.

Lệnh Hole (Tạo lỗ)

Tùy chọn "Allow Center Point Creation" sẽ được ghi nhớ lại cho lần sử dụng lệnh tiếp theo.

Tùy chọn đầu ra (Boolean Output Choice)

Tùy chọn Boolean output choice được tích hợp trong các hộp thoại của các lệnh khi người dùng tạo các feature, bao gồm cả Join, Cut, New Solid của bất kì lệnh nào như Extrube. Revolve.Sweep hoặc Coil. Cho phép người dùng tùy chọn đối tượng sẽ được tạo sẽ là măt phẳng hay là khối Solid.

Property Panel– cập nhật những Advanced Settings Menu

Đối vời sự cải tiến này của Inventor 2020.2 thì nó sẽ ảnh hưởng đến cả những Feature được tạo ra trong môi trường Part và môi trường Assembly. Tùy chỉnh Predict Boolean Operation được thêm vào phần Advance Setting Menu của lệnh Extrube. Đối với bản cũ thì tùy chỉnh này luôn ở giá trị là (ON). Tùy chỉnh này cho phép thay đổi đầu ra Boolean, nếu bỏ thay đổi tùy chỉnh này thì người dùng có thể sử dụng cài đặt Boolean của mình.

Để có thêm được nhiều thông tin về những cải tiến của Feature bạn có thể click About Sketched Features hoặc About Property Panels

Môi trường Sketch

Cải thiện quá trình làm việc của AutoCAD (dwg)

Từ trước đến này để có thể copy được các geometry của AutoCAD vào trong Inventor thì đòi hỏi người dùng phải vào trong môi trường Sketch rồi mới có thể paste được file DWG đã sao chép từ AutoCAD. Nhưng quá trình này đã được Autodek sắp xếp lại trong bản cập nhật 2020.2 của Inventor. Bây giờ, để có thể copy được các DWG Geometry thì người dùng chỉ cần:

  • Trong môi trường Part, Drawing hay Assembly thì người dùng nhấn Ctrl +V hoặc chọn Paste trong hộp thoại thao tác
  • Chọn Sheet, View hoặc là Sketch để vào môi trường Sketch. Một hình chữ nhật có thể kéo sẽ được hiển thị
  • Nhấp chuột trái để paste nội dung đã sao chép

Để biết thêm thông tin về tính năng này, bạn có thể xem qua

Môi trường Drawing

Tổng quát

  • Người dùng có thể copy và paste một bảng vào cùng 1 sheet bảng vẽ. Để biết thêm thông tin click tại đây
  • Nút Apply được thêm vào hộp thoại Hatch trong Skecth (Sketch Create Create Hatch Region Hatch dialog box.). Để biết thêm chi tiết bạn có thể xem qua tại đây

Khả năng tương tác

Cải thiện quá trình Export file DWG

Quá trình Export và Save file DWG đã được rút ngắn lại như sau:

  • Hộp thoại DWG File Save As Options được đổi thành DWG Model File Export Options .
  • Trình hướng dẫn DWG File Export Options được đổi tên thành DWG Drawing File Export Options .
  • Tùy chỉnh Export to DWG cho phép xuất file DWG
    • Tự động khởi chạy hộp thoại DWG Model File Export Options trong một trường Part hoặc Assembly
    • Tự động khởi chạy hộp thoại DWG Drawing File Export Options trong môi trường Drawing. Note: Để bỏ qua quá trình hướng dẫn và khởi chạy hộp thoại Save As, bạn bỏ chọn tùy chọn Always prompt for Options.

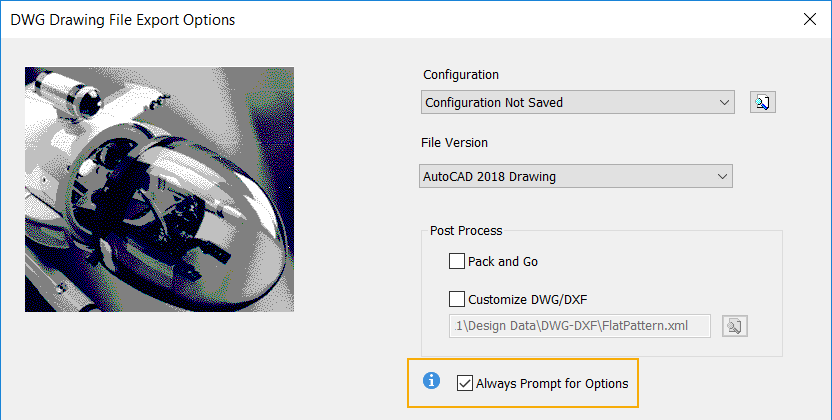

DWG Drawing File Export Options
  • Mặc định Save as type được thay đổi từ Inventor Drawing Files (.dwg) thành AutoCAD DWG Files (.dwg) khi chọn File Export Export to DWG.
Export Data to DWG

Cải thiện những hộp thoại thông báo xử lý lỗi

Hộp thoại thông báo xử lý sẽ hiển thị khi người dùng cố mở một tập tin mà không nằm trong đường dẫn chung của dự án. Với cập nhật 2020.2 hộp thoại này được nâng cấp để giải thích thêm cho người dùng hướng giải quyết vấn đề khi gặp

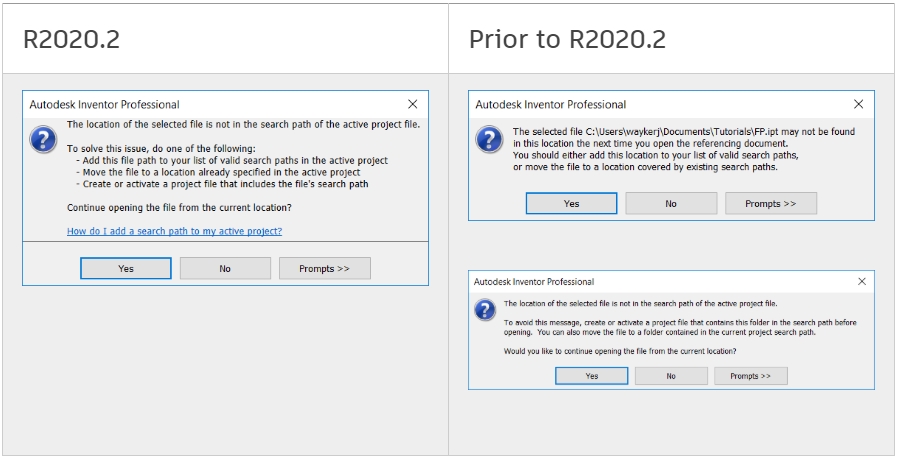

Prior to R2020.2

Tổng quát

Tăng cường khả năng đo kích thước đường tròn

Trước đây, các giá trị đo đường tròn được hiển thị theo thứ tự khác với giá trị đo của bề mặt đường tròn. Với cập nhật mới tất cả các kích thước đường kính / bán kính hiển thị theo thứ tự nhất quán như sau: Đường kính, Bán kính, Tổng chiều dài Vòng lặp, Diện tích.

Tăng cường hiệu suất

Cải thiện hiệu xuất của Cable and Harness khi lấy tham chiếu của các đối tường khác nhau.

Cải thiện khả năng đọc dữ liệu của các phần mềm CAD khác

  • Tính năng hỗ trợ Creo 6 được thêm vào.
  • JT
    • Tính năng hỗ trợ JT 10.5 về cả import và export được tích hợp.
    • Tính năng hỗ trợ cả import và export tập tin của JT với đồ họa (PMI) được tích hợp.

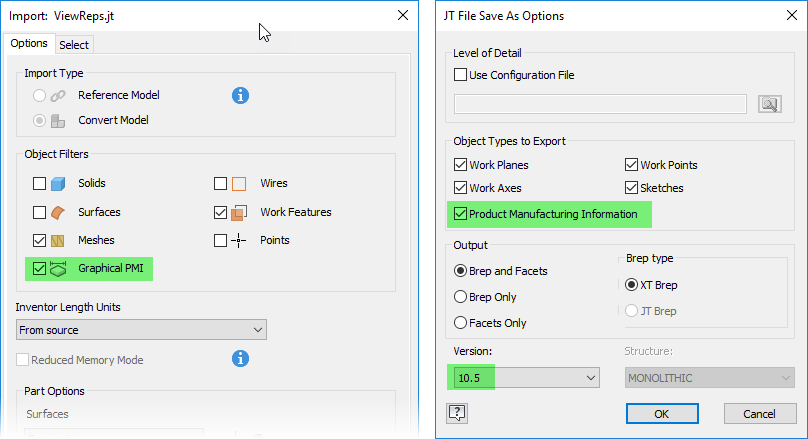

JT

Tolerance Analysis

Nếu Tolerance Analysis chưa được cài đặt thì tại tab Environments sẽ hiện thì một biểu tượng tải về ngay của Tolerance Analysis để giúp người dùng dễ dàng truy cập và tải về. Xem thêm những thông tin về Tolerance Analysis, xem thêm tại đây

Tolerance Analysis

3D Annotation

Người dùng có thể sử dụng Change Annotation Plane và Change to Next Candidate Plane trong quá trình 3D Annotation. Để xem thêm những thông tin về 3D Annotation, xem thêm tại đây


Xem thêm: inventor
