Tích hợp lệnh AutoLISP vào giao diện Ribbon trên AutoCAD

Giới thiệu

Trong lĩnh vực thiết kế kỹ thuật, AutoCAD là một công cụ mạnh mẽ giúp người dùng tạo ra các bản vẽ kỹ thuật chính xác. Tuy nhiên, để làm việc hiệu quả hơn, người dùng thường tìm cách tùy chỉnh quy trình làm việc để giảm thiểu thao tác lặp lại. Một trong những giải pháp phổ biến là sử dụng AutoLISP, một ngôn ngữ lập trình mạnh mẽ giúp tự động hóa các lệnh trong AutoCAD.

Dù AutoLISP mang lại nhiều lợi ích, nhưng nếu chỉ dừng lại ở việc nhập lệnh hoặc sử dụng trên thanh menu thì chưa tận dụng hết tiềm năng của nó. Việc tích hợp các lệnh AutoLISP vào giao diện Ribbon của AutoCAD giúp truy cập nhanh hơn, thao tác trực quan hơn và nâng cao hiệu suất làm việc. Bài viết này, OneCAD Vietnam sẽ hướng dẫn cách thực hiện thông qua thay đổi tệp CUIX (Customize User Interface Extension), một tệp giúp tùy chỉnh giao diện của AutoCAD.

Tích hợp lệnh AutoLISP vào giao diện Ribbon trên AutoCAD

Chuẩn bị AutoLISP

AutoLISP là một ngôn ngữ lập trình có khả năng mở rộng chức năng của AutoCAD bằng cách tự động hóa các thao tác lặp đi lặp lại. Bạn có thể viết một tập lệnh AutoLISP đơn giản bằng cách mở Notepad hoặc Visual LISP Editor trong AutoCAD, sau đó lưu lại dưới định dạng .lsp.

Sau khi có tập lệnh, bước tiếp theo là kiểm tra xem nó có hoạt động đúng không. Việc kiểm tra có thể thực hiện bằng cách nhập lệnh APpload vào AutoCAD để tải tập tin .lsp, sau đó chạy thử lệnh để đảm bảo mọi thứ hoạt động như mong muốn.

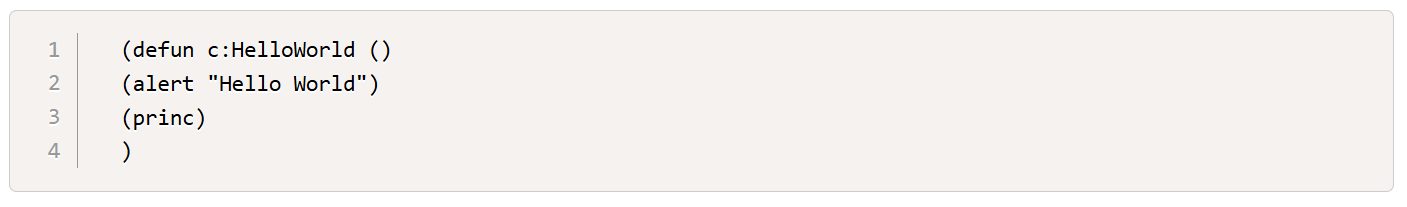

Ví dụ về 1 đoạn AutoLISP cơ bản trên AutoCAD

Tạo và chỉnh sửa tệp CUIX trong AutoCAD

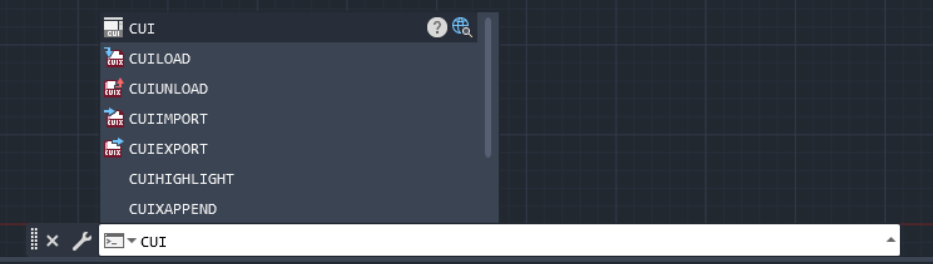

Tệp CUIX đóng vai trò như một tập tin cấu hình giao diện AutoCAD, bao gồm các tab, panel và menu. Để bắt đầu, bạn cần mở bảng quản lý giao diện bằng cách nhập lệnh CUI vào thanh lệnh AutoCAD.

Sau khi cửa sổ Customize User Interface (CUI) xuất hiện, kéo xuống LISP Files, bấm chuột phải và chọn Load LISP để thêm AutoLISP và phần mềm, việc này sẽ đảm bảo rằng LISP của bạn sẽ hoạt động khi mở AutoCAD.

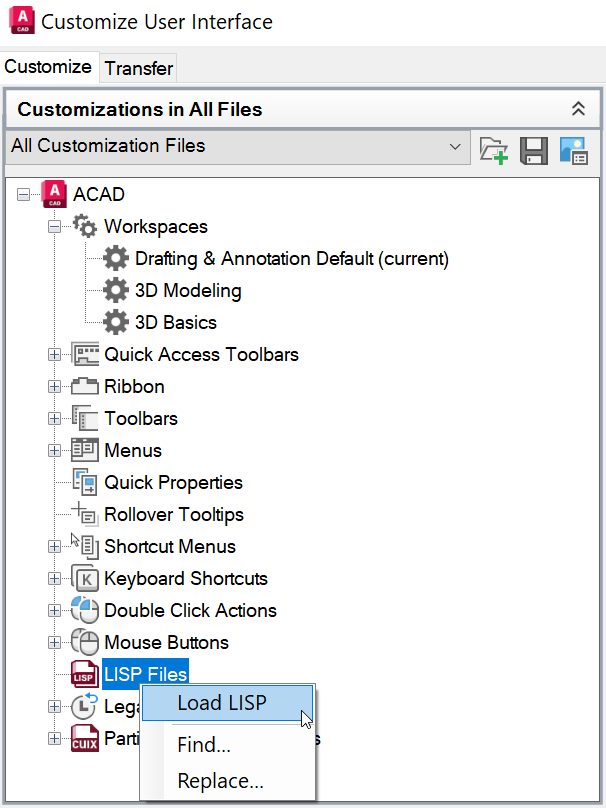

Thêm lệnh AutoLISP vào CUI

Thêm lệnh AutoLISP vào giao diện Ribbon

Khi đã có tệp CUIX, bước tiếp theo là thêm lệnh AutoLISP vào. Trong cửa sổ CUI, hãy tìm đến danh mục Command List và chọn Create New Command để tạo một lệnh mới. Tại đây, có thể đặt tên lệnh, mô tả chức năng và chọn biểu tượng đại diện.

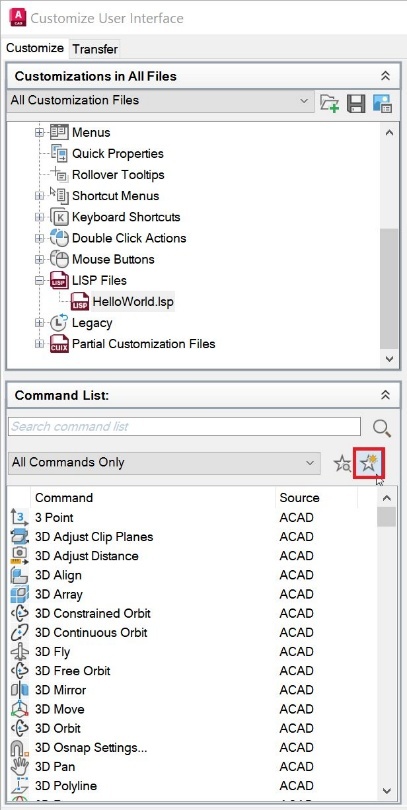

Tích chọn hình ngôi sao như hình minh hoạ để tạo lệnh

Điều quan trọng là bạn cần liên kết lệnh này với tập tin AutoLISP đã tạo trước đó. Trong phần Macro, hãy nhập đoạn lệnh: thêm ^C^CHelloWorld.

Dòng lệnh này đảm bảo rằng AutoCAD sẽ tải tập tin AutoLISP, tại đây bạn có thể chọn icon mong muốn và đặt tên cho nút của bạn.

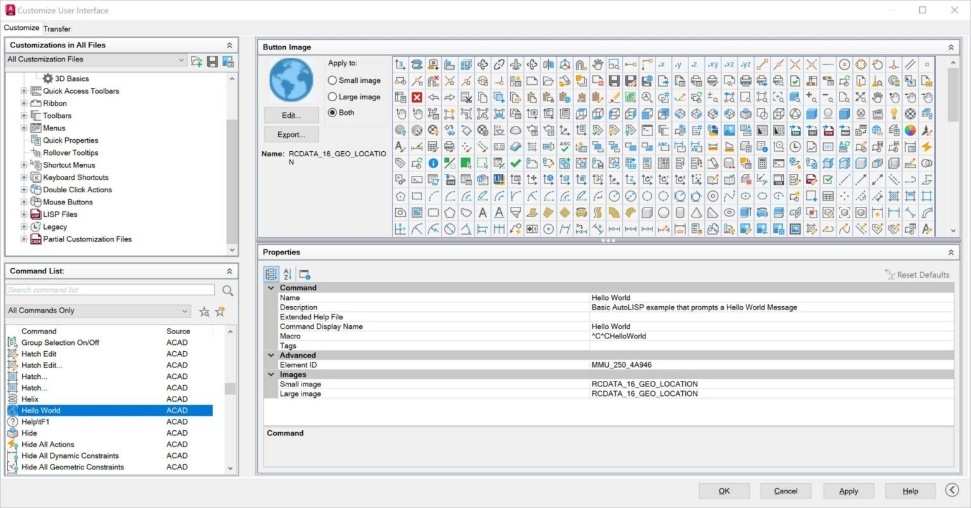

Hình minh hoạ gắn AutoLISP vào 1 nút bất kỳ

Tạo Tab và Panel trong Ribbon

Việc đưa lệnh AutoLISP lên Ribbon giúp giảm thiểu thao tác nhập lệnh thủ công, giúp bạn truy cập nhanh chóng hơn. Để làm điều này, trong trình quản lý CUI, bạn truy cập đến phần Ribbon và tạo một Panel mới.

Khi panel được tạo xong, bạn cần kéo lệnh AutoLISP từ danh sách lệnh và thả vào panel, rồi kéo panel này vào các Tab phía trên để hiển thị ra giao diện AutoCAD. Ví dụ kèo vào tab Home – 2D.

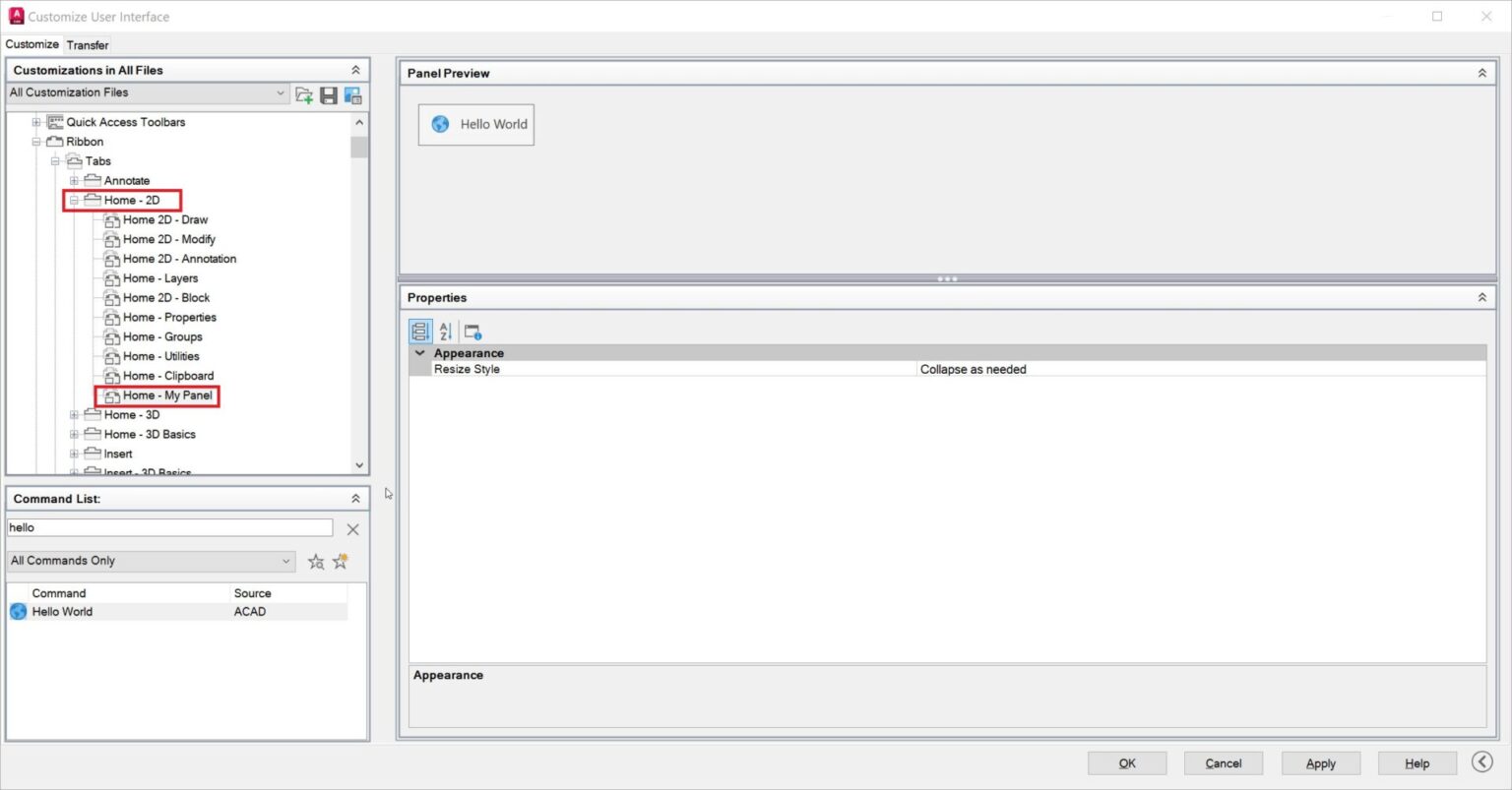

Tạo Tab và Panel trên giao diện AutoCAD cho AutoLISP

Quá trình này giúp xây dựng một giao diện tùy chỉnh, nơi bạn có thể truy cập các lệnh AutoLISP chỉ bằng một cú nhấp chuột thay vì phải load lệnh thủ công.

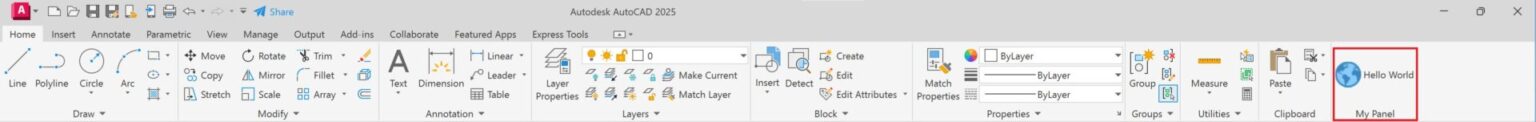

Hình ảnh nút AutoLISP xuất hiện ở giao diện AutoCAD sau khi thiết lập

Lưu và chia sẻ thiết lập

Sau khi hoàn tất việc cấu hình, nhấn OK trong cửa sổ CUI để lưu thay đổi, bạn có thể nhập lệnh CUIXLOAD để tải tệp CUIX vào phần mềm. Khi quá trình hoàn tất, kiểm tra trên Ribbon để đảm bảo rằng các tab và panel tùy chỉnh đã hiển thị đúng như mong muốn. Ngoài ra, nếu muốn chia sẻ thiết lập này cho nhiều máy sử dụng AutoCAD, bạn có thể tham khảo bài viết OneCAD đã thực hiện trước đây để có thêm thông tin nhé!

Kết luận

Việc tích hợp lệnh AutoLISP vào Ribbon của AutoCAD, nó sẽ giúp đơn giản hóa quy trình thao tác, cải thiện tốc độ làm việc và tối ưu hóa trải nghiệm người dùng. Với hướng dẫn trên, các bạn có thể dễ dàng tạo một giao diện Ribbon tùy chỉnh, đưa các lệnh quan trọng vào khu vực dễ truy cập. Đây là một giải pháp hiệu quả giúp tận dụng tối đa các tính năng mạnh mẽ của phần mềm này.
