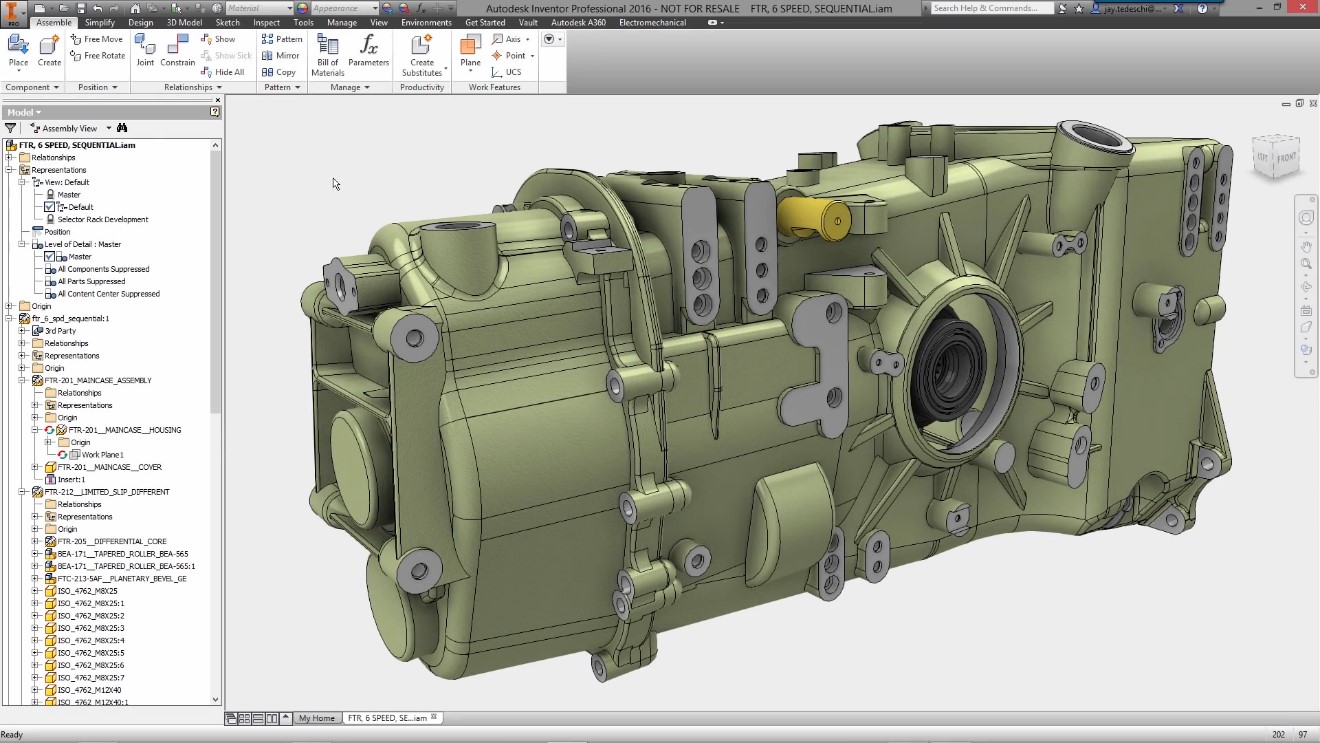

Thiết kế bằng tham số

Ngày nay, thiết kế bằng tham số đã trở thành một cánh tay đắc lực cho các nhà thiết kế chuyên nghiệp. Nó là một mô hình trong thiết kế và là điểm mạnh trong các phần mềm thiết kế 3D. Thiết kế tham số là việc thiết kế dựa trên những thuật toán cho phép bạn có thể tạo ra được các mối quan hệ ràng buộc giữa các thông số lẫn nhau. Khi bạn thiết kế một sản phẩm, bạn phải trải qua nhiều lần kiểm tra và cần thay đổi các thông số đầu vào để có được một sản phẩm hoàn thiện. Nếu như không có mô hình thiết kế bằng tham số bạn sẽ mất rất nhiều thời gian cho quá trình sửa đổi thậm chí nếu không cẩn thận bạn có thể thiếu xót và dẫn đến những vấn đề không mong muốn. Autodesk Inventor hoàn toàn được trang bị hoàn thiện công cụ này, nhằm khắc phục những mối lo ngại cho người dùng và thậm chí nó còn đem lại những kết quả ngoài mong đợi vì Autodesk Inventor:

  • Chỉ cần thay đổi thông số một nơi, tất cả mọi nơi đều thay đổi
  • Tăng cường khả năng sáng tạo trong thiết kế
  • Cải thiện năng suất soạn thảo
  • Tự động cập nhật hình dạng chi tiết
  • Giảm thiểu sai sót đến mức thấp nhất.
Thiết kế bằng tham số

Từ những ưu điểm trên, sử dụng tham số trong việc thiết kế khiến bạn trở thành các nhà thiết kế chuyên nghiệp và nó quả là một cánh tay đắc lực cho bạn đúng không?

Bom tự động

BOM (Bill of materials) là danh sách các các bộ phận, chi tiết, số lượng, vật liệu, v.v được phát triển để phục vụ cho việc thiết kế và chế tạo ra một sản phẩm cuối cùng. Vì vậy nó đóng vai trò khá quan trọng trong việc thiết kế sản phẩm. BOM đã được hãng Autodesk trang bị cho phần mềm thiết kế Autodesk Inventor, BOM được xuất ra hoàn toàn tự động và cũng được cập nhật tự động khi có bất kỳ sự thay đổi nào từ bạn. Tính năng này có tính linh hoạt rất cao, giúp bạn có thể kiểm soát sản phẩm một cách tối ưu nhất. Nếu bạn thiết kế sản phẩm và tạo BOM một cách thủ công bạn sẽ phải gặp rất nhiều khó khăn thậm chí bạn có thể “xù đầu” vì nó, đó là tình trạng thường hay gặp phải khi làm việc với những bảng vẽ phức tạp, nhiều chi tiết. Bên cạnh đó bạn hoàn toàn có thể tùy chỉnh một cách nhanh chóng và dễ dàng phù hợp với nhu cầu và tiêu chuẩn của công ty mình. Khái quát lại khi bạn sử dụng phần mềm 3D bạn sẽ được hỗ trợ:

  • Tạo BOM tự động
  • Cập nhật tự động
  • Hoàn toàn tùy chỉnh
  • Liên kết với đánh số
  • Giảm thiểu sai sót.

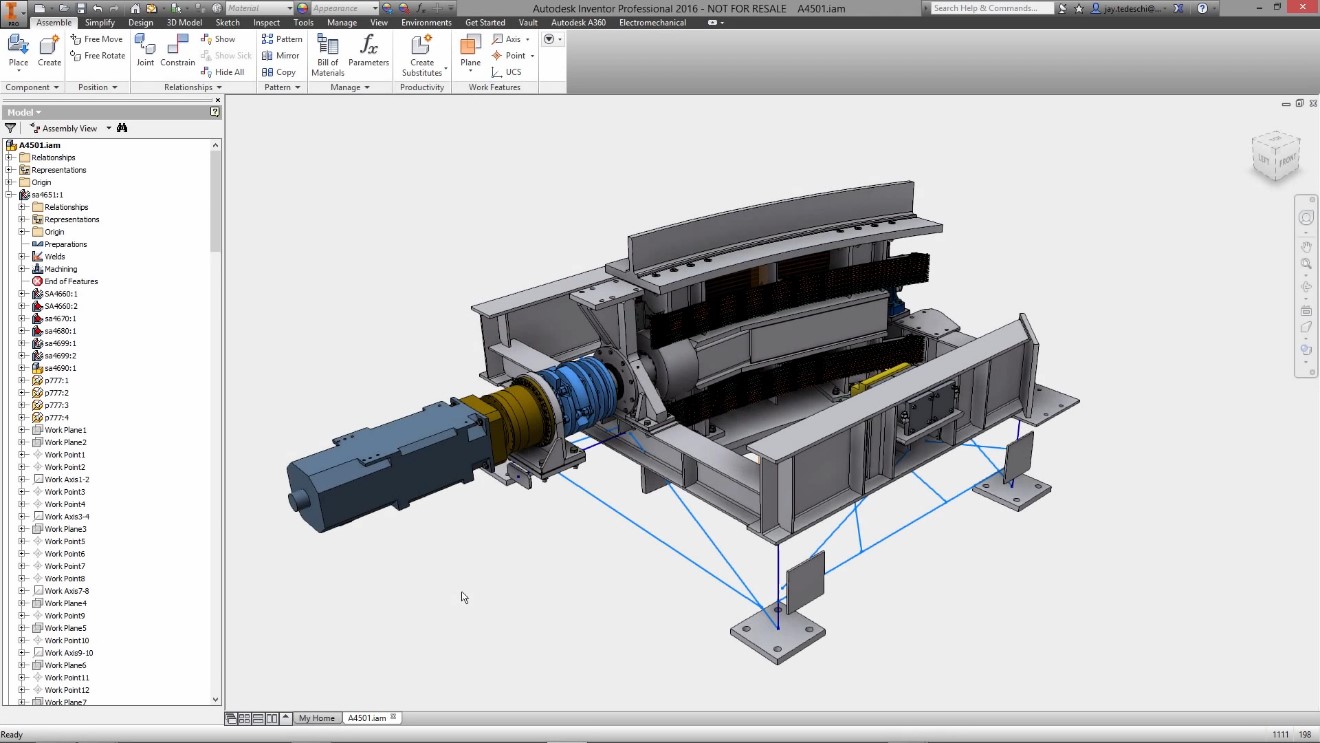

Tạo khung

Nếu như việc tạo khung trở nên khó khăn đối với các phần mềm 2D thì đối với phần mềm Autodesk Inventor thì việc tạo khung là hoàn toàn tự động và dễ dàng. Không những vậy việc tính toán mối hàn cũng không còn là vấn đề đối với với các nhà thiết kế. Autodesk Inventor là phần mềm nỗi trội ở công cụ này. Công cụ luôn hỗ trợ tối đa đối cho nhà thiết kế từ việc cắt, tạo khớp đều hoàn toàn tùy chỉnh. Ngoài ra công cụ này còn giúp người dùng có thể tạo khung theo tiêu chuẩn của công ty mình hoặc có thể sử dụng tiêu chuẩn chung trên toàn thế giới. Tạo và xuất danh sách chính xác giảm thiếu mức độ sai sót trong việc trình bày.


Tạo khung

Kim loại tấm

Trong phần mềm thiết kế 3D Autodesk Inventor luôn được trang bị nhiều công cụ hỗ trợ cho việc thiết kế và xây dựng kim loại tấm. Giúp bạn đẩy nhanh tiến độ trong việc tạo hình như thêm đường gấp, đường viền, đục lỗ, v.v. Công cụ còn hỗ trợ trong việc uốn công theo yêu cầu và cũng có thể hoàn toàn tự động. Để thuận tiện cho việc tính toán, thiết kế công cụ còn hỗ trợ cho việc trải phẳng biên dạng tấm. Giảm thiểu tối đa mức độ sai sót trong quá trình thiết kế.

Kim loại tấm

RENDER TẠO ẢNH THỰC TẾ

Để tạo được cho khách hàng niềm tin cũng như tạo nên tính thuyết phục về sản phẩm của mình, các kỹ sư thiết kế cần có những hình ảnh mang tính thực tế và linh hoạt. Khách hàng muốn xem sản phẩm từ ý tưởng của bạn, bạn cần trình bày những ý tưởng của mình đối với khách hàng, bạn sử dụng bản vẽ 2D đúng không? Nếu khách hàng của bạn là một người trong nghề thì đó chưa phải là một vấn đề lớn nhưng câu hỏi đặt ra là: “Nếu khách hàng không là người trong nghề thì bạn phải làm gì?”. Tôi không thể phủ nhận tầm quan trọng của bản vẽ 2D nhưng nó chỉ dành cho chúng ta trong việc gia công - chế tạo và khách hàng không cần chúng, họ chỉ cần nhìn thấy sản phẩm họ cần ngay trước mắt. Cũng chính vì vậy mà công cụ tạo ảnh đã trở thành một điểm nhấn cho các phần mềm thiết kế 3D và chỉ có phần mềm 3D mới có thể có được những ưu điểm sau:

  • Tạo được hình ảnh thực tế phục vụ cho việc sale và marketing
  • Giảm chi phí nhiếp ảnh, tạo ảnh
  • Nhanh chóng trong việc đưa ra màu sắc
  • Nhanh và dễ sử dụng
  • Thư viện vật liệu tiêu chuẩn.

PHÁT HIỆN VA CHẠM

Va chạm - một mối lo ngại với tất cả các kỹ sư đòi hỏi tính tỉ mỉ và tầm nhìn rộng trong quá trình thiết kế. Khi bạn làm việc trong môi trường 2D bạn sẽ gặp rất nhiều khó khăn trong việc kiểm tra va chạm giữa các chi tiết đối với nhau. Nhưng đối với môi trường 3D thì đó không còn là vấn đề nữa. Công cụ kiểm tra va chạm được các nhà thiết kế phần mềm tích hợp vào phần mềm thiết kế 3D hỗ trợ tối đa cho bạn trong quá trình lắp ráp và hoàn thành sản phẩm. Autodesk Inventor cũng không ngoại lệ. Trong môi trường thiết kế 3D Autodesk Inventor cho phép bạn:

  • Dễ dàng di chuyển chi tiết trong quá trình kiểm tra va chạm
  • Giảm thiểu sai sót trong quá trình thiết kế.


MÔ PHỎNG

Điểm mạnh tiếp theo trong phần mềm Autodesk Inventor là khả năng mô phỏng, tính toán giúp bạn có khả năng đoán trước được các vấn đề ảnh hưởng đến hiểu suất cũng như giảm được các khuyết tật đối với sản phẩm của mình đến mức thấp nhất. Ngoài ra công cụ mô phỏng còn giúp bạn giảm thiểu được các vấn đề bảo hành, giúp giảm chi phí đầu tư vào những vấn đề không nên có, giúp tăng được lòng tin đối với khách hàng. Công cụ mô phỏng còn giúp bạn giảm thiểu được phần trọng lượng của chi tiết. Sản phẩm sẽ trở nên gọn nhẹ đến mức thấp nhất mà vẫn đảm bảo được độ bền, độ tin cậy. Các vấn đề gặp phải khi thiết kế sản phẩm đều được báo cáo tự động giúp bạn kiểm soát dễ dàng những vấn đề gặp phải. Ngoài ra công cụ này còn được đơn giản hóa giúp bạn sử dụng dễ dang và nhanh chóng.

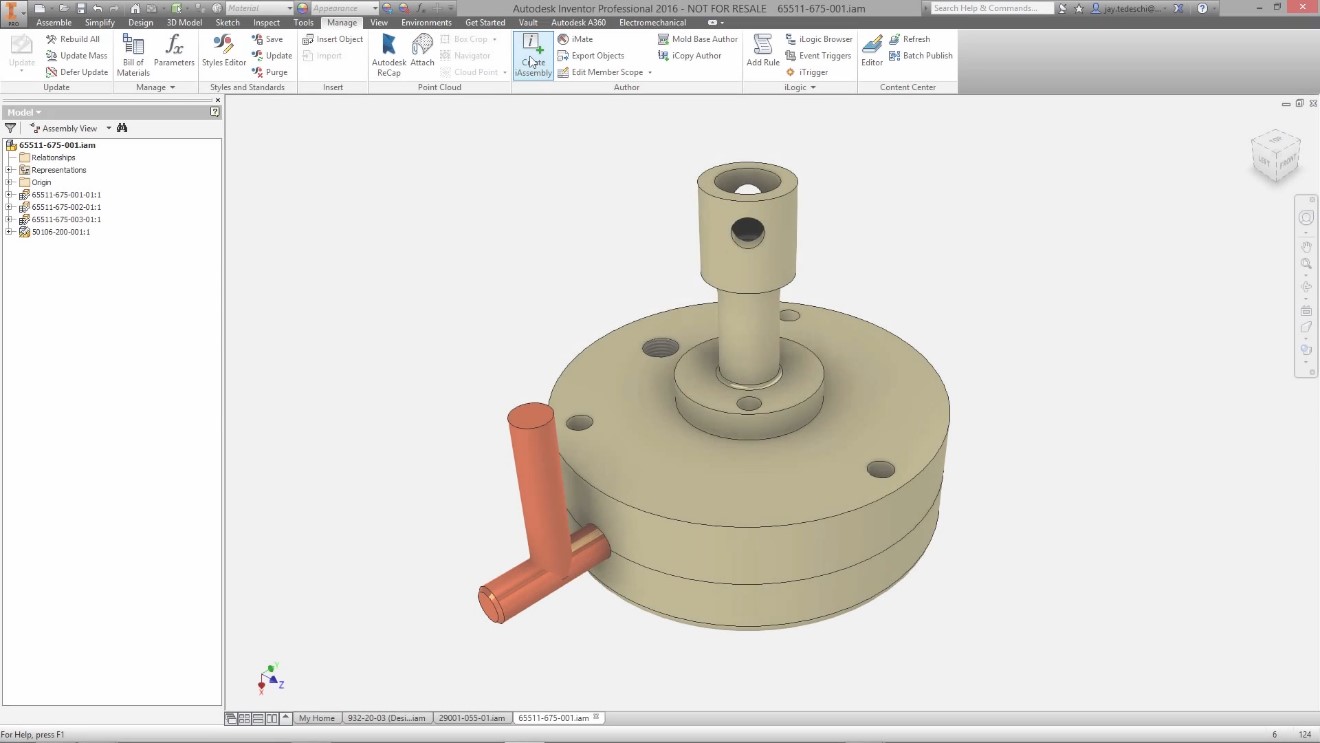

Khả năng TỰ ĐỘNG HÓA

Khả năng tự động hóa của Autodesk Inventor giúp bạn cải thiện hiệu suất làm việc. Với Autodesk Inventor hoàn toàn:

  • Thiết kế tự động giảm thiểu thời gian sản phẩm đến với thị trường
  • Nắm bắt được mục đích thiết kế và lưu giữ được tài sản sở hữu trí tuệ.
Tăng cường tự động hóa

TƯƠNG THÍCH AUTOCAD/DWG

Autodesk Inventor là phần mềm được tính toán thiết kế ra đời dựa trên cơ sở của AutoCAD. Vì vậy khả năng tương thích rất cao với AutoCAD là hoàn toàn không thể phủ nhận được.
Người sử dụng có thể sử dụng các giá trị dữ liệu DWG để xây dựng mô hình 3D chính xác của chi tiết, sau đó xuất ra các file dữ liệu dưới định dạng DWG có khả năng tương thích hoàn chỉnh với thiết kế 3D. Việc nâng cấp những bản vẽ 2D bằng cách chèn thêm hình chiếu của mô hình 3D sẽ giúp làm giảm chi phí của việc nâng cấp các kế hoạch, cũng như cải tiến thiết bị. Ngoài ra, các kỹ sư còn có thể lưu các bản vẽ dưới định dạng DWG, nên họ có thể dễ dàng chia sẻ những cải tiến trong thiết kế của mình với những người cộng tác, cũng như những nhà cung cấp chủ yếu sử dụng AutoCAD. Những hình chiếu được tạo ra từ bản vẽ thiết kế 3D, bản vẽ lắp có thể được kết hợp với những dữ liệu của AutoCAD giống như những sơ đồ và bản vẽ thiết kế tại các phân xưởng. Nói một cách chung Autodesk Inventor luôn:

  • Kết hợp đường dẫn đến tệp AutoCAD
  • Định dạng tệp bản vẽ gốc
  • Trong bộ bao gồm AutoCAD.

CÓ ĐƯỢC CÁI NHÌN 3D CHO KHÁCH HÀNG VÀ QUẢN LÝ

Autodesk Inventor luôn được trang bị những công cụ hiện đại và tốt nhất hiện nay đảm bao cho bạn có được:

  • Hình ảnh hiện thực
  • Chiến thắng trong các gói thầu mới
  • Thành công trong chiến lược marketing.

Ngoài Top 10 lý do trên, Autodesk Inventor còn có những ưu điểm vượt trội khiến bạn phải thay đổi suy nghĩ của mình:

Giao diện người dùng

  • Hỗ trợ độ phân giải cao 4K
  • Mở rộng cấu hình phím tắt
  • Cải tiến đồ họa.

Khả năng tạo hình

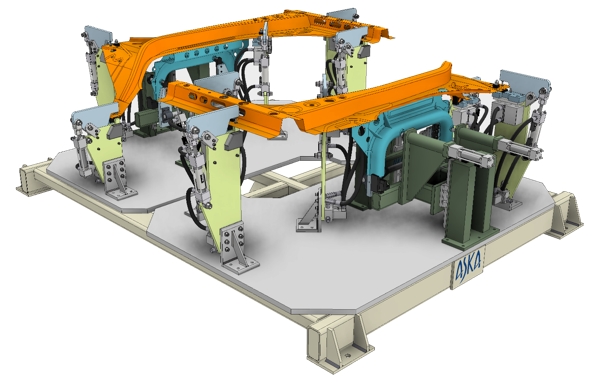

Có cái nhìn 3D
  • Hạn chế phản hồi thị giác
  • Điều khiển tương tác
  • Thành phần kích thước tiêu chuẩn
  • Mục tiêu giảm khối lượng và %
  • Kiểm soát đối xứng.

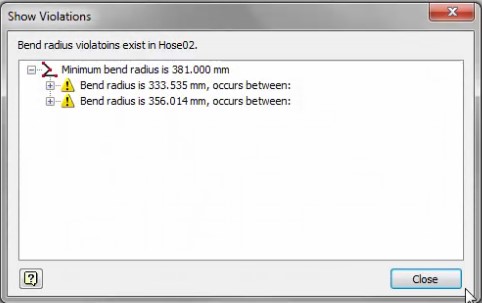

Ống và đường ống

  • Dễ dàng tìm thấy trong các trình duyệt
  • Sáng tạo được nhiều điểm trung gian
  • Luôn phản hồi đối với các sai phạm.
Đường ống

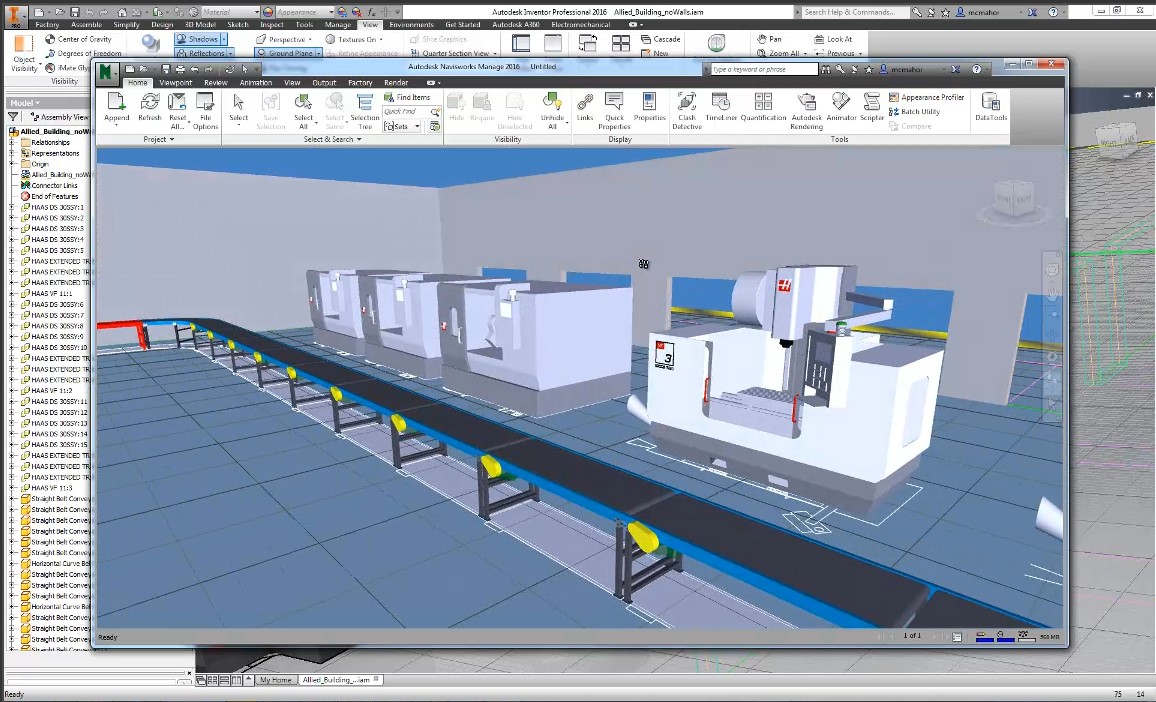

Thiết kế nhà máy sản xuất

  • Truy cập vào các thông số bên trong AutoCAD
  • Đồng bộ Inventor với Navisworks
  • Dữ liệu có thể quản lý trong Vault.
Thiết kế nhà máy

Inventor đã được kết nối thiết kế trên Autodesk A360

  • Quản lý thiết kế trong vòng Inventor
  • Xem xét thông tin phản hồi trong Inventor
  • Thêm nhiều thuộc tính điều khiển.

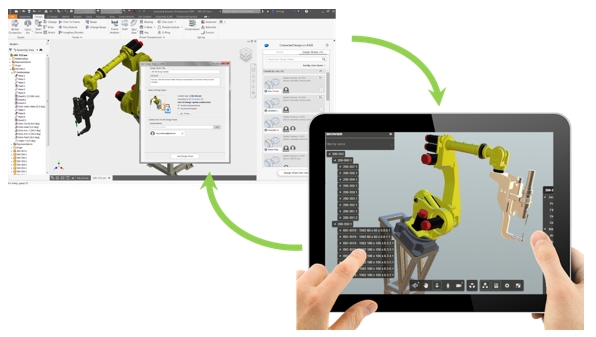

Khả năng kết nối trên các thiết bị

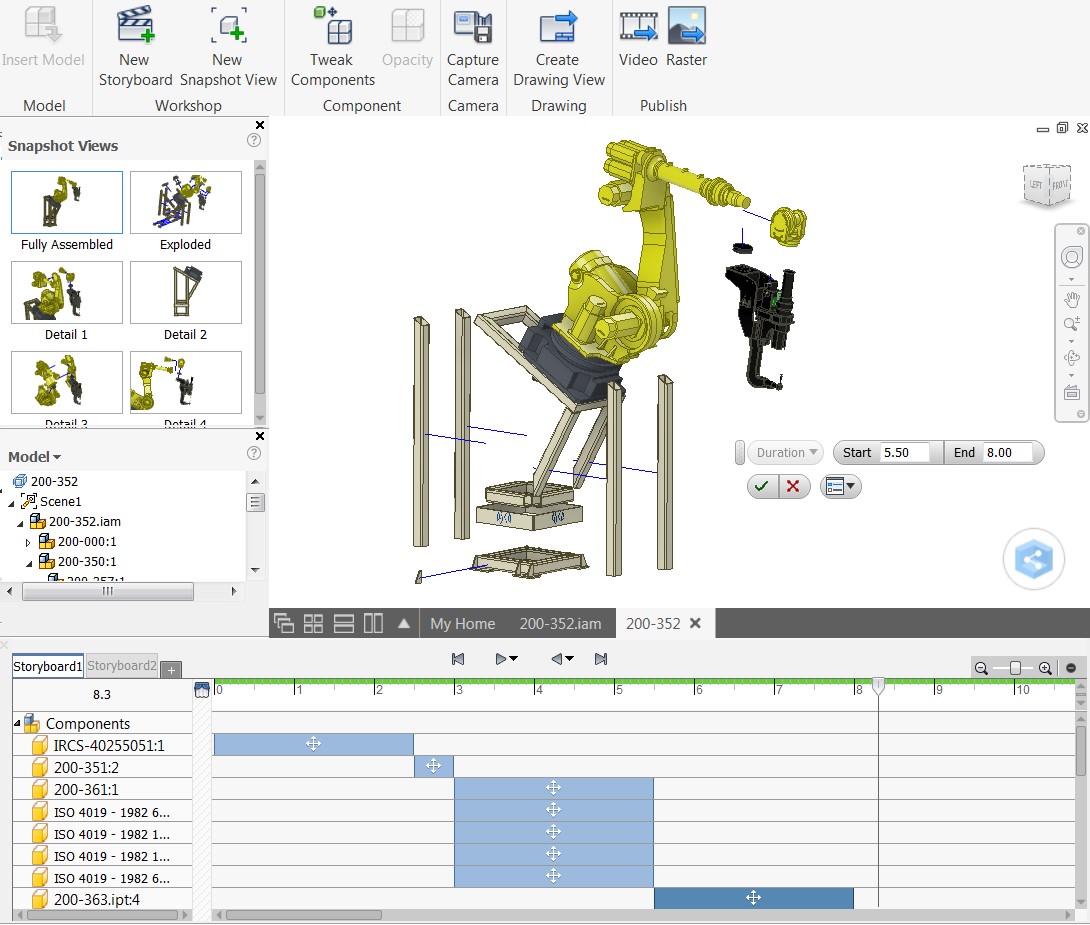

Cải thiện khả năng trình bày

  • Bảng điều khiển dựa trên dòng thời gian
  • Ảnh chụp lượt xem
  • Xuất bản video.
Cải thiện khả năng trình bày

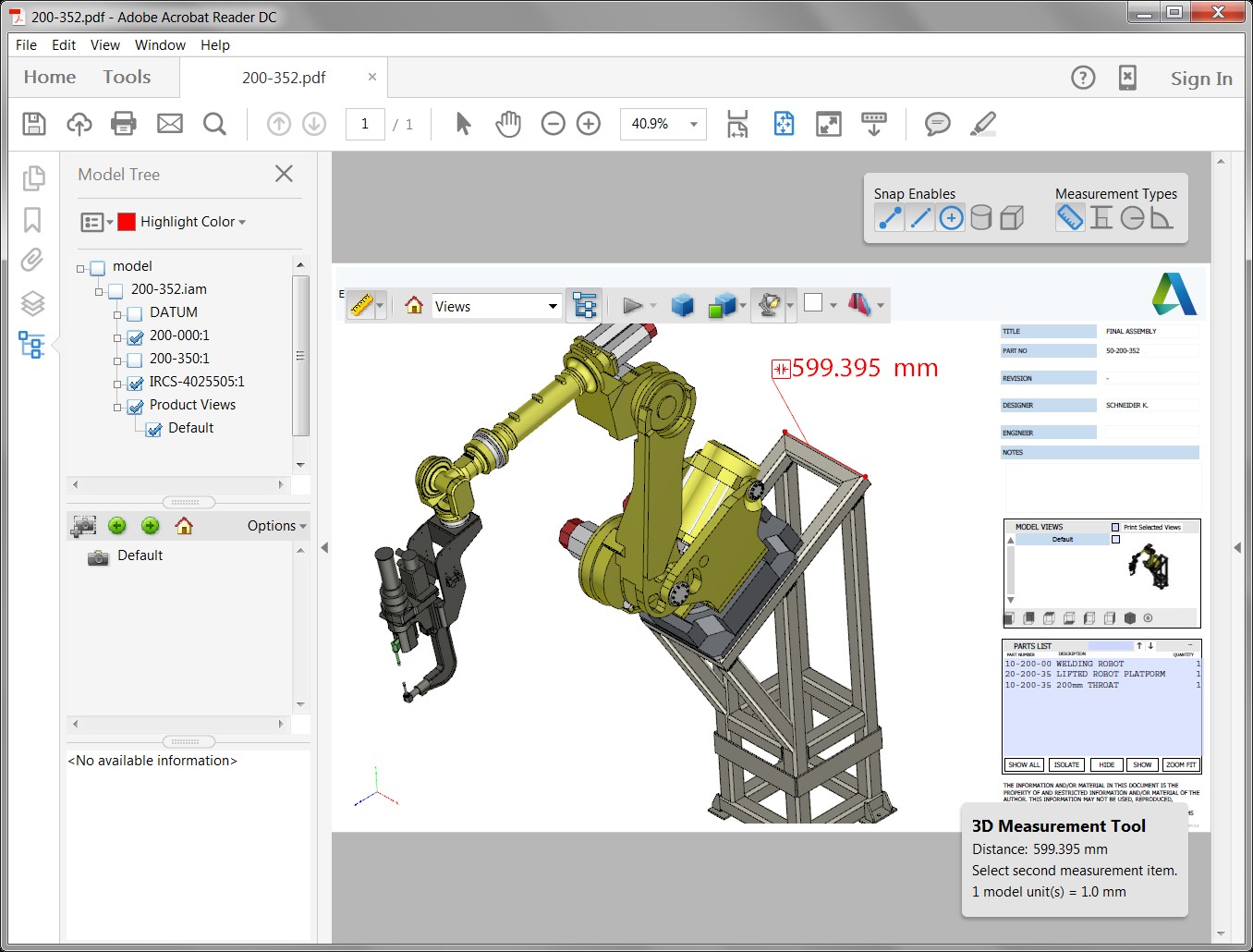

Xuất sang 3D PDF

  • Định dạng 3D PDF
  • Thiết kế hướng nhìn đại diện
  • Thuộc tính mô hình.
Trích xuất định dạng PDF
Autodesk Inventor tự tin là phần mềm thiết kế 3D bán chạy nhất và là phần mềm vượt trội so với các đối thủ khác trên Thế Giới vì Autodesk Inventor luôn chinh phục và làm hài lòng các khách hàng khó tính. ONECAD Viet Nam mong rằng bài viết trên sẽ đem lại cho bạn nhưng thông tin bổ ích giúp bạn luôn thành công.
