Top 10 cải tiến trong Revit 2023

7 5 / 2022

277

Autodesk đã ra mắt phiên bản Revit 2023 đã chính thức được phát hành. Thay vì tập trung phát triển các tính năng mới như các phiên bản trước đó. Phiên bản Revit 2023 tập trung vào việc cải thiện tính năng của các công cụ hiện tại nhằm tăng hiệu suất làm việc. Hãy cùng OneCAD Vietnam để tìm hiểu top 10 tính năng hữu ích này nhé.

Top 10 cải tiến trong Revit 2023
Mời bạn xem video để hiểu hơn về các cải tiến mới trong Revit 2023:

Project Browser icon for views on sheets

Các views và schedules đã được bổ sung thêm icon ô vuông dùng để ký hiệu các views và schedules đã được đưa vào sheet hay chưa. Giúp việc tìm kiếm các view trở nên dễ dàng hơn.

  • Ô vuông màu xanh dương: thể hiện đã được thêm vào Sheet bất kỳ.
  • Ô vuông màu xám: thể hiện chưa được thêm vào Sheet bất kỳ.
  • Ô vuông nửa xanh nửa xám: thể hiện bảng schedules đã được “Split” và không thể hiện đầy đủ trong Sheet
Project Browser icon for views on sheets

Ta cũng có thể bật tắt tính năng này bằng cách nhấp chuột phải chọn “Show View Placement on Sheet Status Icons”

Filter by sheet in schedules

Các bảng khối lượng được thể hiện theo từng bản vẽ luôn là điều cần thiết khi thể hiện bản vẽ kỹ thuật. Revit 2023 bổ sung tính năng Filter by sheet giúp hiển thị bảng khối lượng cho các đối tượng hiển thị trong từng view tương ứng. Hơn thế nữa các Schedule đã được tạo ra có thể được sử dụng cho nhiều sheet khác nhau.

Swap views on a sheet

Revit 2022: Để thay đổi 1 view trong sheet bạn phải xóa view đó và thêm lại 1 view khác.

Revit 2023: Sau khi lựa chọn view cần đổi, công cụ “Swap View” sẽ hiện ra và cho phép ta lựa chọn và thay thế 1 view khác.

Conditional formatting for family and type in schedules

Định dạng có điều kiện cho Family, type, Family and type trong schedules. Giờ đây người dùng đã có thể tạo ra các định dạng có điều kiện dành cho family, type, family and type trong schedules. Bạn dễ dàng lựa chọn các trường thông tin để tạo các điều kiện cần thiết. Tính năng này sẽ giúp bạn tìm kiếm nhanh hơn cũng như hiểu rõ hơn dữ liệu mà mình đang sở hữu.

Multi-leader tag enhancements

Revit 2022: Người dùng đã có thể sử dụng tag cho nhiều đối tượng cùng lúc nhưng chưa thể tùy chỉnh leader line

Revit 2023: Người dùng đã có thể tùy chỉnh leader line cho phép bật tắt theo ý muốn của mình. Cũng như được bổ sung thêm parameter Host Count giúp đếm số lượng các đối tượng được gắn chung một tag.

New Dynamo

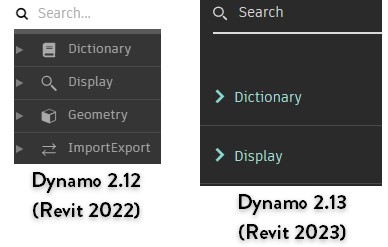

Với Revit 2023, giao diện người dùng được cải tiến và hiện đại hóa. Mọi thứ trở nên mới mẻ và mượt mà hơn. Tốc độ tìm kiếm các node cũng được cải thiện.

New Dynamo

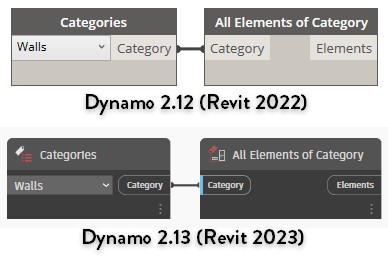

Các node cũng có giao diện mới kèm theo các icon.

New Dynamo

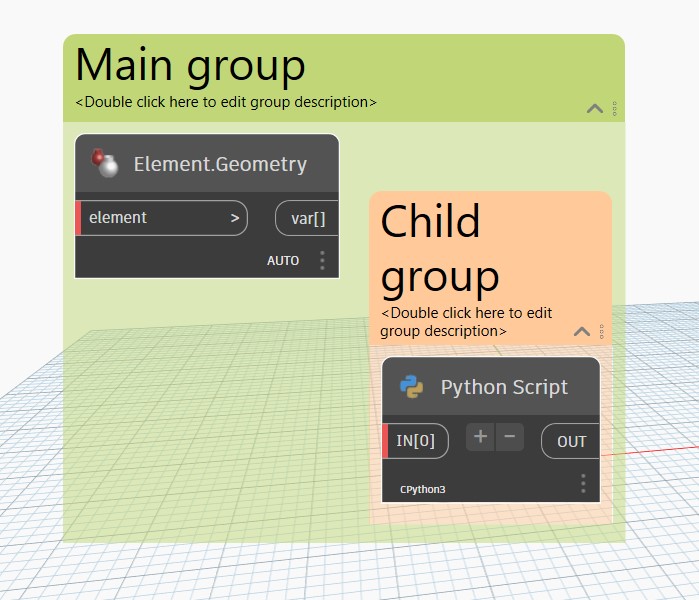

Tính năng Group được cải thiện. Bạn có thể thêm hoặc xóa các nodes trong 1 group thay gì phải ungroup và regroup. Ngoài ra, ta còn có thể kéo thả group vào trong các group khác.

New Dynamo

Measure in 3D

Ở các phiên bản trước người dùng chỉ có thể đo kích thước giữa 2 điểm tham chiếu trên 2D views. Với Revit 2023, người dùng đã có thể đo kích thước trực tiếp trên các bản vẽ 3D views mà không cần phải chọn các mặt phẳng tham chiếu như trước đây. Tính năng này sẽ giúp của thiện tốc độ làm việc cũng như khả năng đo đạc kích thước trên các views khác nhau trong Revit.

Activation Control

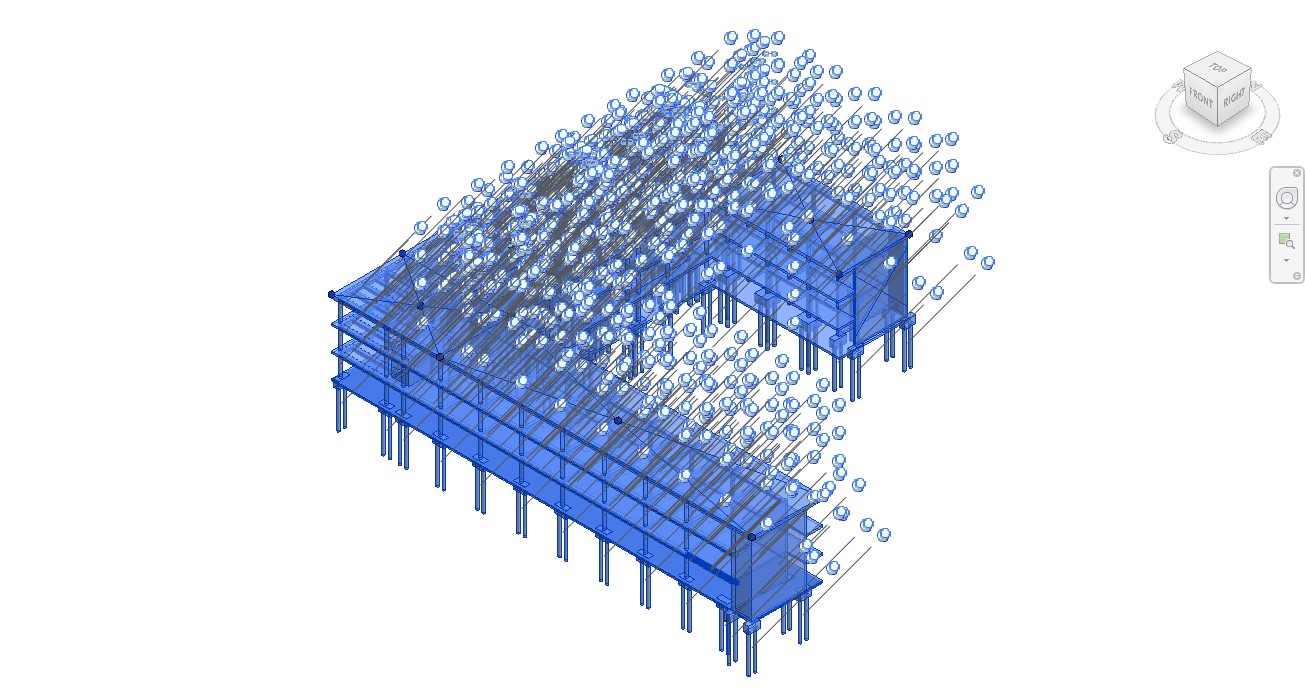

Revit 2022: Một số phần tử Revit hiển thị các biểu tượng “pin” khi bạn chọn chúng. Vấn đề là nếu bạn chọn quá nhiều phần tử, bạn sẽ nhận được một số lượng lớn các biểu tượng, điều này gây khó chịu và gây ra các vấn đề về hiệu suất.

Activation Control

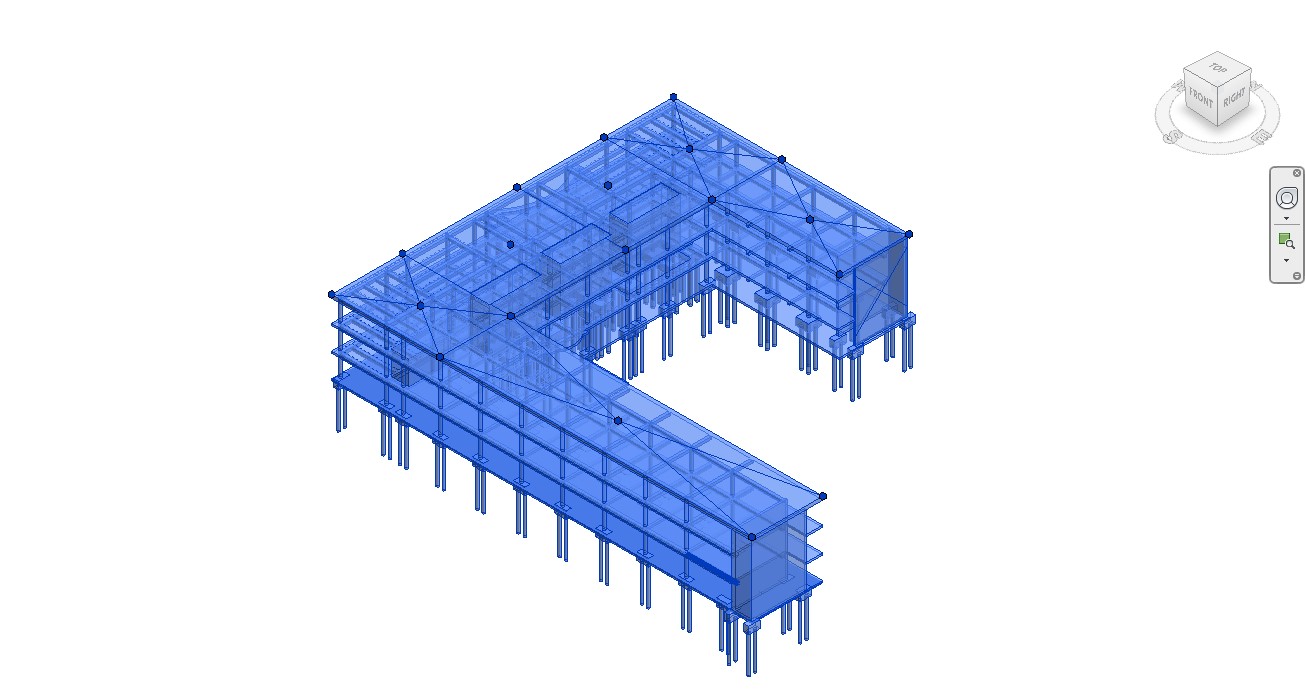

Revit 2023: Trong tab Modify được bổ sung thêm công cụ “Activate Control”. Nếu bạn bỏ chọn tính năng này thì các biểu tượng “pin” sẽ được tắt. Giúp cải thiện hiệu suất làm việc.

Activation Control

Duplicate Material and its Assets

Revit 2022: Khi “duplicate” vật liệu người dùng thường phải thực hiện thêm một bước thủ công để “duplicate this asset”. Nếu không thực hiện bước này thì vật liệu mới vừa được tạo ra vẫn bị ảnh hưởng bởi vật liệu cũ.

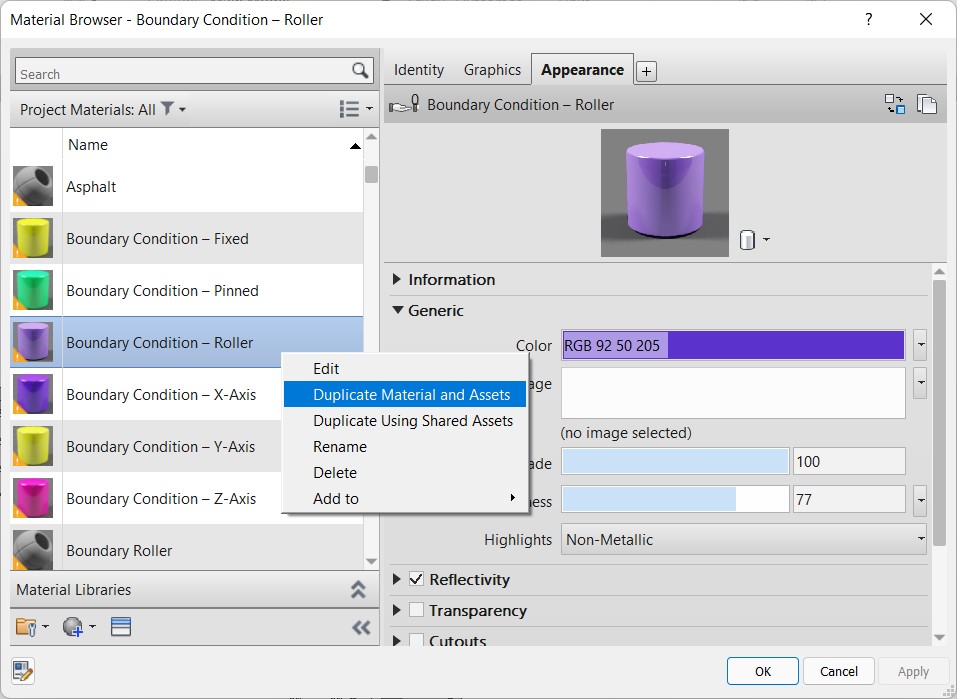

Revit 2023: Người dùng đã có thể chọn “duplicate” vật liệu và asset cùng lúc với nhau

Duplicate Material and its Assets

Sort page order for pdf, printing and export

Revit 2022: Xuất PDF và in các sheets được sắp xếp theo thứ tự bảng chữ cái theo số trang. Bạn không thể thay đổi nó, bạn chỉ có thể sắp xếp lại thông qua các phần mềm PDF khác như Acrobat hoặc sử dụng các add-in từ bên thứ ba.

Sort page order for pdf, printing and export

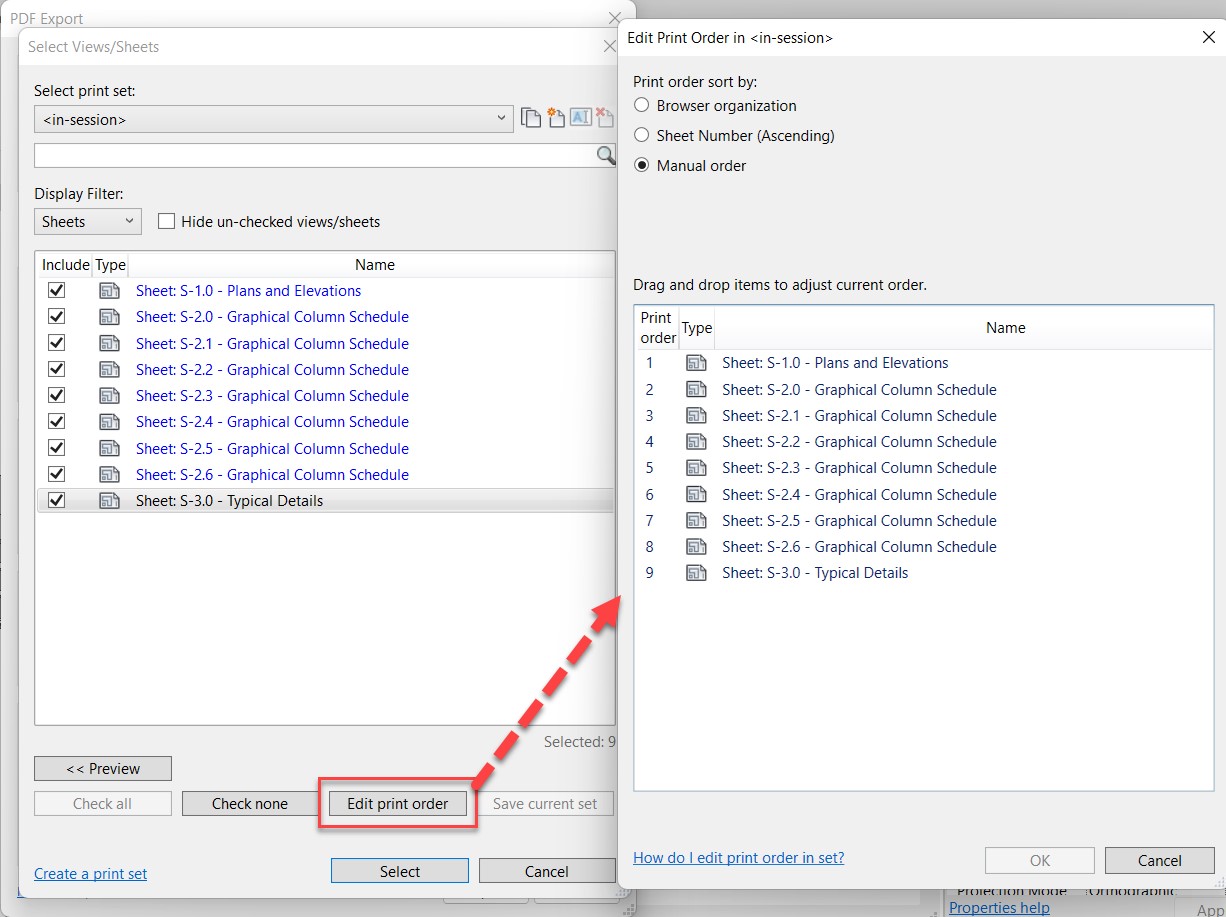

Revit 2023: Hiện đã có công cụ “Edit print order” cho phép bạn sắp xếp lại các Sheets, Views một cách nhanh chóng.
