Chức năng của Autodesk Inventor Professional


ỨNG DỤNG THỰC TẾ
AUTODESK® INVENTOR PROFESSIONAL.



Thiết kế sản phẩm gỗ nội thất

Autodesk Inventor Professional kết hợp cùng một số sản phẩm khác trong bộ Product Design & Manufacturing Collection là một giải pháp toàn diện trong thiết kế và chế tạo sản phẩm nói chung và cơ khí nói riêng.


ƯU ĐIỂM KHI ỨNG DỤNG QUY TRÌNH THIẾT KẾ SẢN PHẨM GỖ NỘI THẤT TRÊN 3D
VỚI INVENTOR PROFESISONAL




Đồng bộ

Việc thiết kế dựa trên tham số khiến cho tính đồng bộ trên mô hình trở nên rất chặt chẽ. Các thay đổi trên mô hình sẽ tự động cập nhật vào bảng vẽ, BOM...


Trực quan

Với mô hình 3D, việc kiểm soát các xung đột trở nên dễ dàng hơn, mọi thứ được hiển thị một cách trực quan, hạn chế tối đa các thiếu sót trong mô hình.


Chính xác

Các chi tiết, phụ kiện không đơn thuần chỉ là những đường nét 2D nữa mà là các khối 3D với thông tin riêng, dễ dàng kiểm soát số lượng các phụ kiện, loại vật liệu...


Tiết kiệm

Doanh nghiệp có thể thiết lập một thư viện các sản phẩm, chi tiết và hardware để tái sử dụng và tiết kiệm thời gian thiết kế... hỗ trợ báo giá chính xác và nhanh chóng.


Mở rộng

Mô hình 3D hỗ trợ mở rộng tiềm năng của sản phẩm với việc ứng dụng trong việc render trình diễn, liên kết với các phần mềm khác như Revit, 3DsMax,...


Chất lượng

Việc quản lý chất lượng thiết kế sẽ trở nên đơn giản hơn với mô hình 3D, tất cả được quản lý chặt chẽ, trực quan và chính xác...


Khó khăn và phương án xử lý trong thiết kế sản phẩm gỗ nội thất với Inventor

Khó khăn điểm khó khăn lớn nhất chính là do độ chính xác của mô hình, người dùng sẽ phải mất nhiều thời gian để xây dựng mô hình.

Phương án để giải quyết khó khăn hơn, phương án của OneCAD VN là cần triển khai một quy trình thiết kế đúng chuẩn và sử dụng Add-In để tự động hóa một số công đoạn.

Nội quy quy trình
(quy trình có ứng dụng AddIn Furniture SpeedTools độc quyền từ OneCADVN)
  1. Thiết kế nhanh chóng thông qua quy trình quản lý concept.
  2. Cụm thiết kế thích ứng SmartBox.
  3. Quản lý và gắn phụ kiện Hardware.
  4. Quản lý thuộc tính chi tiết, vật liệu, quy cách tinh.
  5. Xuất BOM kết hợp với Excel hỗ trợ tính giá, thống kê.
  6. Xuất bản vẽ hàng loạt tự động.
  7. Quản lý dữ liệu thiết kế (PDM).
  8. Trải tấm, gia công sản xuất.

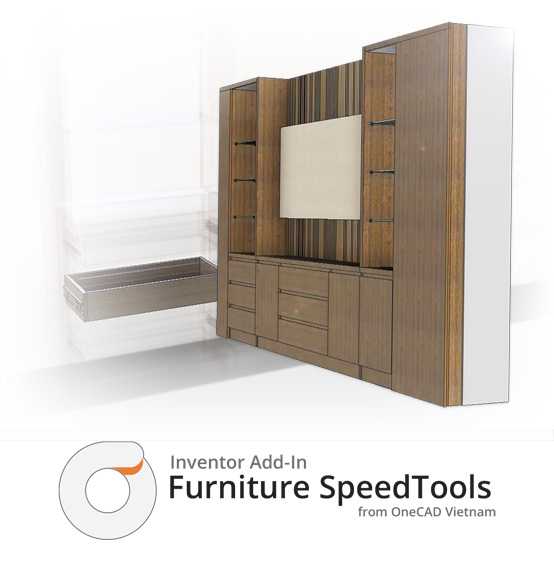

Thiết kế gỗ nội thất Inventor AddIn furniture



cách trang

Autodesk Inventor Professional
Add-In Furniture SpeedTools (FST)

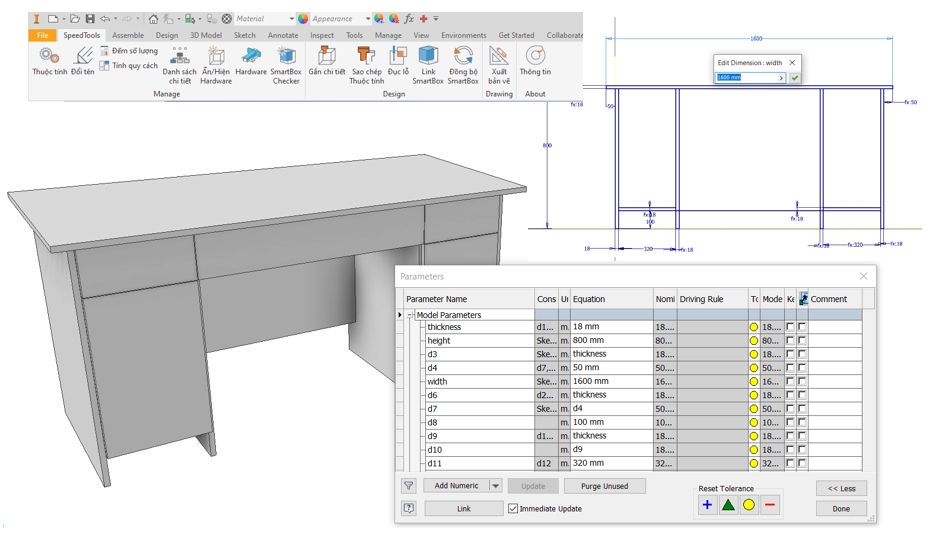

Thiết kế concept sản phẩm với Inventor


Thiết kế nhanh chóng thông qua quy trình quản lý concept

Kết hợp với các chức năng của Inventor, chúng tôi đưa ra quy trình thiết kế dựa trên multi-solid để tạo concept.

Các kích thước được thiết lập dựa trên tham số để dễ dàng thay đổi và chỉnh sửa phương án.




Gắn cụm nhanh với thiết kế thích ứng với SmartBox

Dựa trên thiết kế Concept, người dùng có thể liên kết với các mẫu SmartBox từ AddIn FST, các smartbox này sẽ tự thích ứng kích thước với vùng concept được liên kết.

  • Tự động đồng bộ kích thước cụm SmartBox theo Concept.
  • Tự động thay đổi số lượng và loại hardware dựa theo kích thước đã đồng bộ.
  • Tự động thay đổi đồng bộ lại kích thước khi Concept thay đổi.

Play Video Xem video giới thiệu về SmartBox

Inventor SmartBox thiết kế thích ứng

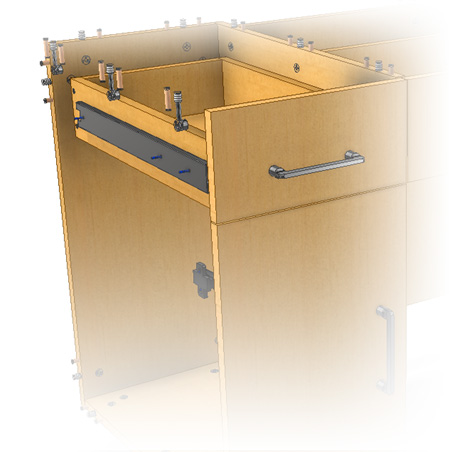

Gắn phụ kiện hardware cho sản phẩm


Quản lý và gắn phụ kiện Hardware

Hardware là một trong những thành phần quan trọng trong sản phẩm gỗ nội thất, chúng có thể là chốt định vị, bản lề, ray kéo...

Ngoài chức năng quản lý hardware có sẵn trong Inventor, Add-In FST cung cấp thêm công cụ gắn hardware hàng loạt và đục lỗ tự động.

  • Gắn hardware hàng loạt.
  • Đục lỗ tự động các vị trí gắn hardware.
  • Thay đổi thông số hardware dựa trên iPart, copy thông số nhanh.

Play Video Xem video giới thiệu về chức năng gắn hardware

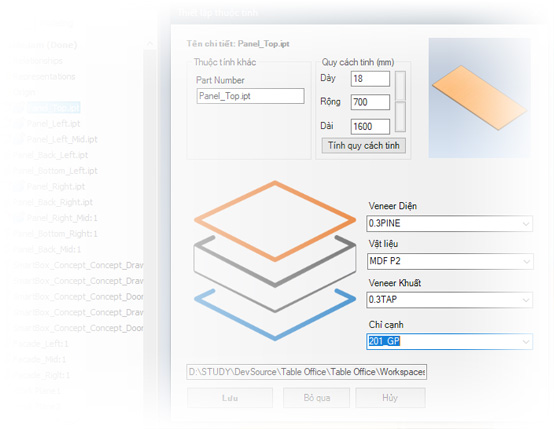

Quản lý thuộc tính chi tiết, vật liệu, quy cách tinh

Add-In FST phát triển chức năng quản lý các thuộc tính đặc thù cho ngành gỗ hỗ trợ tính toán quy cách tinh tự động, xuất bảng kê hỗ trợ tính khối lượng, tính giá...

  • Tính toán quy cách tinh tự động
  • Đổi tên chi tiết nhanh
  • Nhập các thông tinh về loại vật liệu, veneer...







Quản lý thuộc tính của chi tiết trong sản phẩm

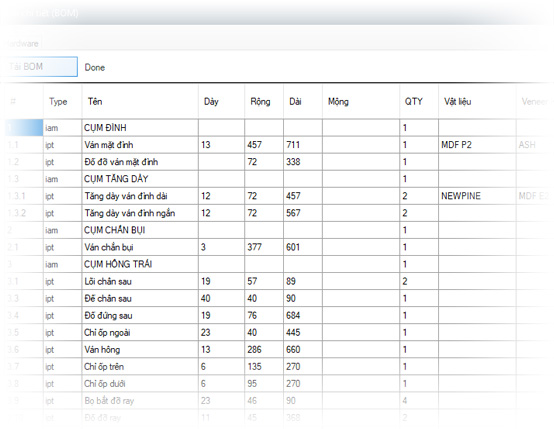

Inventor Add-In Furniture SpeedTools BOM


Xuất BOM kết hợp với Excel hỗ trợ tính giá, thống kê

Inventor Add-In FST phát triển một hệ thống đếm BOM riêng dựa trên nhu cầu đặc thù của ngành sản xuất gỗ. Công cụ hỗ trợ:

  • Đếm chi tiết riêng biệt theo từng cụm
  • Xuất đầy đủ các thông tin về quy cách tinh, vật liệu, veener, chỉ...
  • So sánh hao hụt giữa khối lượng quy cách tinh và khối lượng thực.
  • ...

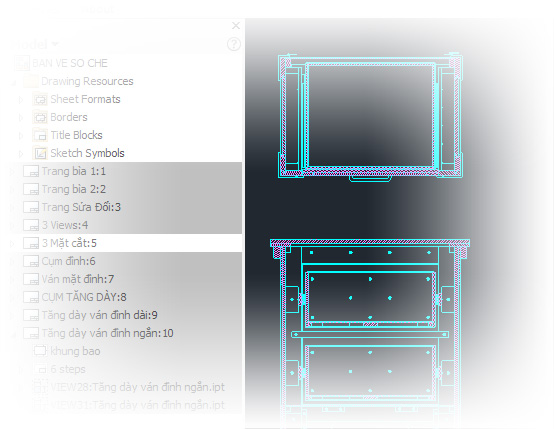

Xuất bản vẽ hàng loạt tự động

Inventor Add-In FST hỗ trợ công cụ xuất bản vẽ hàng loạt một cách tự động, giúp tiếp kiệm rất nhiều thời gian ở công đoạn này:

  • Xuất bản vẽ tự động theo Template và SheetFomat của doanh nghiệp.
  • Tự động đặt tên các Sheet.
  • Tự động tạo các đường kích thước cơ bản.
  • ...

Inventor Add-In Furniture SpeedTools Xuất bản vẽ hàng loạt tự động

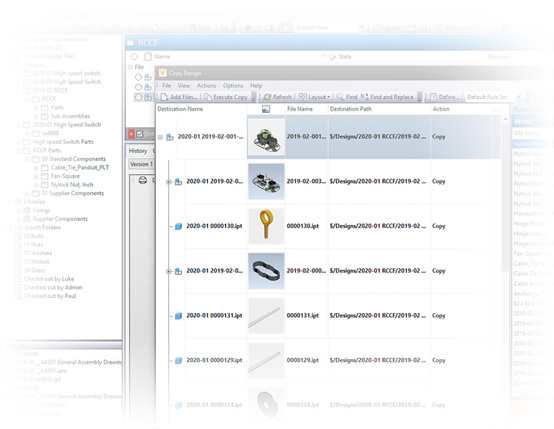

PDM quản lý dữ liệu thiết kế


Quản lý dữ liệu thiết kế (PDM)

Triển khai quy trình quản lý dữ liệu thiết kế với phần mềm Autodesk Vault. Hỗ trợ quản lý dữ liệu chặt chẽ và bảo mật hơn:

  • Lưu trữ lịch sử thiết kế.
  • Bảo mật dữ liệu, phân quyền truy cập, chỉnh sửa.
  • Tái sử dụng thiết kế.
  • Tạo backup sao lưu.
  • ...

cách trang

Và bạn có thể làm nhiều hơn nữa với các bộ mở rộng hỗ trợ gia công, kiểm định, tối ưu thiết kế và chế tạo sản phẩm



Inventor Nesting

Công cụ hỗ trợ thiết kế và bố trí tấm (true-shape nesting) giúp tối ưu hóa việc trải tấm lên vật liệu trước khi gia công, tương thích với công cụ Inventor CAM để đưa ra gia công trên máy CNC, tạo lập bản báo cáo và so sánh.

 Xem video về Inventor Nesting

Inventor CAM

Inventor CAM là phần mềm hỗ trợ thêm cho Inventor, phục vụ công tác gia công CNC với giao diện sử dụng đơn giản, làm việc trực tiếp trên môi trường CAD của Inventor. Hỗ trợ gia công 2,5 - 5 trục.

 Xem video về Inventor CAM

Mô phỏng Inventor Nastran

Inventor Nastran

Inventor Nastran là công cụ mô phỏng chuyên nghiệp dựa trên lý thuyết phần tử hữu hạn được tích hợp ngay trong môi trường CAD của Inventor. Giúp người dùng giải các bài toán từ đơn giản đến phức tạp.

 Xem video về Inventor Nastran
